客运车辆车身承载骨架框架结构设计

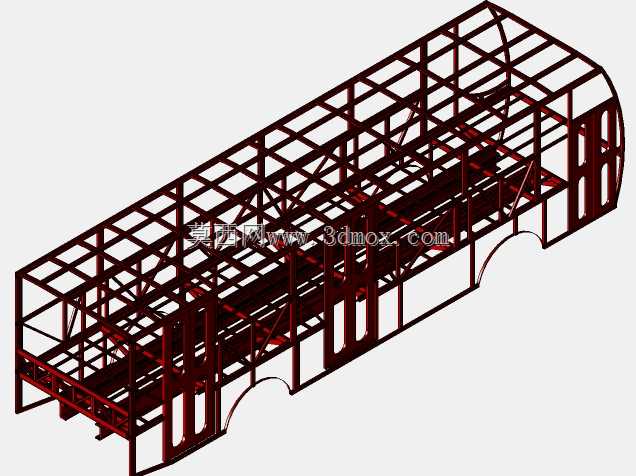

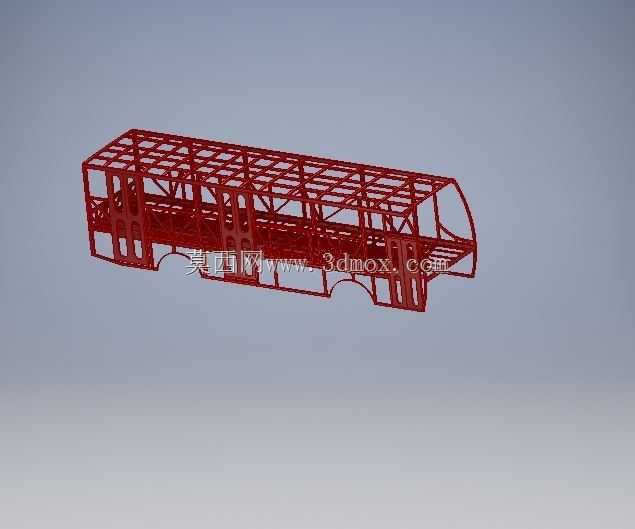

该结构为客运车辆的全承载式车身骨架框架，是客车整车结构的核心承载基体，主要应用于公路客运、城市公交等大中型客运车辆的整车生产与改装场景，承担着整车行驶过程中所有动静态载荷的传递与承载作用，是决定客车整车结构强度、被动安全性能与轻量化水平的核心部件。从实际用途来看，这套骨架框架为整车内外饰件安装、动力总成布置、乘客舱空间划分提供了统一的安装基准，车身蒙皮、座椅、空调机组、车窗车门、线束管路等所有车载部件都需要依托该骨架完成定位固定，同时在车辆发生碰撞、侧翻等极端工况时，骨架的桁架结构能够通过可控的形变吸收冲击能量，为车内乘员保留足够的安全生存空间，是客车被动安全设计的核心载体。在功能特性上，该骨架采用空间桁架式结构设计，通过不同规格的矩形型钢沿整车长度、宽度、高度方向交错焊接形成整体受力结构，区别于传统非承载式客车的底盘大梁承载方案，全承载骨架能够将整车载荷均匀分散到每一段结构梁上，在同等结构强度下能够有效降低整车自重，减少车辆行驶过程中的动力消耗，提升整车燃油经济性与续航表现。设计过程中，工程师围绕客车实际运营的载荷工况完成了结构排布：沿车身纵向布置的主纵梁贯穿整车前后，对应车轮位置预留了轮拱安装缺口，同时在车门位置做了结构加强处理，避免开口位置出现应力集中；横向布置的横梁按照座椅安装间距、车载设备安装点位做了等距排布，既为座椅固定提供了安装点位，也通过横向连接提升了整车框架的抗扭刚度；顶部弧形顶架按照客车空气动力学造型做了弧度适配，既能够降低整车行驶风阻，也为顶置空调、行李架的安装预留了平整的安装平面，同时侧围位置的竖梁按照车窗尺寸做了分段设计，在保证结构强度的同时为车窗安装预留了足够的装配空间。在安装边界与尺寸控制上，该骨架严格匹配常规12米级客运车辆的外形尺寸要求，整体长度方向预留了前后保险杠安装位，宽度方向符合公路车辆外廓尺寸限值要求，底部预留了悬架系统、动力总成、行走机构的安装接口，所有梁架的焊接位置都做了错位处理避免应力集中，各安装点位的平面度公差控制在装配允许范围内，能够直接对接后续整车总装的工序要求，不需要额外做结构改制即可完成后续部件装配。
