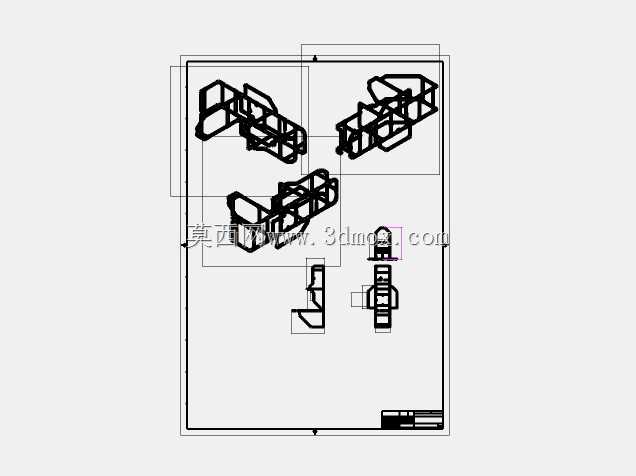

PVC管材拼接车辆底盘框架结构设计

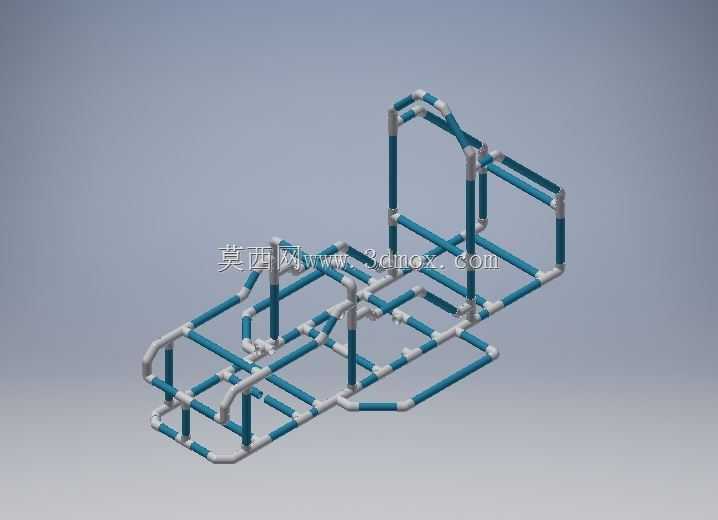

该结构采用标准PVC管材搭配配套直角、三通、弯头等连接件拼接成型，主要面向小型教具车辆、低速代步样车、校园科创竞赛小车的底盘搭建场景，也可作为小型无人巡检车、场地作业小车的轻量化承载基底使用。从实际使用维度看，这类PVC材质的底盘框架无需焊接、钣金加工工序，仅通过管件插接配合专用粘接剂即可完成组装，加工门槛极低，非常适合非机加工专业的研发人员快速完成样车搭建，验证轴距、轮距、上部安装位的布局合理性，大幅缩短前期方案验证的周期。设计过程中优先考虑了管件的通用互换性，所有纵向、横向承载梁均采用同规格PVC圆管，连接节点全部选用市售标准PVC接头，无需单独定制异形连接件，使用者可根据实际搭载的电池、控制模块、动力组件尺寸，灵活调整各段管材的裁切长度，快速适配不同的搭载需求。框架整体采用分层承载逻辑，下层为左右对称的纵梁搭配多根横向连接梁，构成主要的承载平面，用于安装行走轮组、动力电机、电池组等大重量部件，保证整车重心处于低位，提升行走过程中的稳定性；上层通过竖向管件延伸出安装支架，预留了操控组件、上部功能模块的安装点位，竖向支撑的位置避开了下层部件的安装空间，不会出现装配干涉问题。从安装边界来看，框架的轮距、轴距可通过调整横向、纵向管材的长度灵活调整，常规裁切长度下整体宽度控制在0.4-0.6米区间，长度控制在0.8-1.2米区间，整体高度可根据上层搭载需求调整竖向管件长度，常规状态下上层安装面距离地面高度不超过0.5米，完全满足小型场地作业车辆、教学演示车辆的尺寸要求。连接节点处全部采用插接后粘接的固定方式，抗扭强度可满足低速行走场景的承载需求，若需要提升结构强度，还可在管材内部穿入金属圆棒作为加强筋，在不改变整体安装接口的前提下大幅提升框架的承载能力。这类框架结构相比金属焊接底盘，自重仅为同尺寸钢质底盘的15%左右，不会给行走动力系统带来额外负载，同时PVC材质本身具备良好的耐腐蚀性，在潮湿场地、教学实验环境下长期使用也不会出现锈蚀问题，维护成本极低。设计时还特意在纵梁、横梁的对应位置预留了标准安装孔位，可直接通过管卡、扎带固定各类电控元件、传动组件，无需后期二次打孔破坏管材结构，装配效率更高。
