PVC管材拼接教学原型车框架结构

　　这套结构以标准PVC管材和配套接头为主要承载元素，呈现的是一台教学原型车的空间骨架，而不是覆盖外饰后的整车造型。建模时把管材中心线、弯头、三通、四通和端帽之间的装配关系完整保留，能够直接用于检查管路走向、节点干涉、乘坐区域边界以及后续轮轴、转向件、动力件的安装位置。对于高校工程训练、低成本交通工具课程、轻型载具概念验证来说，这种表达方式比单纯渲染外观更有价值，因为学生和设计人员可以沿着每一根管材追溯力流，判断框架在踩踏、转弯、承载和临时冲击下的受力路径。

　　从实际用途看，该原型车面向的是轻量化、低加工门槛的车辆搭建场景。PVC材料容易切割、粘接和拆装，管件规格统一，采购成本低，适合在没有焊接车间或钣金设备的条件下完成整车空间验证。框架前部预留了转向与前轮支撑区域，中部形成乘员乘坐和底板安装空间，后部则延伸为动力、电池或承载附件的布置区。模型中管件并非随意连线，而是按照底盘纵梁、横梁、侧围支撑、座椅靠背和上部防护轮廓逐层搭建；纵向构件负责贯通前后载荷，横向构件负责提高抗扭刚度，竖向和斜向构件则抑制侧围张开、座椅后倾以及上部框架晃动。

　　设计思路上，骨架优先采用正交布置，便于利用标准90度接头完成快速装配；在座椅周边和车头过渡处加入少量斜向管段，以弥补纯矩形框架抗剪不足的问题。乘员区的宽度需要兼顾人体坐姿与管材外径，两侧纵梁不能侵占脚部和髋部空间；底部横梁的间距则要考虑踏板、底板、轮轴固定座的安装。若后续铺设平板，横梁间距过大会导致底板挠曲，过密又会增加重量和接头数量，因此模型中可见的横梁位置大致对应脚部支撑、座椅前缘、座椅底部和后侧承载点。上部靠背框架并非装饰件，它在车辆急减速或乘员后仰时提供约束边界，同时也可为遮阳板、简易车壳、线束固定卡扣提供附着点。

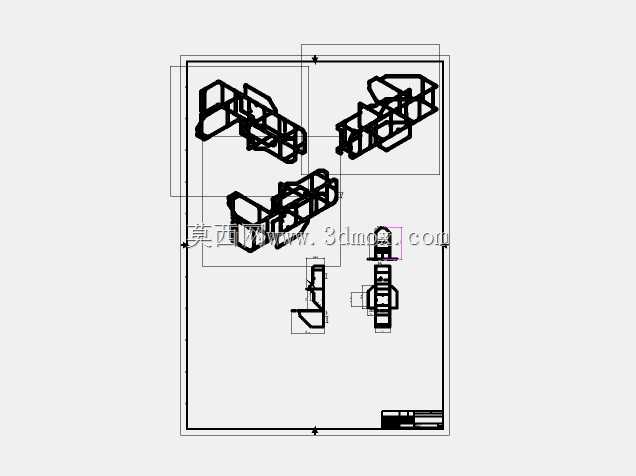

　　外形尺寸方面，整体边界由管材外轮廓决定，长度方向覆盖前轮转向区到后端承载区，宽度方向以两侧管件最外点为限，高度方向从底部车架延伸至靠背顶端。进行实物制作时，不能只按中心线长度切管，必须扣除接头插入深度；每一个承插节点都要在三维装配中保留重合段，否则下料尺寸会系统性偏长。安装边界上，前轮转向节、后轮轴、轴承座或简易轮架需要与底部横向管段保持同轴或平行关系；若采用电机驱动，后轴附近应留出链轮、带轮或轮毂电机的旋转空间，避免管材与转动件发生擦碰。底板固定可通过管卡、抱箍或钻孔抱接实现，孔位应避开接头根部应力集中区。

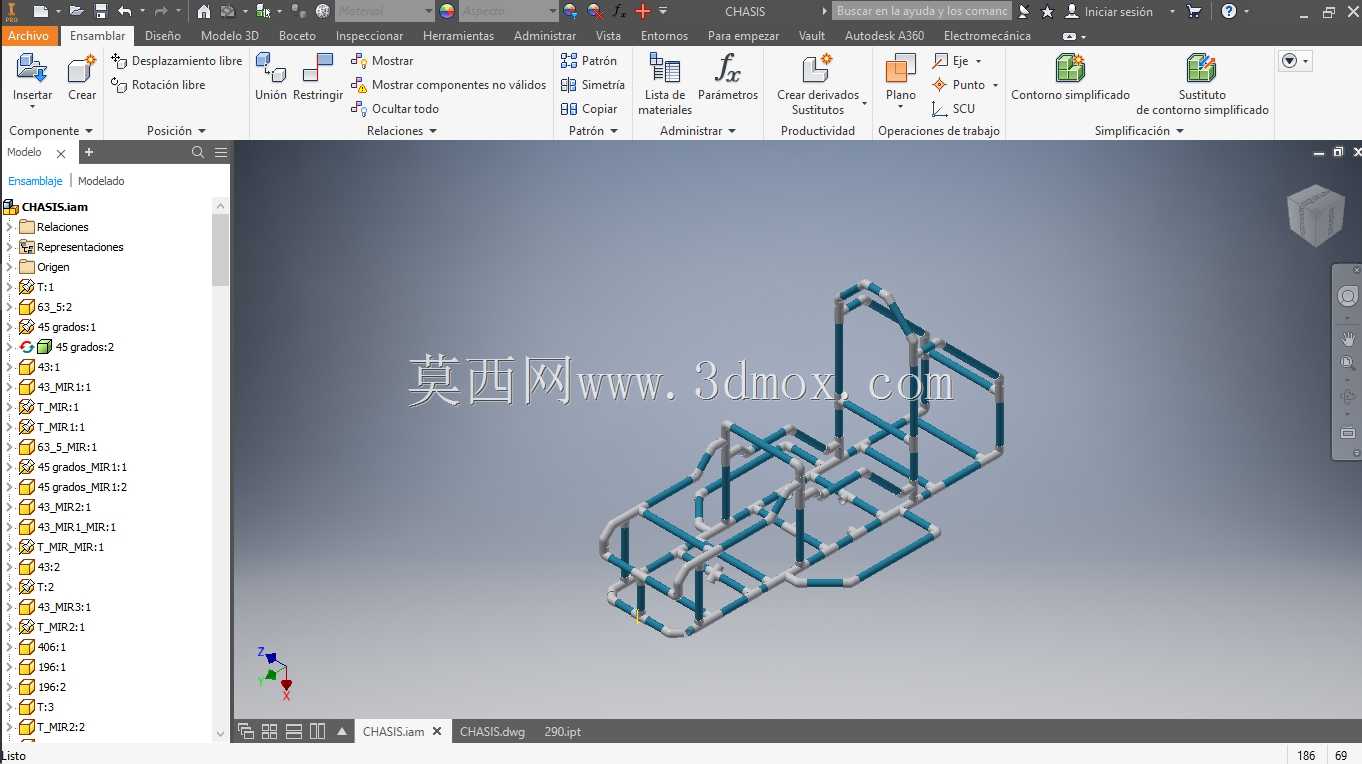

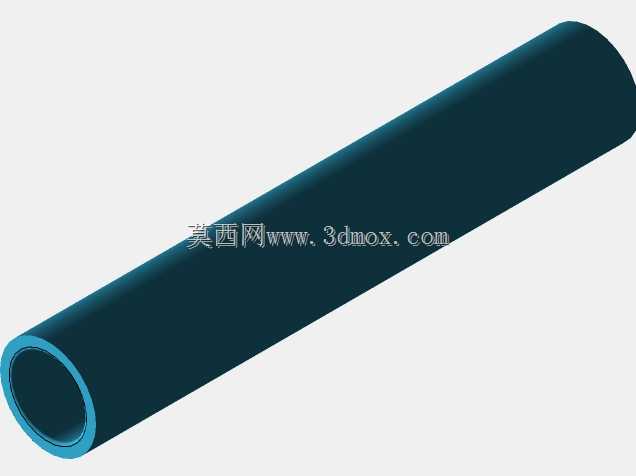

　　在结构校核层面，PVC管的抗弯能力与管径、壁厚、支撑跨距密切相关。底盘主纵梁不宜出现过长无支撑段，尤其是乘员重量直接作用的座椅下方，需要通过横梁把集中载荷分散到两侧。接头处是刚度突变位置，承受反复弯曲时容易出现松动或裂纹，实车验证中可在关键节点增加金属内衬、螺栓横穿或外部三角加强片。转向区域若承受前轮侧向力，单纯依靠塑料弯头可能偏软，设计时应把转向支架与底部横梁形成闭合传力路径。模型保留了分件层次，便于在三维环境中隐藏局部管件，检查人体姿态、轮系运动包络和装配顺序，也可据此导出管材下料清单与接头规格，用于课程加工、样机演示和轻型车辆结构教学。
