适配75系列电机的超幼减速驱动结构

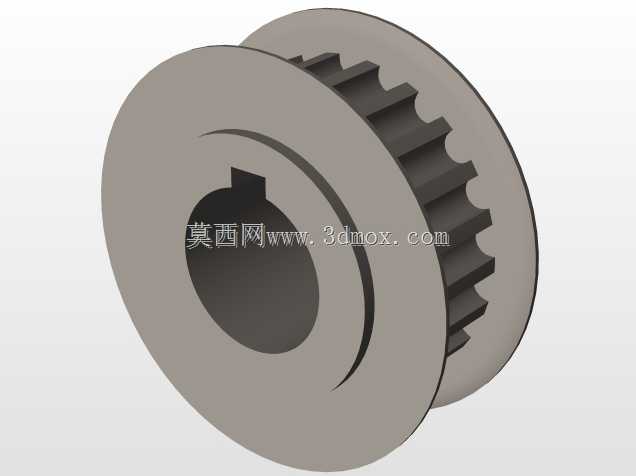

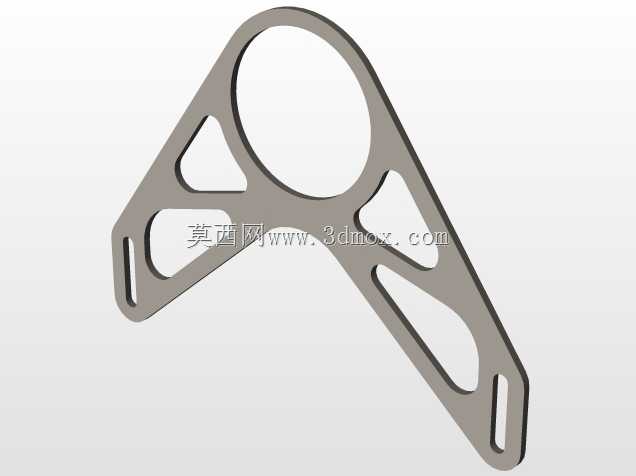

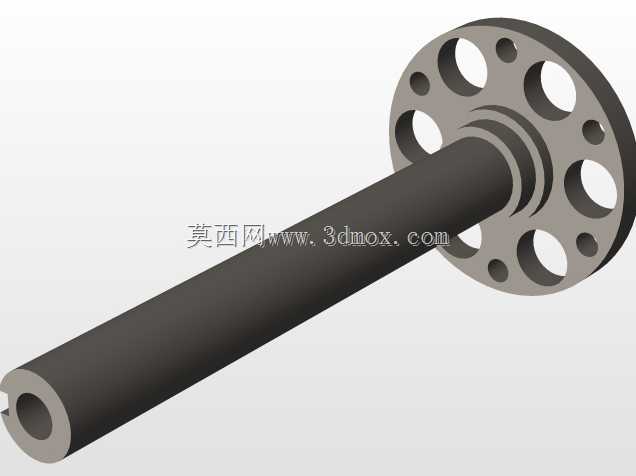

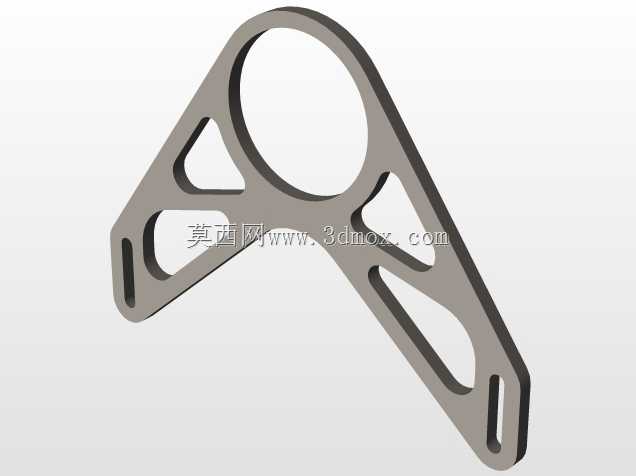

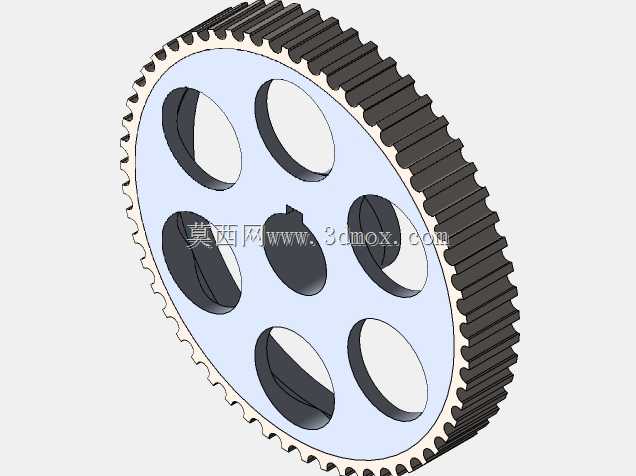

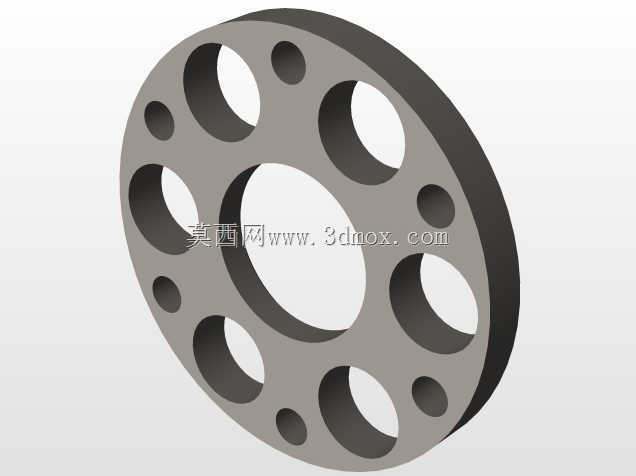

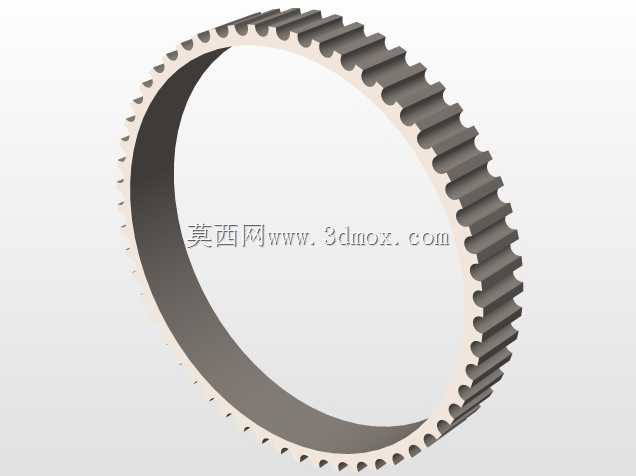

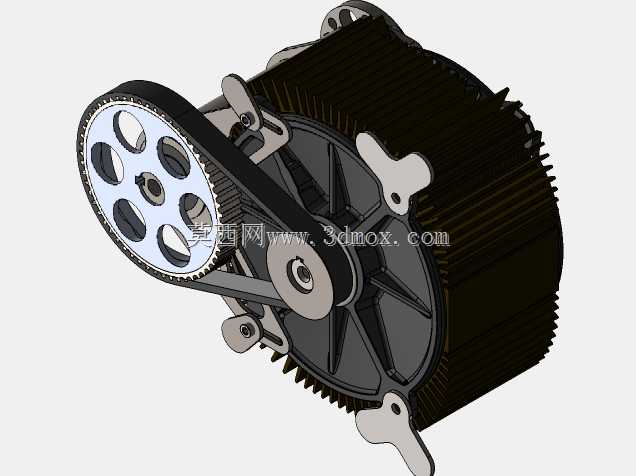

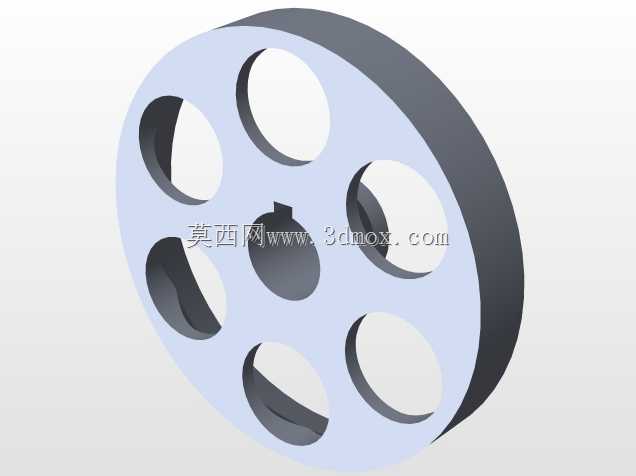

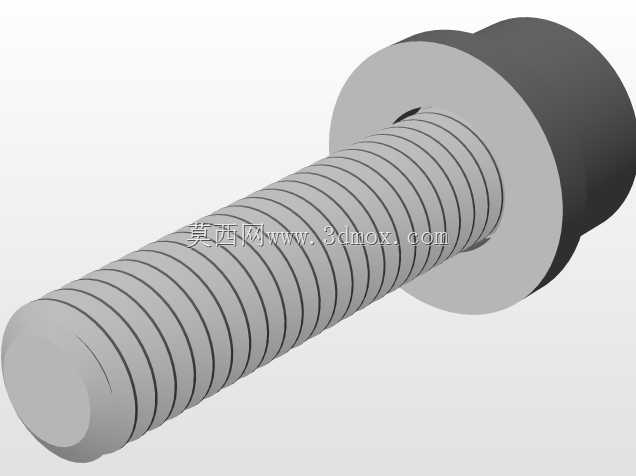

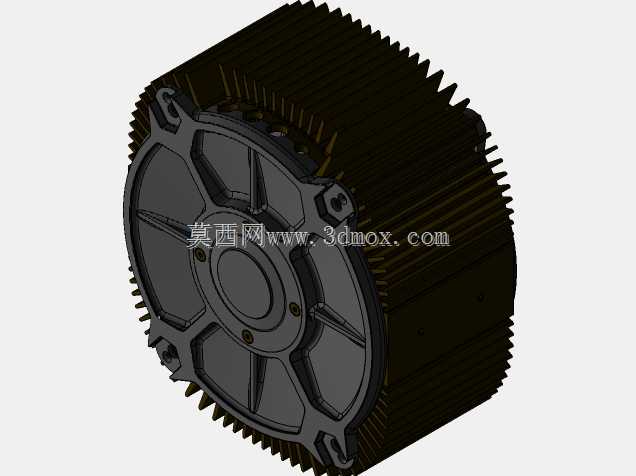

这款减速驱动结构主要面向小型动力旋翼类设备的动力输出场景，可适配75毫米规格的电机使用，核心用途是将电机的高转速低扭矩输出，通过定比减速转换为低转速大扭矩的动力输出，匹配大尺寸旋翼的负载驱动需求，能够带动60至65英寸规格的特定叶片螺旋桨完成旋转作业，同时可适配对应规格的75毫米BCD小轮毂完成安装对接，在小型电动航空动力装置、轻型载人旋翼设备、大尺寸航模动力系统等场景中都能发挥稳定的动力传输作用。从功能特性来看，该结构采用同步带传动作为减速核心形式，相比齿轮直连减速具备更好的缓冲吸震能力，能够抵消电机高速运转带来的细微振动，避免振动直接传递到旋翼端影响运行稳定性，同时同步带传动的传动比精准，不会出现打滑丢转的问题，能够保证动力输出的转速扭矩始终处于设计区间内；结构整体做了极致的轻量化设计，电机外壳采用密集散热鳍片结构，既能够提升电机长时间高负载运行时的散热效率，又通过鳍片的筋条结构提升了壳体的结构强度，减少额外加强结构带来的重量冗余；驱动端的带轮采用多镂空设计，在保证带轮啮合强度、结构刚性的前提下尽可能去除非受力区域的材料，进一步降低整体结构的转动惯量，提升动力响应速度。从设计思路来看，该结构围绕紧凑集成、轻量化、高可靠性三个核心目标展开，将减速传动结构与电机安装结构做了一体化整合，安装支架直接与电机壳体的固定点位对接，不需要额外加装转接板件，减少了装配层级带来的累积误差，也进一步压缩了整体结构的占用空间；传动张紧结构采用偏心调节式设计，通过固定轴的偏心转动调整同步带的张紧度，不需要额外加装张紧轮部件，既减少了零件数量降低整体重量，也减少了传动过程中的额外负载损耗。从外形尺寸与安装边界来看，该结构整体以电机本体为核心向外延伸，传动侧的突出距离控制在同步带轮半径加安全间隙的范围内，安装固定点位分布在电机壳体的三个延伸支耳上，支耳上预留的安装孔位与适配轮毂的安装孔位完全匹配，安装时不需要对原有轮毂结构做打孔、切削等二次加工，直接通过标准紧固件即可完成对接固定；结构整体的外轮廓没有尖锐外凸结构，所有边角都做了圆弧过渡处理，能够避免安装、运维过程中剐蹭线路或者周边结构件，同时外轮廓的最大直径不超过电机散热鳍片的外沿加上带轮的最大半径，能够适配原有电机的安装舱体空间，不需要对设备的动力舱做额外的扩容改造。
