汽车麦弗逊式前悬架带车轮总成结构设计

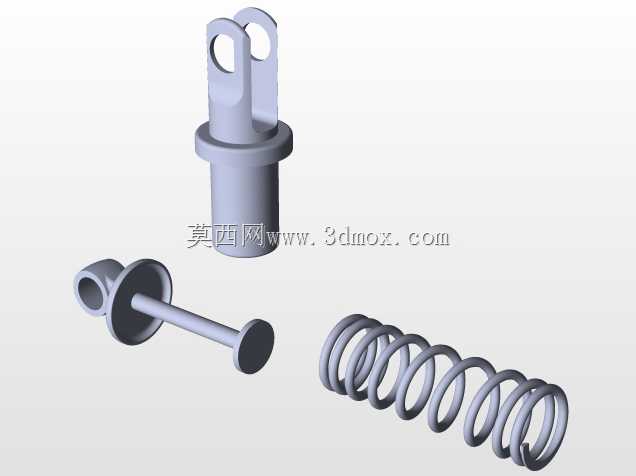

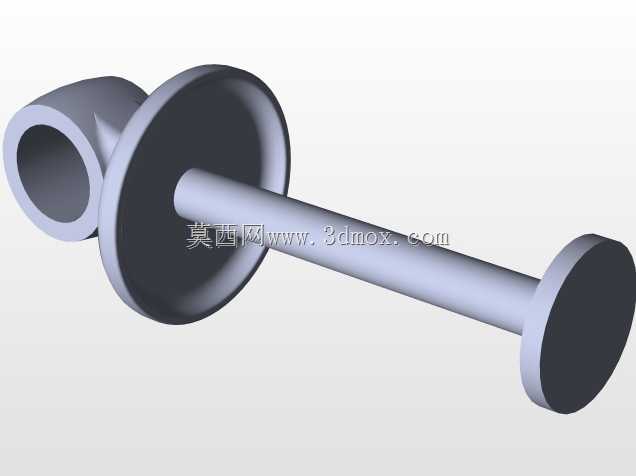

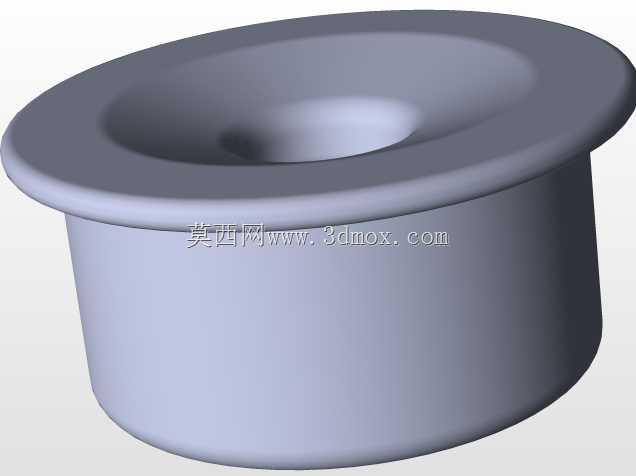

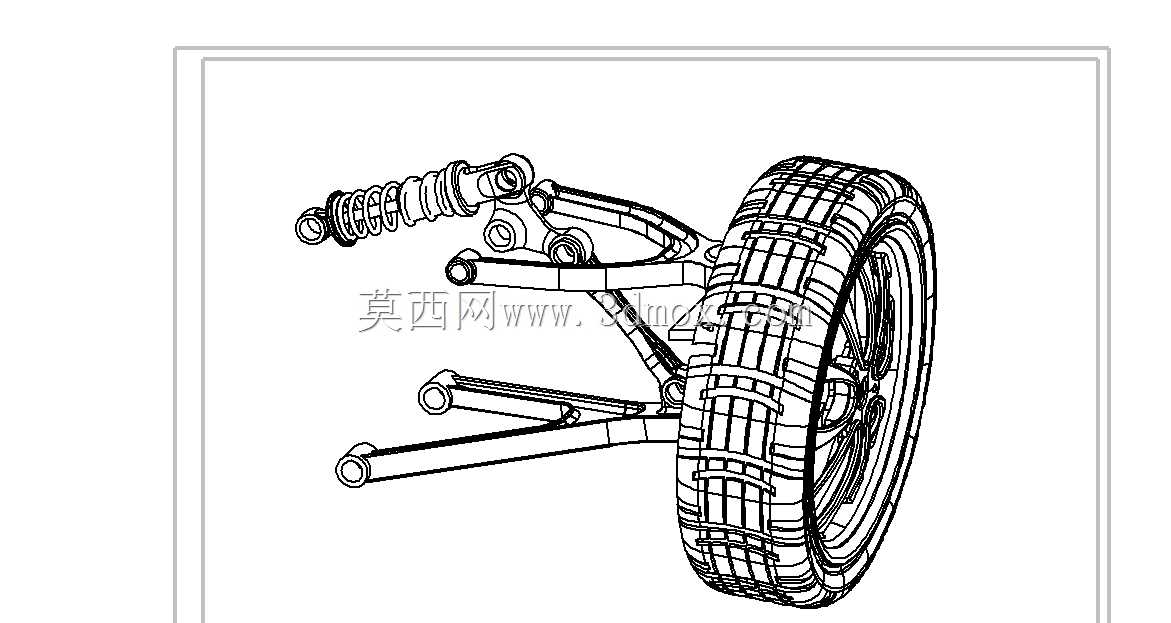

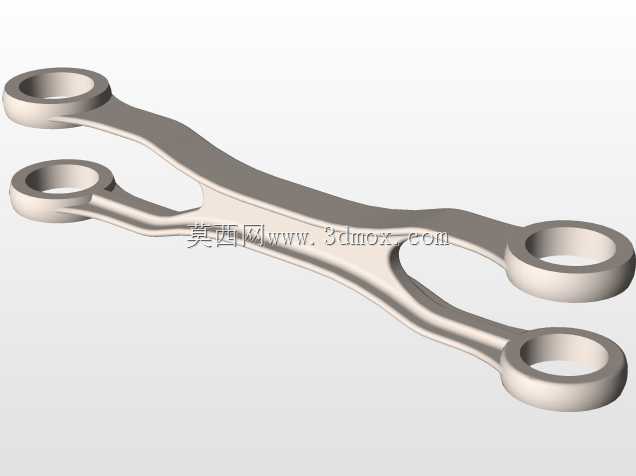

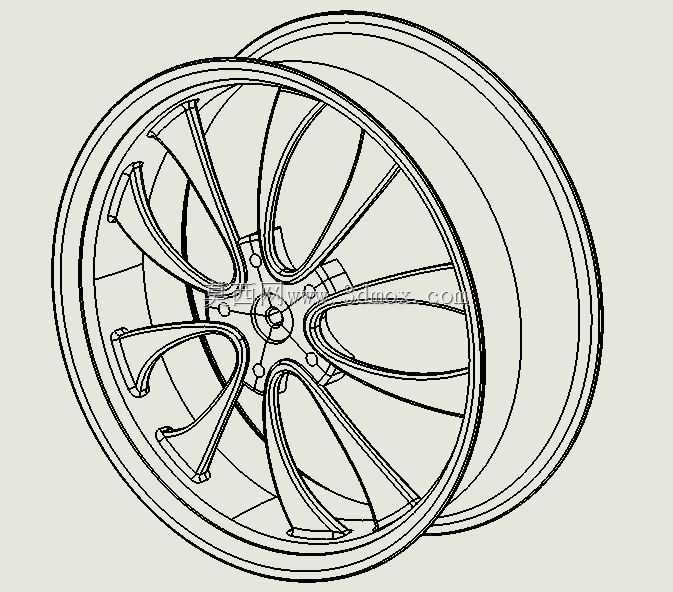

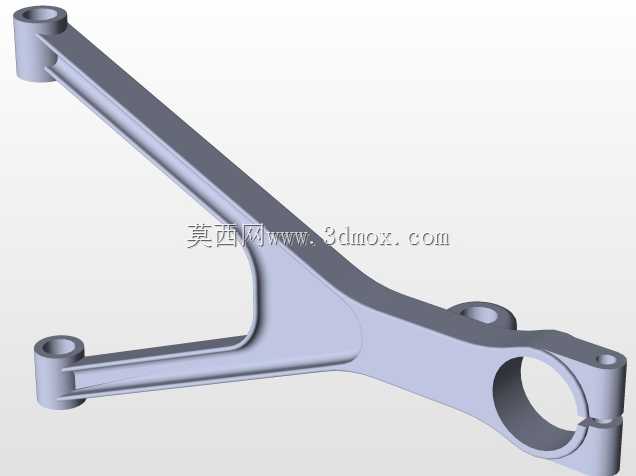

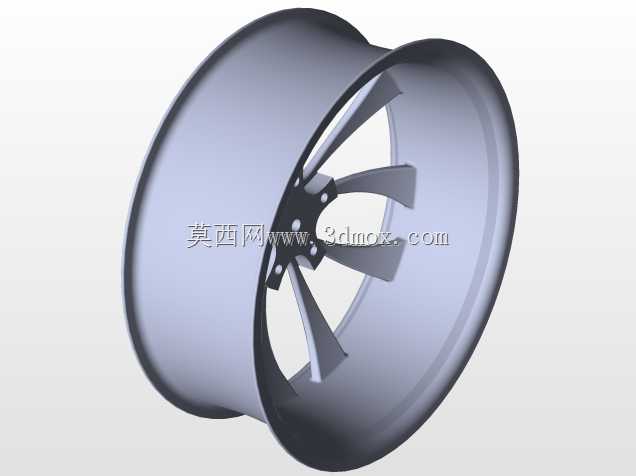

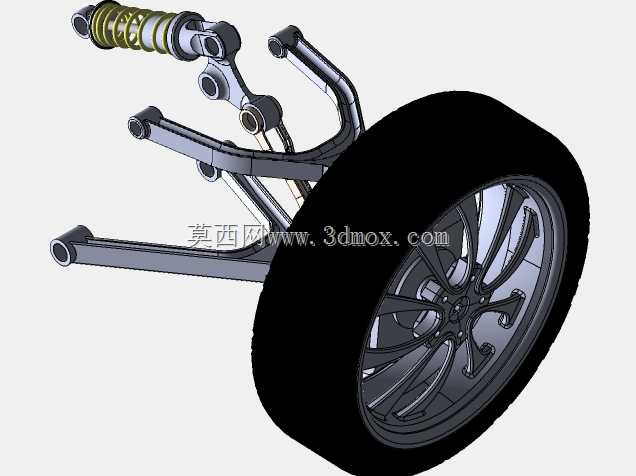

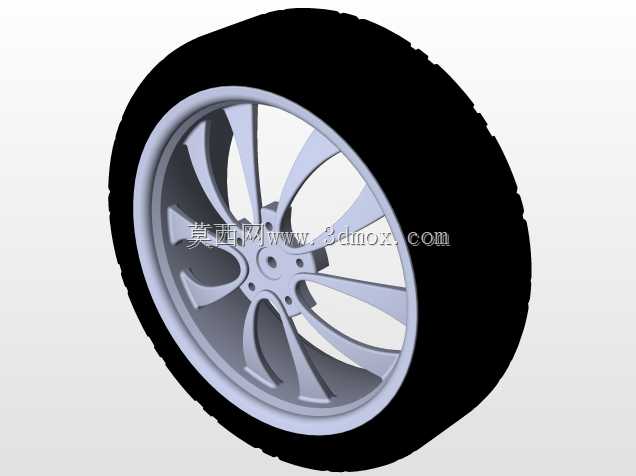

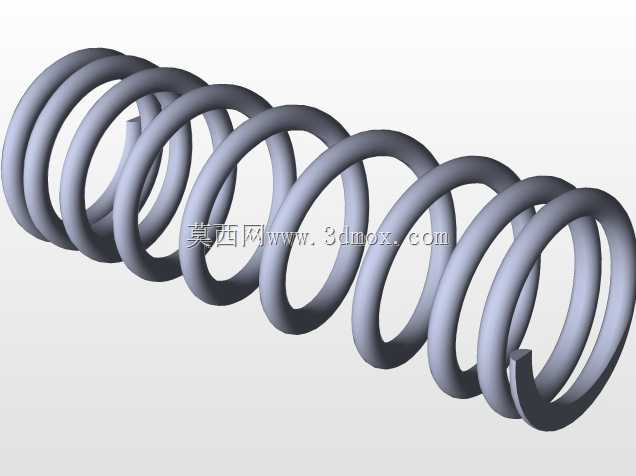

该结构为乘用车辆前悬装配总成，是整车底盘行驶系统的核心组成部分，主要应用于前置前驱家用轿车、小型SUV等车型的前轮承载与导向场景，承担着传递车身与车轮间各向作用力、缓冲路面冲击、保障车轮按既定轨迹运动的核心作用，直接决定车辆的行驶平顺性、操纵稳定性与行驶安全边界。整套总成包含螺旋弹簧与阻尼筒集成的减震器模块、上下布置的横向控制臂、转向节连接支座、充气橡胶轮胎与钢制轮毂单元，各部件通过球铰、橡胶衬套实现柔性连接，可在车轮上下跳动、转向动作过程中预留充足的运动自由度，避免运动干涉。设计过程中首先基于目标车型的轴荷参数、轮距尺寸、跳动行程要求确定硬点坐标，通过运动学仿真校核车轮外倾角、前束角、主销内倾角与后倾角在全跳动行程内的变化范围，确保参数变化量处于合理区间，避免轮胎异常磨损与转向回正性能不足的问题。减震器的阻尼系数与螺旋弹簧刚度经过匹配调校，可在过减速带、坑洼路面时快速衰减振动能量，减少传递到车身的冲击；横向控制臂采用不等长设计，可在车轮跳动时主动修正轮距变化量，降低轮胎侧向滑移带来的磨损。安装边界方面，总成上端通过减震器顶胶与车身翼子板内的减震塔座连接，下端控制臂通过衬套与副车架铰接，转向节上预留转向拉杆连接接口与刹车卡钳安装位，轮毂轴承单元采用集成式设计，可直接与传动轴外球笼配合传递驱动力，整体安装接口符合主流A级乘用车的底盘布置规范，各部件间预留足够的装配操作空间与运动避让间隙，可直接用于底盘结构教学演示、整车性能仿真分析参考，也可作为悬架类产品改型设计的基础结构参考，帮助设计人员快速梳理悬架系统的连接逻辑与运动关系，缩短前期方案论证的周期。
