钢管式赛车车架与座舱壳体结构设计

项目分类:汽车 发布时间:2022-02-05 ID:547153
  • 钢管式赛车车架与座舱壳体结构设计
  • 钢管式赛车车架与座舱壳体结构设计
  • 钢管式赛车车架与座舱壳体结构设计
  • 钢管式赛车车架与座舱壳体结构设计
  • 钢管式赛车车架与座舱壳体结构设计
  • 钢管式赛车车架与座舱壳体结构设计
  • 钢管式赛车车架与座舱壳体结构设计
  • 钢管式赛车车架与座舱壳体结构设计
  • 钢管式赛车车架与座舱壳体结构设计
  • 钢管式赛车车架与座舱壳体结构设计
  • 钢管式赛车车架与座舱壳体结构设计
  • 钢管式赛车车架与座舱壳体结构设计
  • 钢管式赛车车架与座舱壳体结构设计
  • 钢管式赛车车架与座舱壳体结构设计
  • 钢管式赛车车架与座舱壳体结构设计
  • 钢管式赛车车架与座舱壳体结构设计
  • 钢管式赛车车架与座舱壳体结构设计
  • 钢管式赛车车架与座舱壳体结构设计
  • 钢管式赛车车架与座舱壳体结构设计
  • 钢管式赛车车架与座舱壳体结构设计
  • 钢管式赛车车架与座舱壳体结构设计
  • 钢管式赛车车架与座舱壳体结构设计
  • 钢管式赛车车架与座舱壳体结构设计
  • 钢管式赛车车架与座舱壳体结构设计
  • 钢管式赛车车架与座舱壳体结构设计
  • 钢管式赛车车架与座舱壳体结构设计
  • 钢管式赛车车架与座舱壳体结构设计
  • 钢管式赛车车架与座舱壳体结构设计

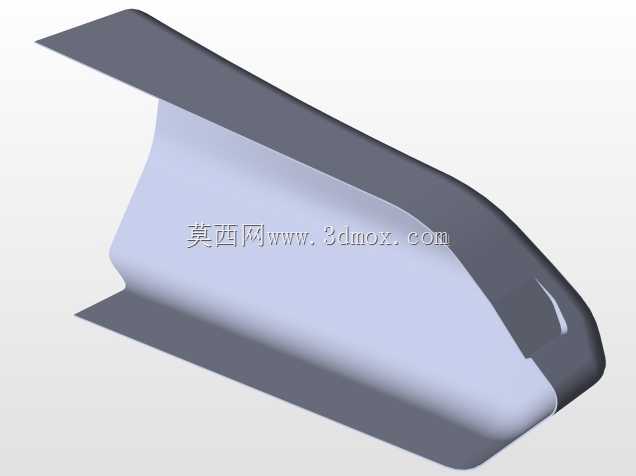

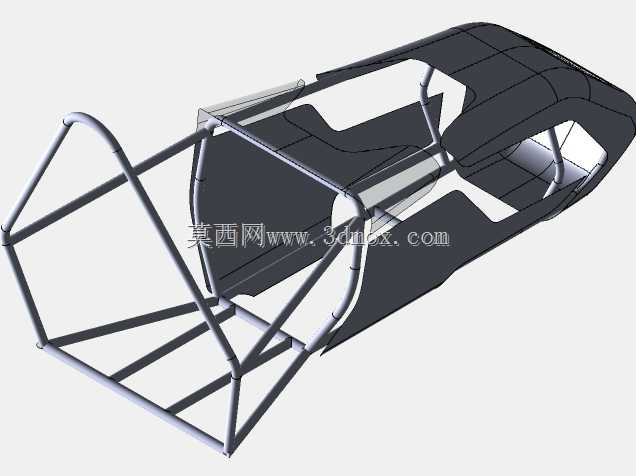

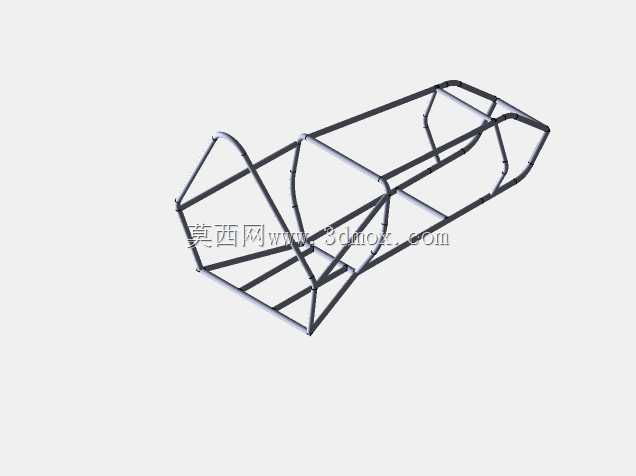

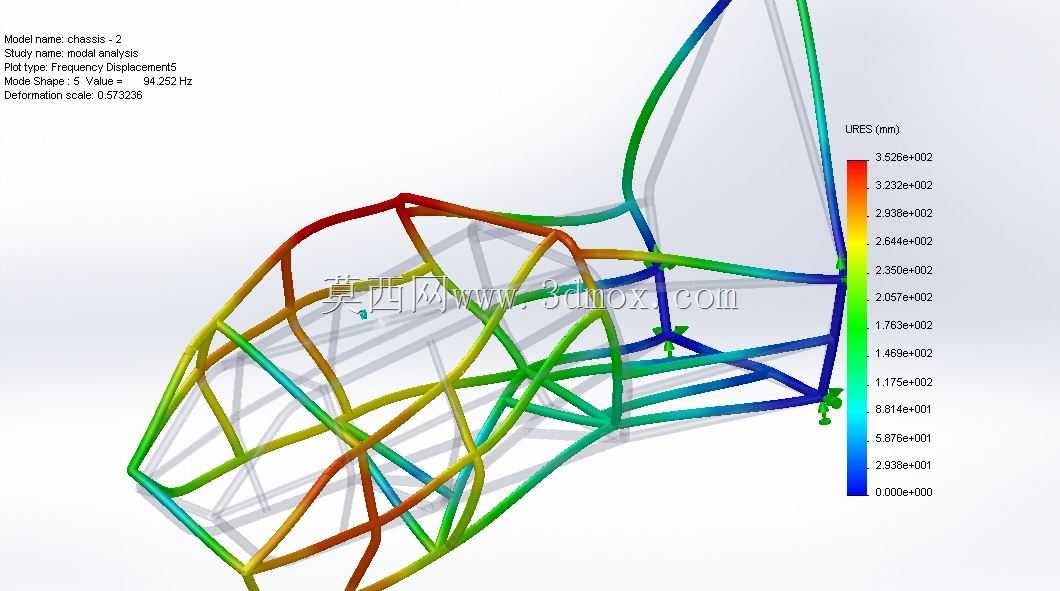

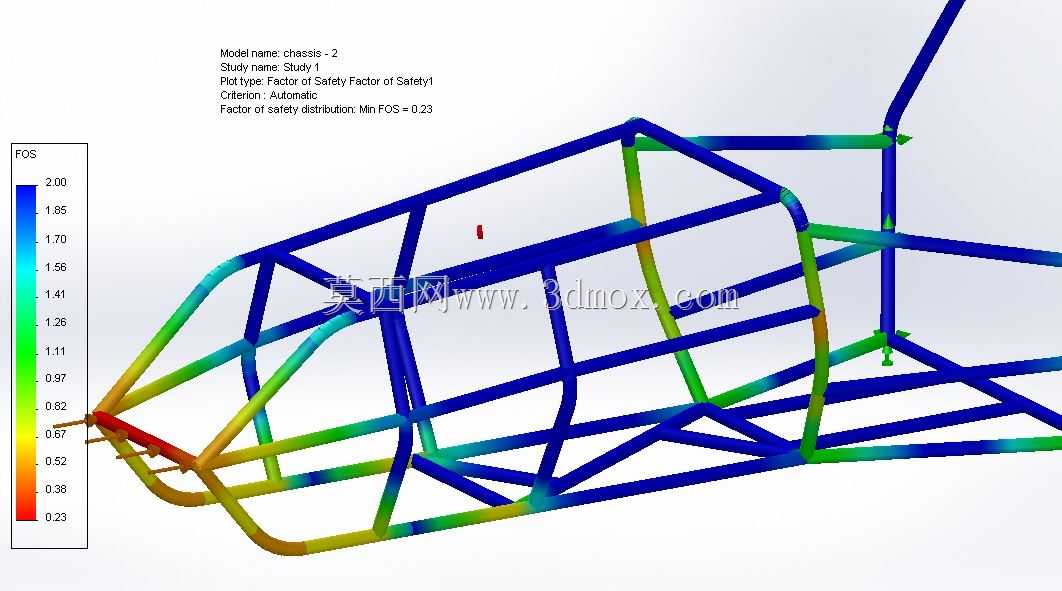

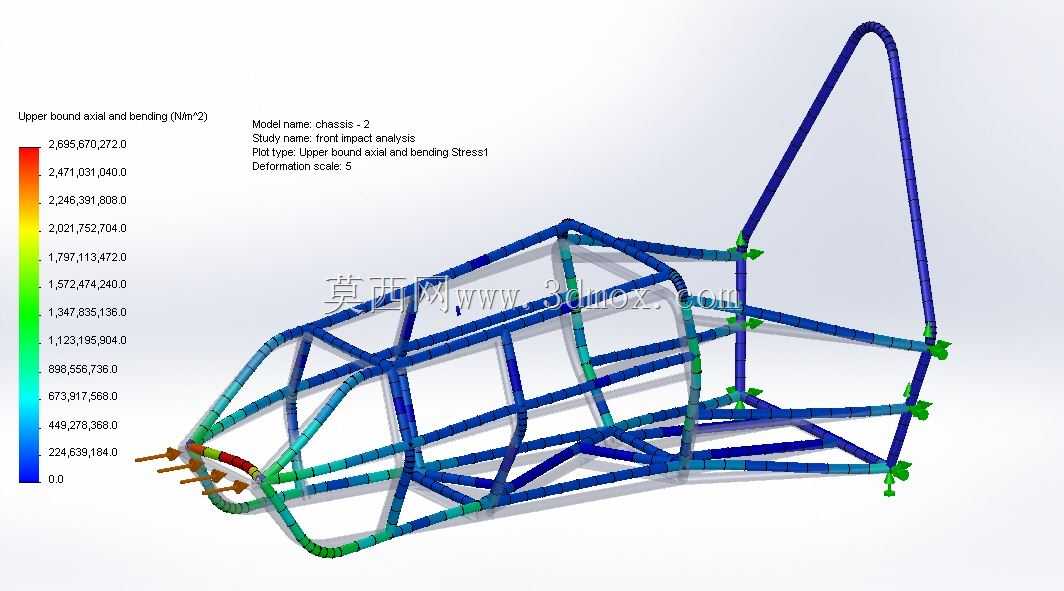

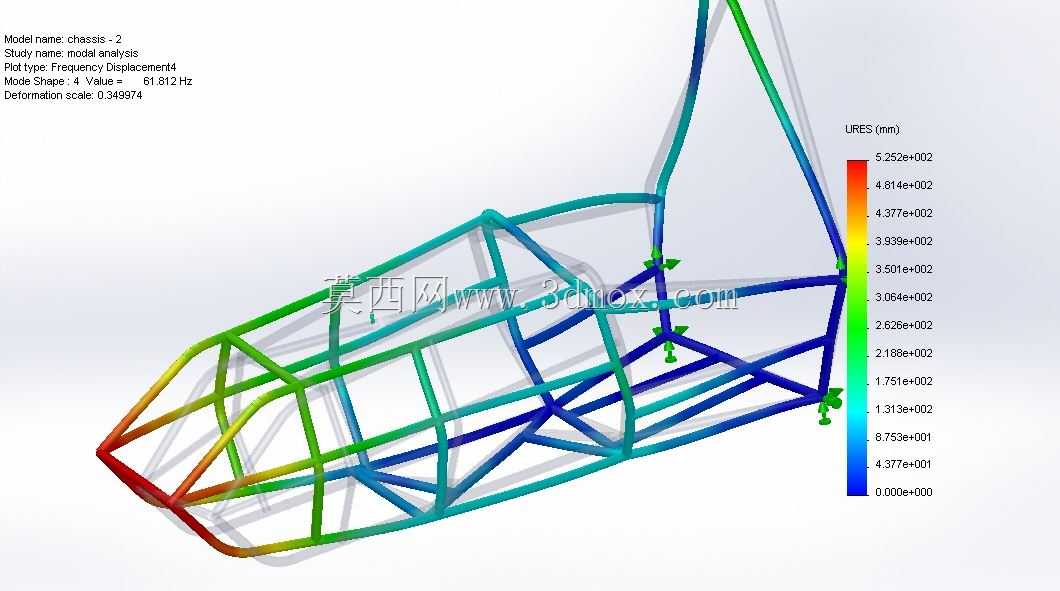

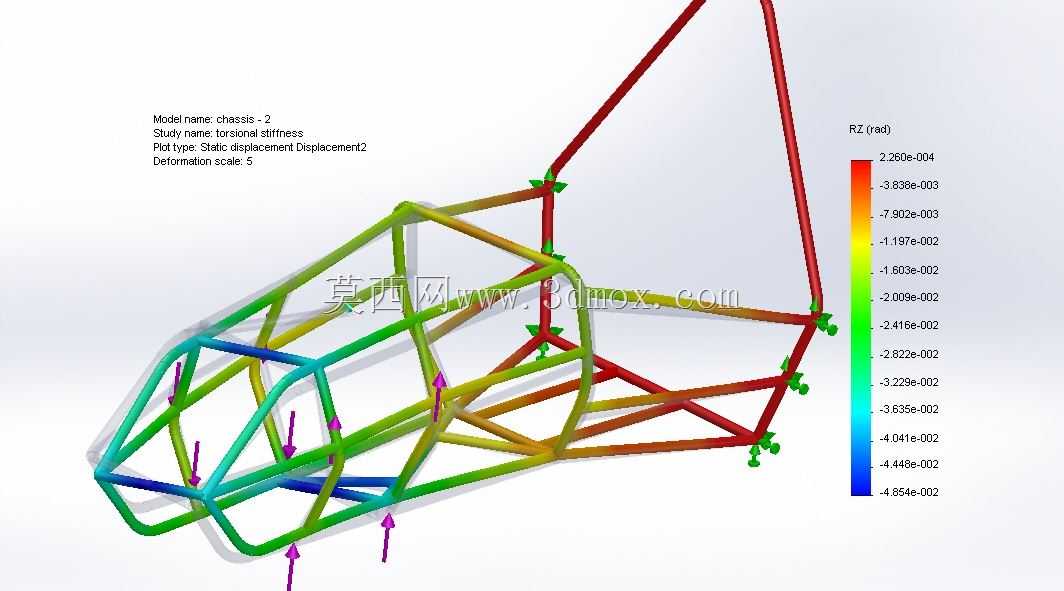

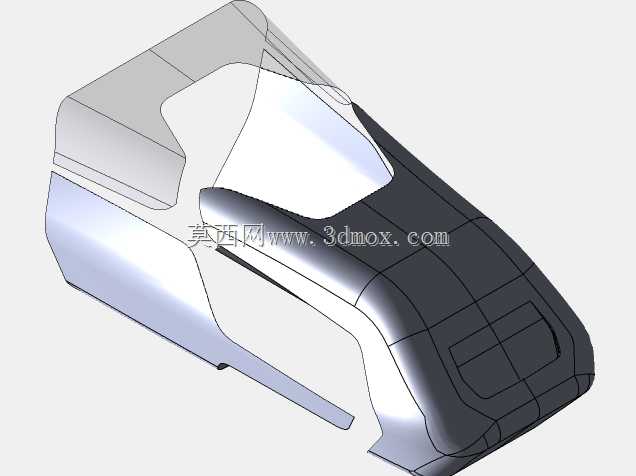

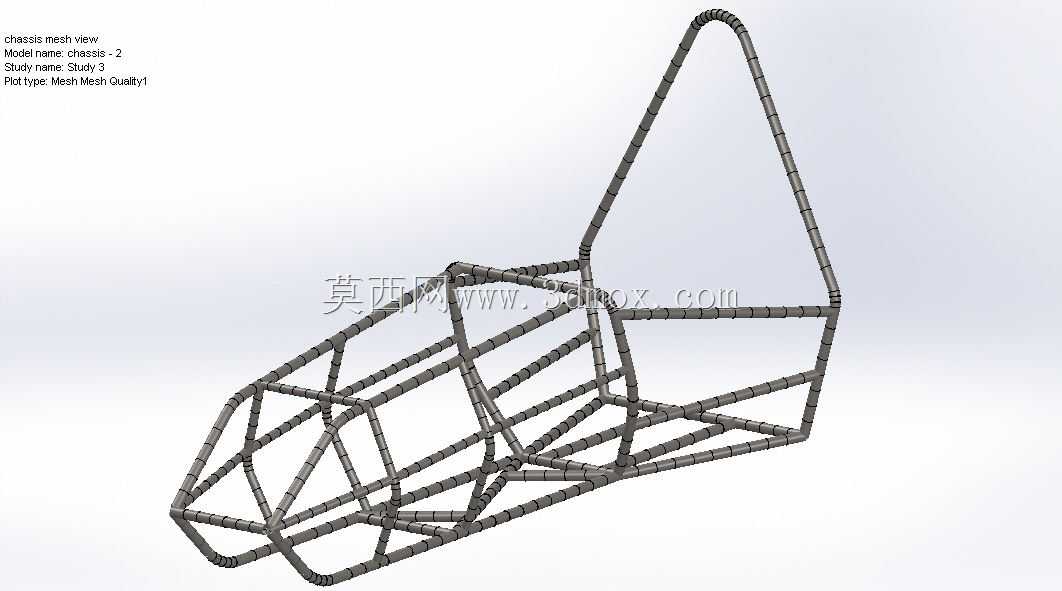

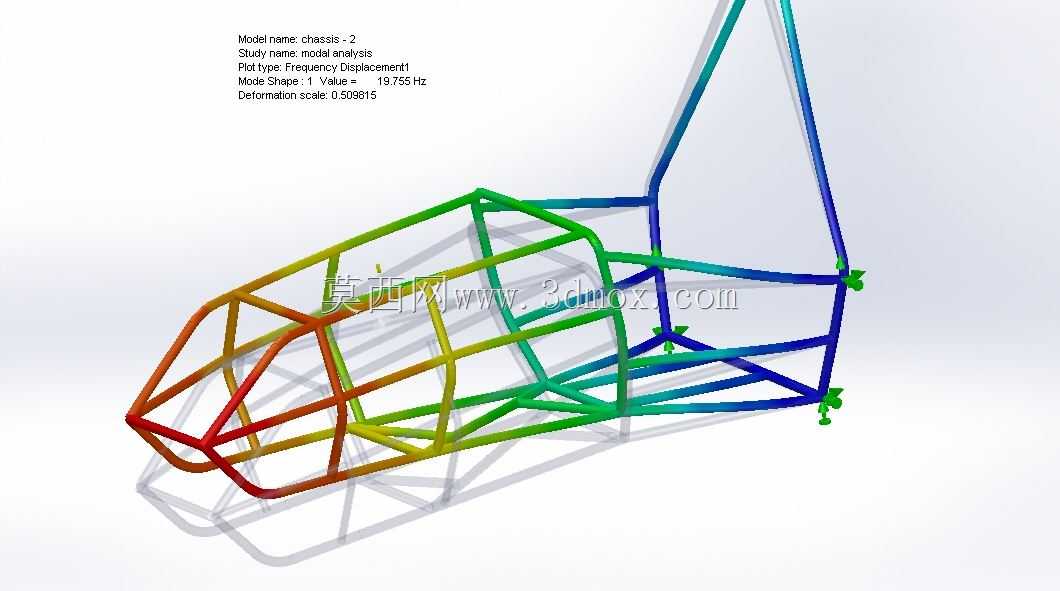

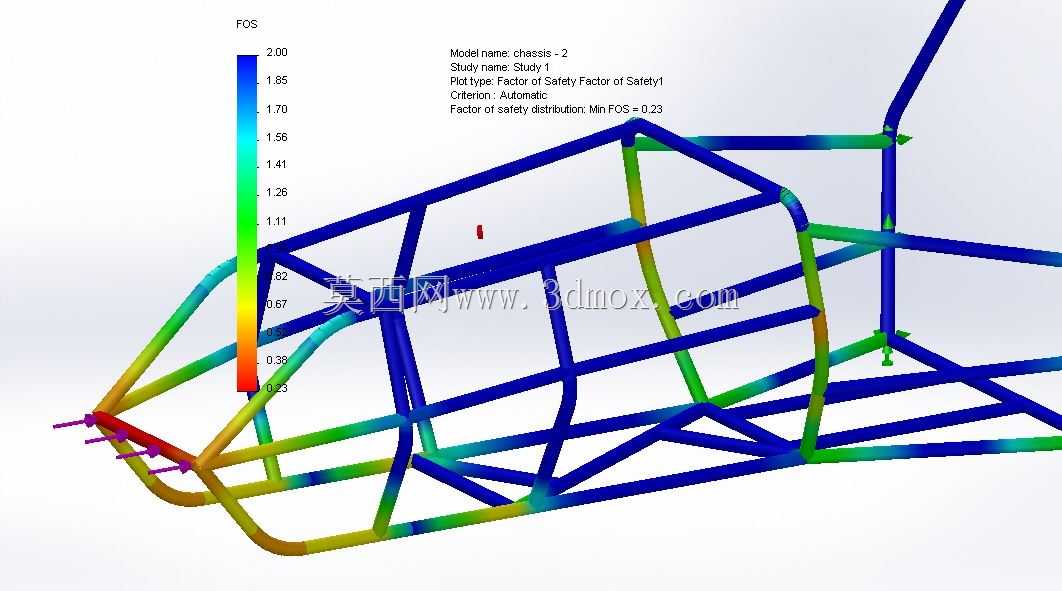

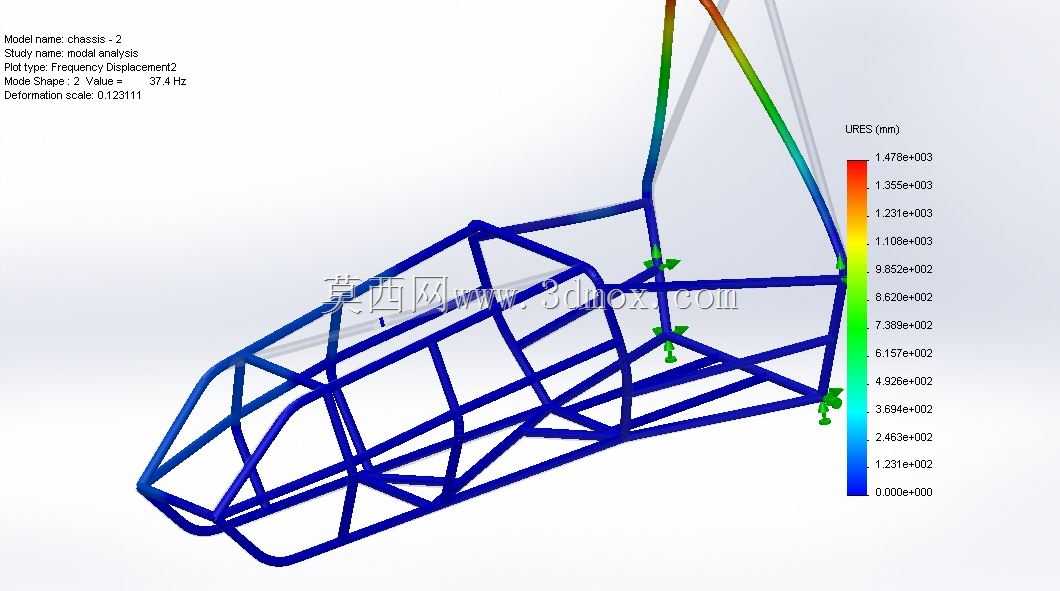

  这套结构针对小型单人竞速类载具开发,核心承载部分采用空间钢管桁架布局,在赛事场景中,这类结构需要同时满足碰撞吸能、部件安装定位、驾驶舱防护多重需求。从结构逻辑来看,主防滚环、侧边防撞斜撑、前部吸能桁架、后部动力安装位通过连续的钢管焊接路径形成闭环受力体系,每段管材的走向都对应实际受力路径:正面碰撞时前部斜向管材会通过逐级溃缩吸收冲击能量,侧碰时侧边防滚管配合横向支撑梁能将冲击力分散到整个车架,避免座舱出现侵入性变形。座舱部分的曲面壳体并非单纯的外观覆盖件,其曲面造型贴合钢管桁架的外轮廓边界,在安装时可以通过铆接或粘接方式固定在桁架外侧,既能够降低行驶过程中的空气阻力,也能阻挡行驶中飞溅的杂物侵入驾驶区域,

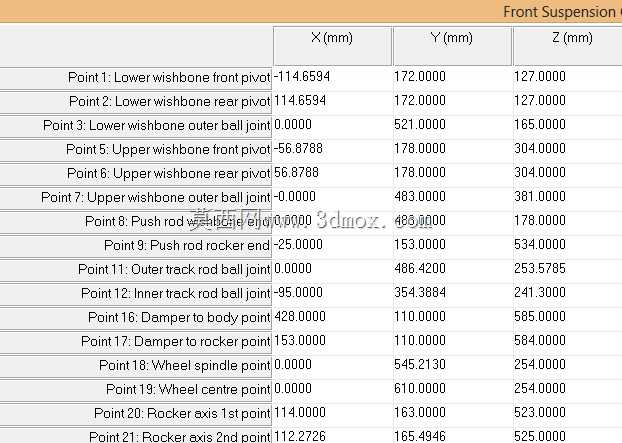

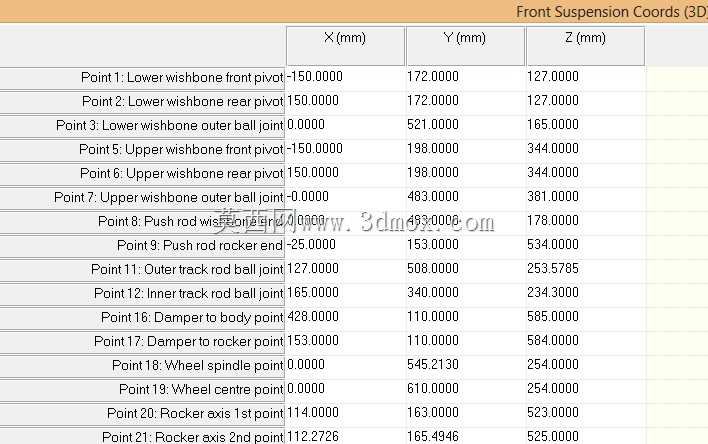

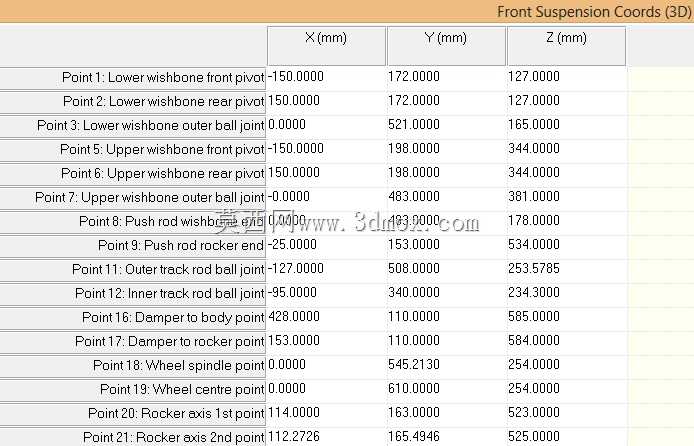

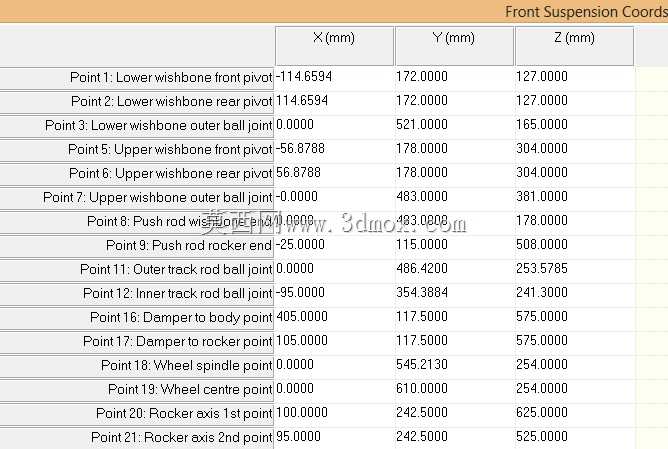

  同时曲面的弧度设计也预留了驾驶员佩戴头盔后的头部活动空间,以及方向盘、踏板、座椅的安装操作间隙。设计过程中优先保证了安装边界的合理性:车架底部的横向支撑梁预留了座椅安装的固定孔位间距,前部桁架的空间足够容纳转向机构、制动总泵与踏板组的布置,后部的延伸桁架可以匹配动力单元、传动系统与后悬架的安装点,两侧的钢管间距刚好符合常规赛车安全带的固定点位置要求,不需要额外做结构补强就能满足安全带的安装强度要求。尺寸控制上,整体宽度控制在单人驾驶所需的最小合理范围,既降低了整车迎风面积,也能适配窄体赛事的赛道通行需求,车架的离地间隙基准面统一,方便后续悬架系统匹配时确定轮心位置与跳动行程。不同于量产车的承载式车身结构,

  这类钢管桁架结构的设计不需要考虑大规模冲压焊接的工艺成本,所有管材连接节点都采用相贯线切割后焊接的方式,建模时每段管材的衔接处都做了贴合处理,避免出现焊接间隙过大的问题,同时在受力集中的节点位置,管材的壁厚选择也做了区分,主防滚环位置采用壁厚更大的管材,前部吸能区采用相对薄壁的管材,兼顾整体强度与轻量化需求。座舱壳体的分块也考虑了实际装配需求,拆分后的部件可以在车架焊接完成后从外侧逐块安装,不需要在桁架内部预留复杂的安装操作空间,后期维护时也可以单独更换损坏的壳体部分,不需要对整体车架进行拆解。
