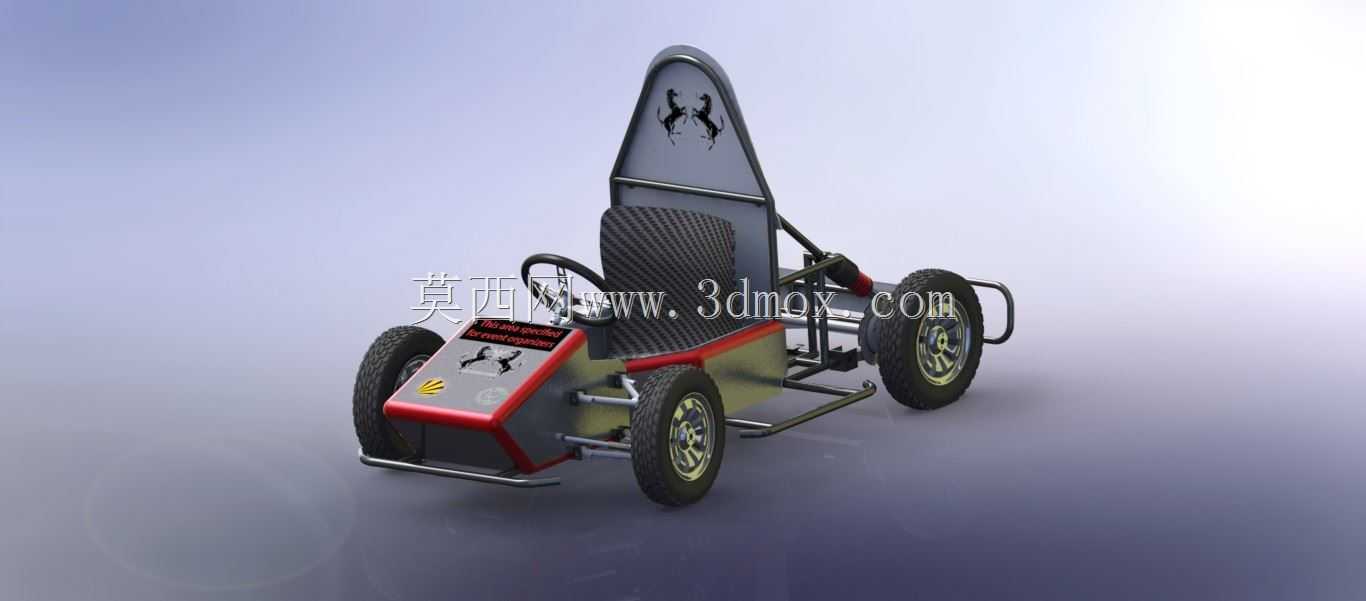

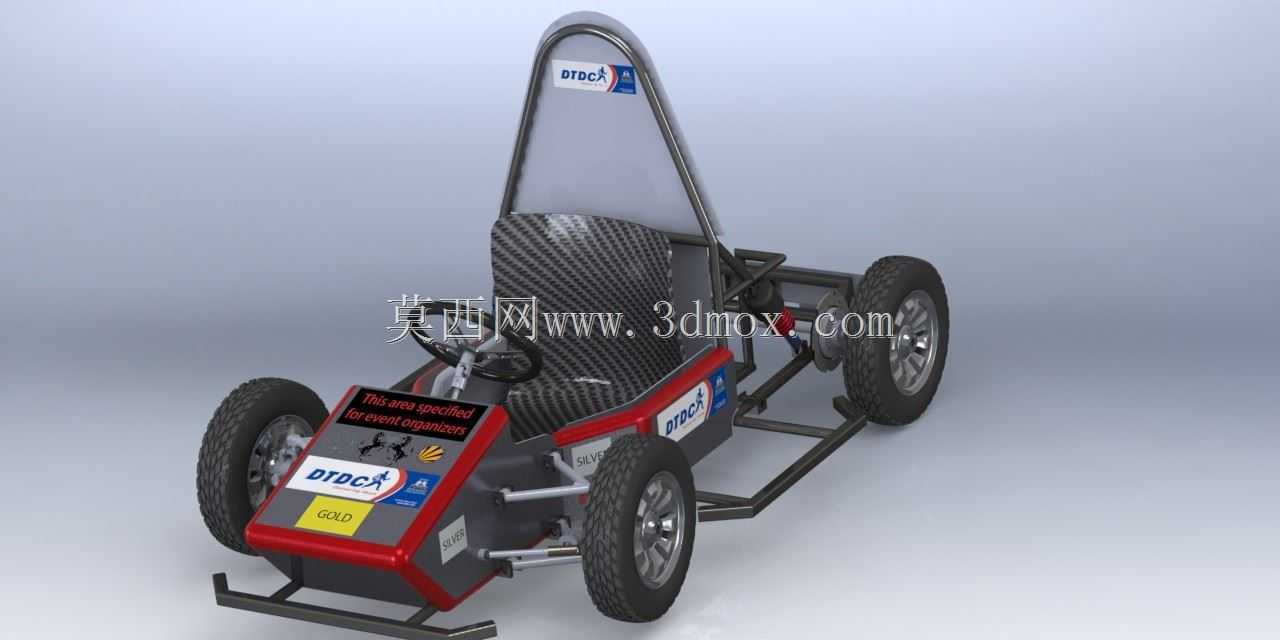

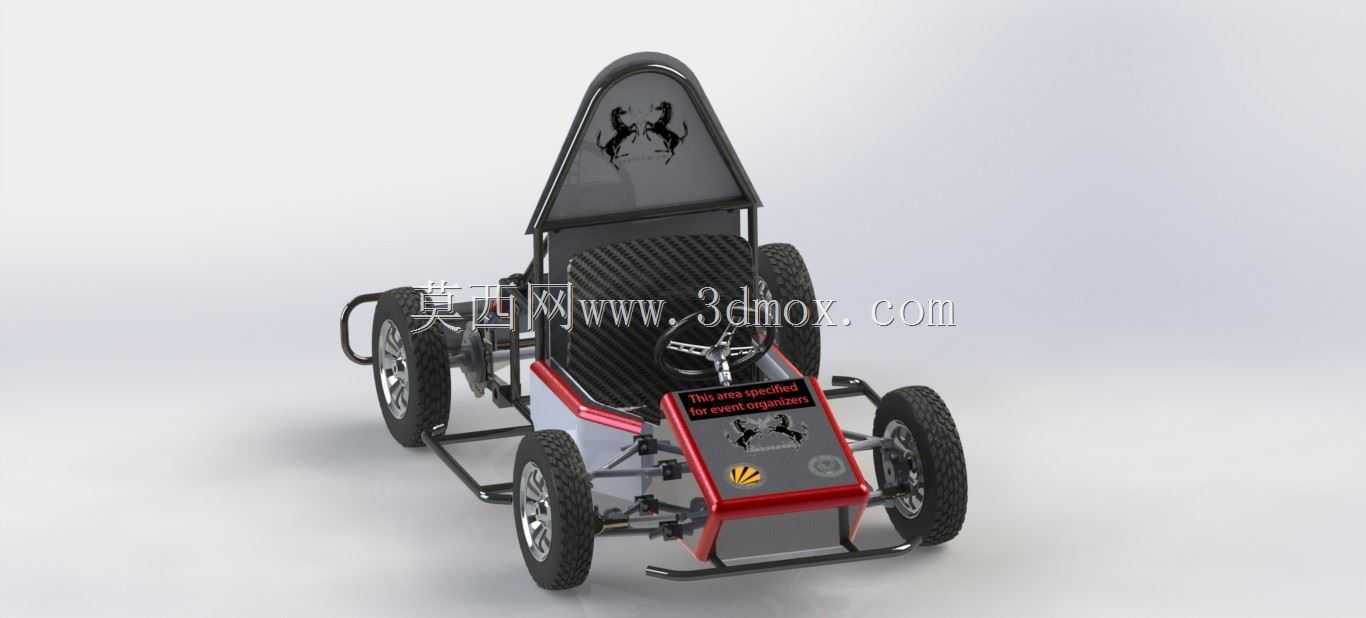

学生竞技用迷你卡丁车结构设计

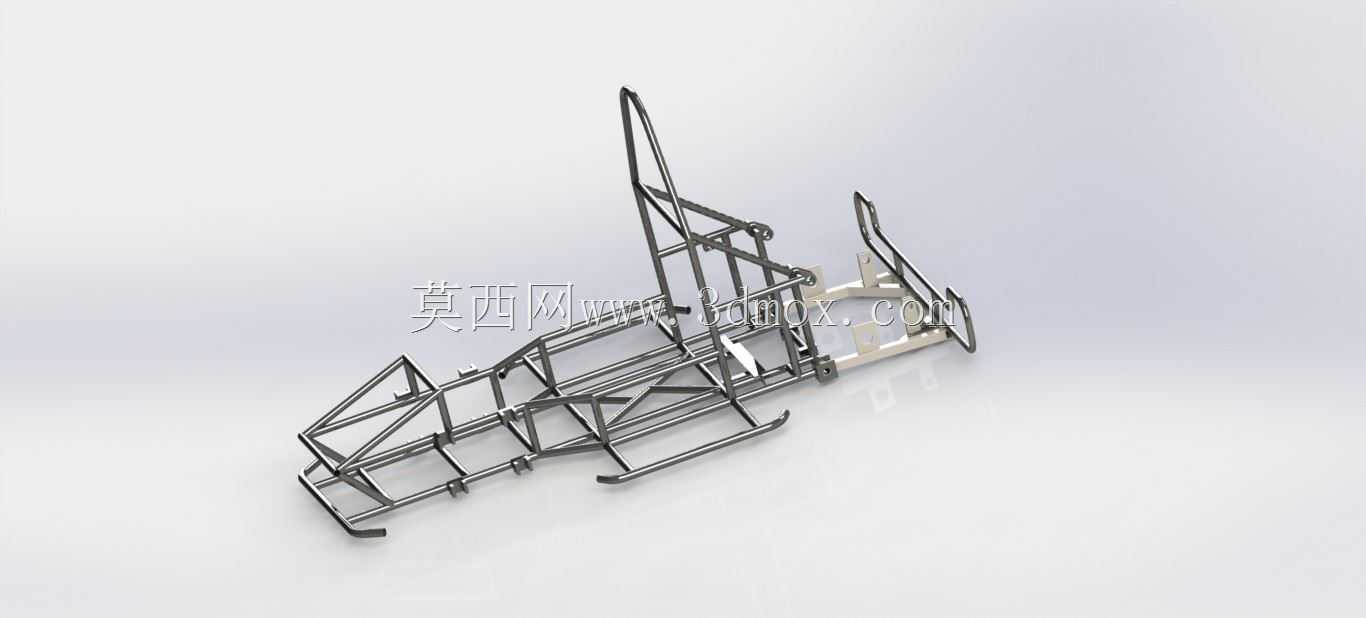

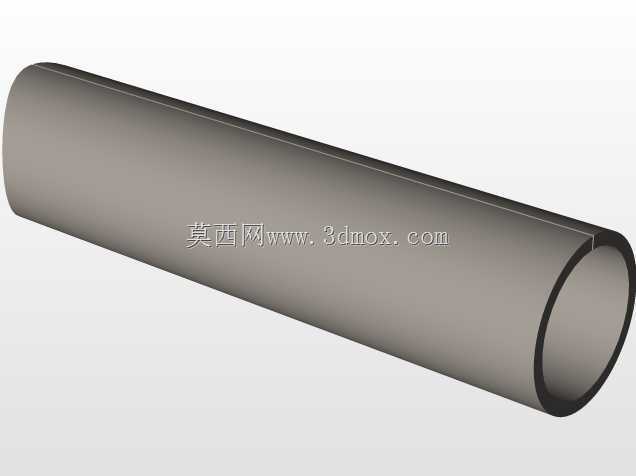

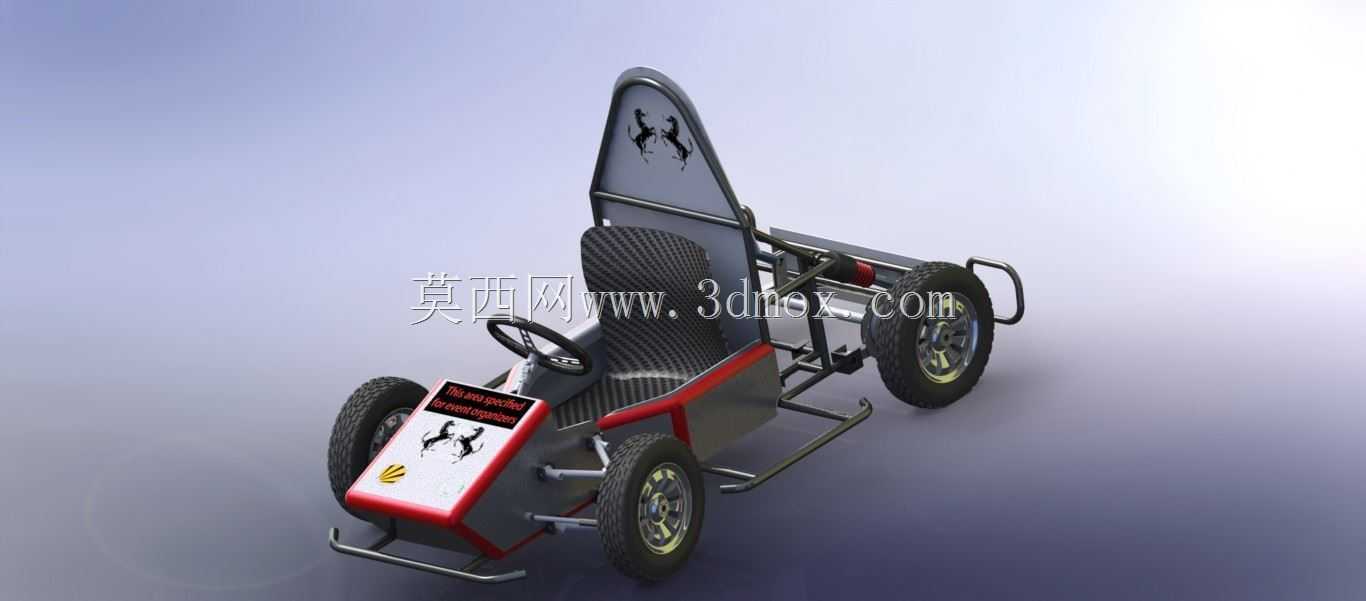

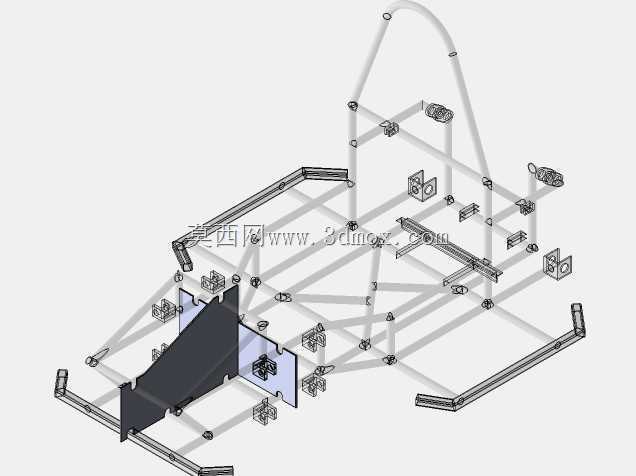

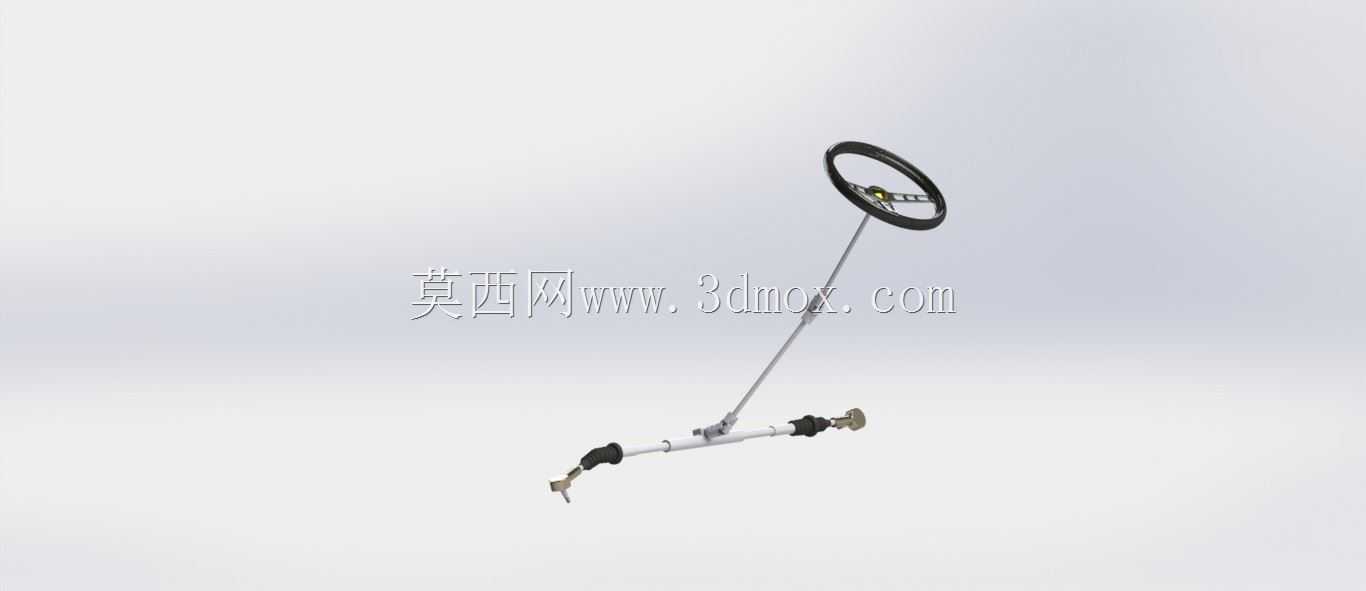

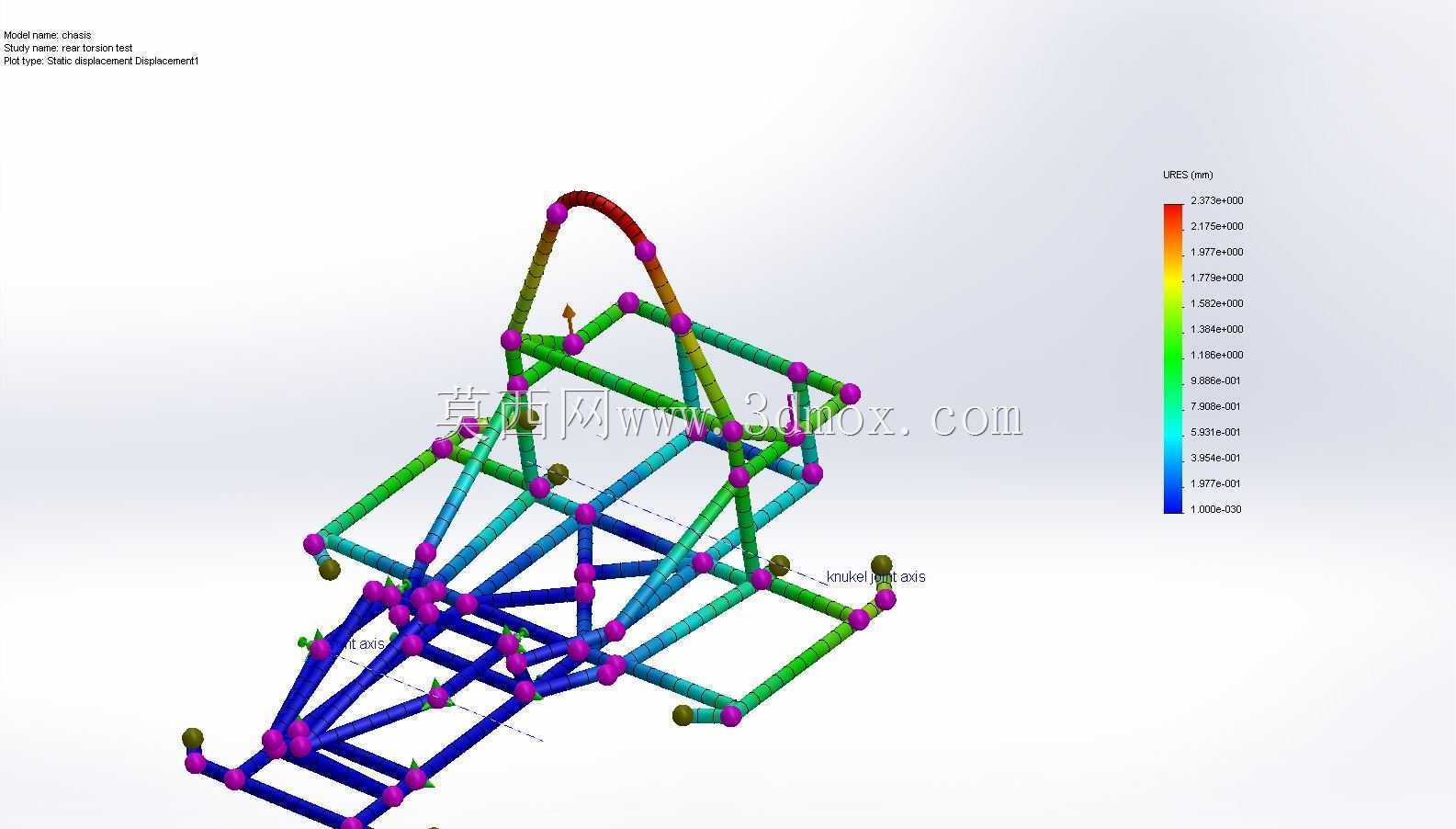

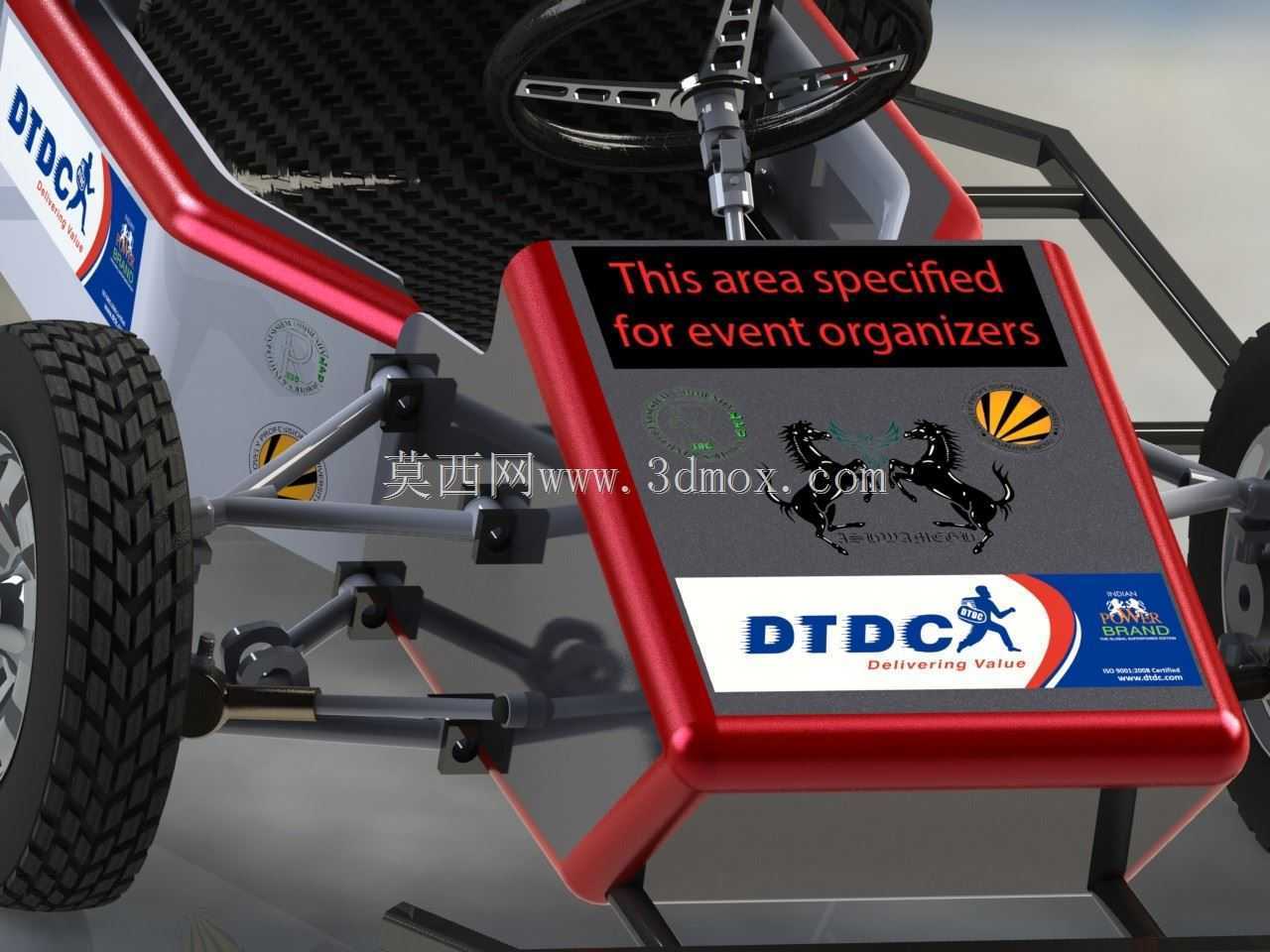

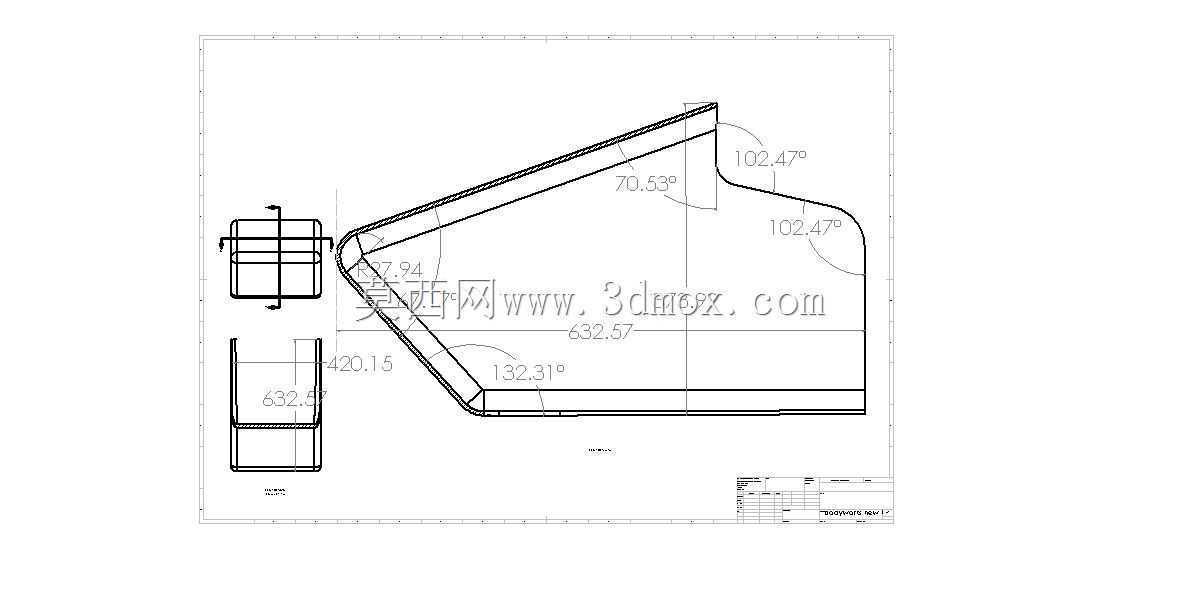

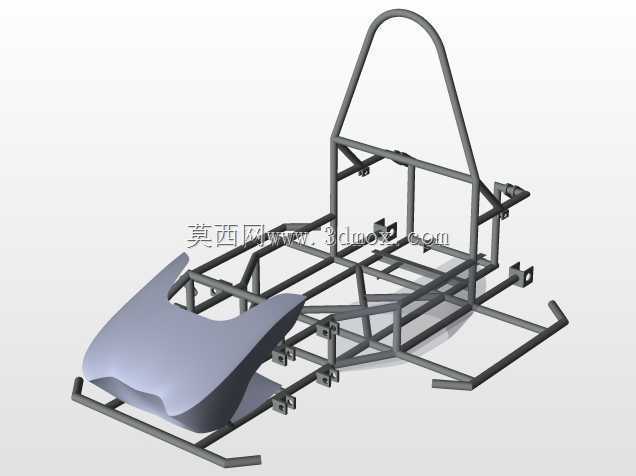

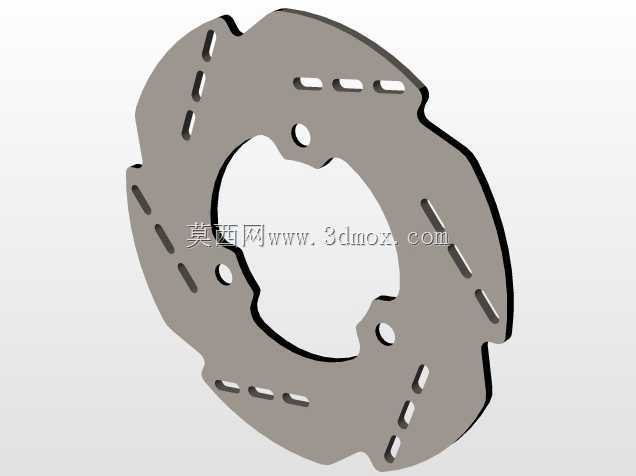

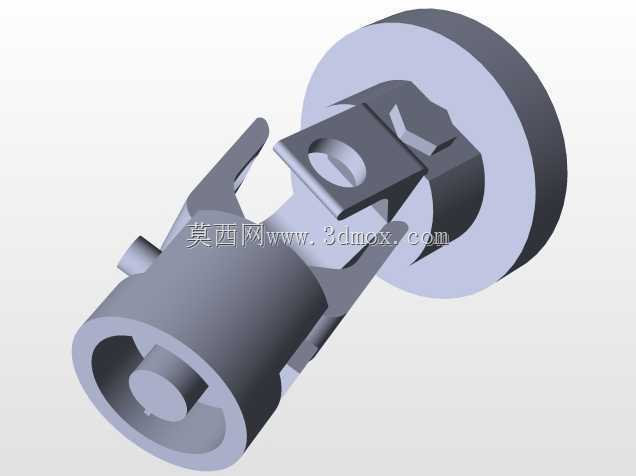

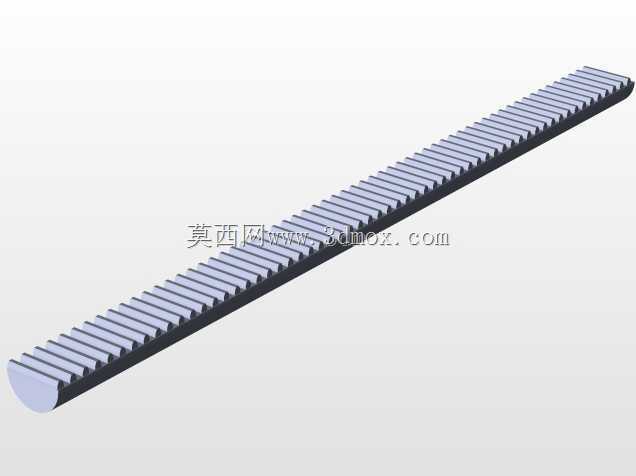

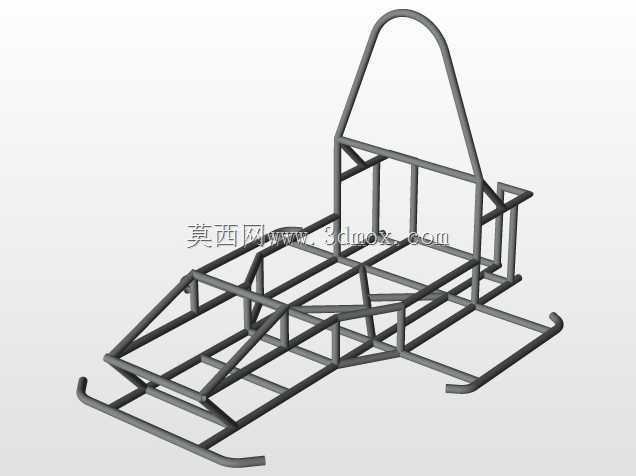

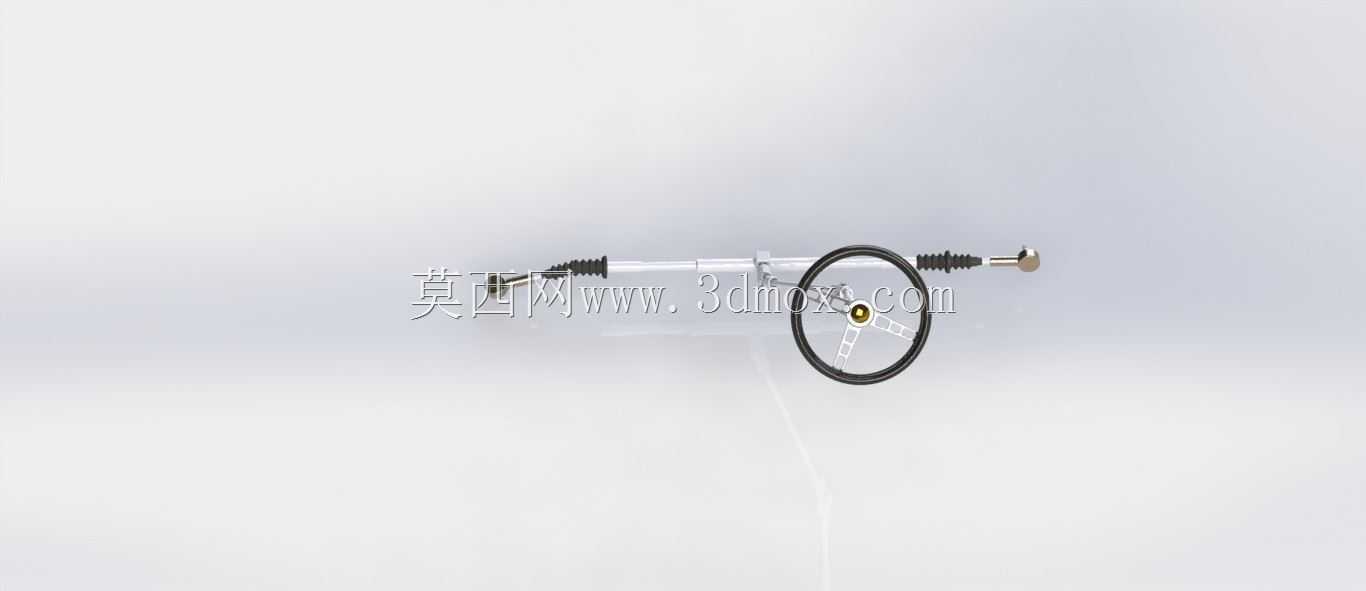

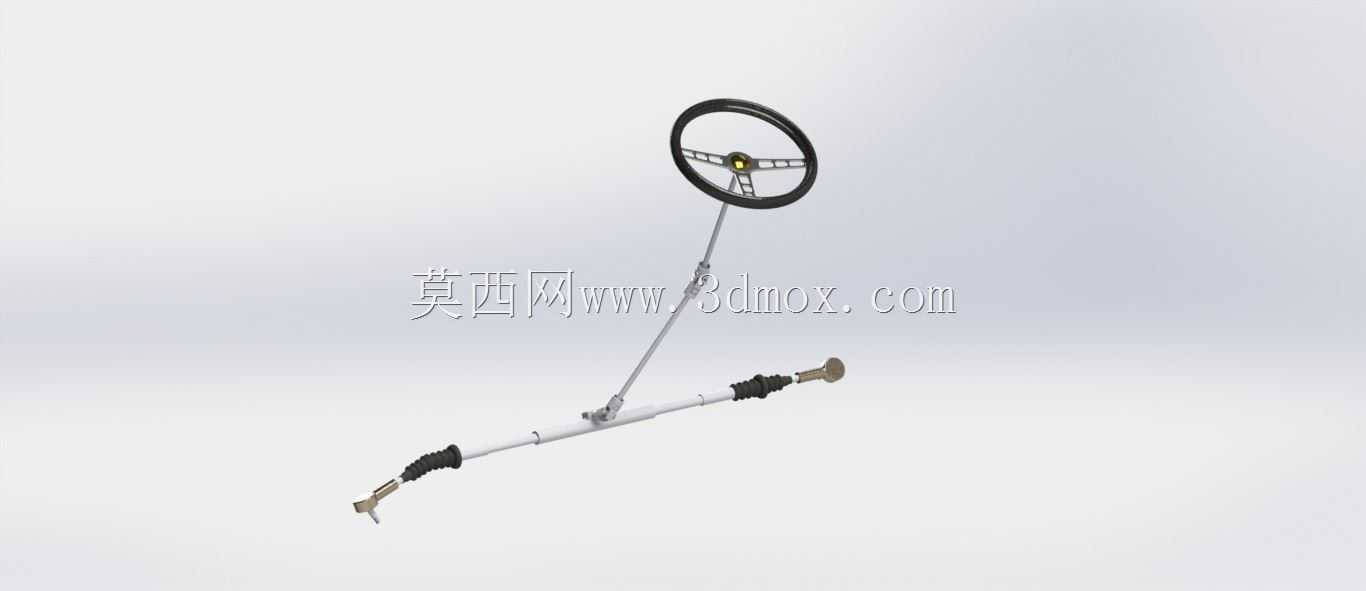

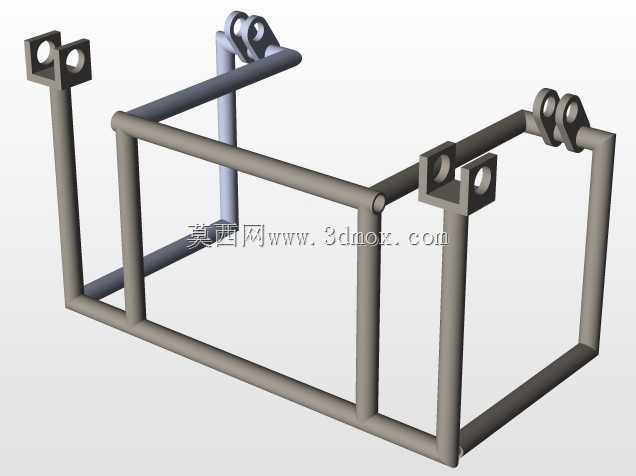

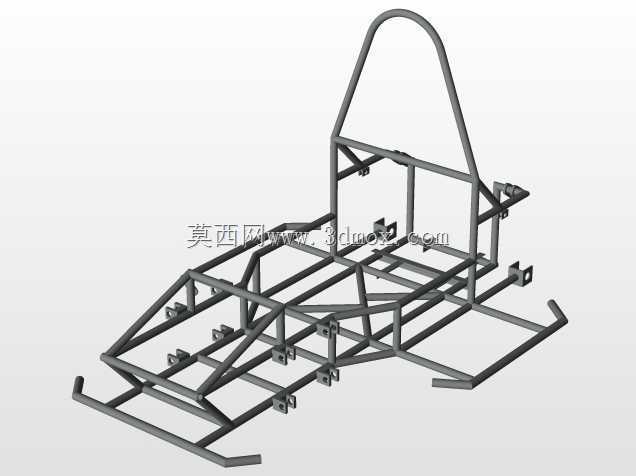

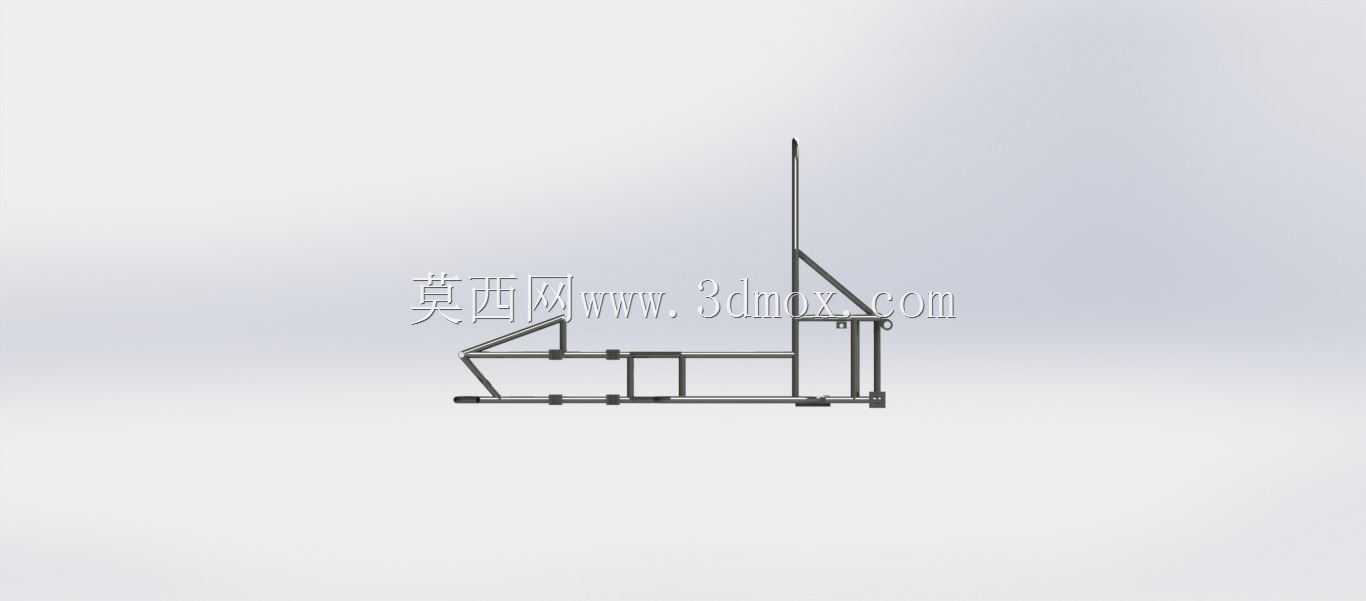

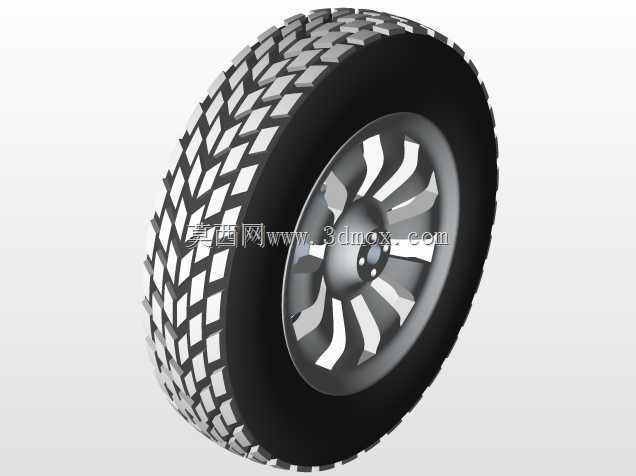

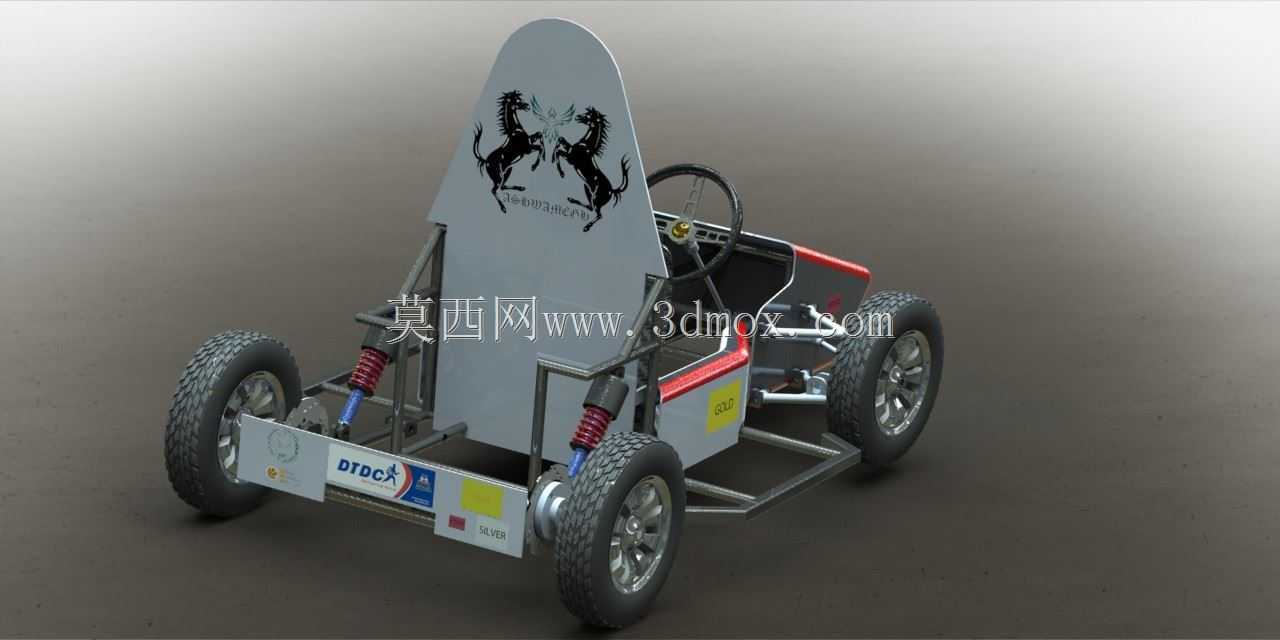

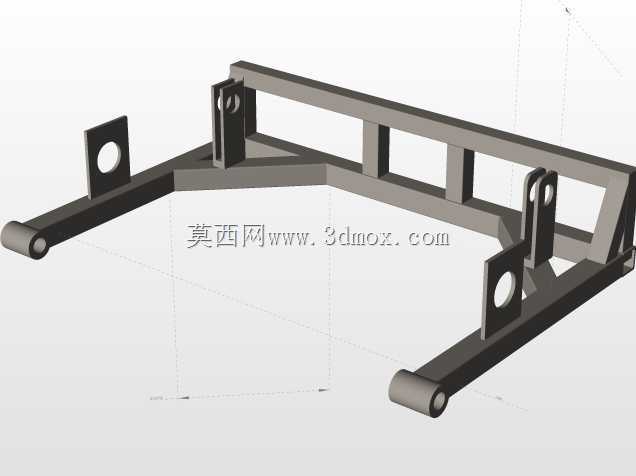

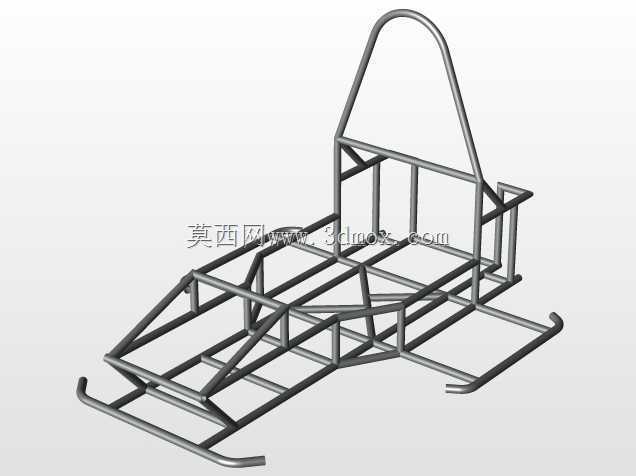

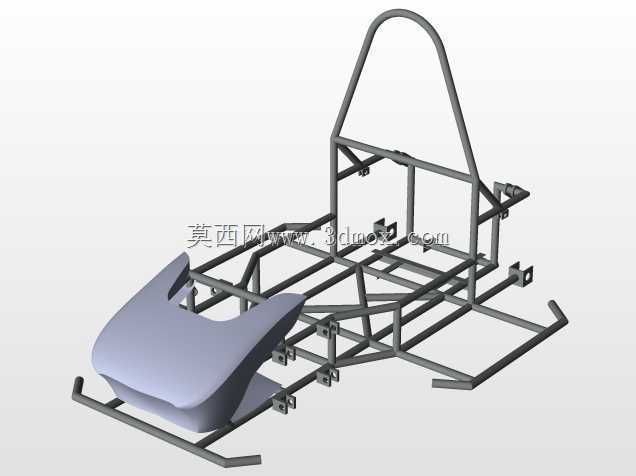

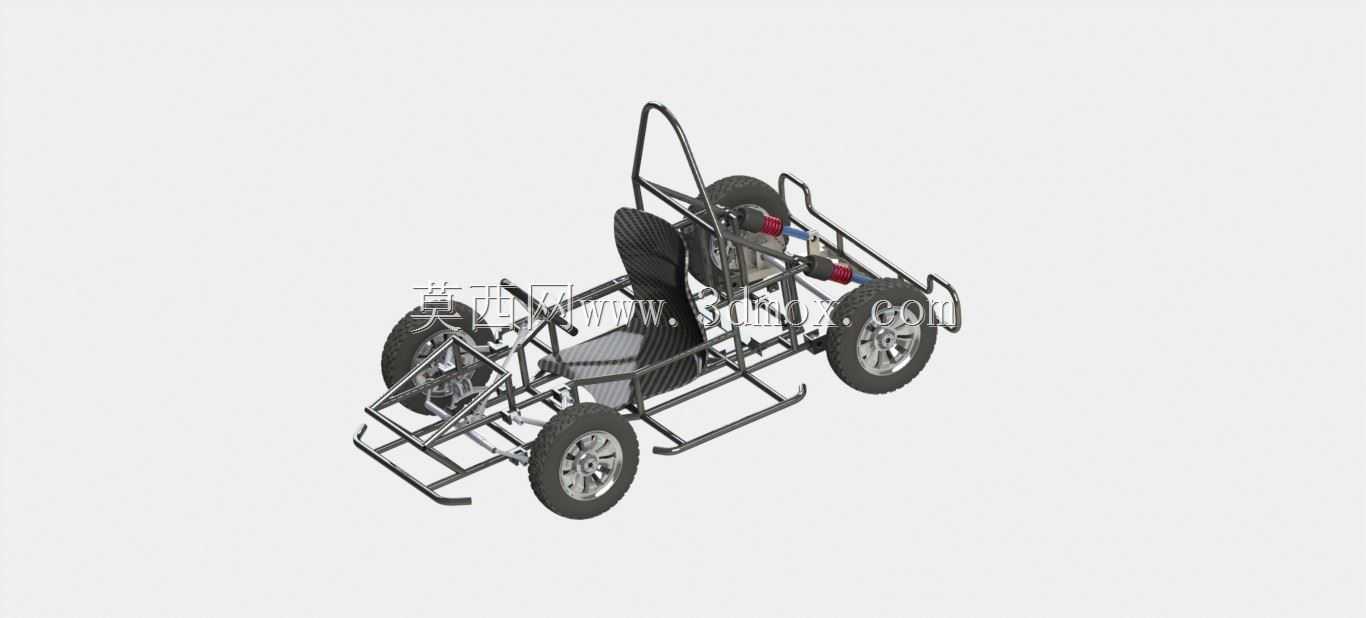

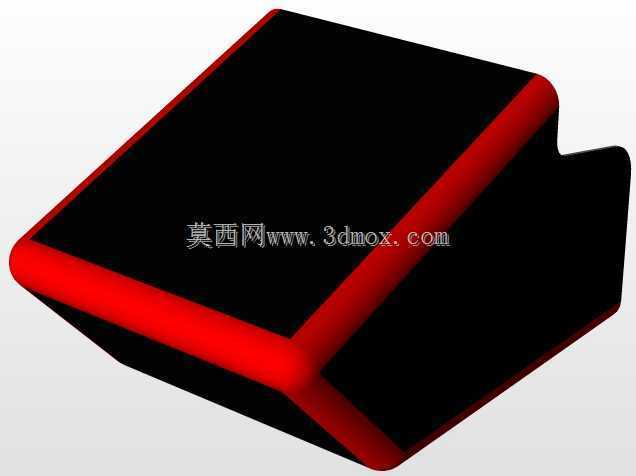

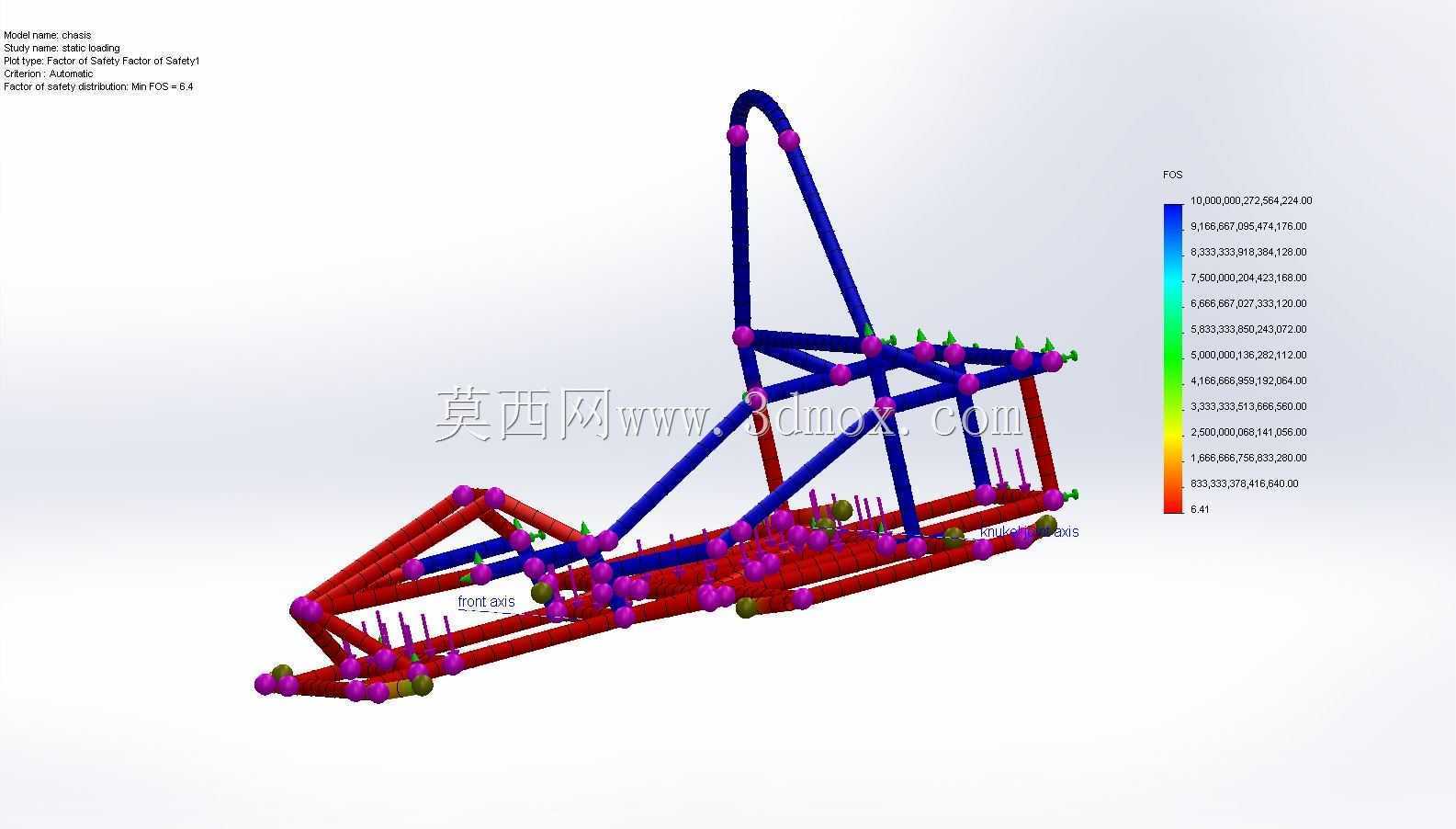

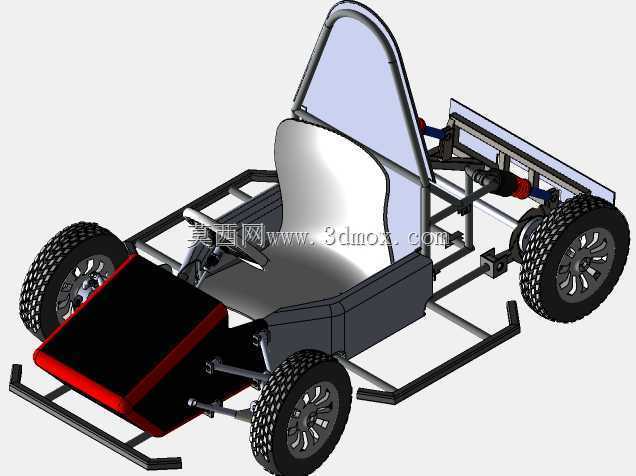

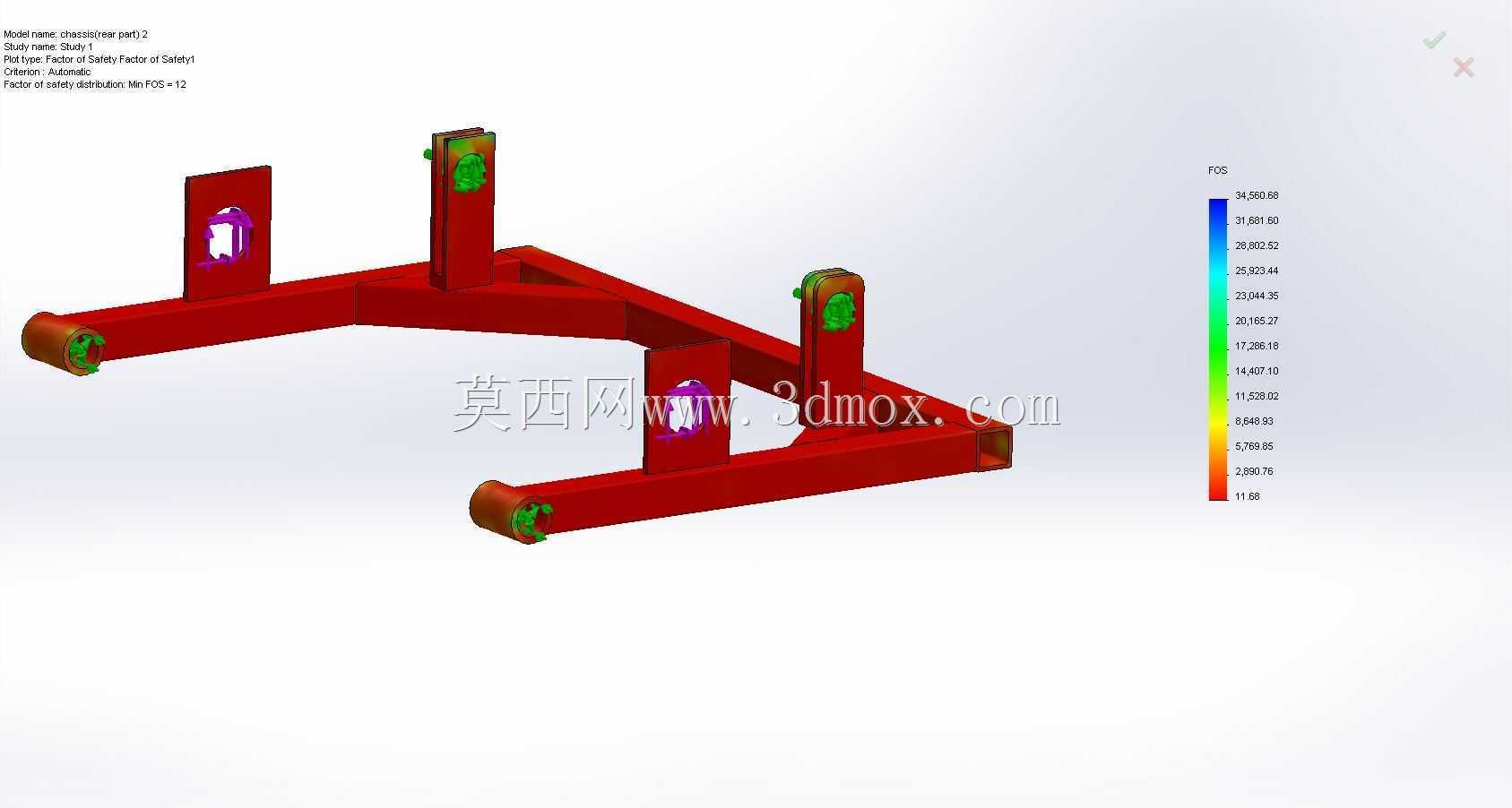

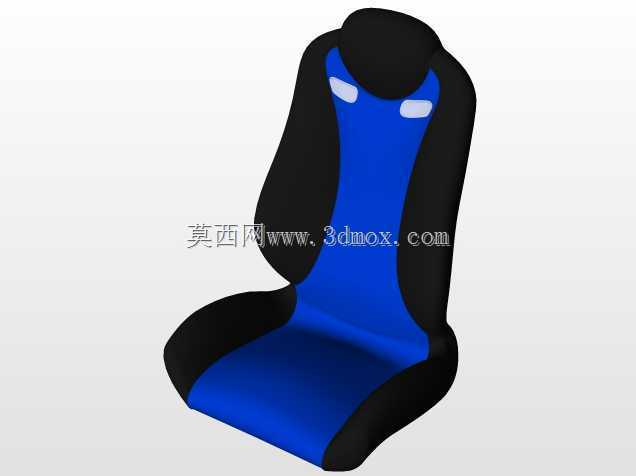

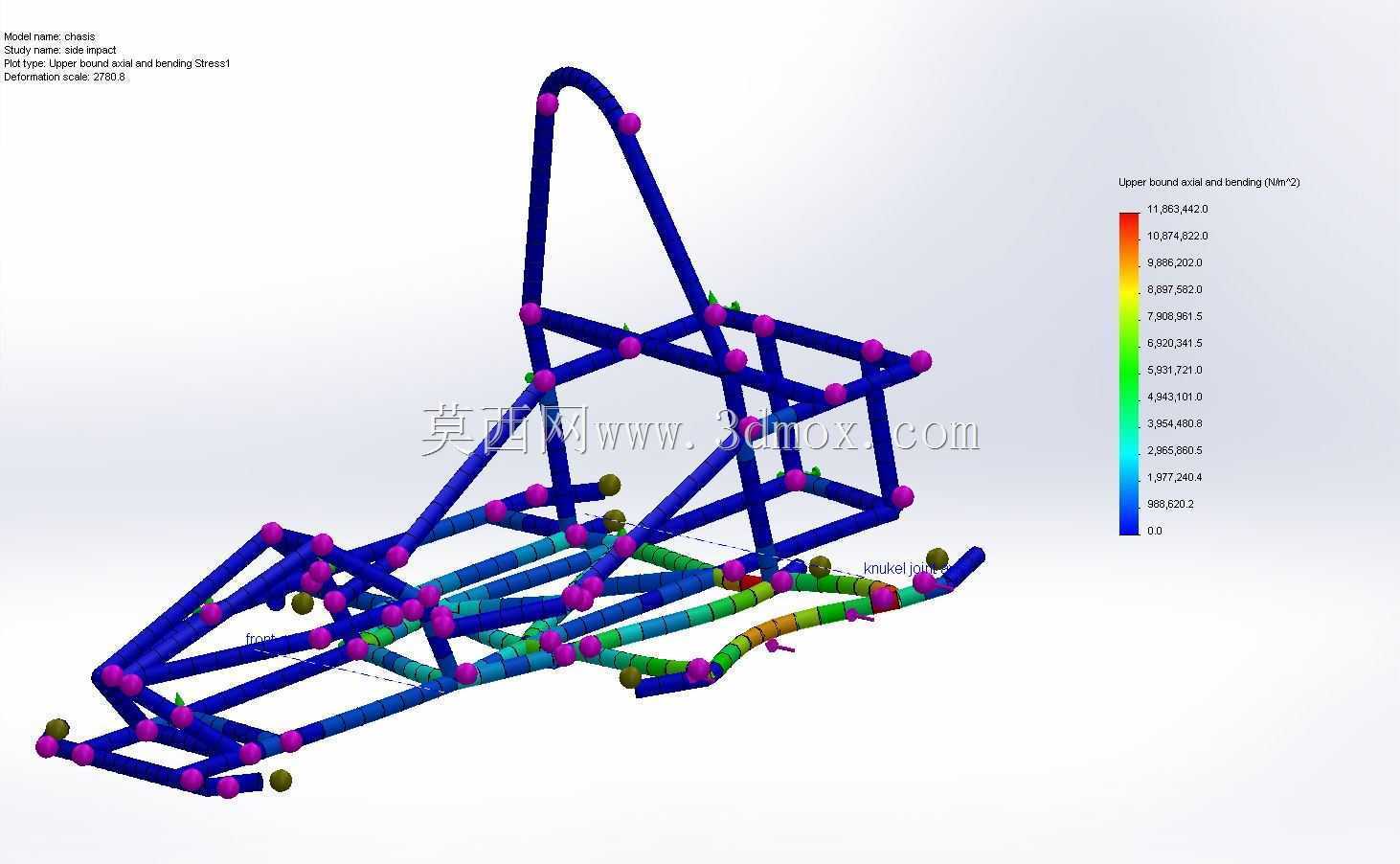

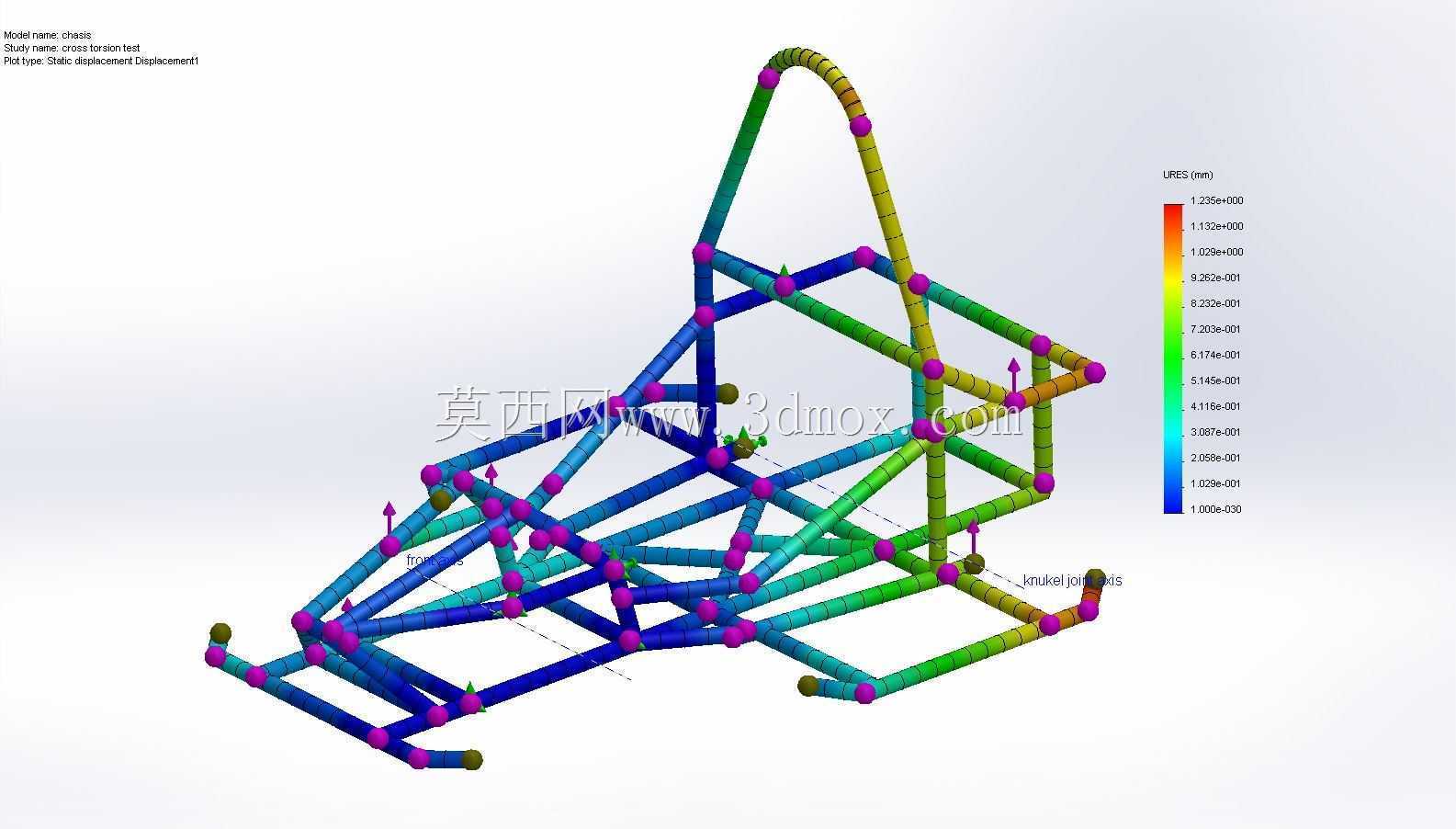

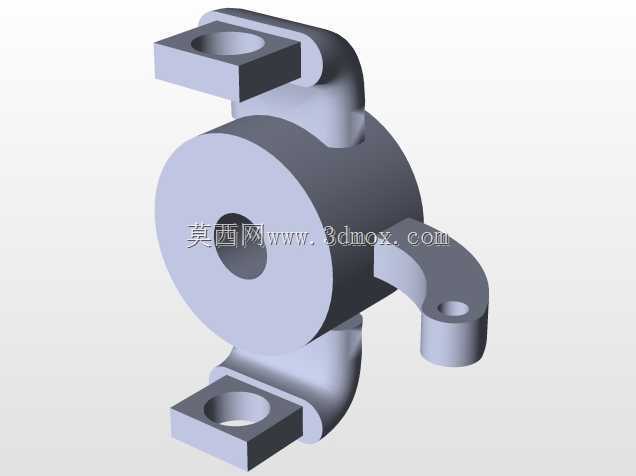

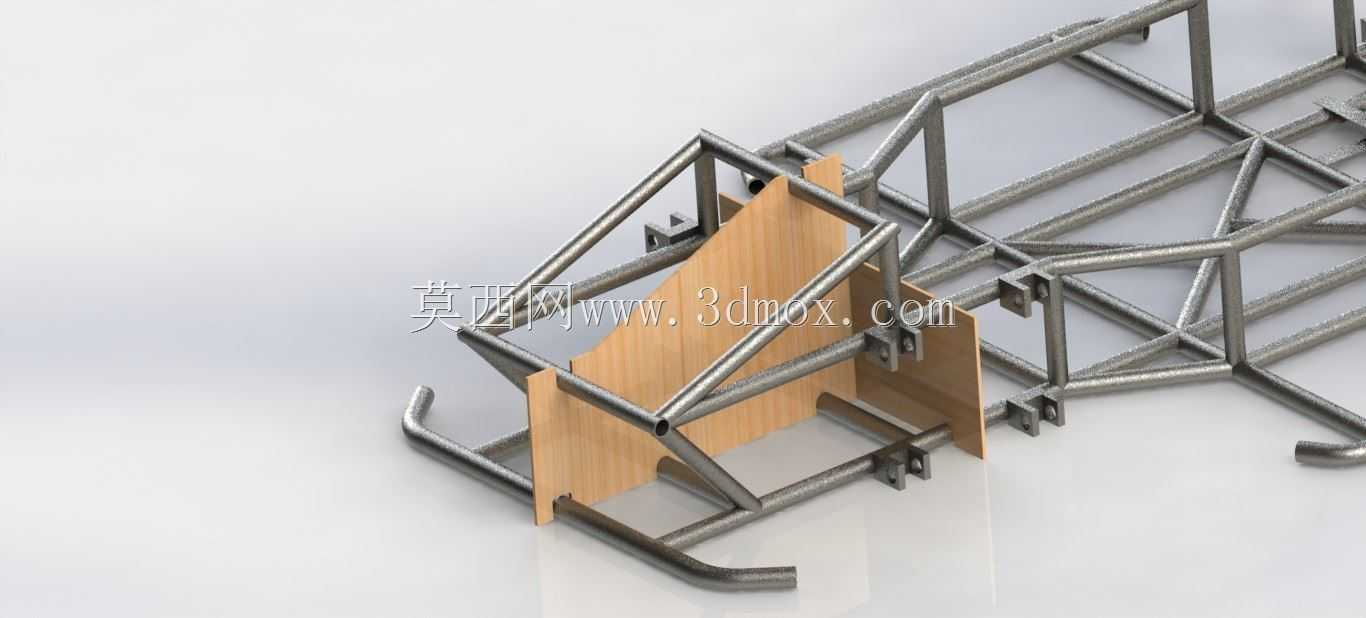

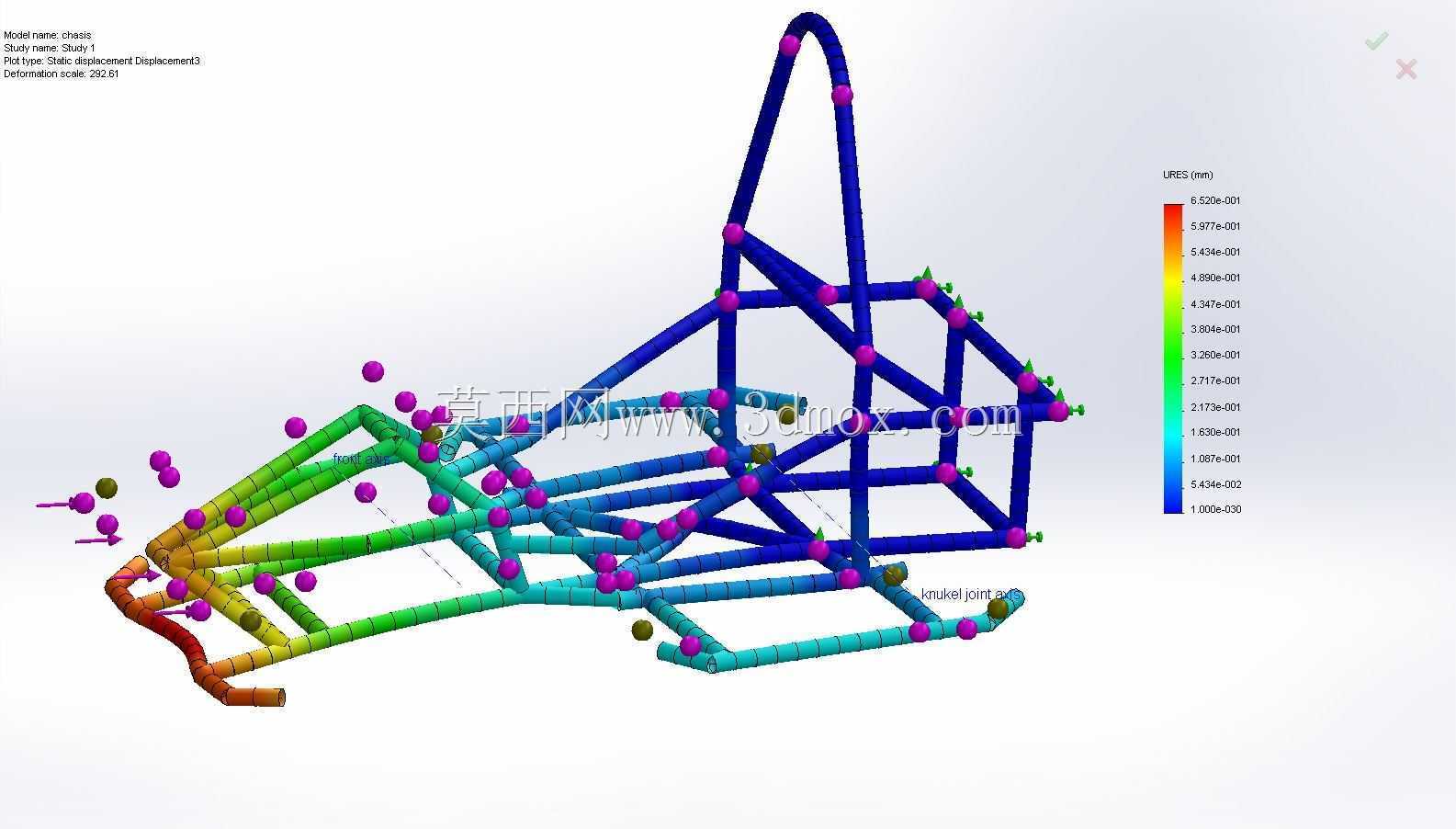

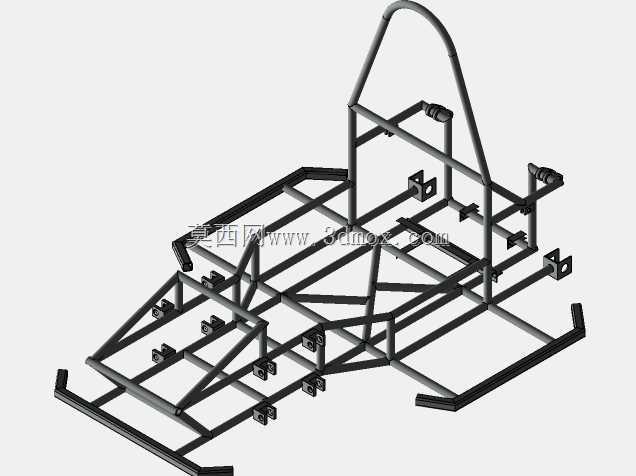

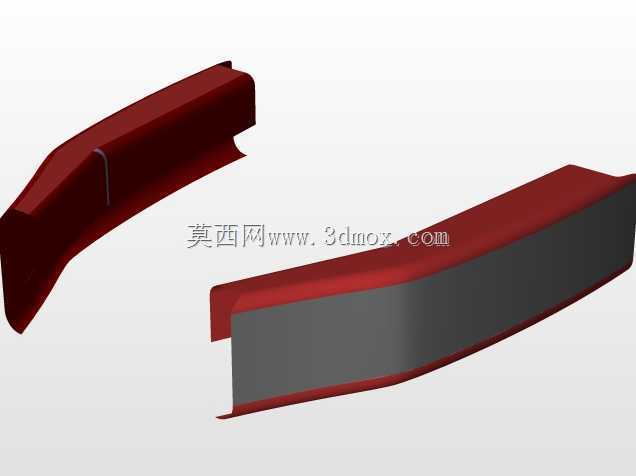

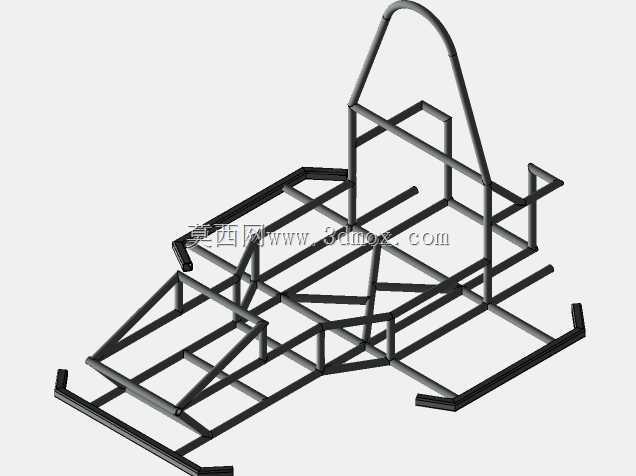

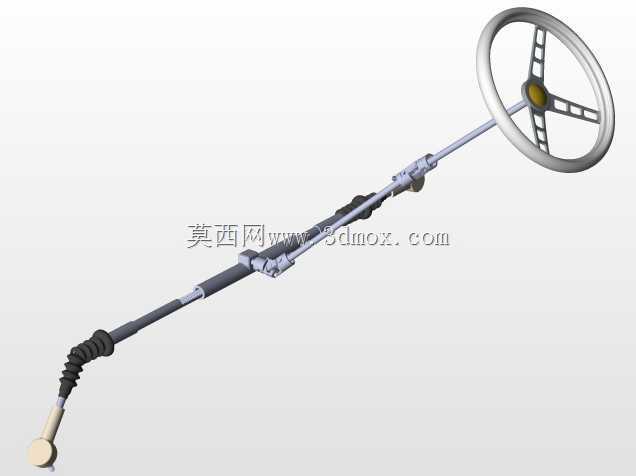

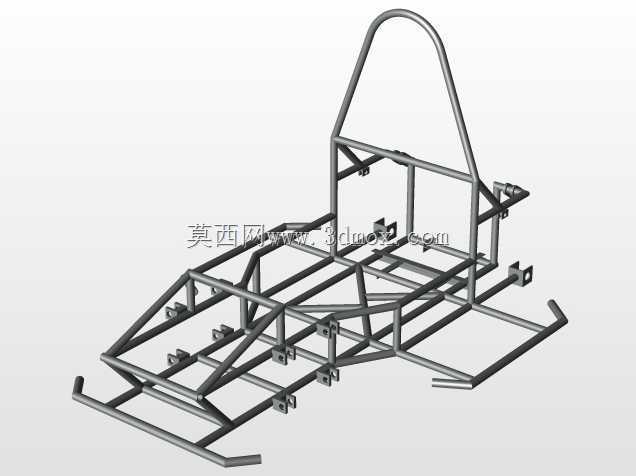

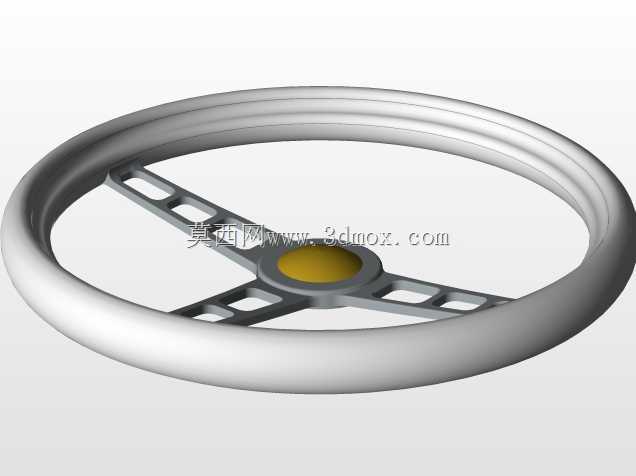

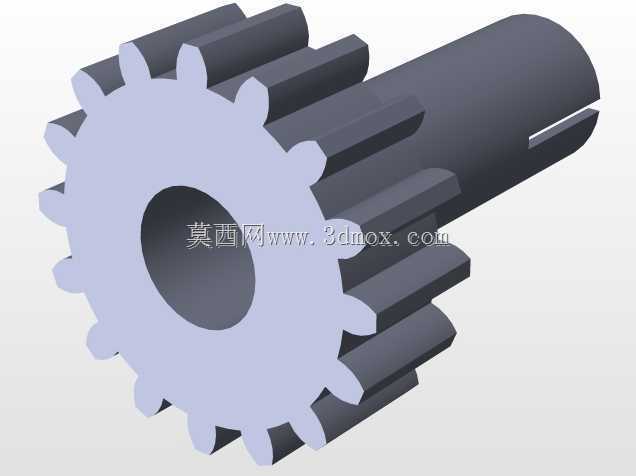

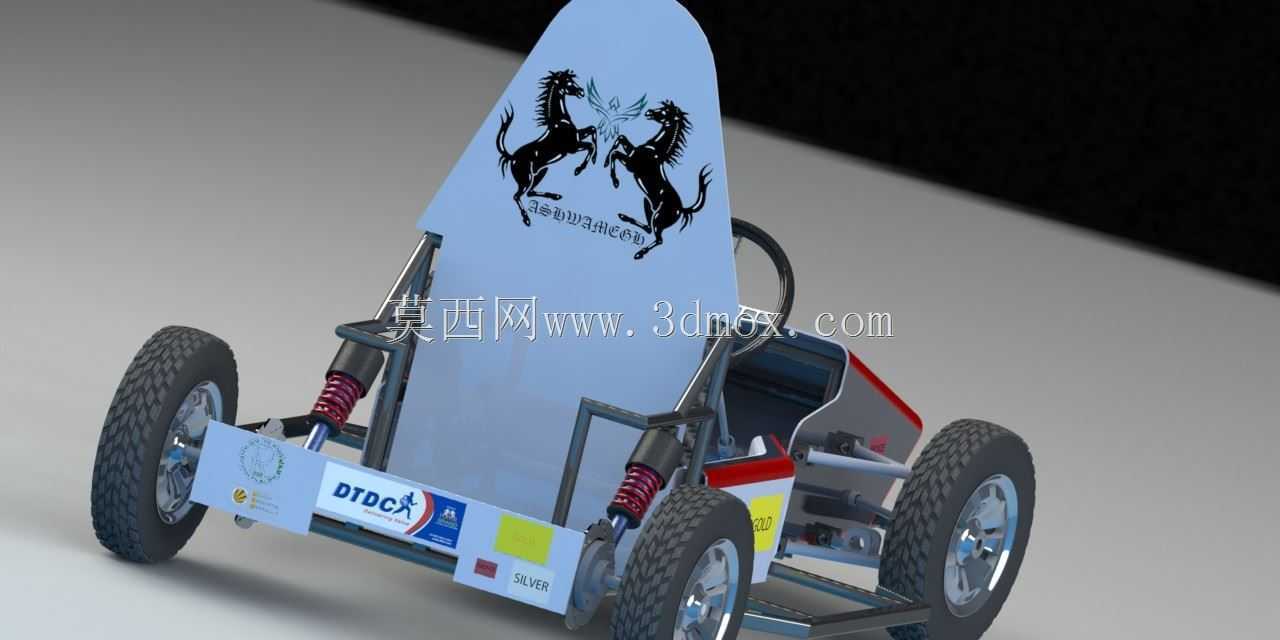

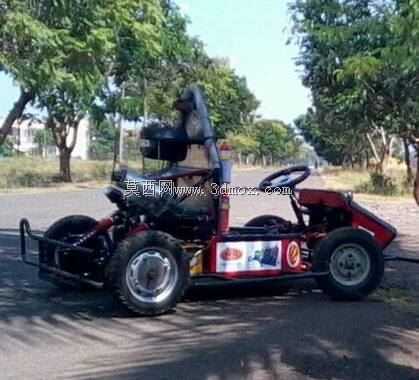

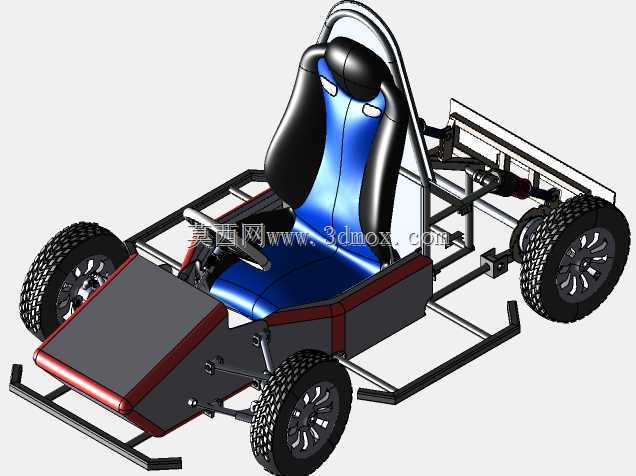

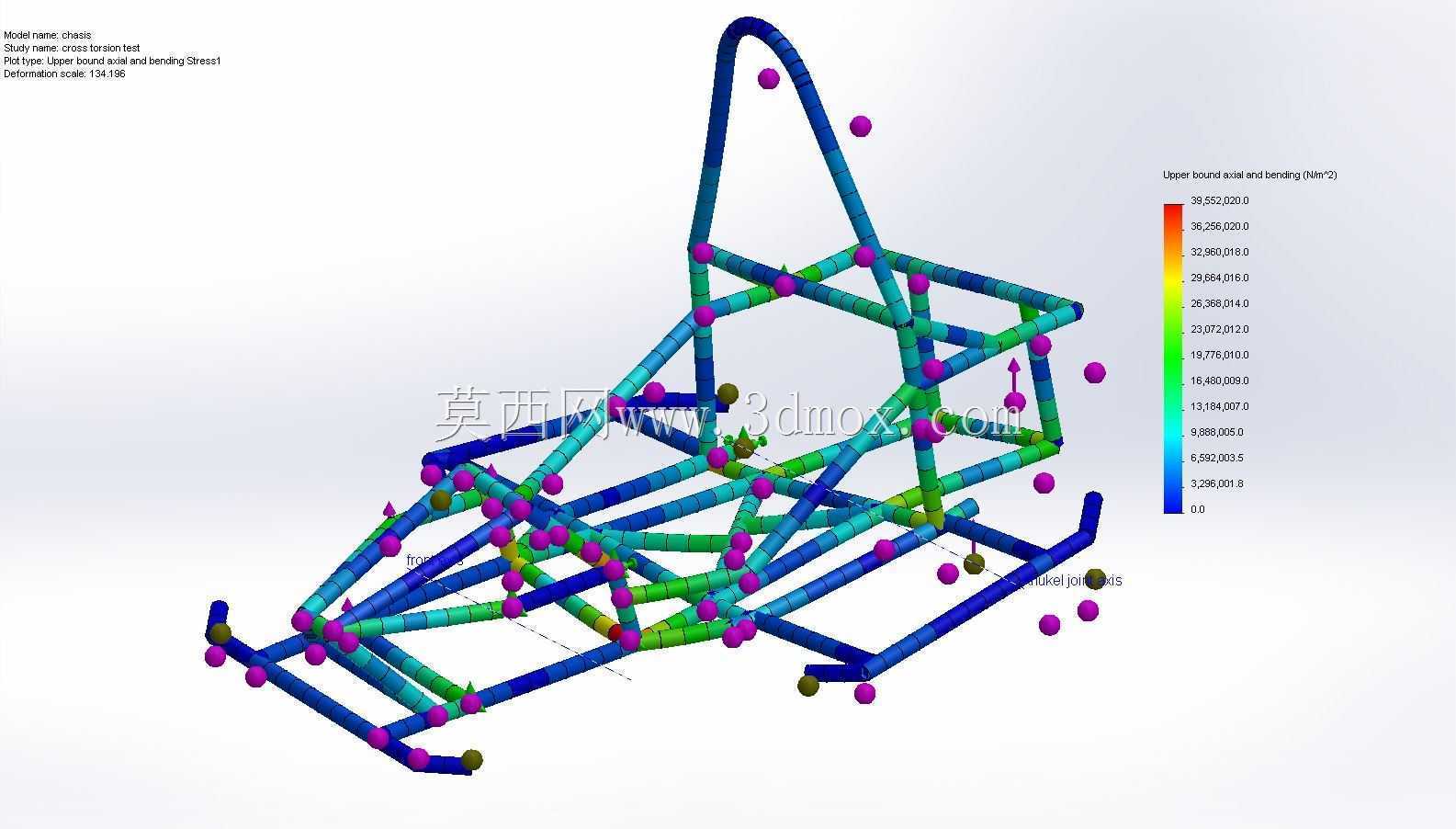

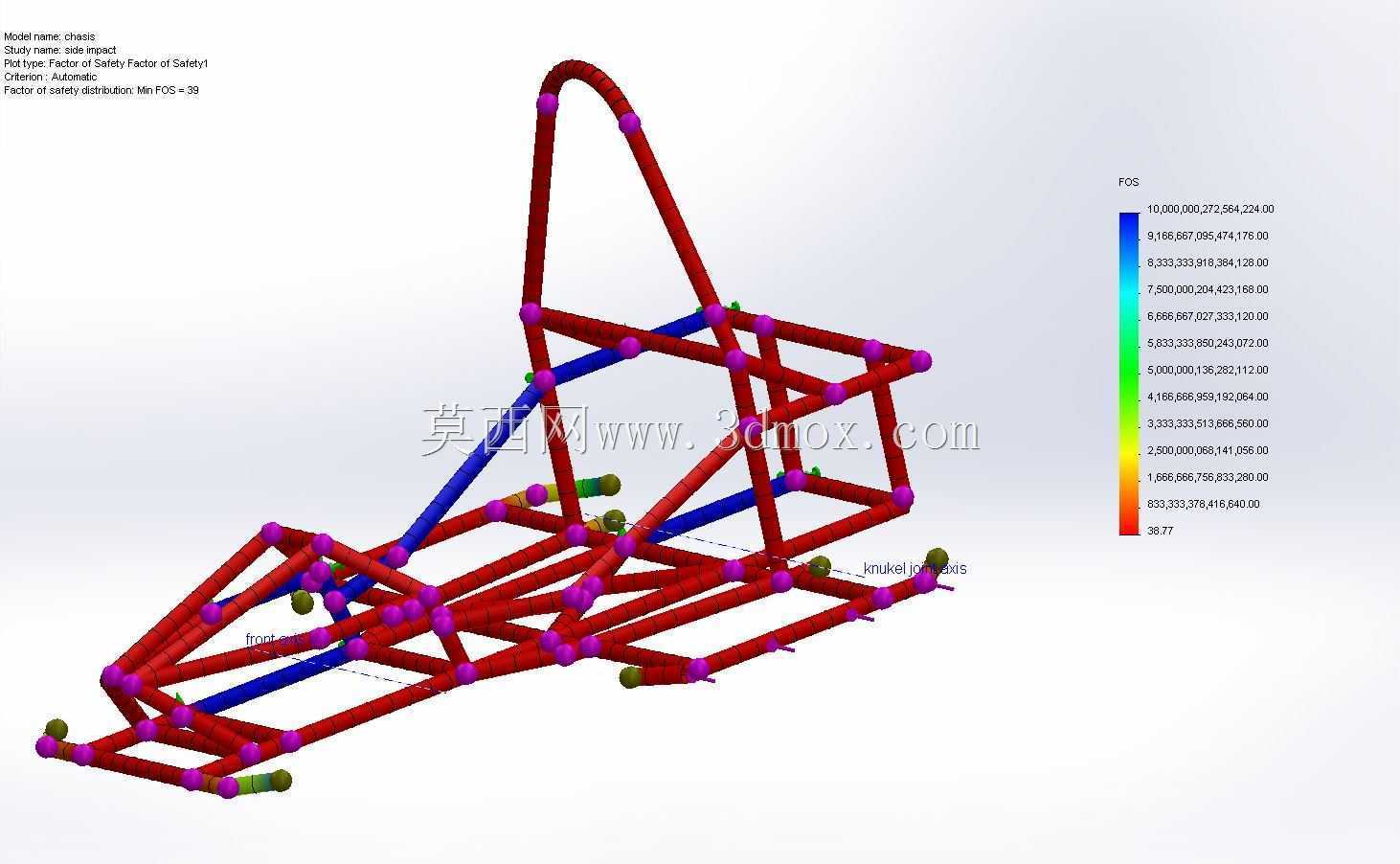

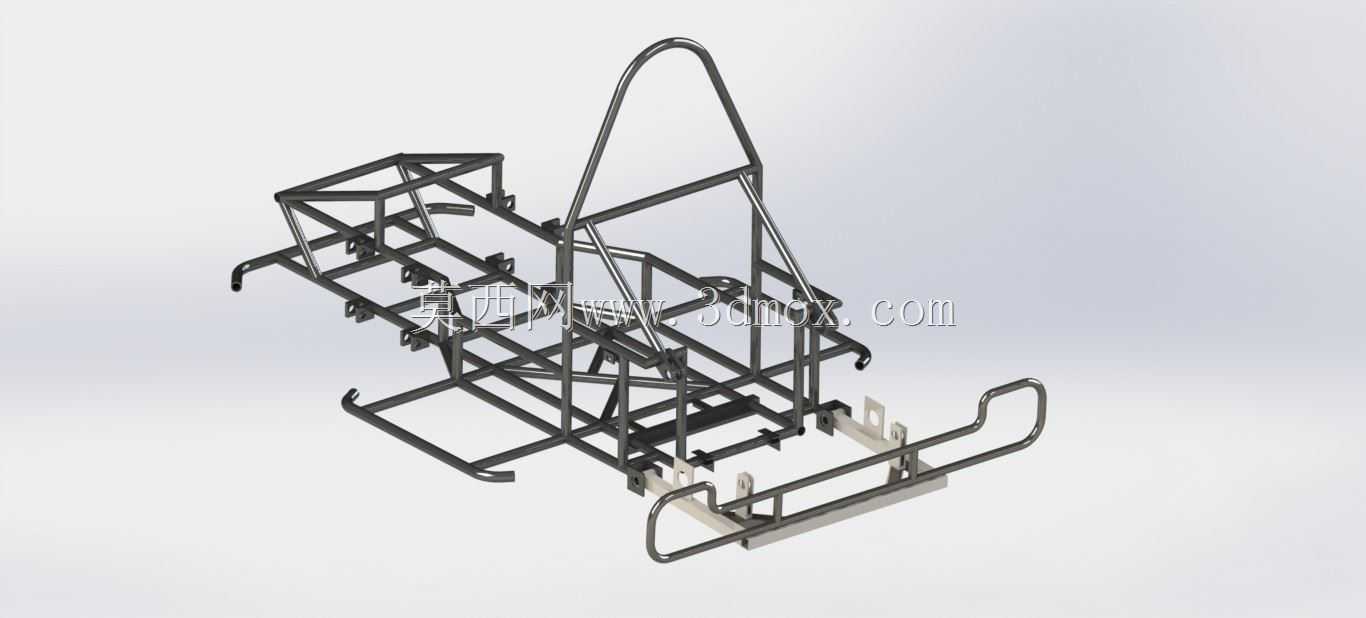

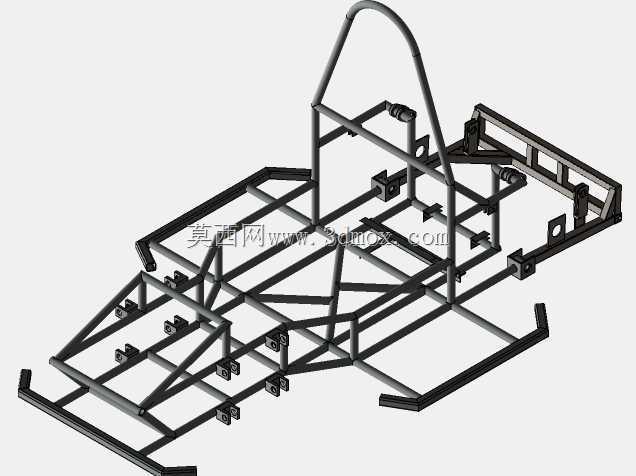

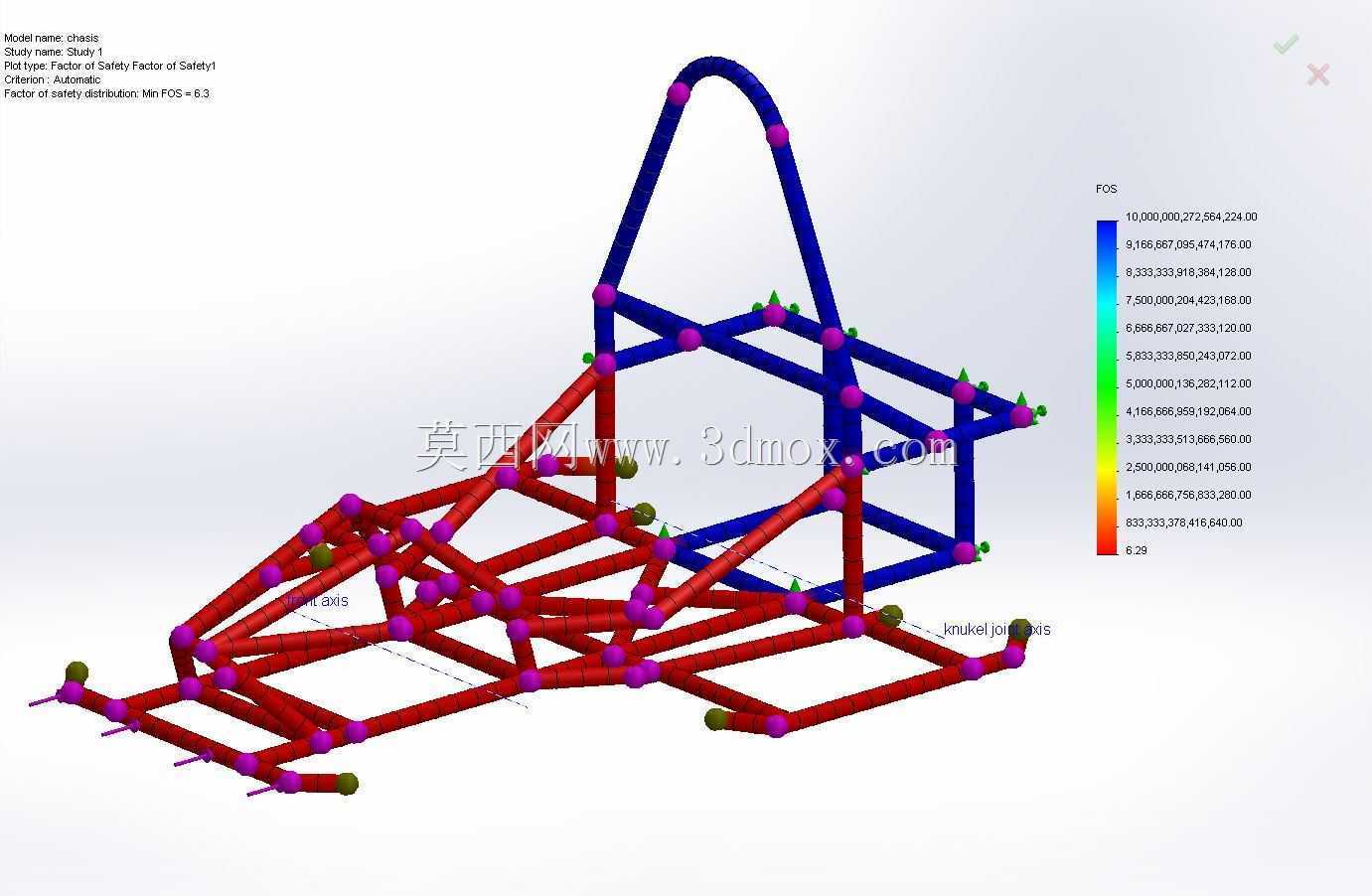

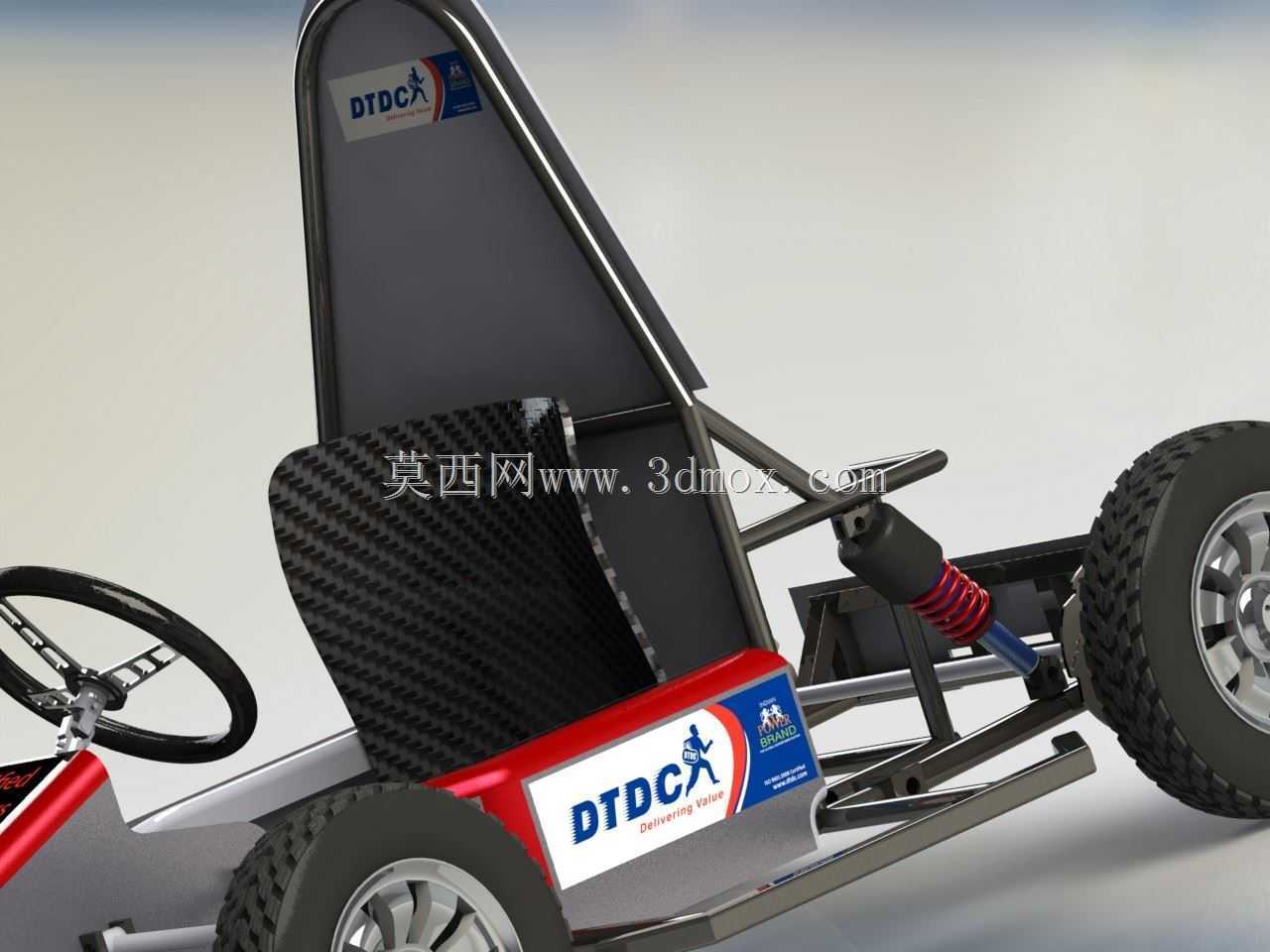

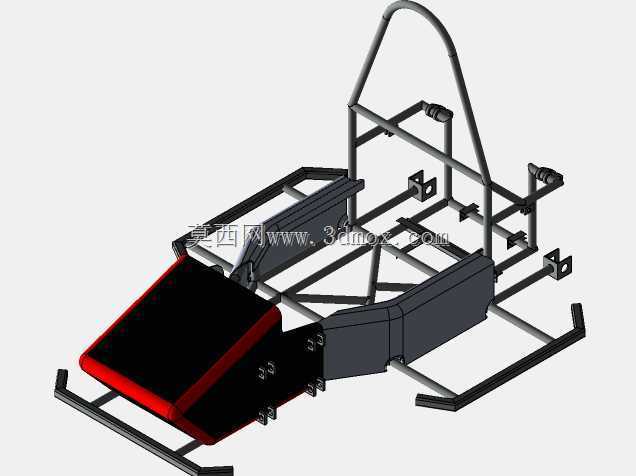

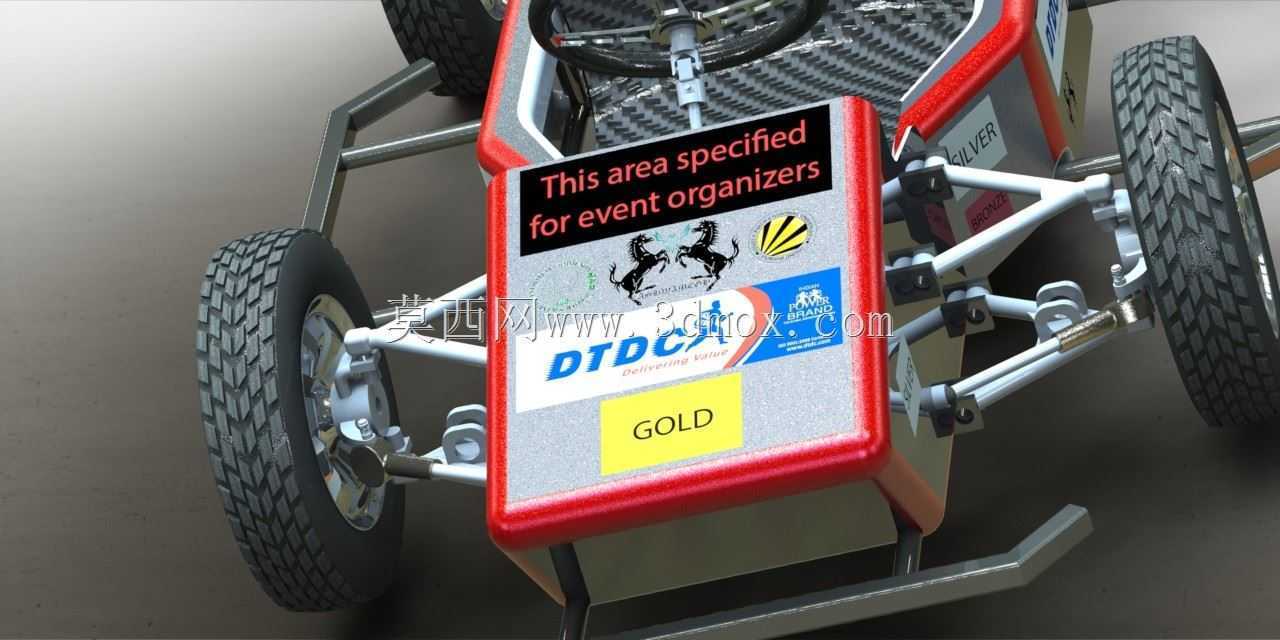

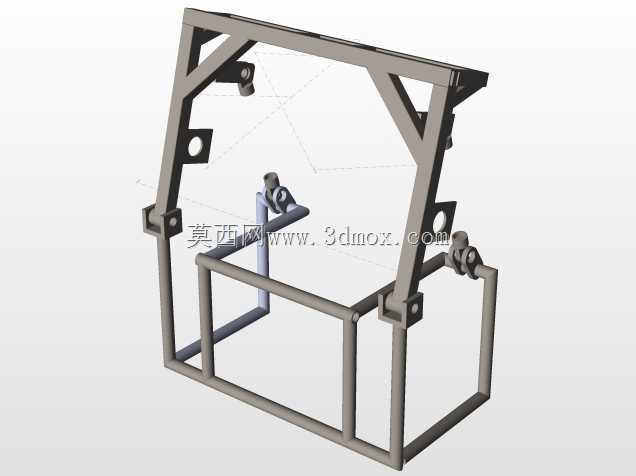

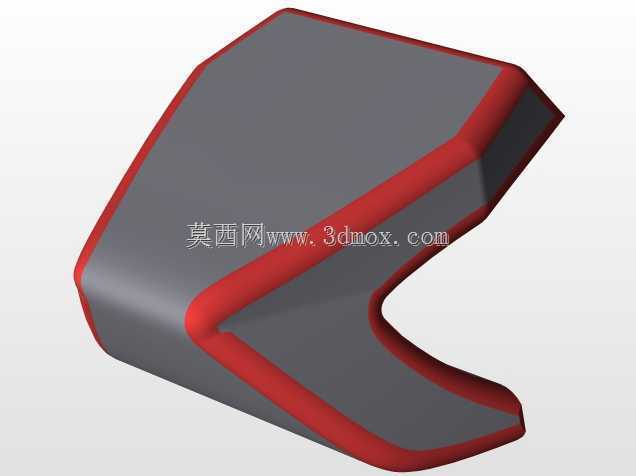

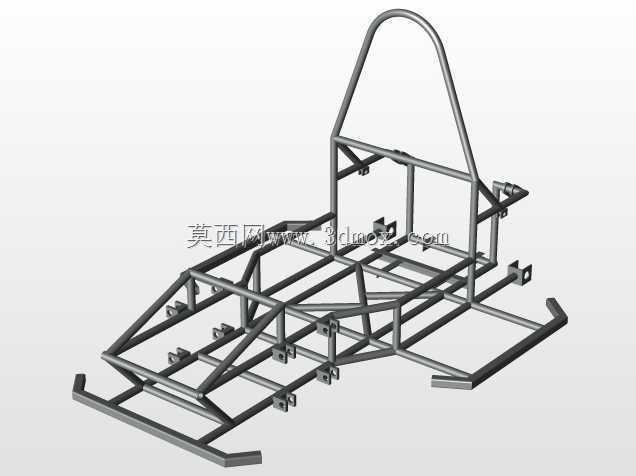

这款小型卡丁车的结构方案，主要面向校园工程训练赛事、青少年机械创新竞赛以及户外休闲驾乘场景开发，整体设计在保证操控灵活性的前提下，尽可能简化了整车构造，降低加工装配与后期维护的难度。车架部分采用异型钢管弯折后拼焊成型，主梁与侧围形成闭环受力结构，能够承受行驶过程中转向侧倾、路面冲击以及紧急制动带来的复合载荷，前后悬伸段预留了动力单元、转向机与行走部件的安装点位，所有焊接边均做了余量预留，方便加工时根据实际管件公差调整对位。行走系统采用四轮独立布局，前轮设置主销后倾与前轮前束参数，匹配齿轮齿条式转向机构，转向盘通过转向传动轴与转向机直连，转向虚位控制在极小范围内，能够满足绕桩、短道竞速等场景下的快速转向需求；后轮作为驱动轮，轮毂与轮轴采用键连接加锁紧螺母的固定方式，既保证扭矩传递可靠，也便于快速拆换轮胎。制动系统采用机械拉索式盘刹结构，制动卡钳直接固定在后桥安装座上，制动踏板布置在车架前部驾驶区，通过拉杆同步带动两侧卡钳夹紧制动盘，制动力分配经过调校，避免紧急制动时出现后轮抱死侧滑。动力单元采用后置卧式布局，安装位设置了长条形调节孔，可通过调整动力单元位置张紧传动链条，适配不同规格的链轮传动比，方便参赛队伍根据赛道特性调整极速与加速输出。驾驶区的座椅采用低位安装设计，整车重心被控制在较低高度，过弯时侧倾幅度更小，座椅周边预留了四点式安全带的安装孔位，可根据驾乘人员体型调整固定位置。整车外廓尺寸紧凑，轴距与轮距经过匹配，最小转弯半径可满足小型场地内的灵活穿行，车架底部预留了足够的离地间隙，可应对非铺装路面的轻微颠簸。覆盖件仅在车身侧部设置简易防护板，既能够防止行驶中异物卷入传动部件，也不会过多增加整车自重，前后防撞梁突出于车身主体，发生轻微碰撞时可优先吸收冲击能量，保护核心车架与动力部件。
