智能汽车无轮辋式车轮结构设计方案

项目分类:汽车 发布时间:2022-02-05 ID:547152
  • 智能汽车无轮辋式车轮结构设计方案
  • 智能汽车无轮辋式车轮结构设计方案
  • 智能汽车无轮辋式车轮结构设计方案
  • 智能汽车无轮辋式车轮结构设计方案
  • 智能汽车无轮辋式车轮结构设计方案
  • 智能汽车无轮辋式车轮结构设计方案
  • 智能汽车无轮辋式车轮结构设计方案
  • 智能汽车无轮辋式车轮结构设计方案
  • 智能汽车无轮辋式车轮结构设计方案
  • 智能汽车无轮辋式车轮结构设计方案

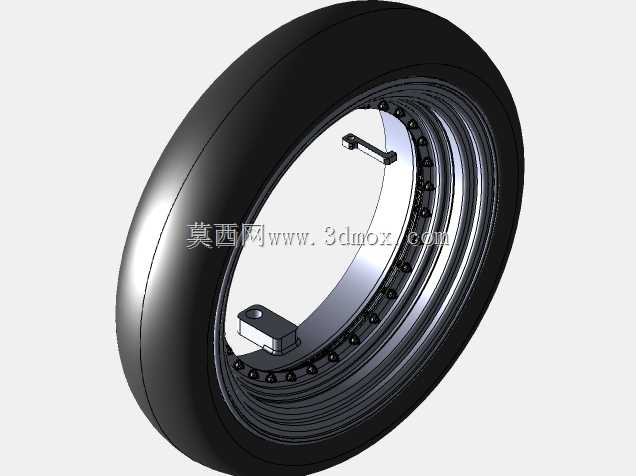

  这款无轮辋车轮结构,主要面向智能驾驶场景下的新型乘用车、概念通勤车辆开发,区别于传统依靠轮辋张紧固定轮胎的结构形式,采用环形承载骨架配合内置安装支座的设计逻辑,适配小尺寸低滚阻轮胎的安装需求。从实际应用场景来看,这类结构可适配线控底盘的智能通勤车、园区无人接驳车,也可作为轻量化概念车型的行走部件,省去传统轮辋的多片冲压焊接工序,减少装配环节的零件数量。

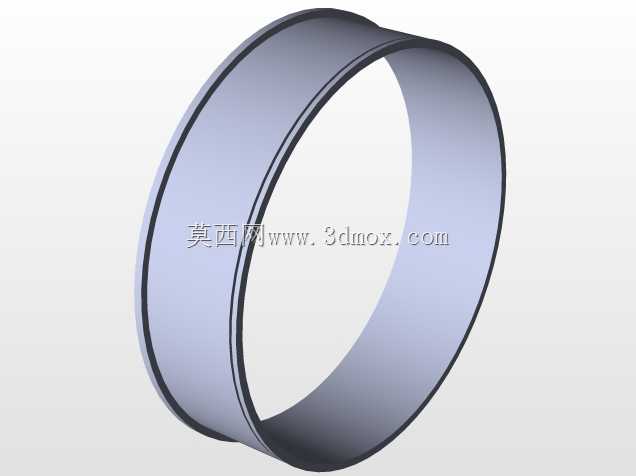

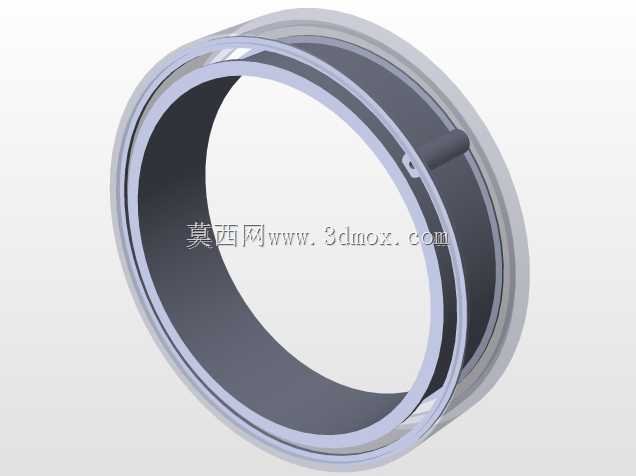

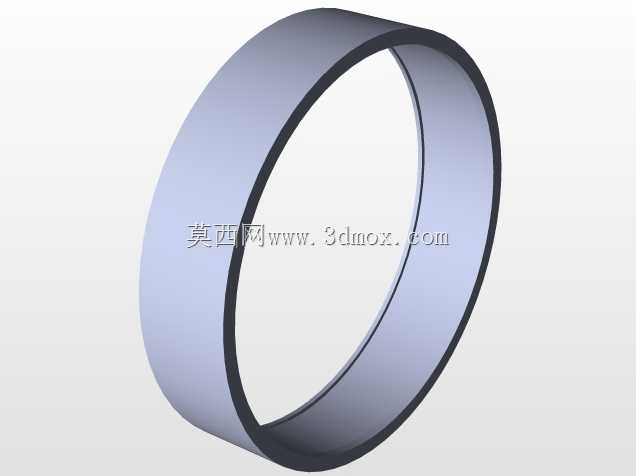

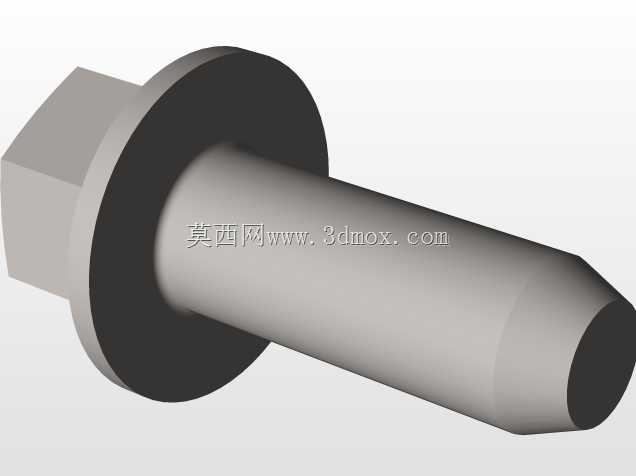

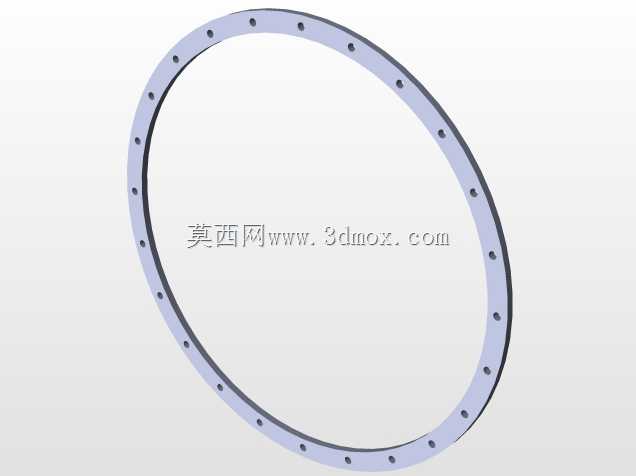

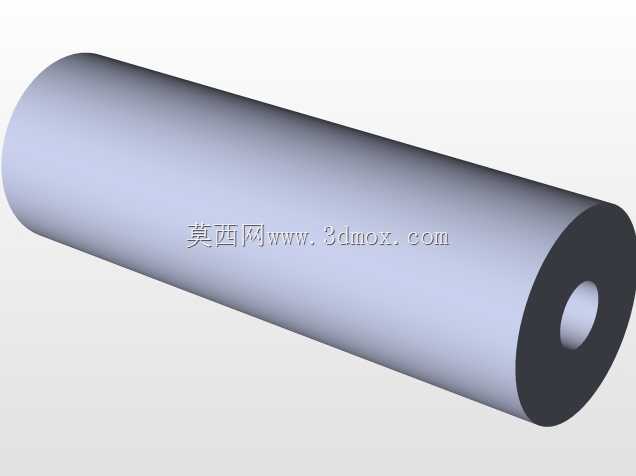

  结构设计上,环形承载主体采用多层阶梯式环形筋结构,沿周向均匀布置的定位凸点用于匹配轮胎内侧的定位卡槽,避免轮胎在承受侧向力时出现周向滑移,内置的两个对称安装支座直接与轮边驱动单元的输出法兰连接,安装孔位的同轴度公差控制在0.05mm以内,保证高速转动时的动平衡性能。安装边界方面,该车轮的径向安装尺寸适配12英寸规格的无内胎轮胎,轴向安装面到轮胎外侧的距离控制在120mm以内,支座的安装孔距适配常见的轮边电机输出端安装规格,不需要额外设计转接法兰即可完成装配。

  设计思路上,该结构摒弃了传统轮辋的中心辐条结构,将承载路径从传统的“轮辋-辐条-轮毂轴”调整为“环形承载骨架-周向加强筋-内置安装支座-驱动轴”,周向布置的滚珠式定位结构既可以承担轮胎传递的径向载荷,也能缓冲路面冲击带来的周向扭转力,相比传统钢制轮辋,在同等承载能力下可降低约18%的结构重量。实际使用过程中,该结构的轮胎拆装不需要传统的扒胎设备,松开周向的定位锁止件即可直接更换轮胎,降低了运维环节的操作难度,同时环形中空的内部空间可预留出布置轮边传感器、制动管线的位置,适配智能车辆多传感器集成的布局需求。

  从功能特性来看,该结构的环形承载主体采用一体化建模设计,避免了多零件拼接带来的应力集中问题,周向均匀分布的加强筋在保证结构刚度的同时,预留了通风散热的间隙,可带走轮边制动机构、驱动电机工作时产生的热量,避免长时间行驶出现轮胎过热的问题。安装支座的位置经过受力仿真优化,在承受3000N垂直载荷、1200N侧向载荷的工况下,最大应力集中点的应力值低于材料屈服强度的60%,满足城市通勤场景下的使用寿命要求,同时结构的动平衡校正可直接通过在环形骨架内侧加装平衡块实现,不需要额外设计平衡块安装结构,适配常规的轮胎动平衡校正工艺。
