硅片真空输送晶圆加工设备结构设计

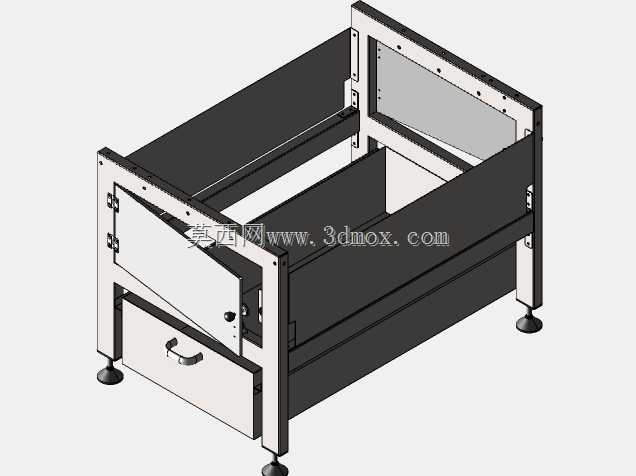

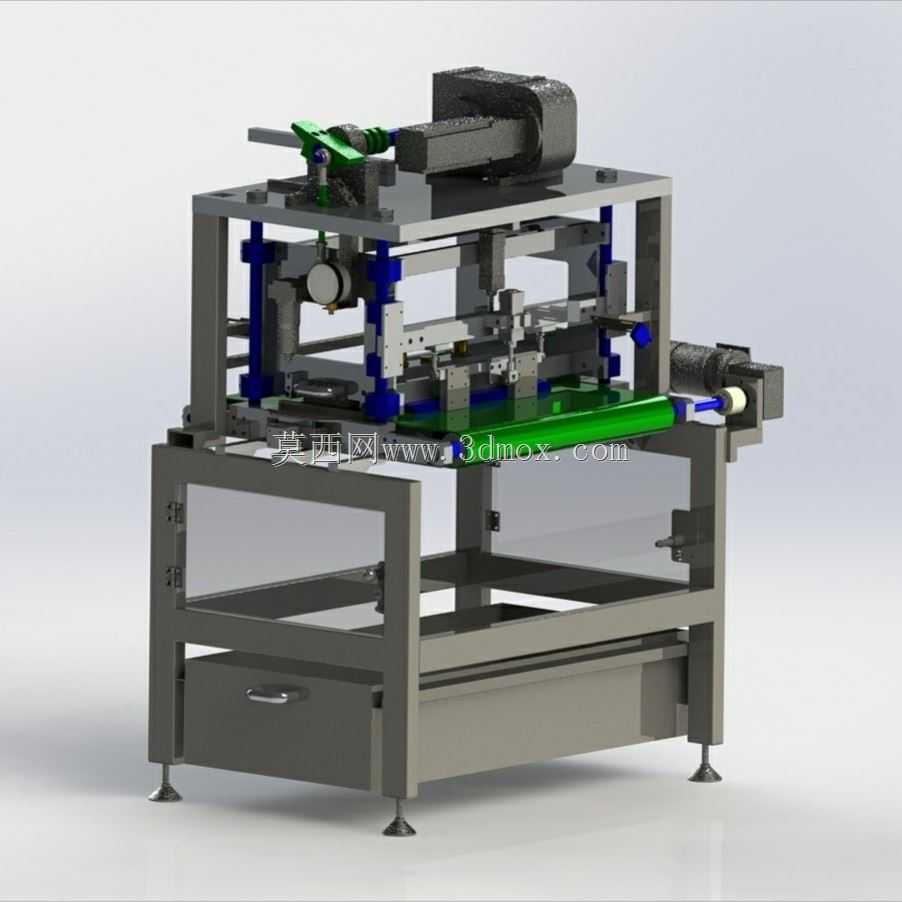

该设备面向半导体晶圆加工前段工序的产线衔接场景设计，主要应用于硅片清洗、光刻、刻蚀等工序间的硅片平稳转运环节，解决传统人工转运硅片易产生磕碰、污染、对位偏差的行业痛点，适配6-8英寸标准硅片的连续化生产输送需求，可直接嵌入现有半导体晶圆加工产线，实现上下游工序的无间断物料衔接。设备核心功能为依托真空吸附原理完成硅片的承托与输送，运行过程中通过均匀分布的真空吸附孔在硅片下表面形成稳定负压层，全程避免硅片与硬质输送面产生刚性摩擦，同时可根据上下游设备的节拍调整输送速度，匹配不同工序的加工节奏，减少硅片在工序衔接处的等待时长，降低硅片暴露在洁净车间外环境的污染风险。从设计思路来看，整机采用分层式框架结构，底层为设备支撑与储物单元，配置可调节脚杯来适配不同车间地面的安装平整度，底部抽屉结构可用于放置真空管路备件、日常维护工具，减少设备周边的零散物品堆放，适配洁净车间的5S管理要求；中层为输送执行单元，采用绿色防静电输送面板搭配双侧导向限位结构，避免硅片输送过程中出现偏移、滑落问题，导向结构采用可调式设计，可根据不同尺寸的硅片调整导向间距，无需更换核心输送部件即可适配多规格硅片的生产需求；上层为真空发生与动力传动单元，将真空泵、传动电机等振动源部件布置在框架上层，通过减震垫与框架主体连接，减少振动传递至输送面影响硅片的平稳性，传动结构采用同步带传动方案，传动精度高、运行噪音低，适配洁净车间的低噪运行要求。设备整体外形尺寸适配标准半导体产线的安装边界，宽度方向预留足够的操作维护空间，高度方向与主流晶圆加工设备的出料口高度匹配，无需额外搭建增高架即可完成对接安装，设备侧边预留真空管路、电源线路的走线槽，所有线路均内置在框架型材内部，避免外露线路积尘影响洁净车间环境。整机框架采用工业铝型材搭配不锈钢连接件组装，自重较轻且结构强度充足，表面无突出棱角与卫生死角，便于日常清洁擦拭，所有与硅片接触的部件均采用防静电材质制作，避免静电击穿硅片内部电路造成产品报废，真空吸附回路配置压力传感器，当负压值低于安全阈值时会自动触发停机预警，避免硅片因吸附力不足掉落破损。
