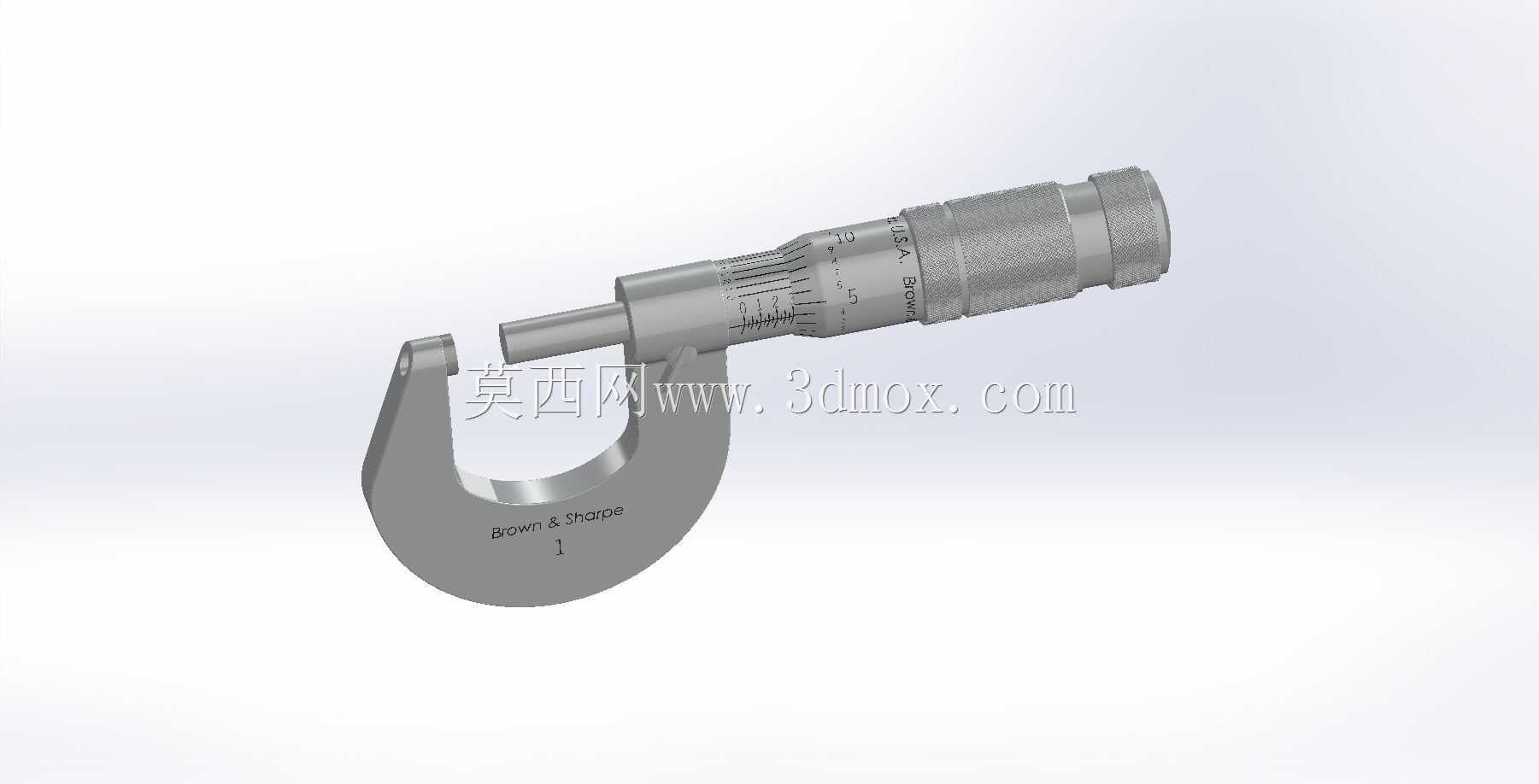

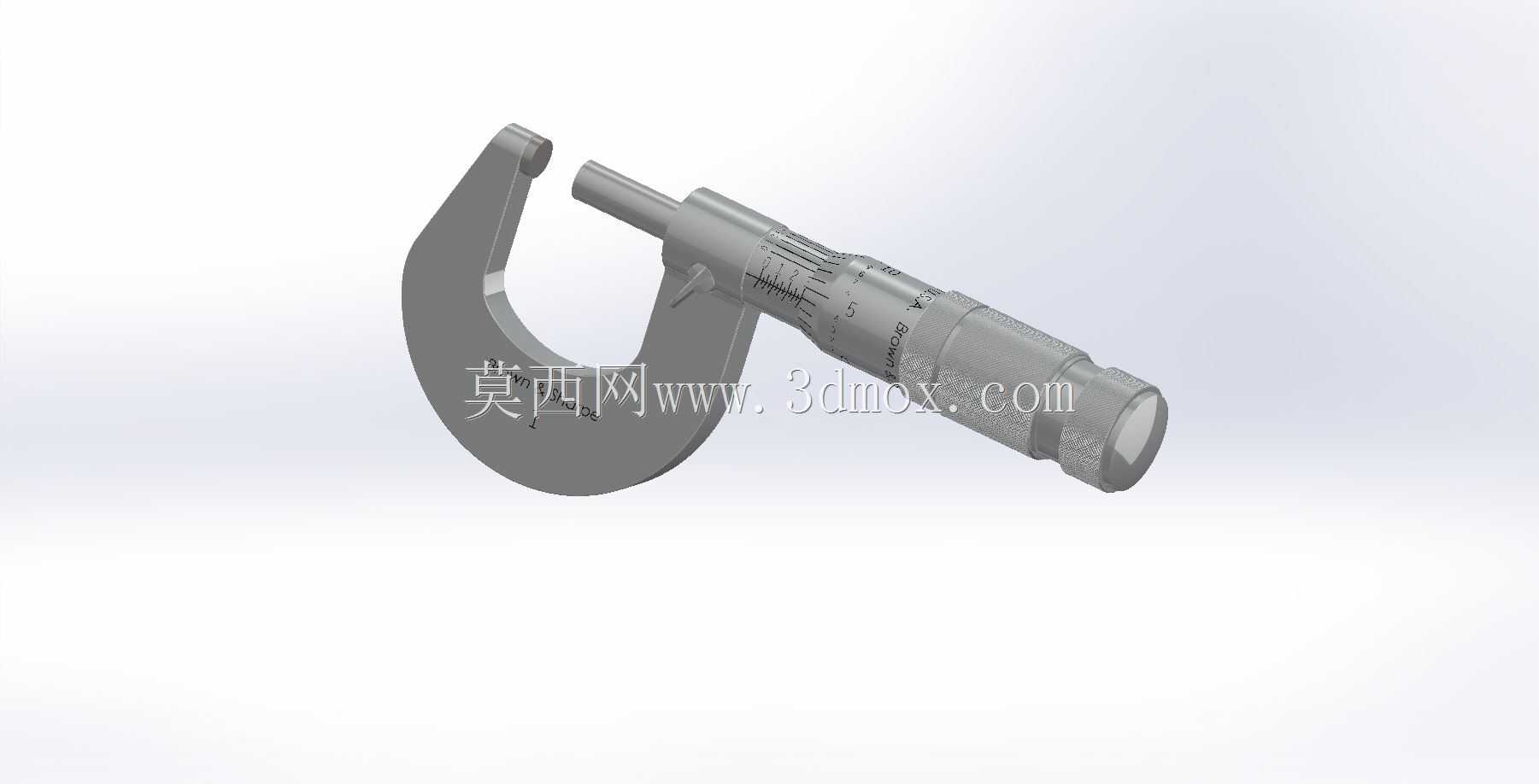

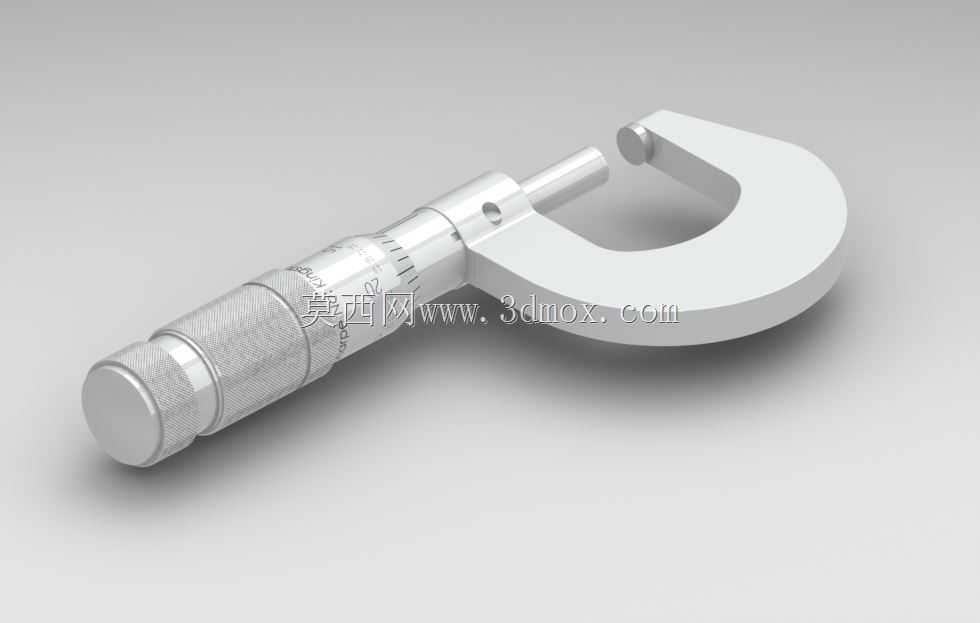

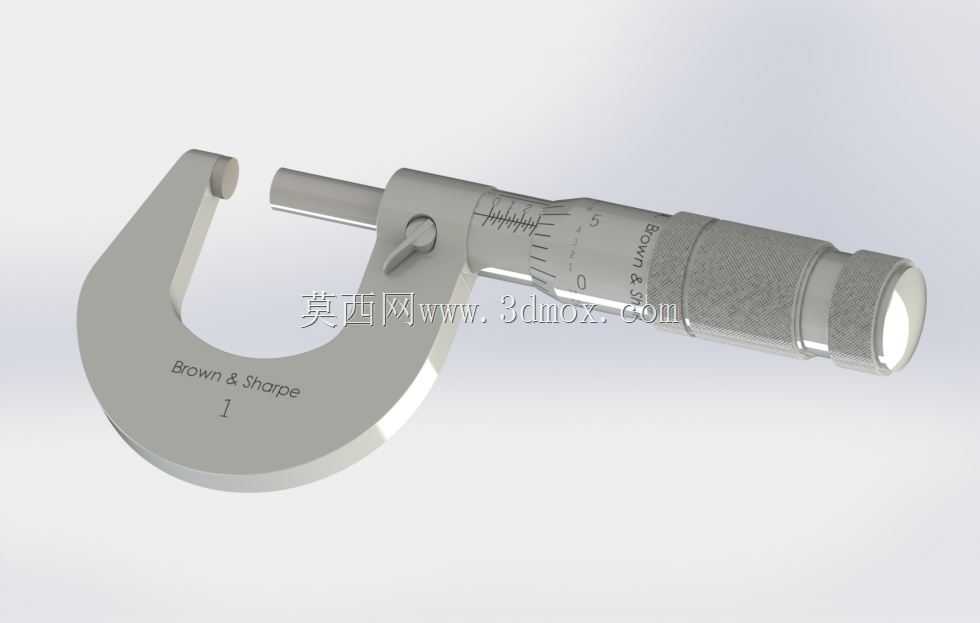

1英寸量程外径精密千分尺结构设计

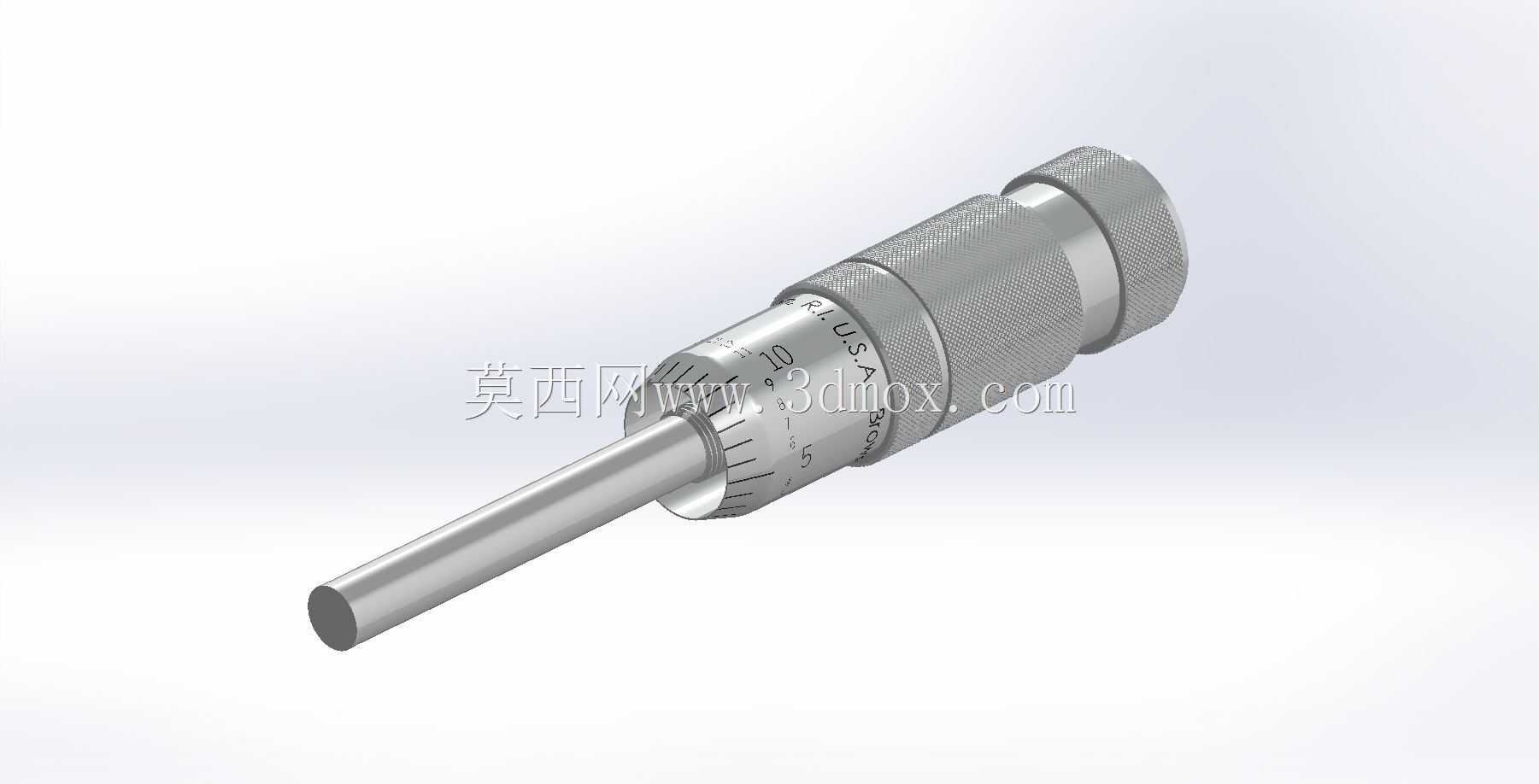

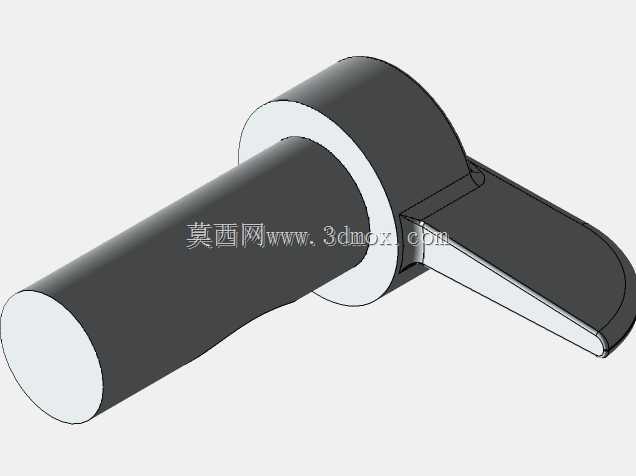

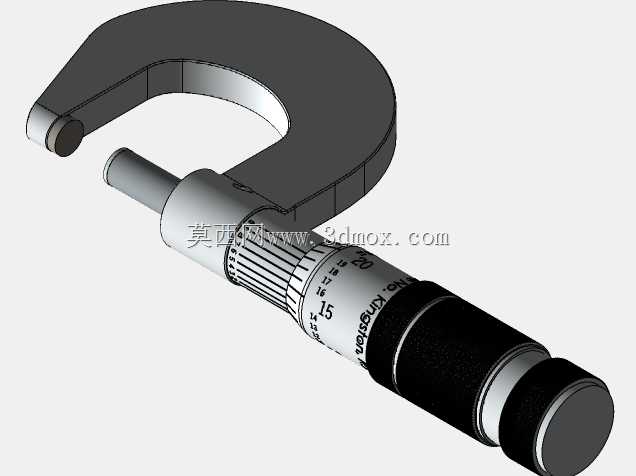

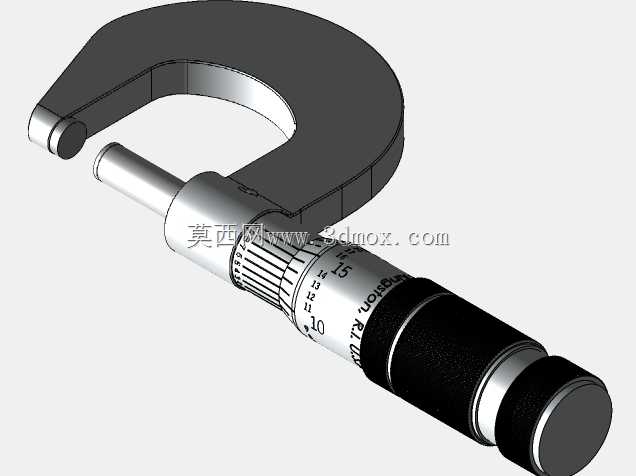

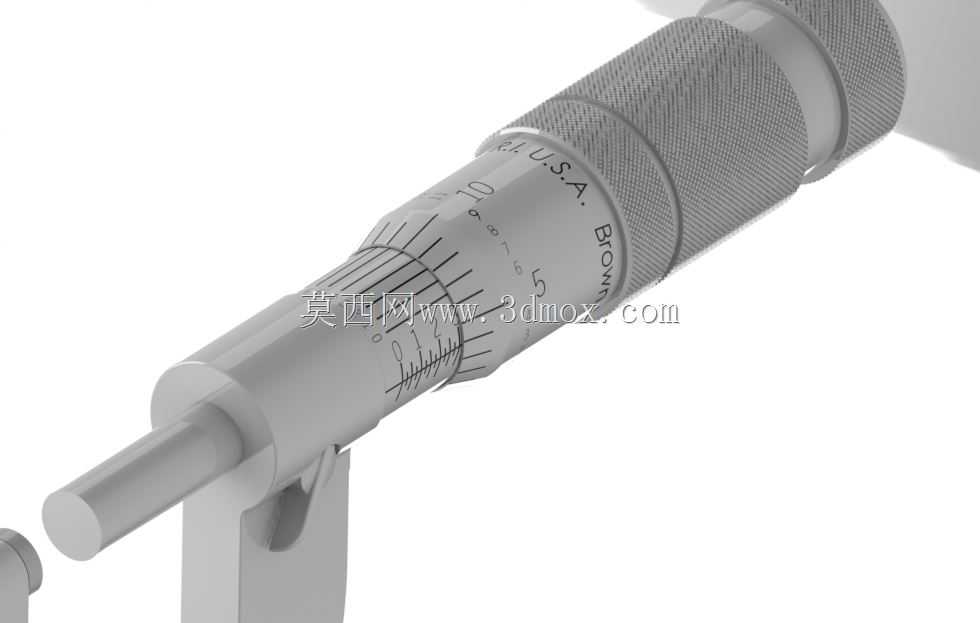

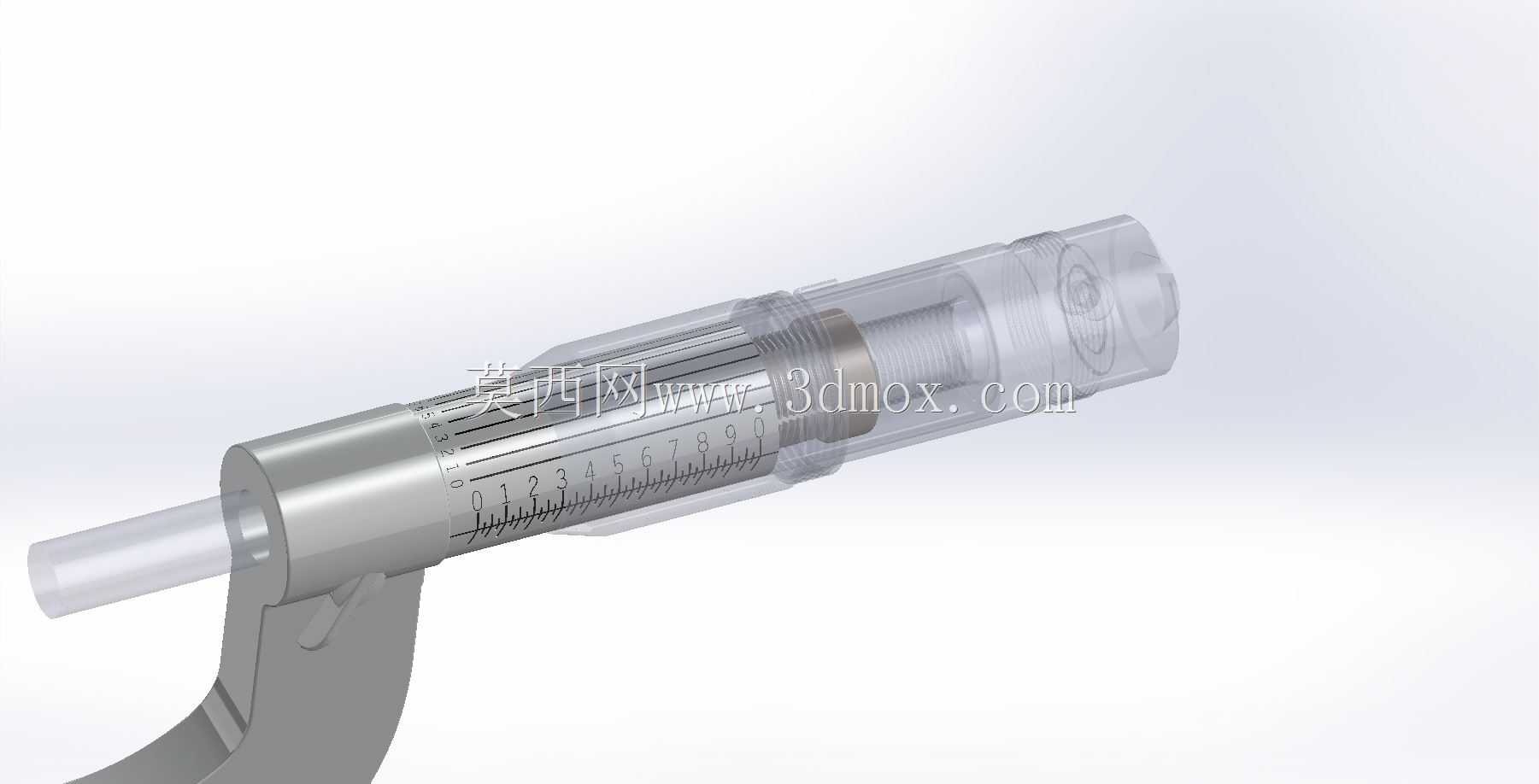

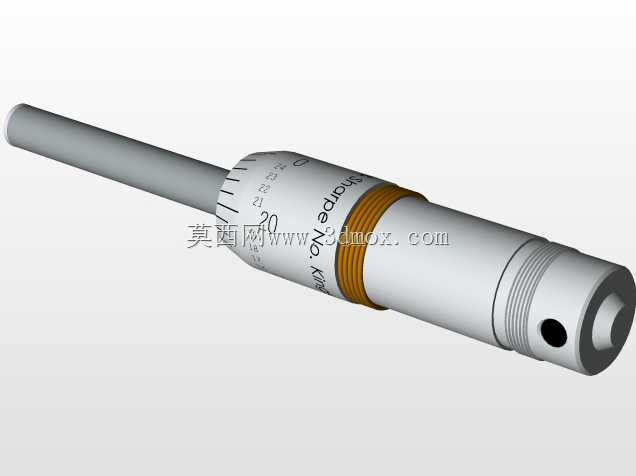

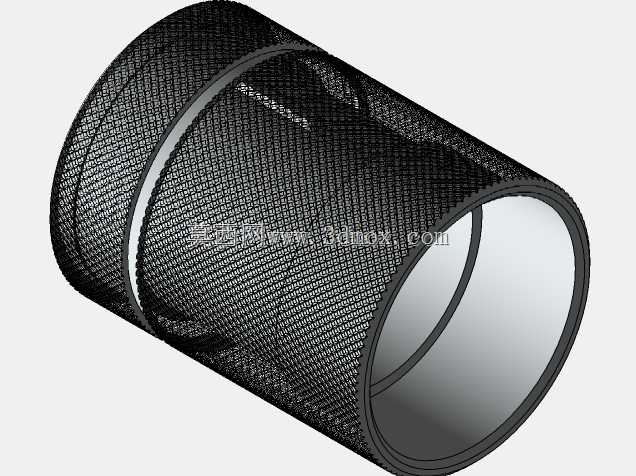

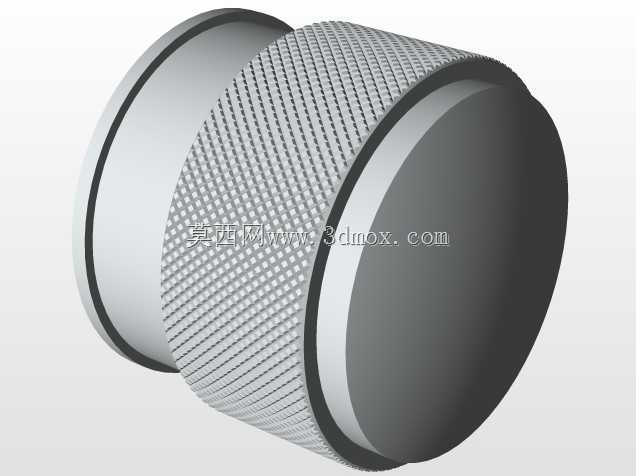

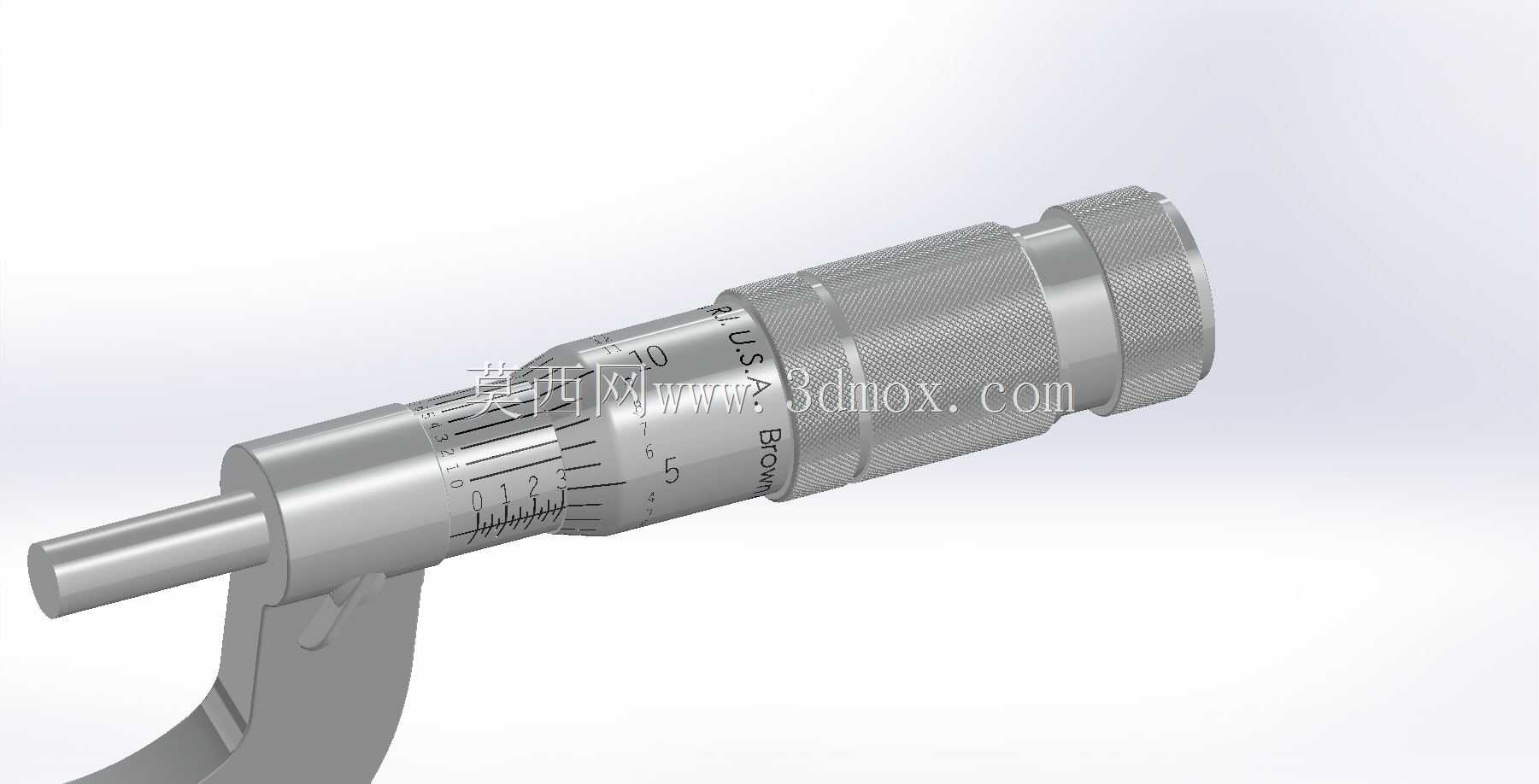

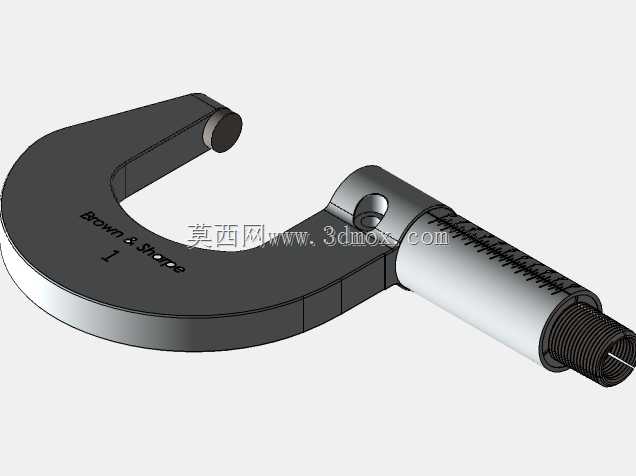

这款1英寸量程外径千分尺，是机械加工、精密检测场景中不可或缺的接触式长度测量器具，主要用于工件外径、厚度、形位公差的高精度尺寸核验，常见于五金零件加工车间、计量校准实验室、精密装配工位，能够满足IT级公差要求的工件尺寸判定，在小尺寸五金件、精密轴类零件、薄壁零件的尺寸检测环节发挥核心作用。从功能特性来看，这款千分尺采用螺旋测微原理，通过精密螺纹副将旋转运动转化为测砧的直线位移，配合微分筒与固定套筒的刻度组合，可实现0.001英寸级的读数精度，尺架采用弓形开口设计，能够适配1英寸量程内的各类圆形、方形、异形工件的外尺寸测量，测砧与测微螺杆的测量端面经过精密研磨，平面度与平行度严格控制，避免测量面形位误差带来的读数偏差，锁紧装置可在测量完成后固定测杆位置，方便读数记录与工件复测，棘轮测力机构能够保证每次测量的接触压力恒定，避免因测力过大导致工件变形或测杆磨损，保障长期测量的一致性。在设计思路上，这款千分尺充分兼顾了手持操作的人机工学与测量精度的稳定性，弓形尺架做了轻量化的弧度优化，握持时重心贴合手掌，长时间手持检测不易产生疲劳，尺架表面做了哑光防锈处理，既能够抵抗车间环境中的切削液、手汗腐蚀，也避免反光干扰刻度读数，微分筒表面做了滚花纹理处理，旋转调节时摩擦力适中，戴劳保手套操作也能精准控制进给量，不会出现打滑微调困难的问题。从外形尺寸与安装边界来看，这款千分尺整体为手持便携结构，无需固定安装即可使用，弓形尺架的开口深度适配常规小尺寸零件的测量需求，测微螺杆的行程完全覆盖0-1英寸的测量范围，整体外形紧凑，可直接放入工具腰包或计量工具箱携带，能够满足车间流动检测、工位首件检验、实验室抽样检测等多场景的使用需求，各活动部件的配合间隙经过严格控制，既保证旋转调节的顺滑度，也避免间隙带来的回程误差，固定套筒的刻度线采用蚀刻填漆工艺，长期使用不会出现刻度磨损模糊的问题，适配工业场景下高频次的使用需求。
