立式可旋转产品陈列支撑装置结构设计

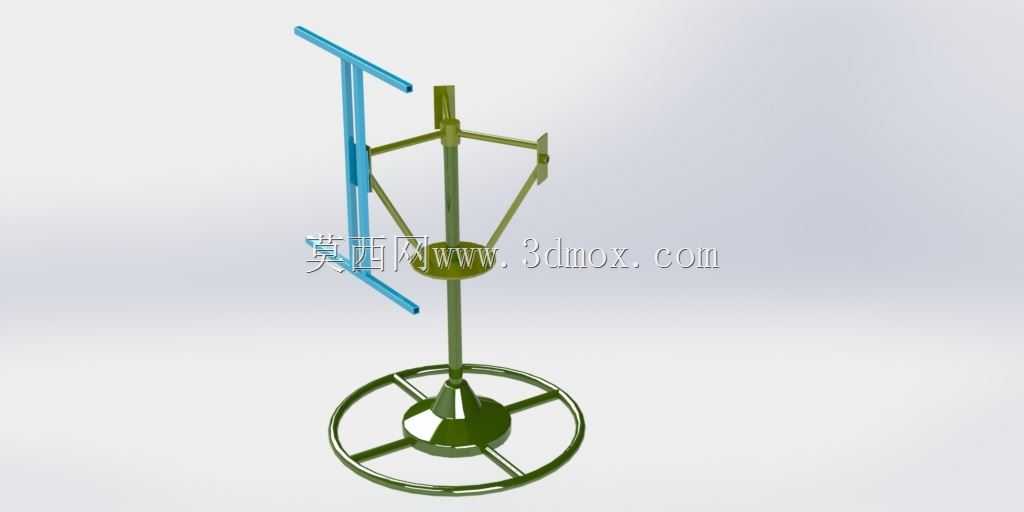

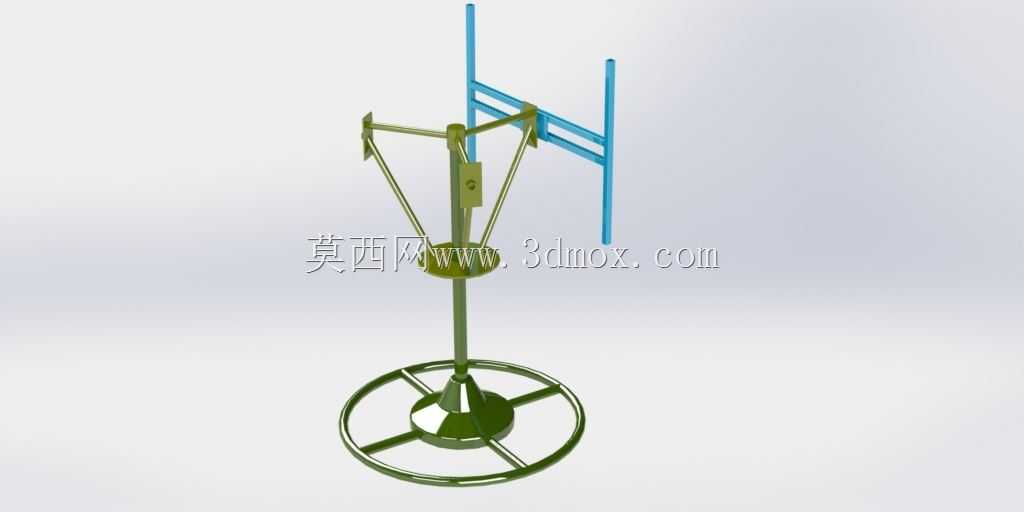

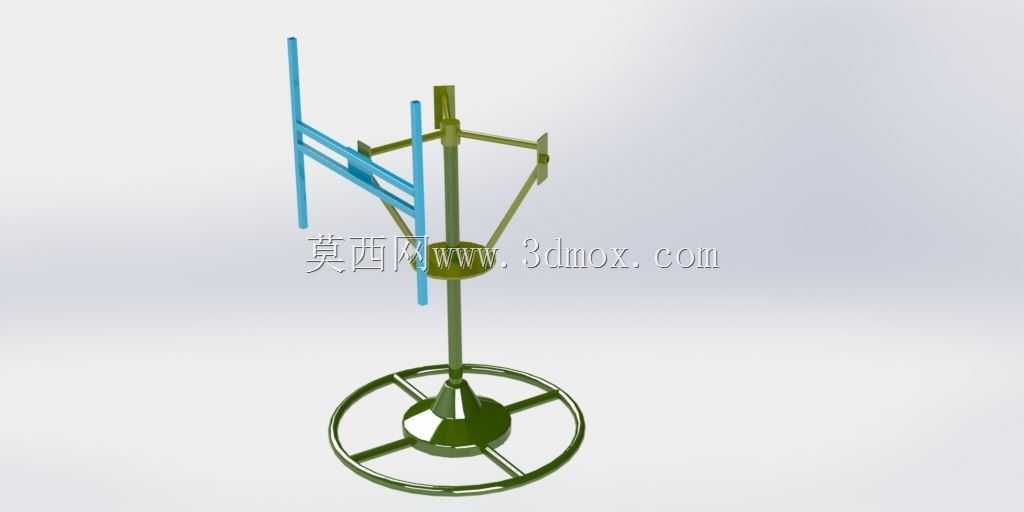

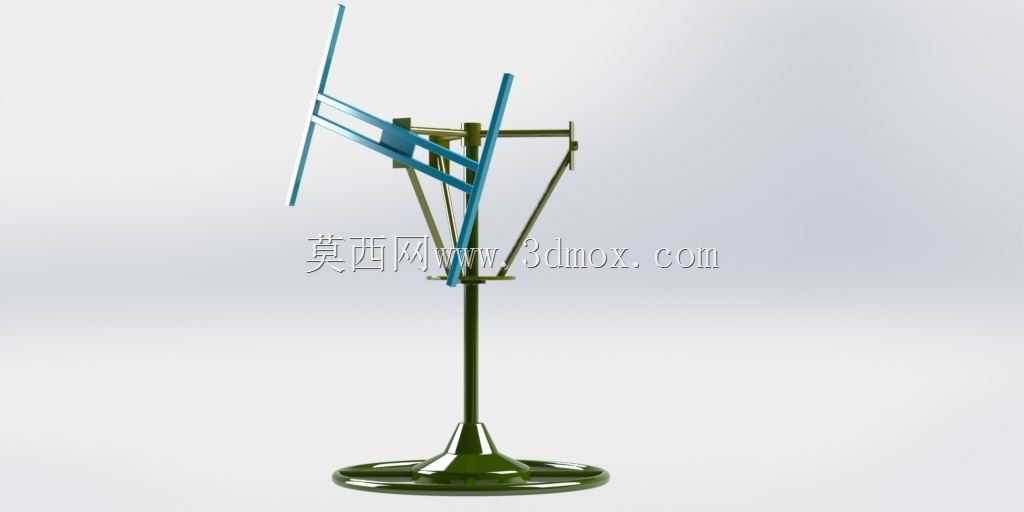

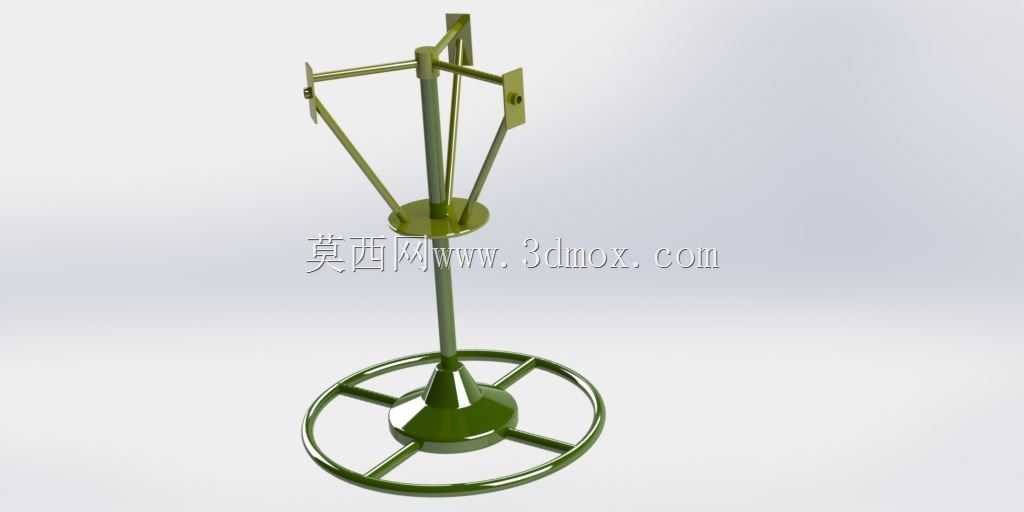

　　在零售终端陈列、展会样品展示、工业产品出厂前外观核验等场景中，固定角度的静态展示支架往往无法满足观察者全方位查看产品细节的需求，这类立式旋转展示支撑装置正是为适配这类场景开发的结构件。从实际使用逻辑出发，该装置的核心承载逻辑围绕中心立柱展开，底部采用环形轮辐式底座结构，区别于整块实心底盘的设计，轮辐式的支撑筋在保证底座支撑半径、提升整体抗倾覆能力的同时，有效降低了整体结构自重，底座中心设置的锥形过渡段与中心立柱采用过盈配合加径向顶丝的固定方式，既保证了立柱的垂直安装精度，也避免了长期旋转使用后立柱出现晃动偏移的问题。中心立柱上部设置的多组斜向支撑臂，采用三角形稳定结构布局，每组支撑臂末端都预留了产品安装接口，

　　可适配不同规格的待展示产品装夹需求，支撑臂与中心立柱的连接位置设置了可调锁紧结构，可根据待展示产品的尺寸、重心位置调整支撑臂的张开角度，保证装夹后整体重心落在底座支撑范围内，避免旋转过程中出现重心偏移导致的倾倒风险。装置后侧设置的立式蓝色框架结构，可作为展示信息牌的安装载体，也可加装小型照明组件为待展示产品提供补光，框架与中心立柱采用独立的连接固定方式，不会随上部支撑结构同步旋转，保证展示信息始终面向观察者的主要通行方向。从安装边界来看，该装置的底座最大外径控制在常规展示台面的承载范围内，放置时无需对台面做额外打孔固定，仅依靠自身底座重量即可保证使用稳定性，中心立柱的高度适配成年人站立时的视线高度，待展示产品装夹完成后，

　　产品核心展示面刚好落在观察者的舒适视线区间内，无需刻意低头或仰头即可查看产品全貌。旋转功能的实现依托中心立柱内部的回转结构，转动阻尼经过适配调整，既可以用手轻拨实现连续转动展示，也可以在任意角度停留，方便观察者停留在特定角度查看产品细节，不会出现转动过松一碰就转、或是转动过紧难以调整角度的问题。在结构设计过程中，特意规避了外露的尖锐棱角，所有支撑臂的末端、底座的边缘都做了圆弧过渡处理，避免在展会、门店这类人流较大的使用场景中剐蹭过往人员，同时整体结构的装拆逻辑清晰，底座、立柱、支撑臂、后侧框架都可实现快速拆分，收纳时可将各部件叠放，大幅降低仓储和运输过程中的空间占用，运输过程中也不易因磕碰出现结构变形。针对不同的使用场景，

　　支撑臂的安装接口预留了拓展空间，可根据待展示产品的安装孔位定制转接件，无需改动主体结构即可适配电子产品、小型五金件、工艺摆件等多种类型产品的展示需求，主体结构采用金属材质焊接成型，表面做喷塑处理，长期使用不易出现锈蚀、掉漆问题，可适应门店、展会、生产车间核验区等不同环境的使用要求。
