便携折叠式袖珍手持放大镜结构设计

　　日常现场检修、户外勘测、纸质文档小字核验这类场景里，大尺寸台式放大镜完全无法适配移动作业需求，这类场景对观测工具的核心要求是随身可带、取出即用、收纳后无突出易损结构，不会刮蹭口袋内的其他物件，也不会因为日常携带的磕碰刮花光学镜面。这款折叠袖珍放大镜的结构设计，完全围绕随身便携的实际使用痛点展开，没有多余的装饰性结构，每一处造型都服务于功能实现。

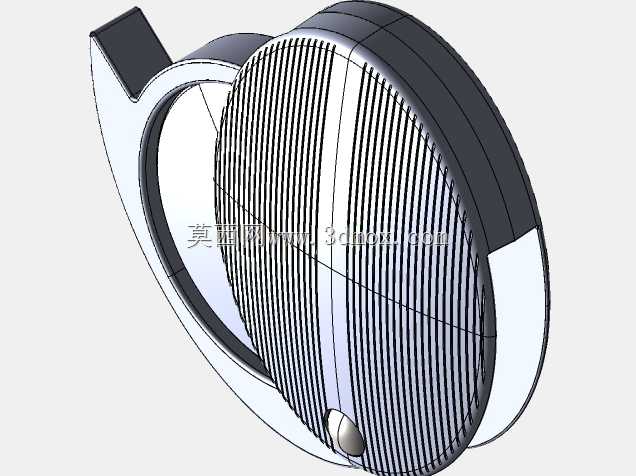

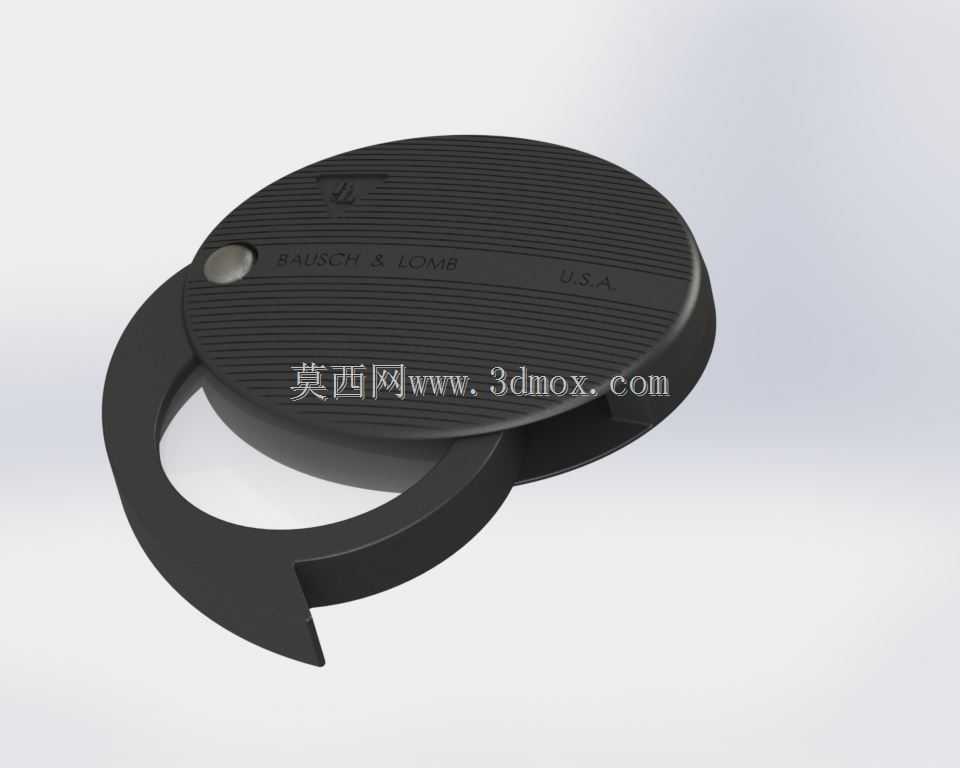

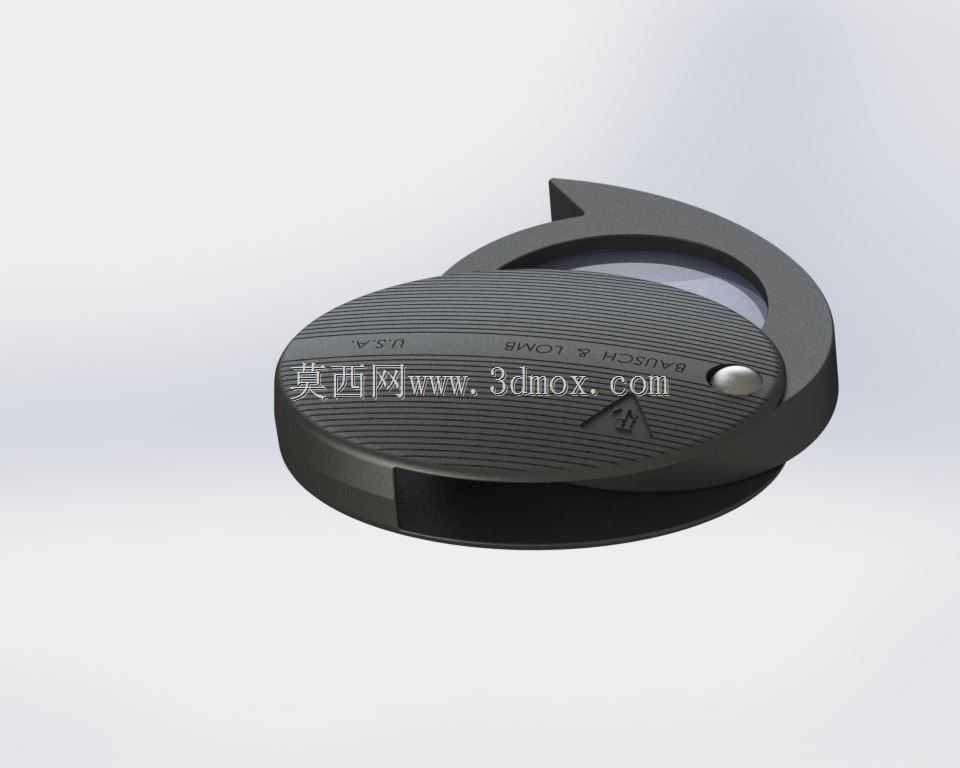

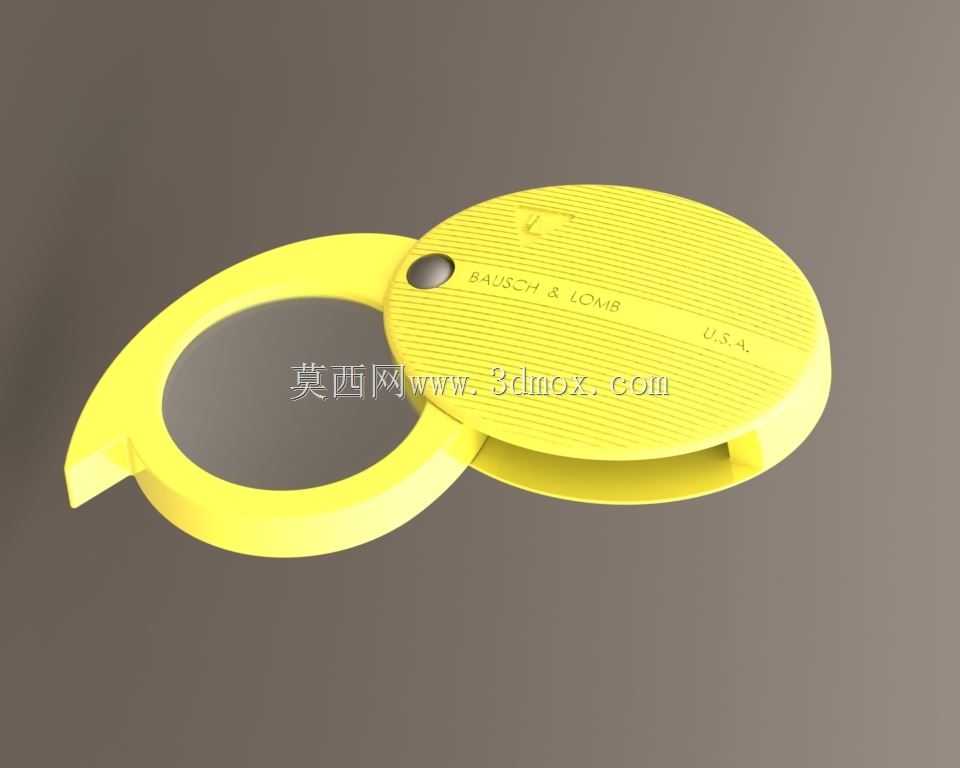

　　从结构逻辑来看，产品采用一体化旋转折叠的开合方案，镜片保护盖与手持指环通过端部的转轴结构连接，转轴处设置了阻尼定位结构，开合到任意角度都能保持稳定姿态，不会出现使用过程中盖体自行滑落遮挡视线的问题。收纳状态下，圆形保护盖完全覆盖光学镜片，盖体内侧贴合镜片边缘设置了一圈浅槽定位结构，闭合后镜片与盖体内壁保留0.2mm左右的安全间隙，既避免日常携带时灰尘、毛絮直接附着在镜片表面，也防止硬质颗粒刮伤镜片镀膜，影响观测清晰度。

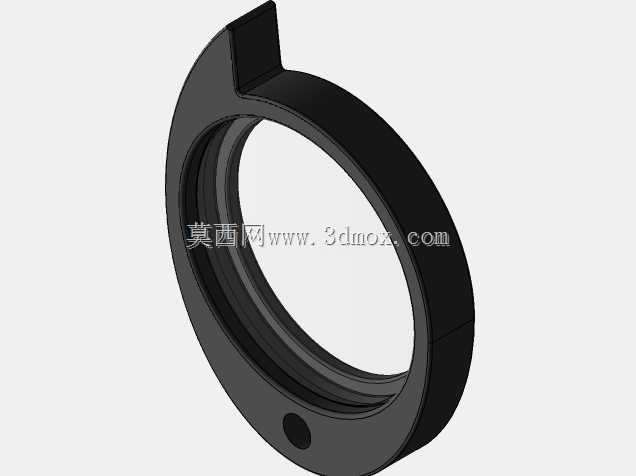

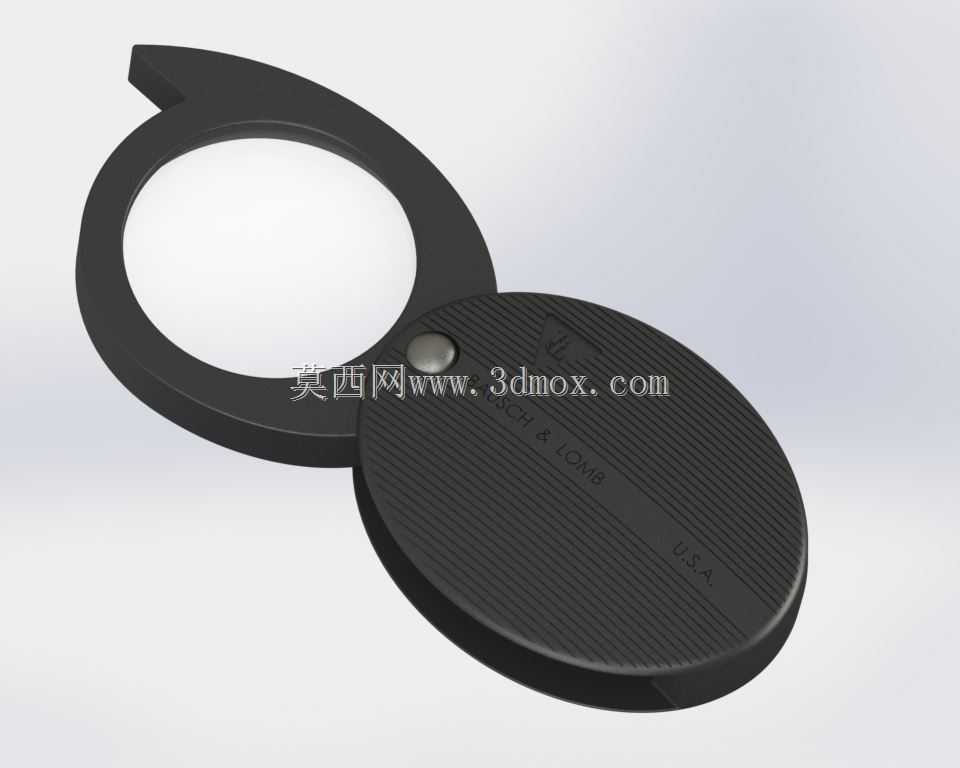

　　手持部位采用闭环指环式设计，区别于传统长柄放大镜的握持结构，使用时可以直接将手指穿入指环内，无需持续用力握持，长时间手持观测也不会出现手部酸胀的问题，指环的边缘做了全周R0.8的圆角过渡，接触皮肤的位置没有锐边棱角，即使夏季手部出汗，也不会出现硌手、刮蹭皮肤的问题。指环靠近转轴的位置延伸出一段小尺寸撬边结构，不需要额外设计抠手位，指甲卡入撬边就能轻松掀开保护盖，单手握持状态下就能完成开合操作，完全适配户外、检修现场单手操作的使用需求。

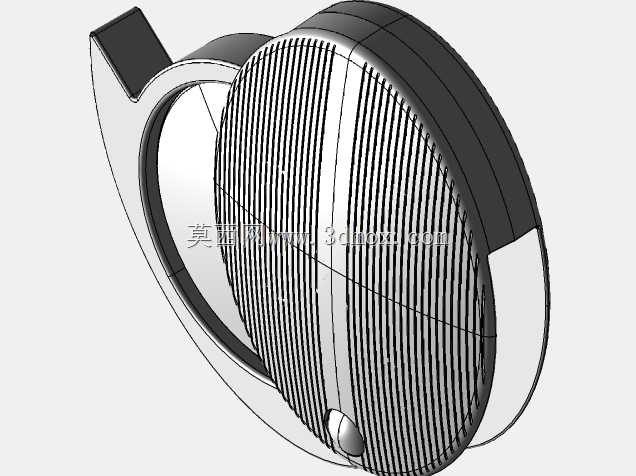

　　保护盖的上表面做了细密的横向防滑筋条，一方面增加收纳状态下手指接触的摩擦力，从口袋里取出时不会打滑脱手，另一方面筋条形成的凹凸结构也提升了盖体的结构刚度，薄壳结构的盖体即使受到垂直方向的挤压，也不会出现凹陷变形蹭到镜片的问题。盖体表面的标识区域采用下沉式浅槽设计，标识内容填充在槽内，日常携带摩擦不会磨掉标识内容，也不会因为标识凸起增加收纳时的厚度。

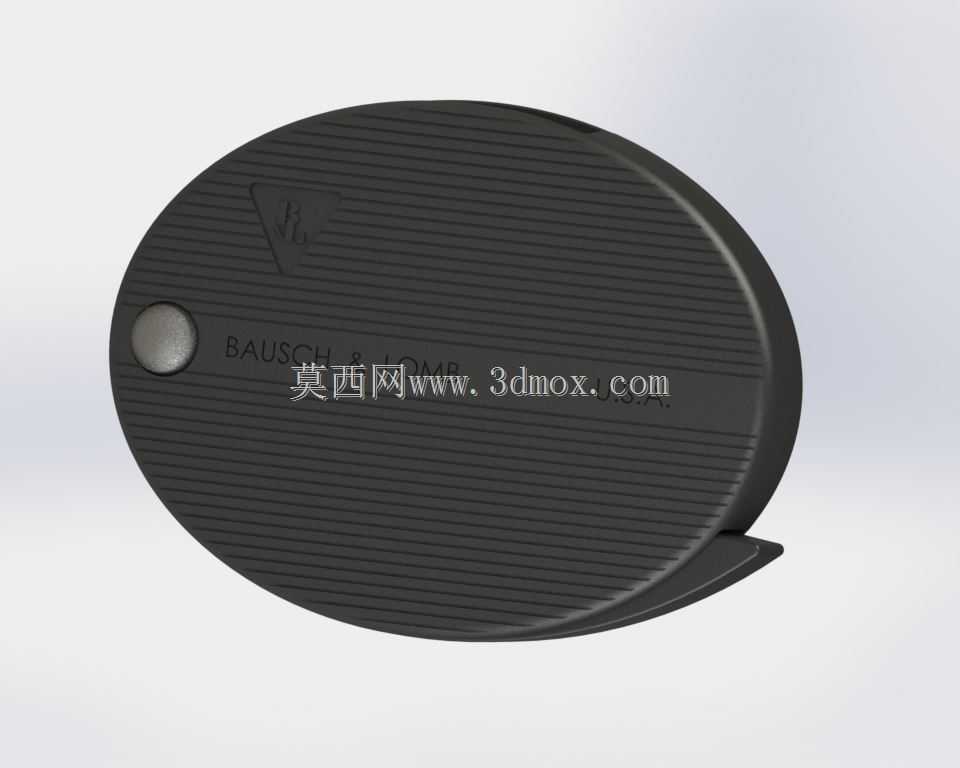

　　尺寸设计上，这款放大镜完全适配日常随身收纳的边界要求，收纳状态下整体轮廓为带指环的扁圆形，最大厚度不超过8mm，整体最大外轮廓尺寸可以轻松放入牛仔裤口袋、工作服上衣口袋甚至小型工具包的侧袋内，不会因为尺寸过大产生硌坠感。镜片采用圆形光学镜片，有效通光直径满足近距离观测细小零件纹路、印刷字体、线路板焊点的需求，观测时不需要刻意调整距离就能获得清晰的视野，焦距经过反复调校，手持状态下镜片距离观测面2-3cm即可达到最佳放大效果，符合普通人手持操作的自然姿态，不需要刻意抬高手臂或者调整姿势。

　　转轴结构的设计充分考虑了长期使用的磨损问题，转轴采用过盈配合的塑料铆接结构，不需要额外加装金属销轴，装配工序简单，长期反复开合也不会出现松垮、轴销脱落的问题，开合的阻尼感经过调校，既不会因为阻尼过大难以单手掀开，也不会因为阻尼过小无法保持打开状态。保护盖与指环闭合的位置设置了微小的卡扣凸点，收纳状态下盖体不会因为口袋内的晃动自行翻开，对镜片的防护更可靠。

　　从实际使用场景出发，这款结构设计可以覆盖多类人群的使用需求：设备检修人员现场查看设备铭牌上的细小参数、磨损的零件编号；户外作业人员查看地图上的细小标注、设备刻度；日常使用中查看药品说明书、产品小字标识，甚至古玩鉴赏、邮票核验这类需要近距离放大观测的场景，都能通过这款便携放大镜满足需求。整个产品的所有结构都采用注塑成型工艺，没有复杂的倒扣结构，模具设计简单，量产时的成型效率高，装配环节只需要将镜片卡入盖体的定位槽，再将指环与盖体通过转轴铆接即可完成组装，不需要额外的紧固件，生产组装成本可控，适合大批量量产。

　　结构细节上，镜片的安装槽设置了一圈0.3mm的定位凸筋，镜片压入后靠塑料的弹性变形卡紧，不需要额外点胶固定，后期如果镜片出现磨损，也可以自行撬开更换，维护难度低。指环的内圈尺寸按照成年人手指的平均维度设计，戴薄款劳保手套时也能顺利穿入，适配工业场景下戴手套操作的使用习惯，不会出现只能裸手使用的局限性。整个产品没有多余的突出结构，收纳状态下所有外边缘都做了圆角过渡，放在口袋里不会勾挂衣物纤维，也不会刮伤口袋内的手机屏幕、卡片等其他随身物品。
