带安装耳的金属印刷电路板防护外盖

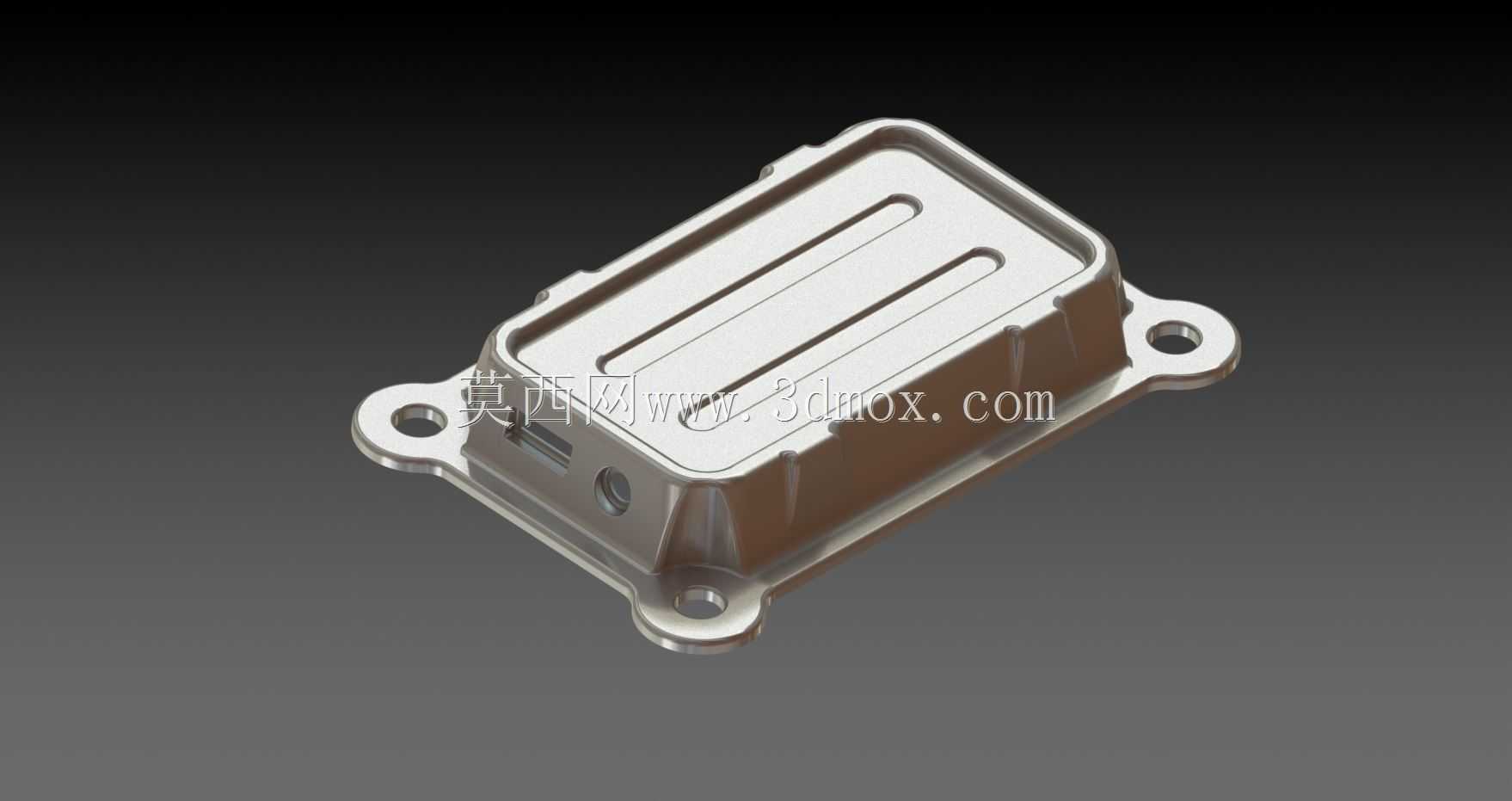

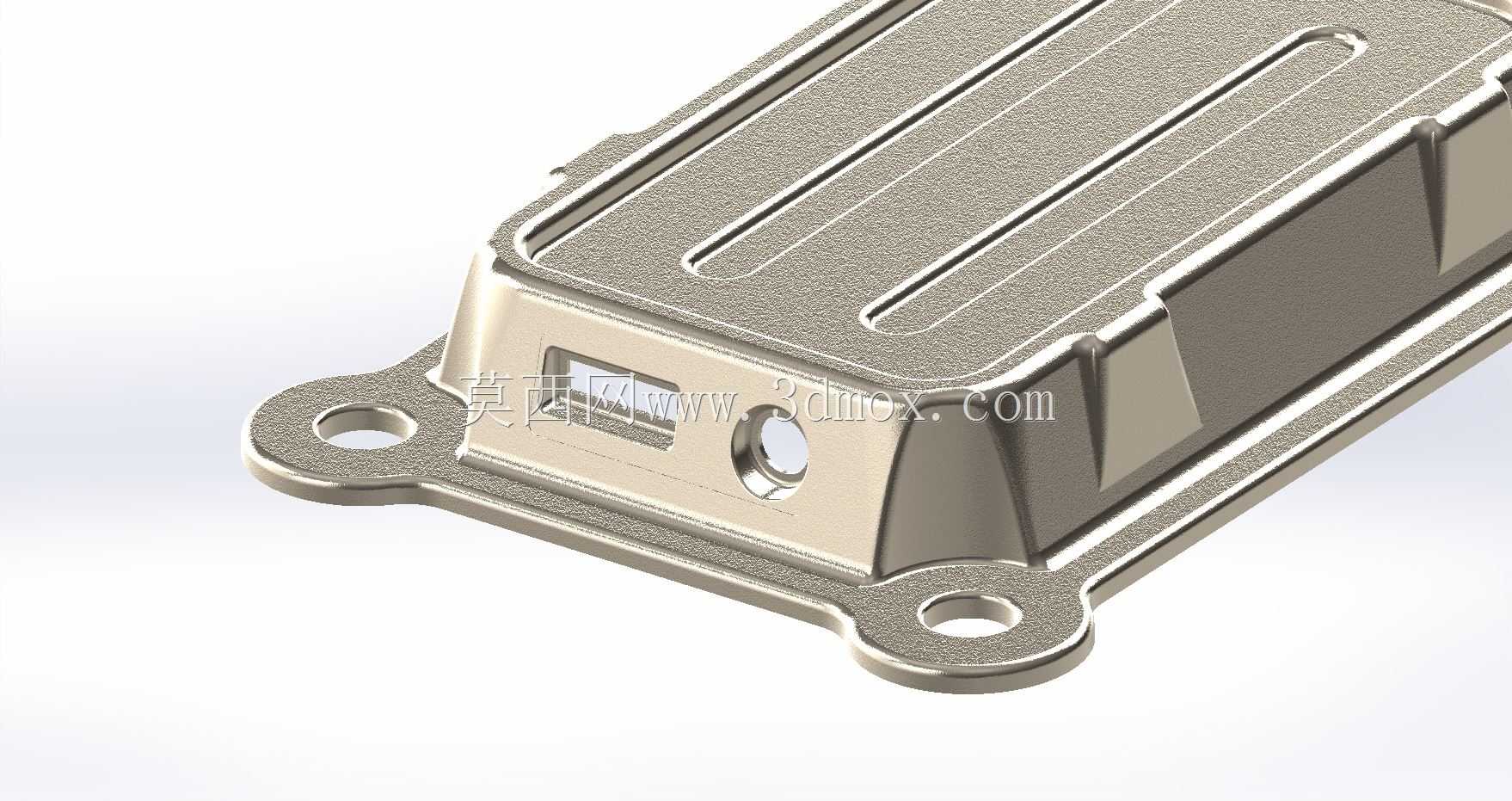

　　这款电路板防护外盖主要应用于车载电控单元、工业控制模块、户外传感装置等需要对内置印刷电路板做物理防护的场景，日常工况中可隔绝外界粉尘、溅水以及外力磕碰对板载电子元件的损伤，同时兼顾一定的电磁屏蔽辅助作用，避免板载信号受外界杂波干扰。从结构设计来看，盖体采用带翻边的盒型结构，主体型腔做了内凹处理，型腔内部预留的空间可完全容纳常规厚度的印刷电路板以及板载的接插件、电容等凸起元件，避免装配后元件与盖体内壁发生干涉。盖体边缘一体延伸出三个带通孔的安装耳，安装耳的位置做了局部加厚处理，避免螺丝锁附时出现应力集中导致耳位断裂，安装孔的孔径适配常用的M3自攻螺丝或者铜柱螺柱，孔位周边做了沉台设计，锁附后螺丝头部不会突出盖体表面，

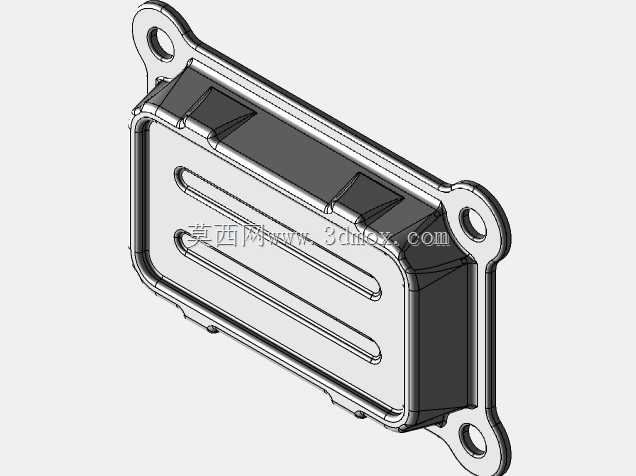

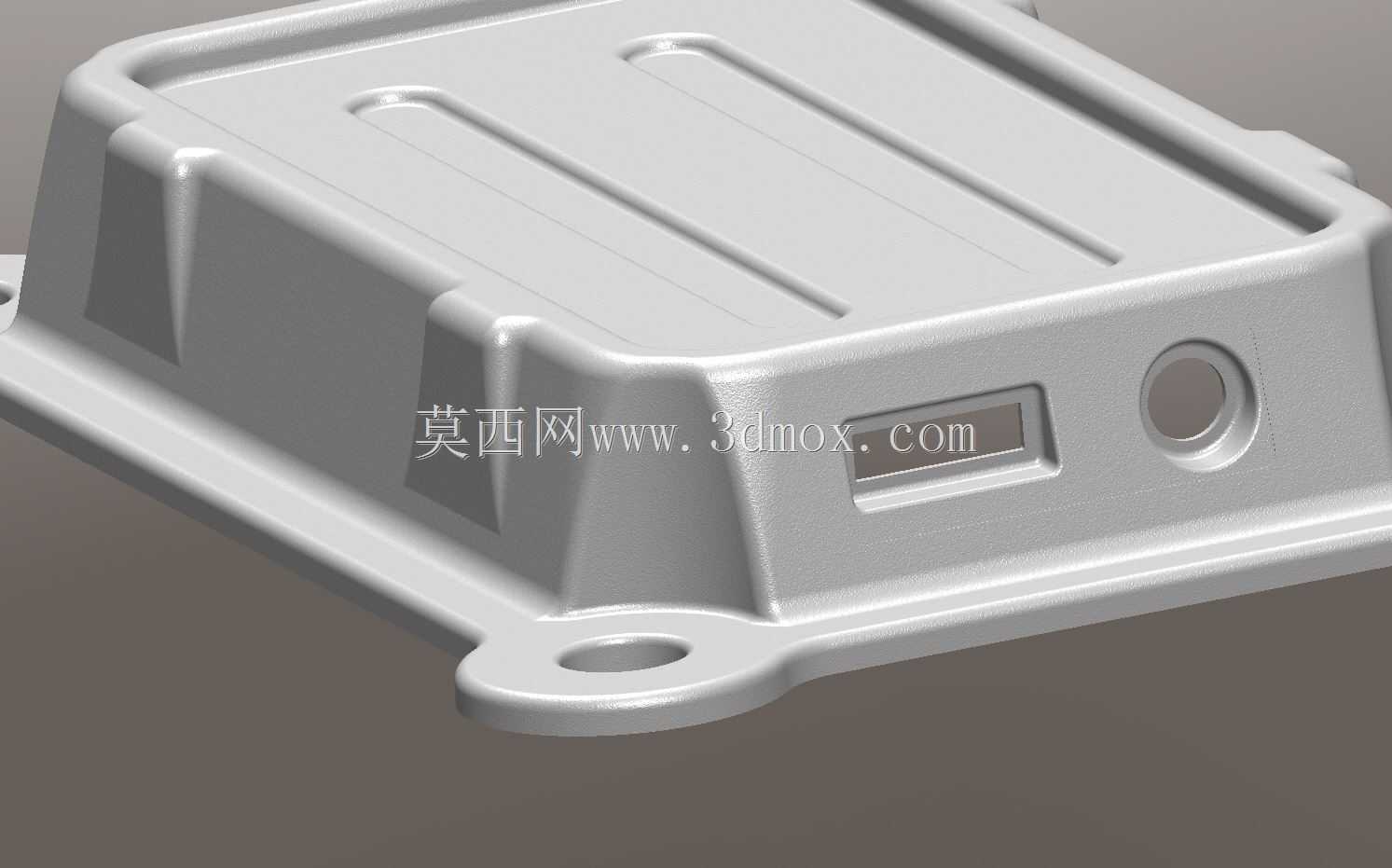

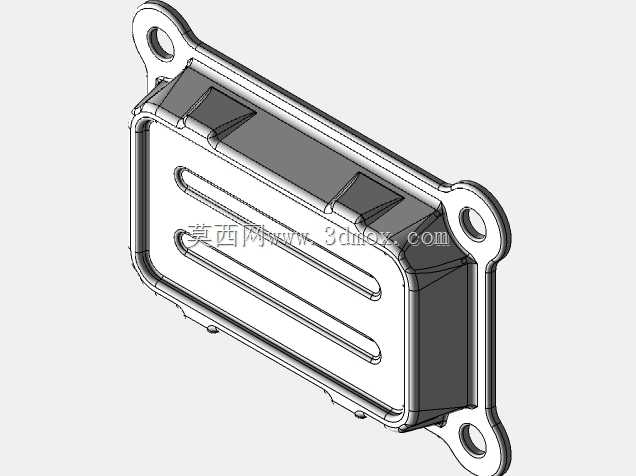

　　保证安装面的平整度。盖体顶面设计了三条平行的内凹加强筋，既可以提升盖体整体的结构刚性，减少薄金属板冲压后的形变翘曲问题，也能在盖体堆叠存放时增加摩擦力，避免滑落。侧面预留的开口位置对应电路板的外接接口位，开口边缘做了卷边处理，避免装配时划伤连接线或者操作人员的手部。设计过程中优先考虑了冲压加工的工艺可行性，所有转角位置都做了适配冲压模具的圆角过渡，没有尖锐的直角结构，减少模具加工的难度以及冲压时的应力开裂风险，翻边高度控制在合理范围，既保证盖体与底座扣合时的定位精度，也避免翻边过高导致冲压脱模困难。安装边界方面，三个安装耳的中心距按照常规电控模块的通用安装尺寸设计，可直接适配市面上多数同规格的电路板安装底座，

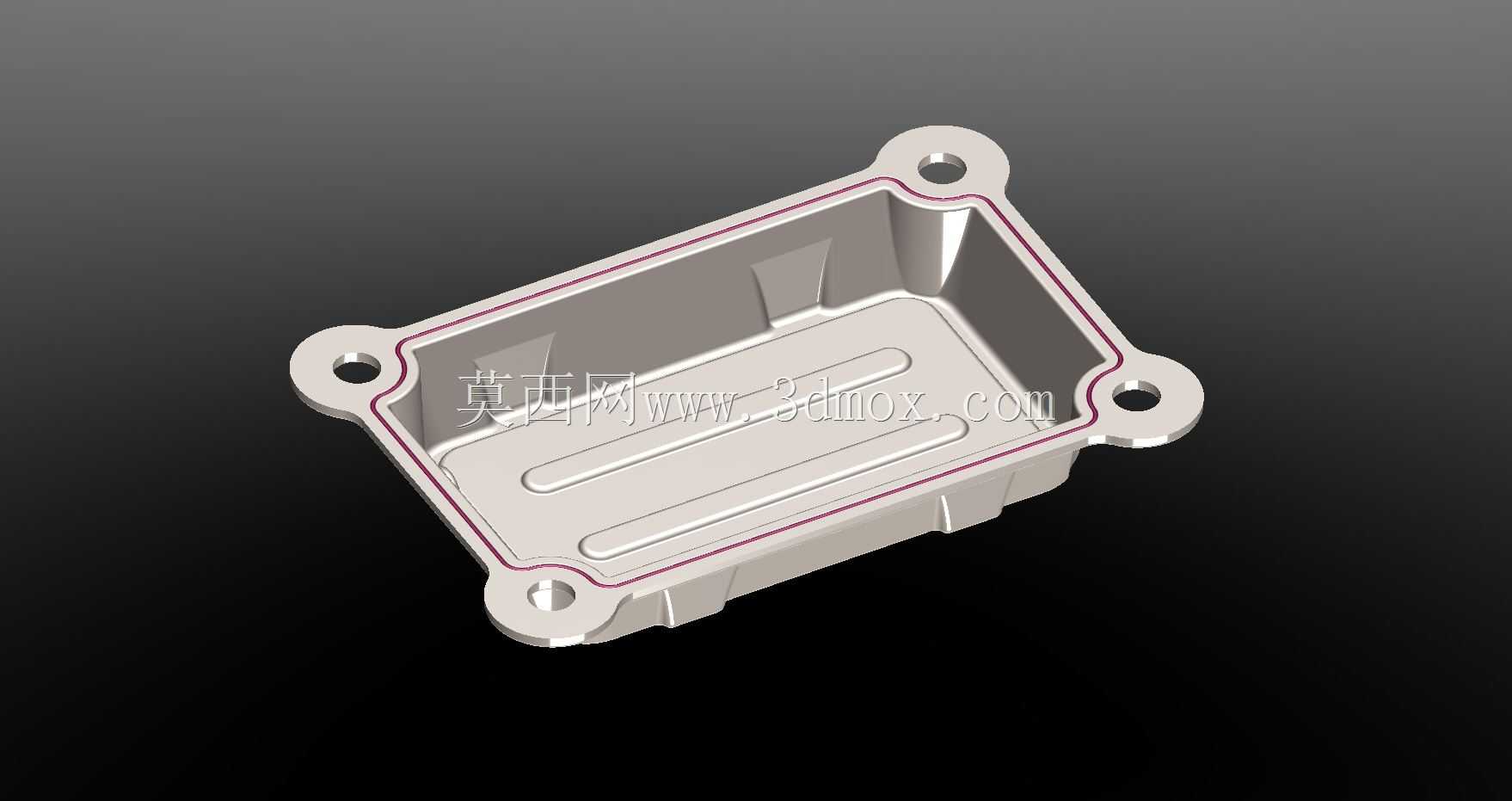

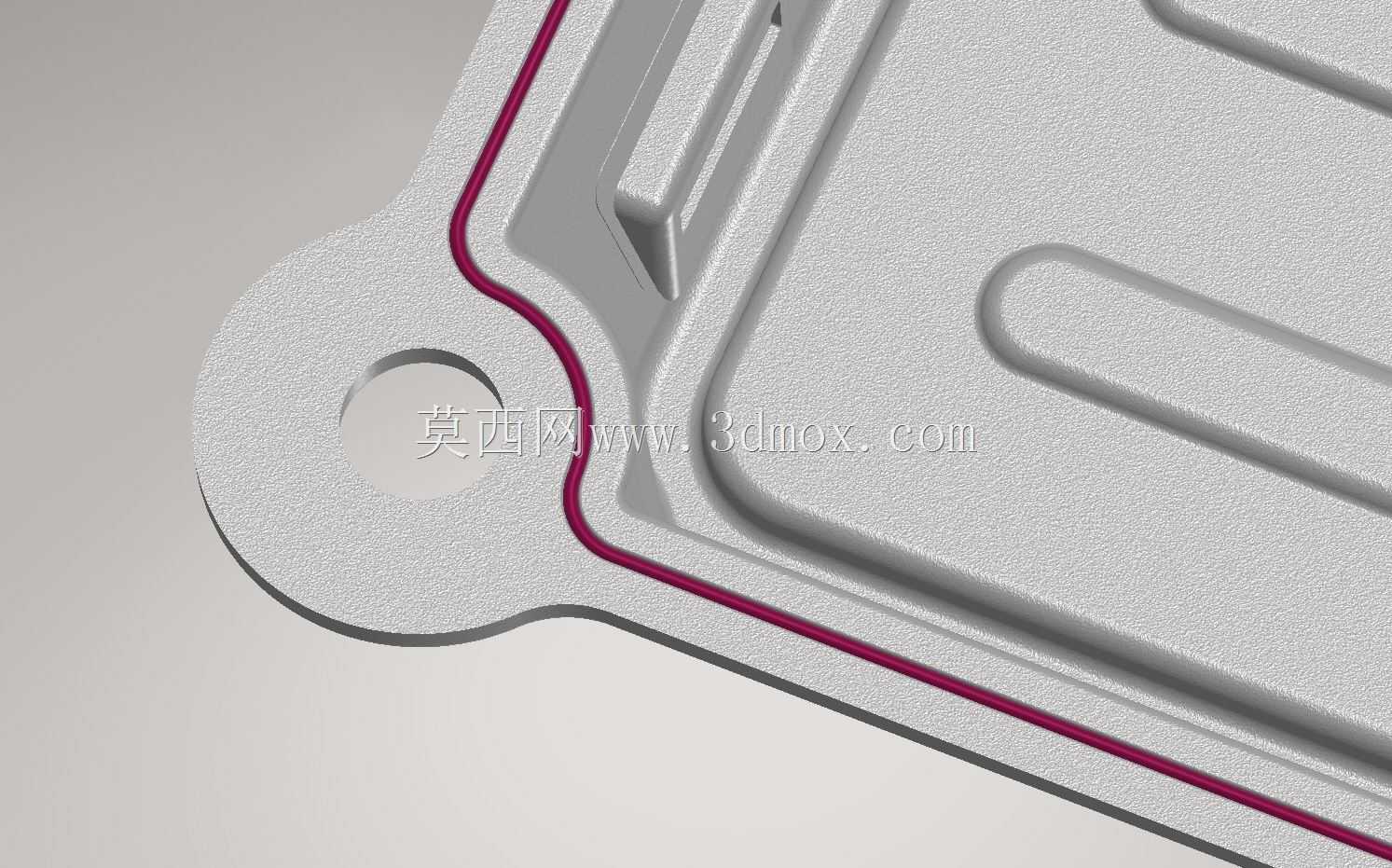

　　不需要额外做安装孔位的二次加工。盖体与底座的配合面做了微凸的止口结构，扣合后可实现初步的定位，配合密封胶条使用时还能达到基础的IP54级防护效果，满足多数户外或者工业车间的使用需求。材质选用常用的镀锌钢板，表面无需额外做喷涂处理即可具备基础的防锈能力，若有更高的防腐或者外观需求，也可替换为铝合金或者不锈钢材质，整体结构不需要后续的二次机加工，冲压成型后即可直接投入装配，生产效率较高，适合批量量产。在实际选型使用时，需要确认内置电路板的最高元件高度不超过型腔的内部净深，同时外接接口的位置要与盖体侧面的开口位置对齐，避免出现接口被遮挡的问题，锁附安装螺丝时需要控制扭力，避免扭力过大导致安装耳变形或者滑牙。
