三杯式风速测量传感装置结构设计

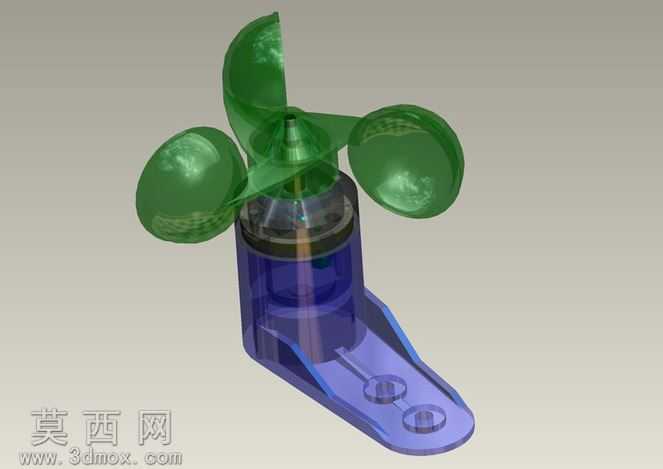

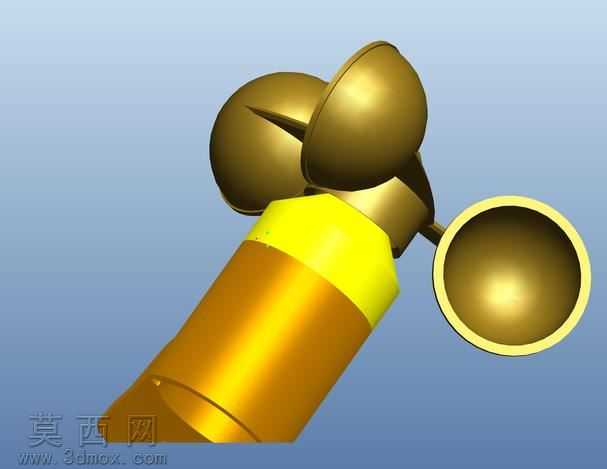

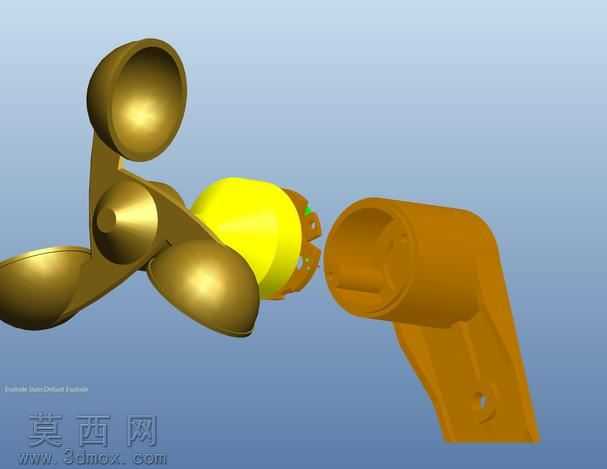

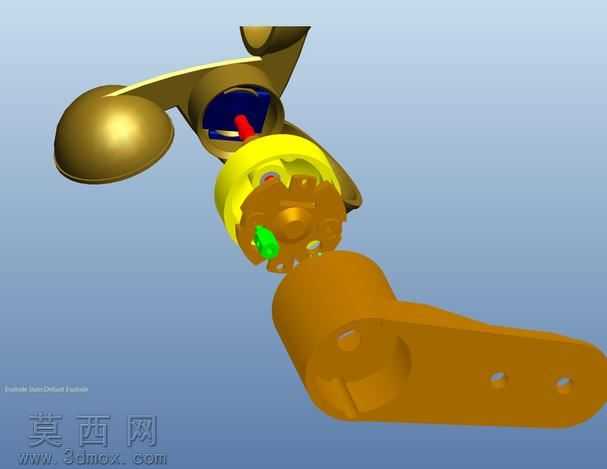

本作品为三杯式风速测量装置的三维结构设计，采用Pro/Engineer完成全参数化建模，整体结构遵循空气动力学原理与模块化装配逻辑，可直观呈现风速检测设备的内部构造与装配关系。建模过程中首先完成核心风杯组件的构建，三个半球形风杯沿中心回转体呈120度均匀分布，风杯采用半透明绿色材质模拟工程塑料壳体，曲面构建时严格保证杯体内腔弧度与外轮廓的流线型过渡，确保风阻受力均匀，能够在低风速下顺利启动旋转；风杯与中心转轴的连接辐条做了等强度优化，既保证结构刚性又减少自身风阻干扰。中心主体部分采用分层结构设计，上部为转轴支撑腔体，内置轴承安装位与轴系定位结构，建模时还原了轴肩定位、密封槽的细节特征，腔体外壳采用半透深蓝色材质，可清晰展示内部轴系与传感元件的安装空间；下部为L型安装底座，底座平面设置两个对称的安装固定孔，孔位做了沉头设计适配标准紧固件，底座与主体连接位置做了圆弧过渡加强筋，避免应力集中，提升安装后的结构稳定性。渲染阶段采用半透明材质区分不同功能部件，风杯的半透绿材质模拟ASA耐候工程塑料，既展示外观造型又能隐约体现内部壁厚结构；主体底座的半透深蓝材质模拟高强度PC工程塑料，直观呈现内部腔体的布局；金属转轴部分采用金属哑光材质，还原精密轴件的质感。整体装配遵循实际生产的装配逻辑，所有部件间保留合理的装配间隙，转动副位置设置了符合公差要求的配合间隙，可直接用于结构验证、教学演示或后续的工程化改进设计，能够清晰展现机械式风速计的工作原理与结构组成，为同类气象检测传感设备的结构设计提供直观的三维参考。
