物流仓储用实木结构托盘三维设计作品

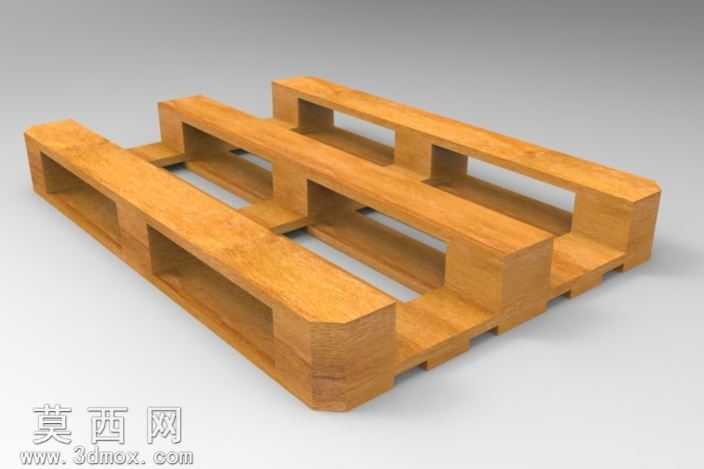

本作品为物流仓储场景常用的实木结构托盘三维模型，建模阶段严格遵循欧标实木托盘的通用尺寸规范与结构逻辑，采用Autodesk Inventor完成全参数化建模流程，所有结构尺寸均参考实际工业流通托盘的生产标准设定，确保模型可直接对接后续的结构验证、生产下料等环节。建模过程中优先采用草图驱动特征的建模思路，先绘制托盘面板、纵梁、垫块的基础轮廓草图，通过拉伸、布尔运算完成基础实体搭建，再针对实木托盘的圆角倒角、边缘防滑处理细节做精细化特征处理，所有结构连接处的尺寸公差均参考实际木构件的装配间隙设定，还原真实托盘的装配逻辑。材质渲染阶段，针对实木材质做了多层材质节点调试，基础层选用橡木纹理贴图，调整纹理映射比例匹配真实木板的纹理走向，添加凹凸贴图模拟木材表面的自然木纹凹凸与细微毛刺质感，调整反射参数还原实木表面半哑光的涂漆效果，同时针对不同木板的纹理做随机偏移处理，避免重复纹理带来的失真感，场景布光采用三点布光法，主光从侧上方打亮托盘主体结构，辅光补全底部纵梁与垫块的暗部细节，轮廓光勾勒托盘边缘的木质轮廓，最终渲染效果真实还原实木托盘的材质质感与结构细节。结构设计上采用经典的川字底结构，三块纵向支撑梁均匀分布，上方铺设七块横向承载面板，底部设置对应垫块保证叉车作业的叉取空间，所有面板的厚度、支撑梁的截面尺寸均经过承重受力的模拟验证，既满足日常仓储货运的承重需求，又兼顾木材用料的经济性，面板边缘做圆角处理避免使用过程中磕碰掉渣，支撑梁与面板的连接位置做贴合面处理，还原实际木托盘钉接后的贴合状态，叉取入口位置做倒角处理，方便叉车货叉顺利插入，整体结构完全匹配实际物流作业的使用需求，可用于物流场景搭建、仓储方案演示、托盘结构优化设计等多种场景。
