ABS板材真空热成型加工设备结构设计

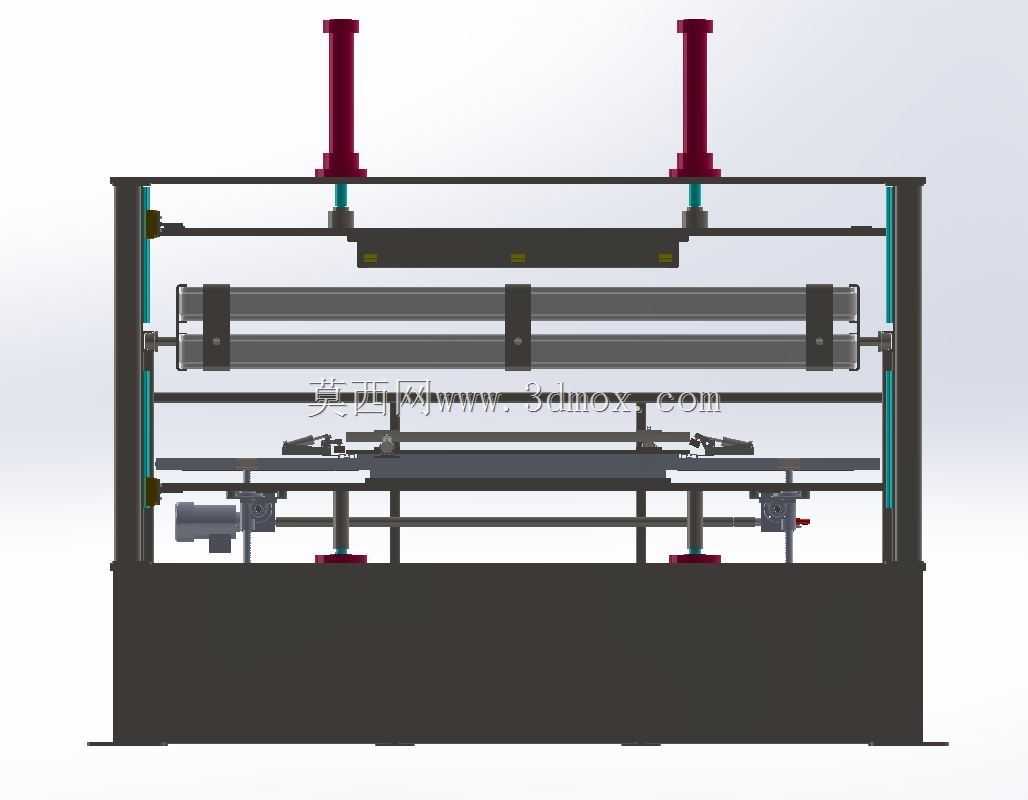

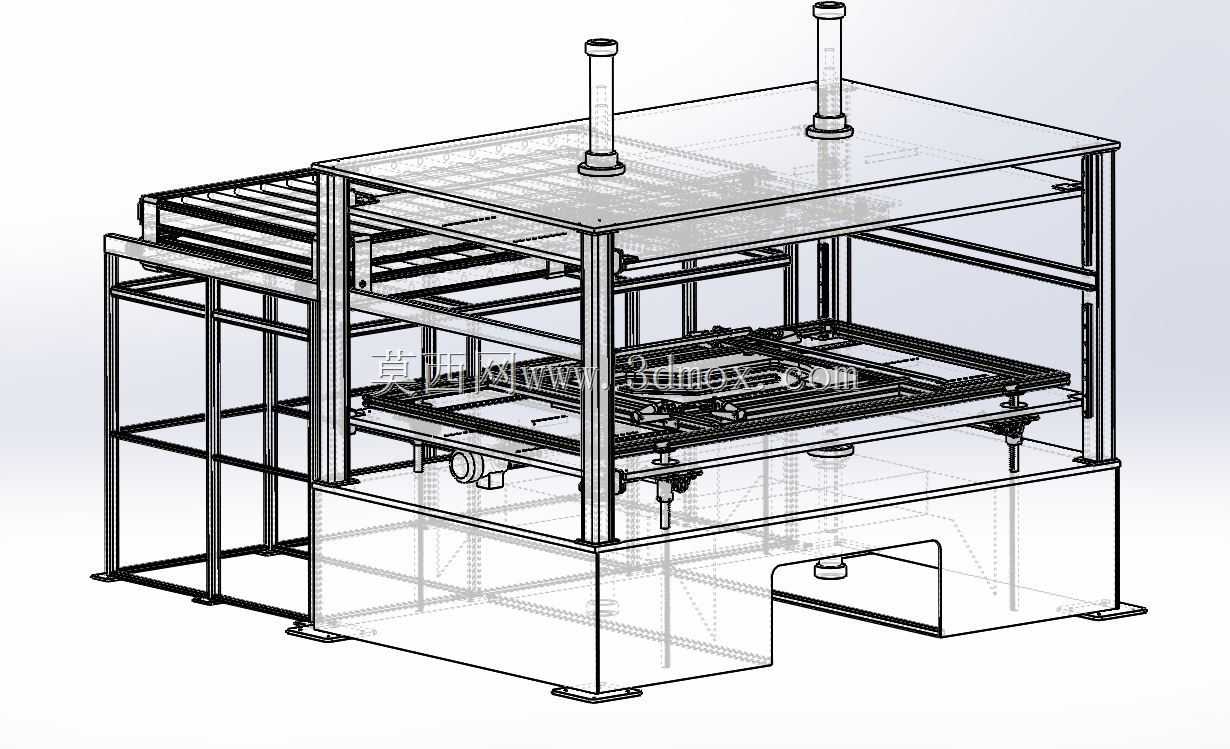

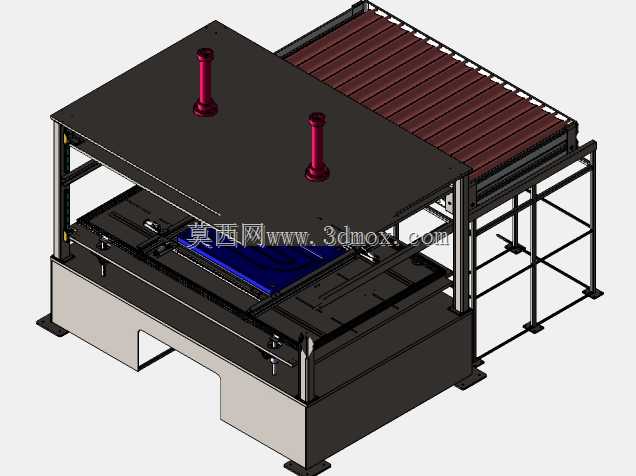

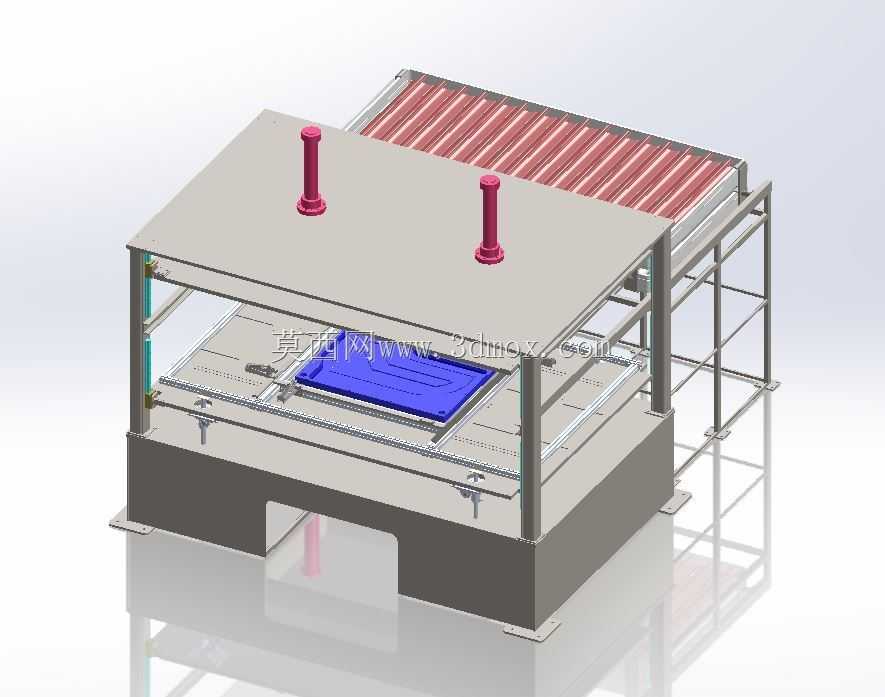

该设备主要面向ABS板材的真空热成型加工场景，广泛应用于塑料包装、广告标识、汽车内饰件、家电外壳吸塑等生产领域，可完成从板材加热、真空吸附成型到冷却定型的完整工序，适配中小尺寸ABS板材的单件或小批量成型加工需求。设备整体采用框架式立式布局，底部为一体式焊接机架作为承载基础，机架下部预留操作与维护空间，方便操作人员调整成型参数、更换模具以及清理加工余料。中部为成型作业工位，设置可精准定位的模具安装平台，平台配备可调式锁紧结构，可适配不同规格的成型模具，平台四周布置密封压边结构，在真空吸附环节可保证型腔与板材之间的密闭性，避免漏气导致的成型缺陷。上部为压合与加热承载结构，配备两根垂直布置的导向压柱，可带动上框架平稳下行，将加热软化后的ABS板材压紧在模具型腔周边，保证成型过程中板材不会移位。设备后侧集成板材输送托架，托架上排布多根平行输送辊道，可将待加工的ABS板材平稳送入加热工位与成型工位，减少人工搬运板材的操作强度，同时避免板材在输送过程中出现划伤、变形问题。设计过程中充分考虑热成型工艺的实际作业需求，整体结构采用模块化拆分思路，机架、压合机构、输送机构、成型平台均可独立拆装，方便后期根据加工需求更换不同尺寸的工位组件，适配不同幅面的板材加工。设备的安装边界充分兼顾车间常规作业空间需求，整体占地尺寸适配中小型加工车间的工位布局，底部设置可调式支撑脚，可根据地面平整度调整设备水平度，保证压合机构运行的垂直度，避免压合过程中出现偏载导致的密封不严问题。设备的压合行程经过精准核算，既满足不同厚度模具的安装空间需求，也保证压合过程中板材受力均匀，不会出现局部压溃或者密封间隙过大的问题。真空通路沿机架内部隐藏布置，避免外接管路杂乱影响操作，同时缩短真空通路长度，提升真空吸附的响应速度，保证板材在软化状态下可快速贴合模具型腔，提升成型件的轮廓精度与表面质量。
