浮球式液位控制进水阀结构设计

这款浮球式液位控制阀，是民用供水、小型工业储水系统里极为常见的液位自控执行部件，核心作用是无需外接电源与额外控制信号，仅依靠浮球随液位升降的浮力变化，自动完成进水通路的通断控制，维持储水容器内的液位始终处于设定区间，避免出现溢水或者缺水空转的问题。

从实际应用场景来看，这类阀件广泛适配家用屋顶水箱、小型蓄水池、常压储水罐、养殖供水槽、小型工业循环水补水箱等场景，安装时不需要复杂的电控布线，仅需将阀体进水端与供水管道通过螺纹连接固定，调整好浮球摆臂的初始角度，即可投入使用，后期维护成本极低，对安装现场的配套条件要求不高，哪怕是无供电的偏远区域储水设施，也能稳定实现自动补水控制。

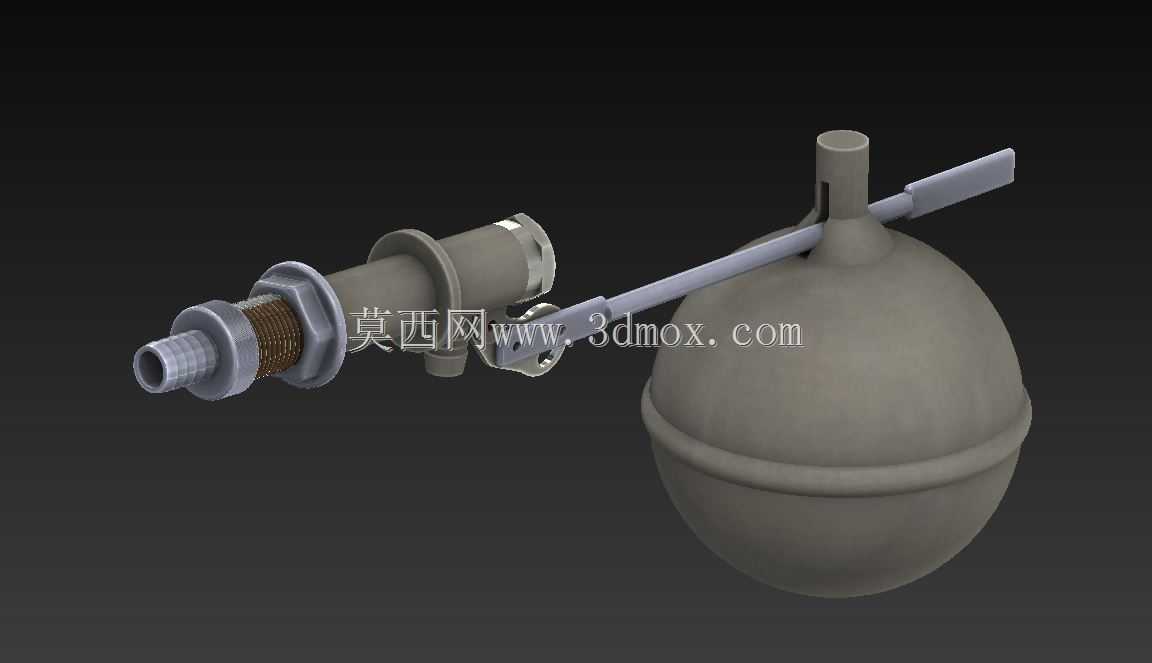

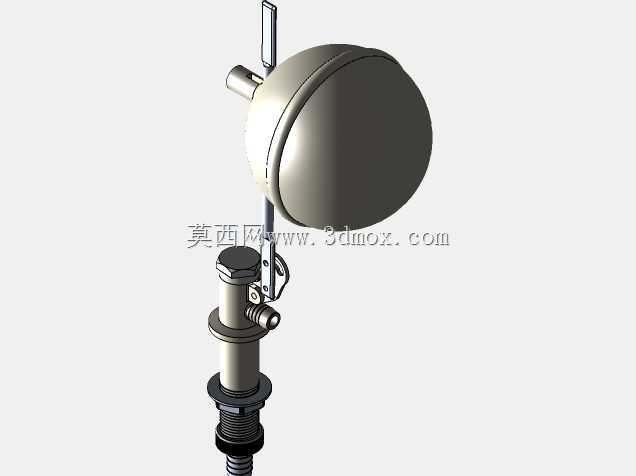

结构设计上，整个部件分为阀体总成、摆杆传动机构、空心浮球三个核心部分。阀体进水端设计有外螺纹接口，可直接匹配常规供水管道的内螺纹接头，接口内部集成了进水导流结构与密封阀芯，阀芯采用耐水橡胶密封件，长期浸泡在水中也不会出现硬化失效的问题；阀体中部设置有摆杆铰接支点，摆杆一端与阀芯的顶推结构联动，另一端通过卡扣式结构与浮球颈部连接，浮球为空心薄壁球体结构，整体密封无焊缝，依靠内部封闭空气提供足够浮力，当液位上升到设定高度时，浮球随液位抬升，通过摆杆的杠杆力矩推动阀芯前移，逐步截断进水通路，当液位下降时，浮球随液位下落，摆杆反向带动阀芯后退，进水通路打开，水流持续补充进入储水容器，整个动作过程完全依靠机械结构联动，没有额外的电控元件，故障率远低于带电控的液位控制装置。

设计过程中需要重点考量几个核心边界：首先是安装尺寸的适配性，阀体总长度控制在常规管道安装的操作空间范围内，浮球的最大摆动半径需要匹配储水容器的内部净空，避免浮球抬升过程中触碰水箱内壁或者其他内置配件，导致阀芯无法完全闭合出现溢水；其次是杠杆力矩的匹配，浮球产生的浮力经过摆杆的力矩放大后，需要足够克服供水压力对阀芯的反向推力，确保在常规市政供水压力范围内，阀芯都能可靠闭合，不会出现因为水压过高顶开阀芯导致的长流水问题；再者是材质的耐候性，所有与水接触的部件都采用耐水腐蚀的材质，阀体部分采用硬质工程塑料或者铜质基材，摆杆采用刚性金属杆加防腐镀层，浮球采用耐老化的塑料壳体，确保长期在水环境下工作不会出现锈蚀、开裂、浮力衰减的问题。

实际选型安装时，需要先确认储水容器的最高液位与最低液位差值，调整摆杆与浮球的连接角度，确保浮球处于最低液位时，阀芯完全打开实现大流量补水，浮球抬升到最高液位时，阀芯完全截断水流；同时要注意进水端的供水压力不能超过阀件的额定工作压力，若供水压力过高，需要在前端加装减压阀，避免压力过大导致阀芯密封失效；安装时要保证摆杆的摆动平面处于垂直方向，不能出现侧向偏移，否则会导致浮球升降过程中卡滞，无法正常触发阀芯动作。

从结构细节来看，阀体与摆杆的铰接位置设计有耐磨衬套，长期反复摆动也不会出现铰接间隙过大导致的控制精度下降问题；浮球与摆杆的连接位置设计有锁紧结构，可根据不同的储水容器深度调整浮球在摆杆上的固定位置，以此调整液位控制的上下限，适配不同高度的储水设施；阀体出水端设计有导流结构，出水时水流不会直接冲击浮球，避免浮球因为水流冲击出现频繁波动，导致阀芯反复跳动产生水锤或者异响。

这类浮球阀的核心优势在于纯机械结构的高可靠性，不需要依赖任何外部控制信号与供电，哪怕是长期无人值守的储水设施，也能稳定维持液位在合理区间，相比电极式液位计搭配电磁阀的控制方案，成本更低、安装更简便、维护难度更小，非常适合对成本敏感、安装条件有限的常压储水场景。在三维建模过程中，需要重点还原摆杆的铰接运动关系、浮球的摆动行程边界、阀芯的移动行程与密封面配合尺寸，确保虚拟装配时各个运动部件不会出现干涉，模拟浮球升降过程中，阀芯的开合动作与实际工作状态一致，为后续的结构优化、3D打印样件验证、批量生产开模提供精准的三维数据支撑。
