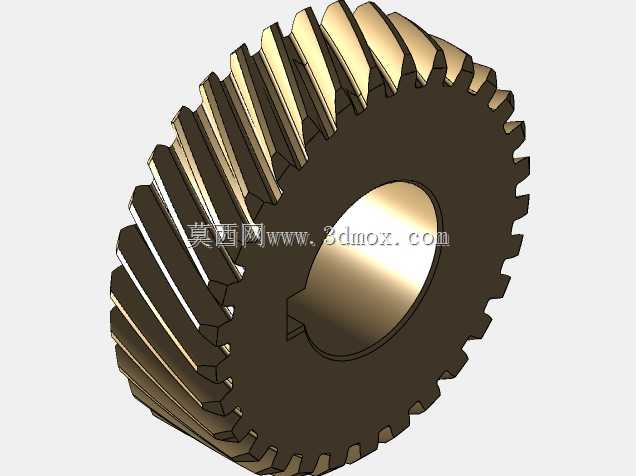

带键槽安装结构的斜齿传动轮

这款斜齿传动轮是机械传动系统中的核心基础零件，广泛应用于各类需要平稳动力传递的工业场景中，常见于机床主轴传动箱、自动化生产线的动力输送单元、中小型减速机的变速级、输送设备的动力接驳部位，也可作为轻工机械、纺织机械、农业装备中回转动力传递的配套构件，承担着改变传动扭矩、匹配转速、传递回转动力的核心作用。相较于直齿圆柱齿轮，斜齿轮的轮齿呈螺旋角排布，啮合过程中轮齿是逐步进入接触再逐步脱离啮合，传动过程的冲击、振动与噪音都显著降低，能够承受更高的线速度与更大的传动载荷，适合中高速、重载且对传动平稳性有要求的工况。该斜齿轮中心设计有标准通孔结构，孔内加工有单键槽，安装时可通过平键与传动轴形成周向固定，避免齿轮与轴之间出现相对回转打滑，保证动力传递的可靠性，安装时只需将齿轮沿轴向推入对应轴径的装配位置，对齐键槽装入平键后通过轴端挡圈或锁紧螺母完成轴向固定即可，装配流程简单，定位精度可靠，能够有效控制传动过程中的轴向与径向窜动。设计过程中，首先根据目标传动场景的额定传递功率、输入转速、传动比要求确定齿轮的模数与齿数，匹配合理的螺旋角来平衡轴向力与传动平稳性的关系，轮齿部分采用渐开线齿形设计，经过齿向修形优化，能够补偿安装误差与承载后的弹性变形，让轮齿啮合时的载荷分布更均匀，减少齿面偏磨的风险，提升齿轮的使用寿命。齿轮的齿顶圆、齿宽、中心安装孔的尺寸都经过公差匹配设计，既保证与相邻传动部件的安装间隙符合要求，也能控制啮合侧隙在合理区间，避免侧隙过大导致的传动回程误差，或是侧隙过小引发的卡滞、齿面磨损加剧问题。齿轮的轮毂部分厚度经过强度校核，能够承受额定扭矩下的剪切应力，不会出现轮毂开裂、键槽压溃的失效问题，整体结构紧凑，可直接适配常规的传动轴安装尺寸，无需额外定制转接结构，能够快速替换同参数的老旧损坏齿轮，降低设备维护的成本与停机时长。
