卧式斯特林动力装置结构设计

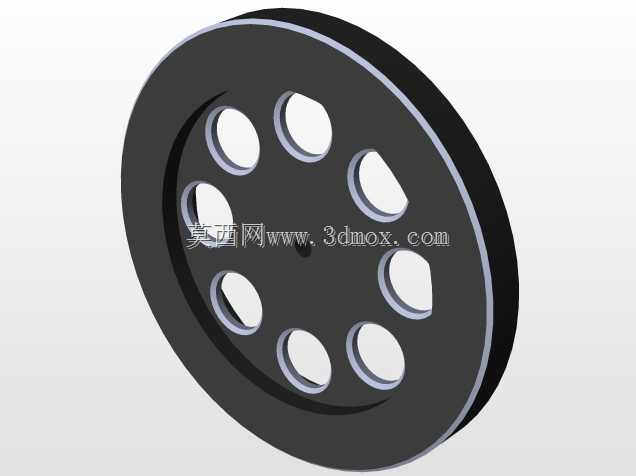

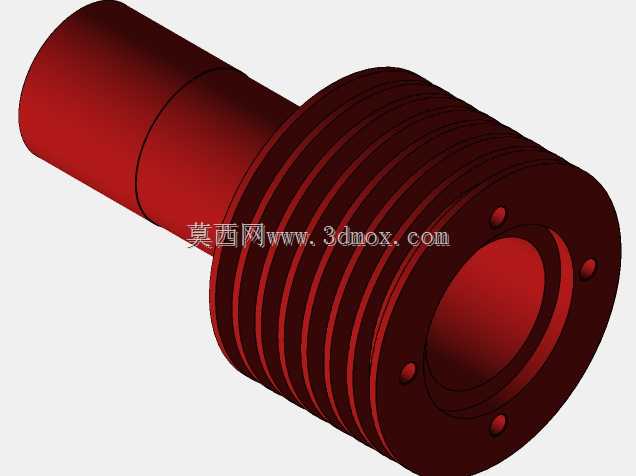

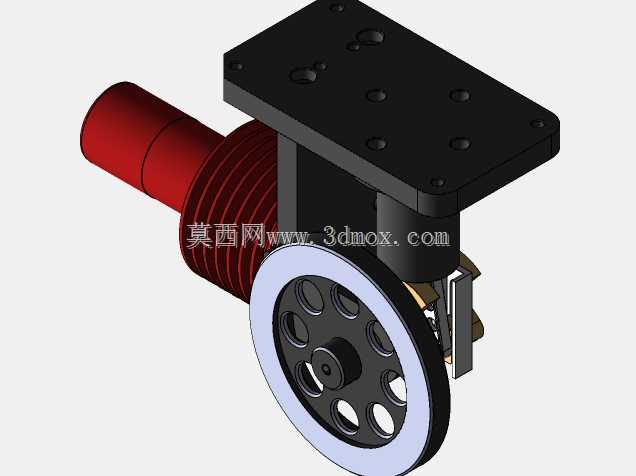

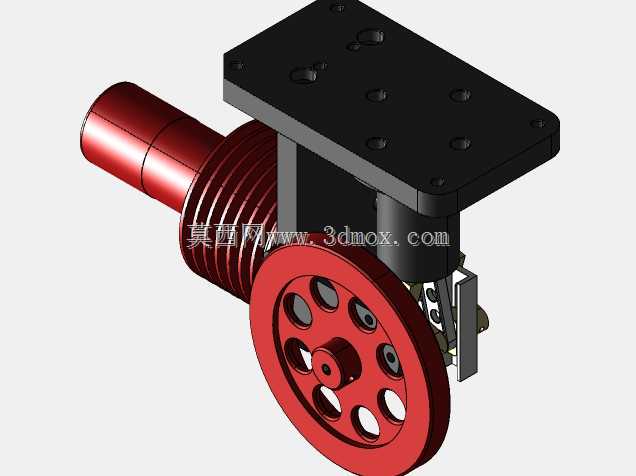

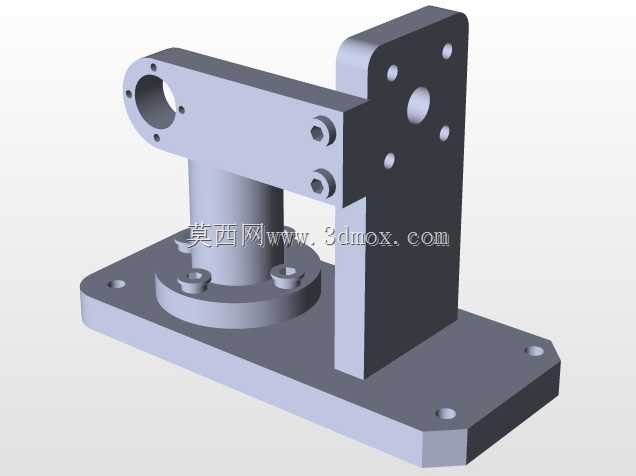

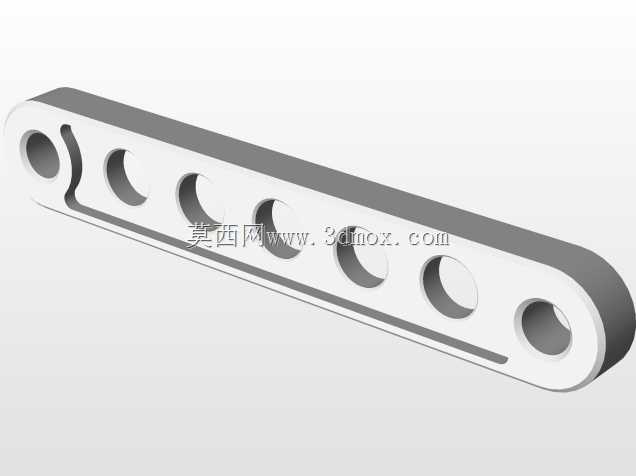

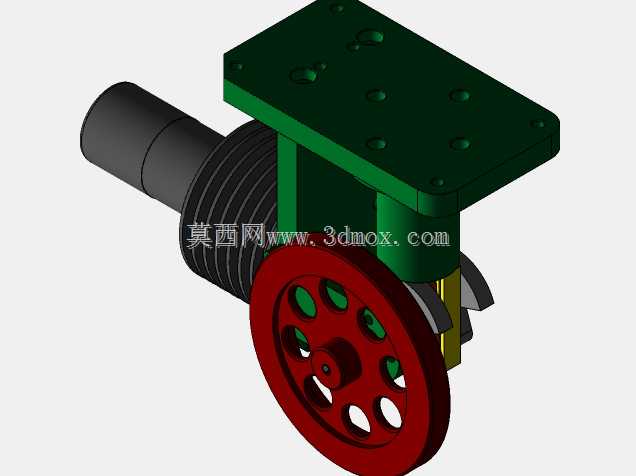

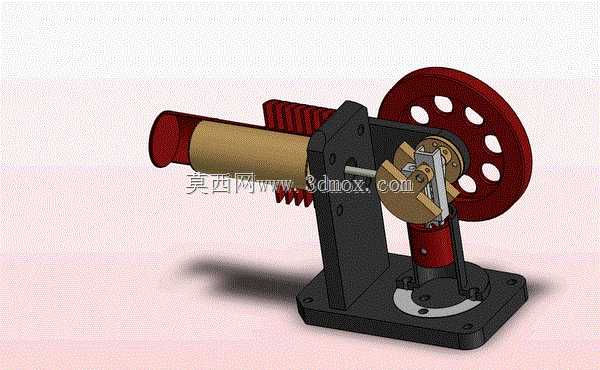

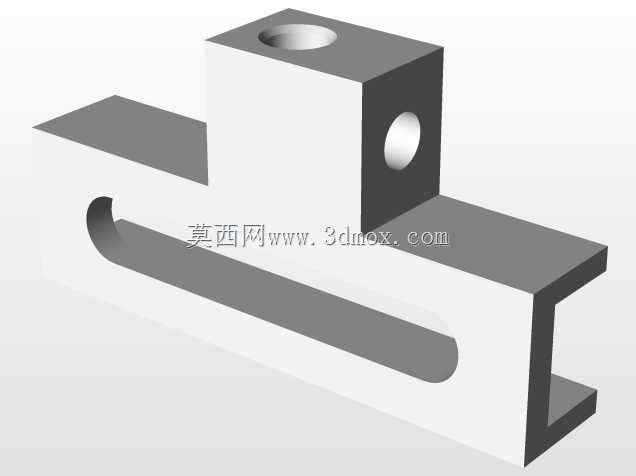

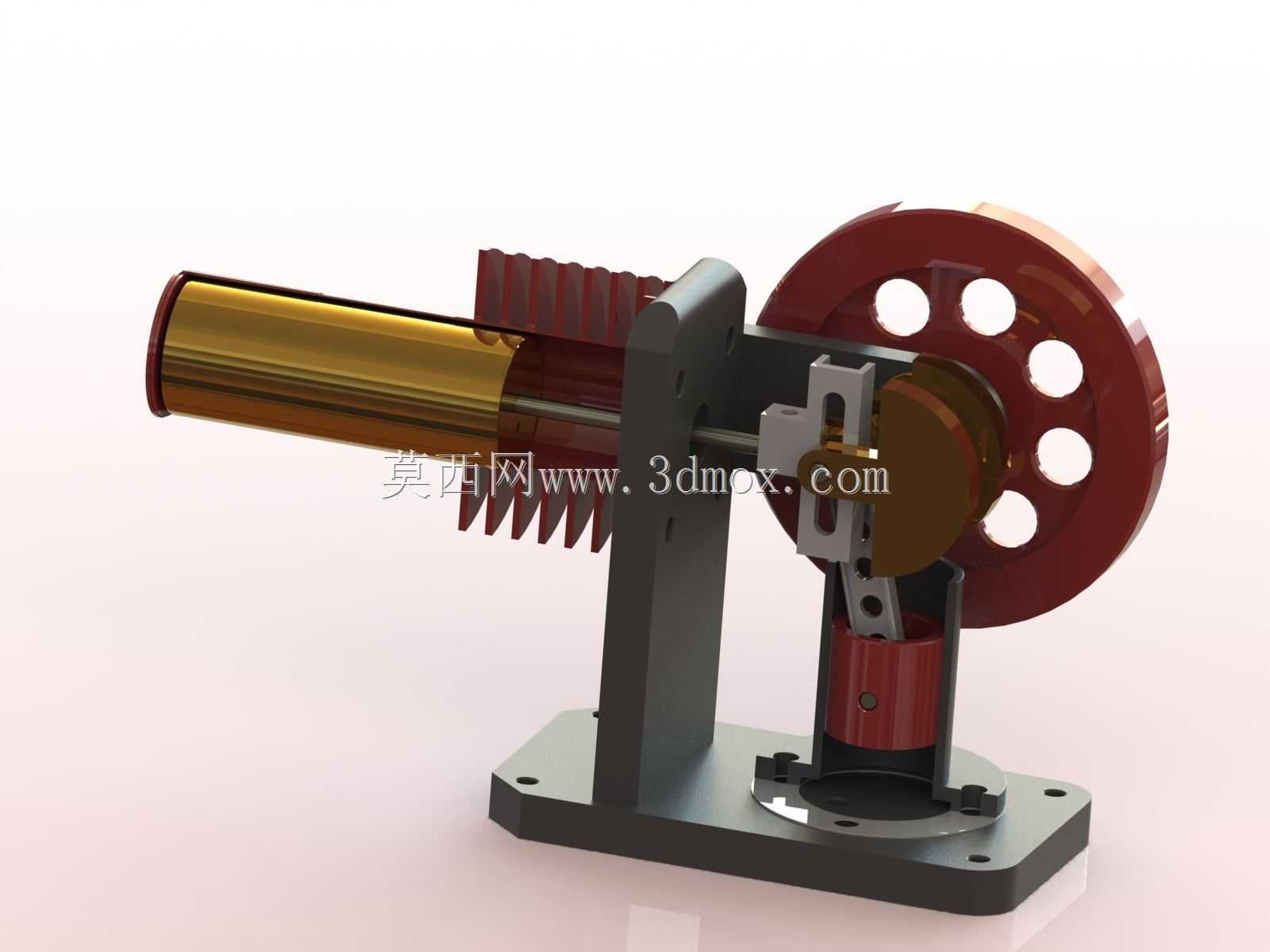

这款卧式斯特林动力装置，是基于外燃式热功转换原理设计的小型动力输出结构，可广泛应用于科教演示场景、小型余热回收动力试验、低功率分布式动力供给场景，也可作为微型发电模组的动力核心，适配户外小型离网供电、温差能回收试验等实际需求，相比传统内燃式动力结构，它对热源的适配性更强，可利用太阳能集热、工业废热、生物质燃烧热等多种热源驱动，无需依赖高纯度燃油供给，在低功率长周期运行场景下具备独特的应用优势。从功能特性来看，该装置采用卧式水平布局，核心功能是将外部热源带来的缸内工质温差压差转化为旋转机械能输出，整套结构包含热交换缸体、置换活塞、动力活塞、曲柄连杆传动组、惯性飞轮、支撑机架六大核心模块，热交换缸体采用导热性能优异的金属材质制作，可快速吸收外部热源热量传递给缸内封闭工质，置换活塞负责调控缸内工质在冷热腔之间的流动，配合动力活塞完成工质膨胀做功、冷却压缩的完整循环，曲柄连杆机构将活塞的往复直线运动精准转化为曲轴的旋转运动，侧置的大直径带镂空结构的惯性飞轮可储存做功冲程的动能，带动整套机构平稳越过止点，保障循环运转的连续性与平顺性，大幅降低运转过程中的转速波动。在设计思路上，该结构优先考虑了装配便捷性与运转可靠性，支撑机架采用分体式L型结构设计，底部安装板预留了多组对称布置的安装孔位，可直接固定在试验台架或配套设备基座上，避免运转过程中出现共振位移；传动部位的铰接点均采用间隙配合设计，预留了合理的润滑空间，可有效降低长期运转的磨损量；缸体外部的散热鳍片结构可加速冷腔侧的热量散出，拉大冷热腔之间的工作温差，提升整体热功转换效率。从安装边界与尺寸适配来看，整套装置采用紧凑化卧式布局，动力输出轴与缸体轴线处于同一水平高度，横向安装空间占用小，底部安装孔位的孔距遵循通用小型动力装置的安装规范，可直接适配多数科教试验台、微型发电模组的安装接口，飞轮侧的输出轴可直接连接小型发电机、减速组等负载，无需额外加装复杂的传动转接结构，整体结构外露无封闭壳体，既方便教学演示时观察内部传动运转过程，也便于日常维护调整与故障排查，可直观展示外燃式动力装置的完整工作循环逻辑，帮助理解热功转换的核心原理。
