带储气罐的双缸压缩空气动力装置

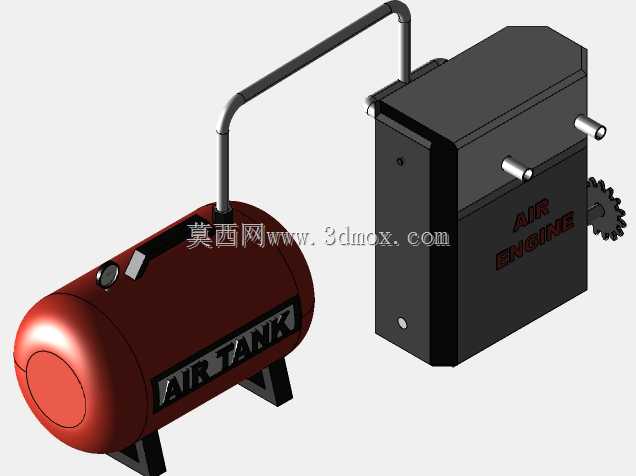

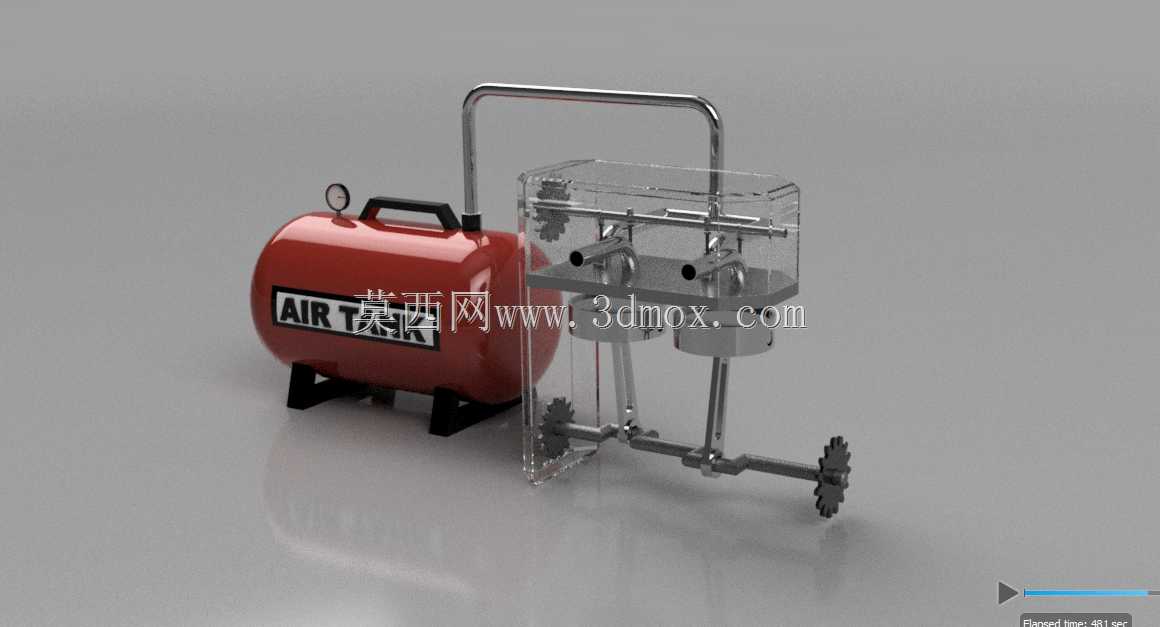

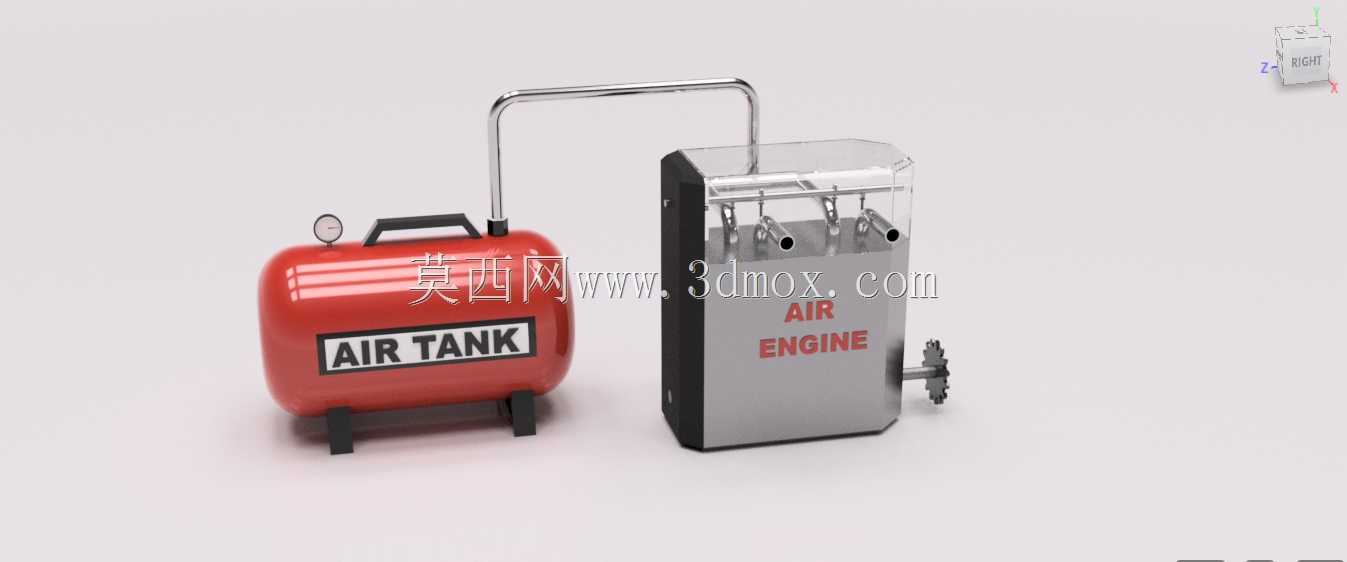

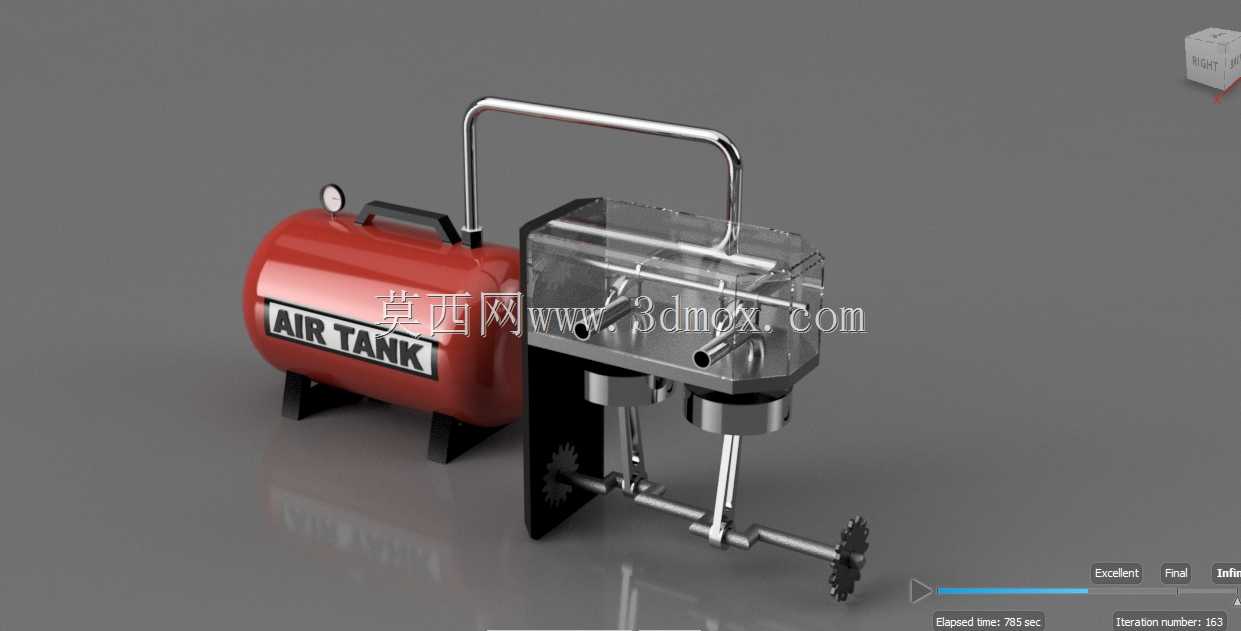

这款压缩空气动力装置主要面向低排放短途代步车辆、小型教学实验台、混合动力辅助动力单元等应用场景，可作为纯气动轻型车辆的核心动力源，也可用于高校机械原理课程的气动传动演示教具，还能适配小型厂区内的短途转运载具，在对尾气排放有严格要求的封闭车间、仓储库区等场景下，可替代传统燃油动力单元完成短途牵引作业，避免燃油动力产生的废气污染与噪音干扰。整套装置由卧式储气罐与双缸气动主机两部分组成，储气罐采用标准卧式承压罐体结构，顶部集成压力表与手动开关阀，底部设置支撑脚架，可直接放置于平整安装面，也可通过支架预留的安装孔与载具底盘固定，罐体侧面设置快插进气接口，可快速连接外部充气设备完成气源补充，罐体与主机之间通过金属硬管连接，管路走向避开运动部件区域，避免运行过程中管路与运动件发生摩擦干涉。气动主机采用透明可视化外壳设计，可直接观察内部活塞、曲柄连杆机构的运行状态，双缸对称布局的活塞结构可抵消单缸运动产生的往复惯性力，降低整机运行振动，压缩空气进入气缸后推动活塞做往复直线运动，通过与活塞连接的曲柄连杆机构将直线运动转化为曲轴的旋转运动，曲轴末端设置动力输出齿轮，可直接对接外部传动机构输出扭矩。设计过程中优先优化了活塞与气缸壁的配合间隙，选用轻量化活塞材质降低往复运动惯量，减少压缩空气的无功消耗，同时对进排气道的气流走向做了平滑过渡处理，降低压缩空气在流道内的压力损失，提升气源能量利用效率。安装边界上，整套装置的储气罐与主机采用分体式布局，可根据载具的底盘空间灵活调整两者的相对安装位置，主机的动力输出轴高度可通过底部支架的调节结构微调，适配不同传动比的齿轮组对接需求，储气罐的安装位置需避开高温热源区域，避免罐体受热导致内部压力异常升高，主机的运动部件外侧预留了安全防护壳的安装位，可额外加装防护结构避免运行过程中异物卷入传动机构。
