带安全防护围栏的Tig焊接工作站设计

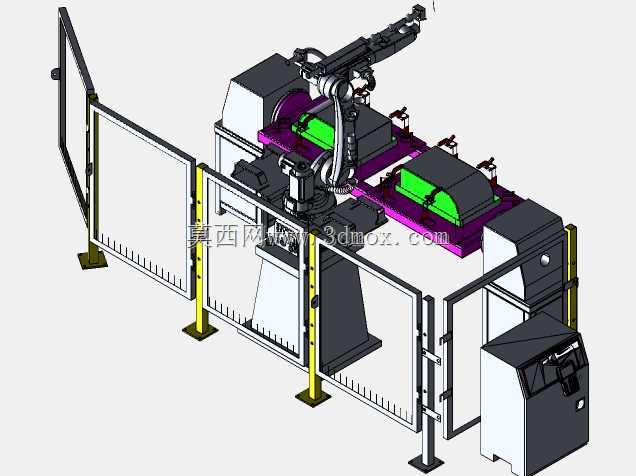

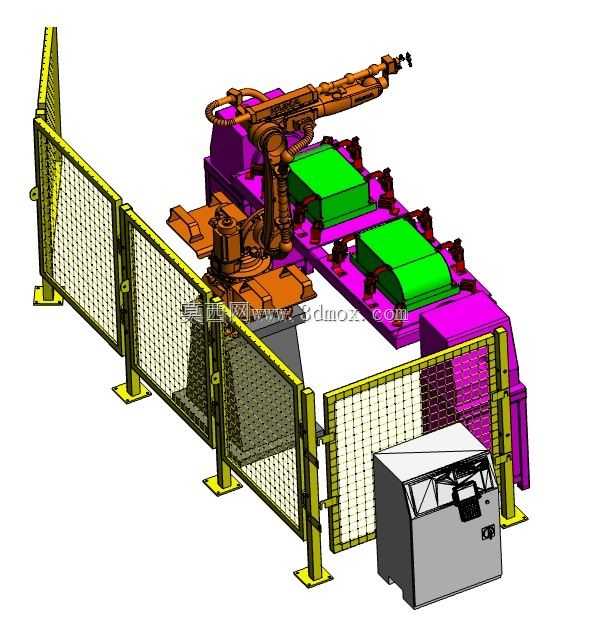

这套Tig焊接作业单元主要面向金属结构件加工领域的薄壁工件焊接场景，尤其适配不锈钢薄板类零部件的批量焊接生产需求，可广泛应用于五金制品、小型金属构件、厨卫配件、低压柜体配件等产品的焊接工序，替代传统人工Tig焊作业模式，解决薄壁工件焊接易焊穿、焊缝一致性差、人工操作技能依赖度高的行业痛点。整套单元以六轴工业机械臂为核心作业载体，搭配双工位变位工装台，可在机械臂完成一侧工位工件焊接的同时，操作人员在另一侧完成工件上下料操作，大幅压缩工序等待时长，提升整体生产节拍。外围配置的网格安全围栏沿作业区域边界布设，围栏采用框架加金属防护网的结构，在不遮挡作业观测视线的前提下，有效隔离焊接弧光、飞溅焊渣，避免无关人员误入作业半径引发安全事故，围栏预留的检修门配备安全联锁触发结构，门体开启时可触发设备暂停信号，保障运维操作安全。单元一侧集成的电气控制柜整合了机械臂控制、焊接电源调控、工位变位驱动、安全信号联锁等全部控制模块，柜体采用密封防尘结构，适配车间多尘的作业环境，柜面预留操作与状态显示区域，方便操作人员快速调取焊接参数、查看设备运行状态。双工位工装台采用模块化夹具设计，可根据待焊工件的外形尺寸快速更换定位夹具，适配不同规格工件的装夹需求，工装台的变位驱动可带动工件完成多角度翻转，让机械臂能够以最优焊枪姿态抵达所有焊缝位置，避免焊接死角，保障焊缝成型质量。整套单元的安装边界充分考虑车间常规布局需求，围栏围合的作业区域预留了足够的机械臂运动安全距离，控制柜与围栏之间预留运维操作通道，无需额外占用过大的车间场地，可直接对接车间上下料物流通道，适配中小批量多品种的柔性焊接生产需求。设计过程中重点平衡了作业效率与安全防护的需求，机械臂的运动路径经过仿真校验，避开围栏与工装的干涉位置，焊接线缆与控制线缆沿围栏框架与工装底座布设，避免运动过程中出现线缆拉扯磨损问题，提升设备长期运行的稳定性。
