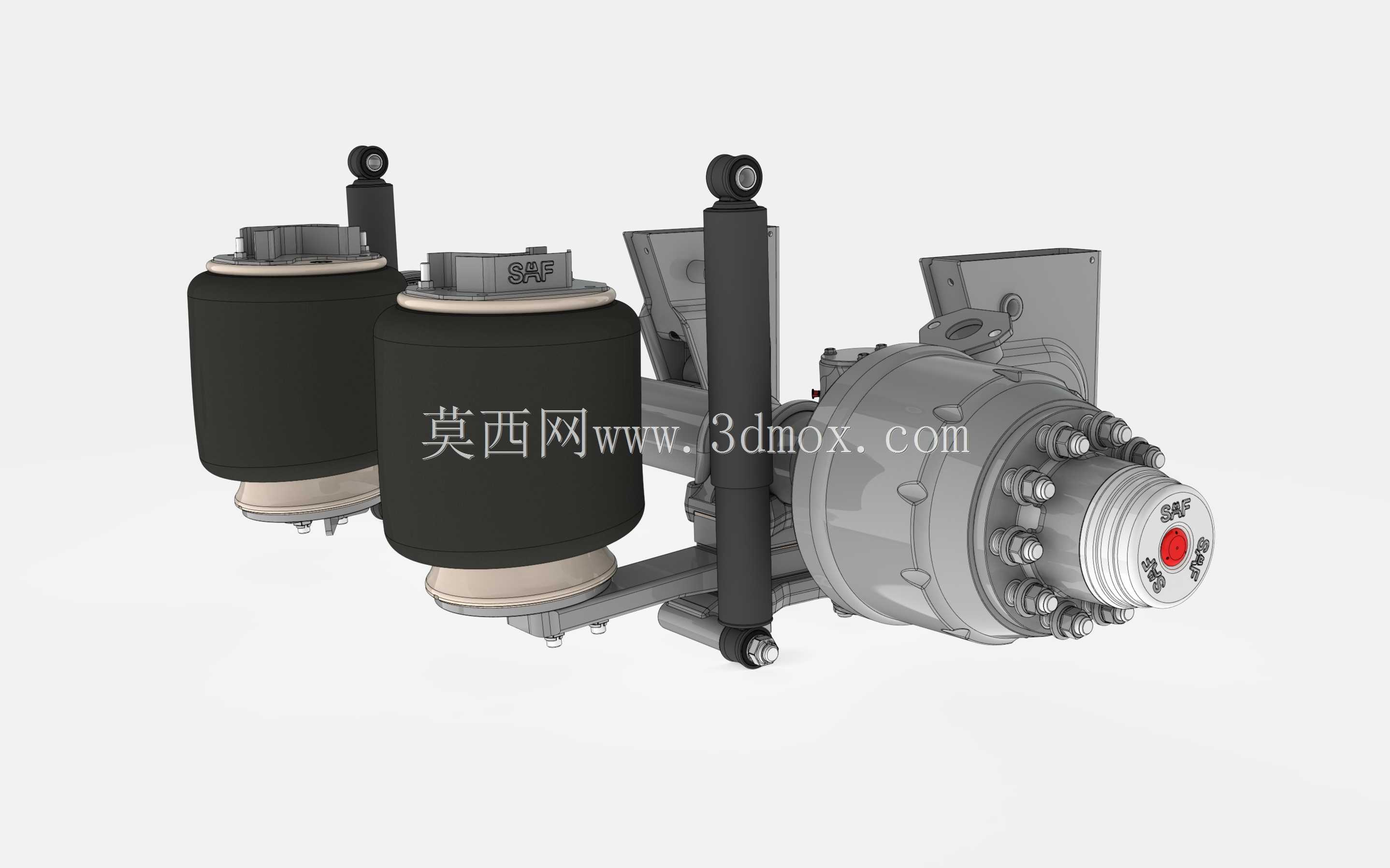

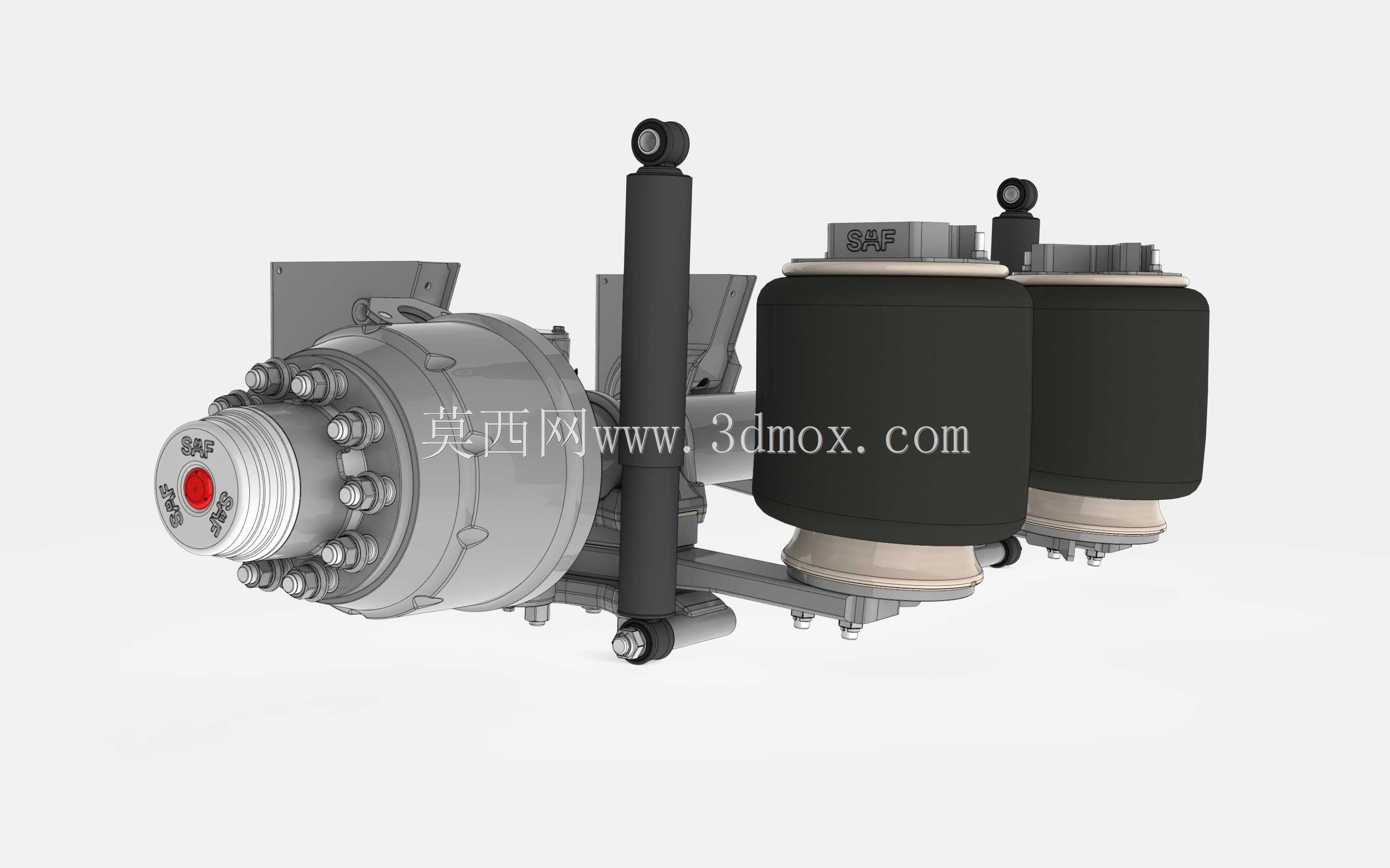

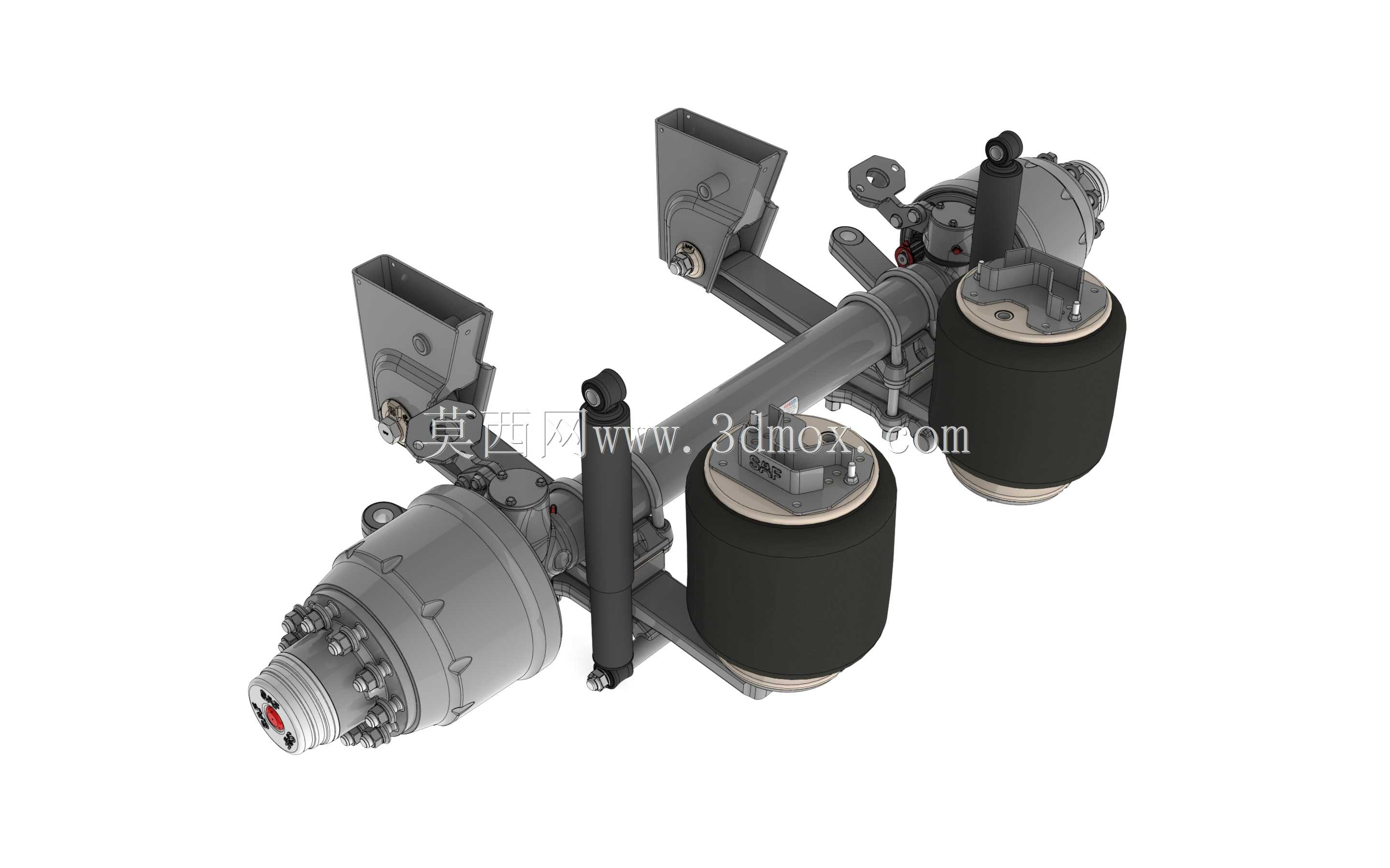

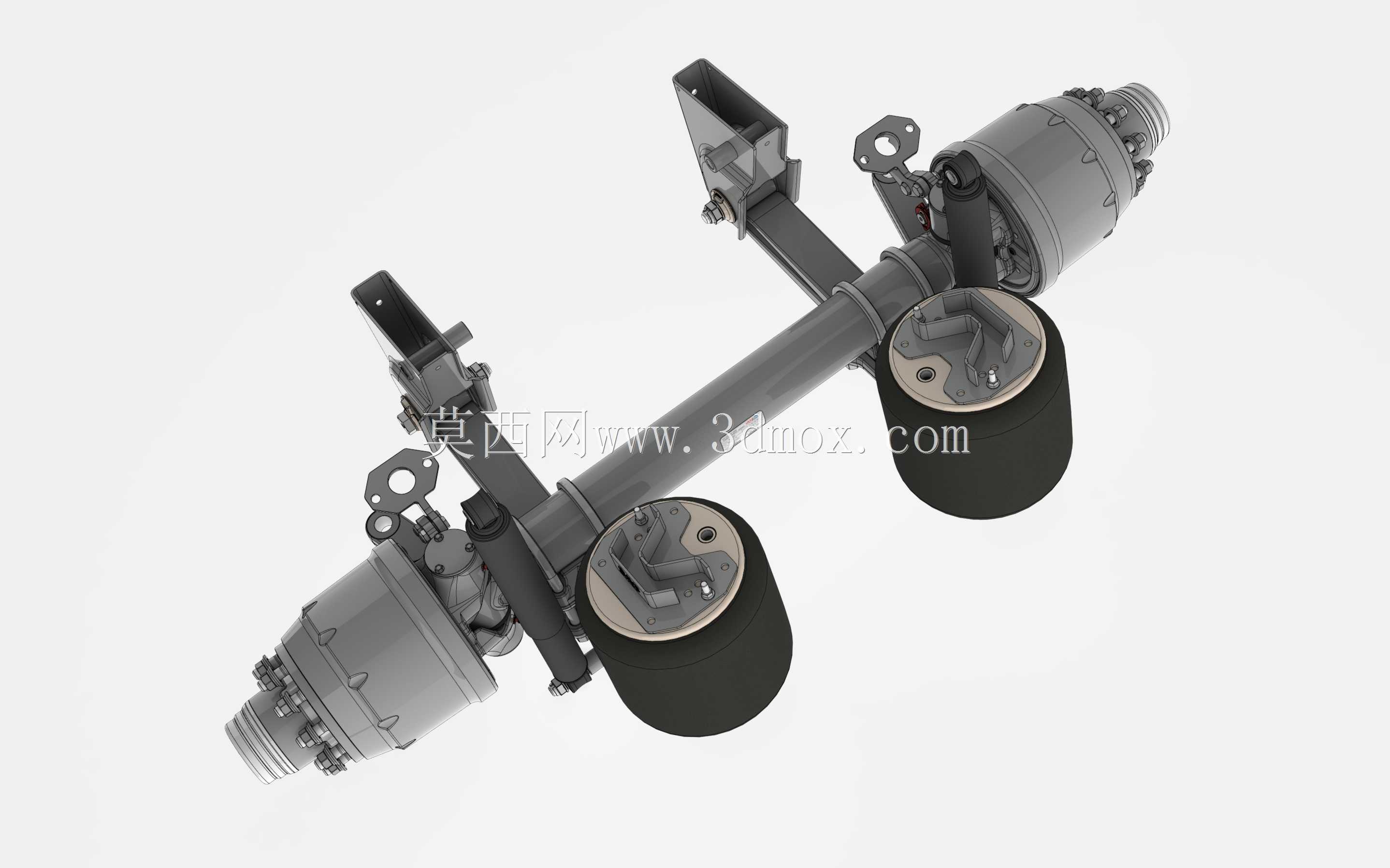

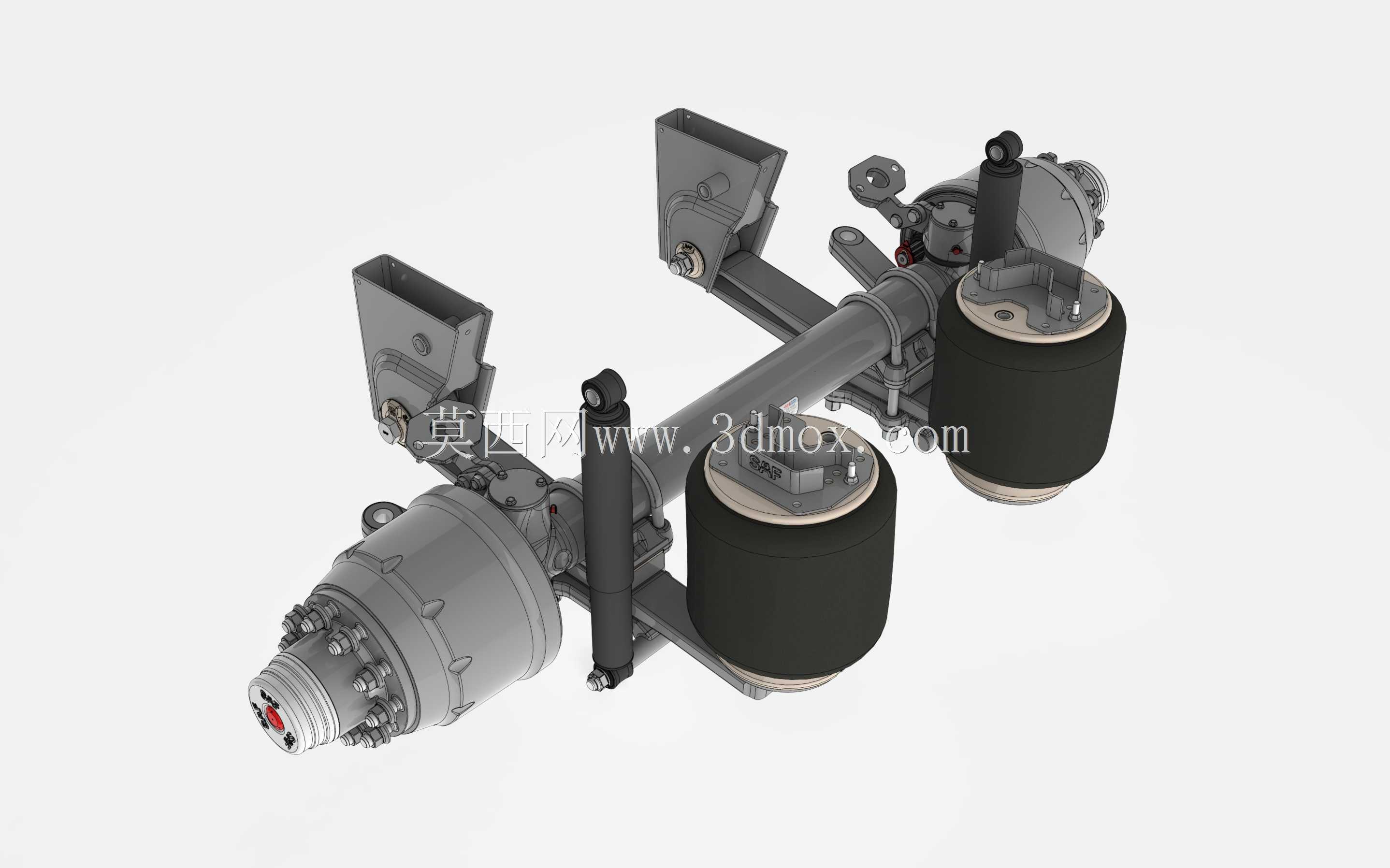

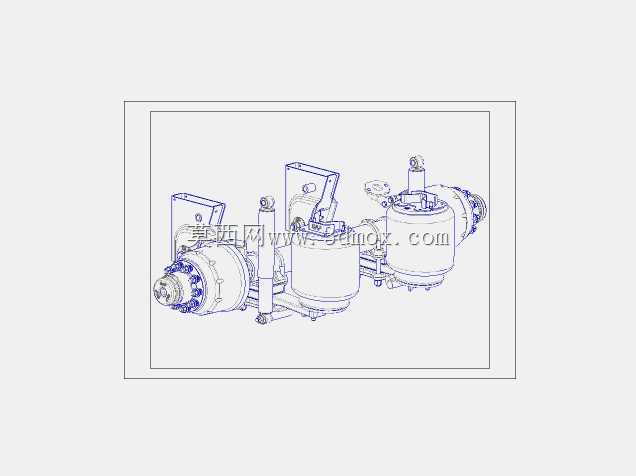

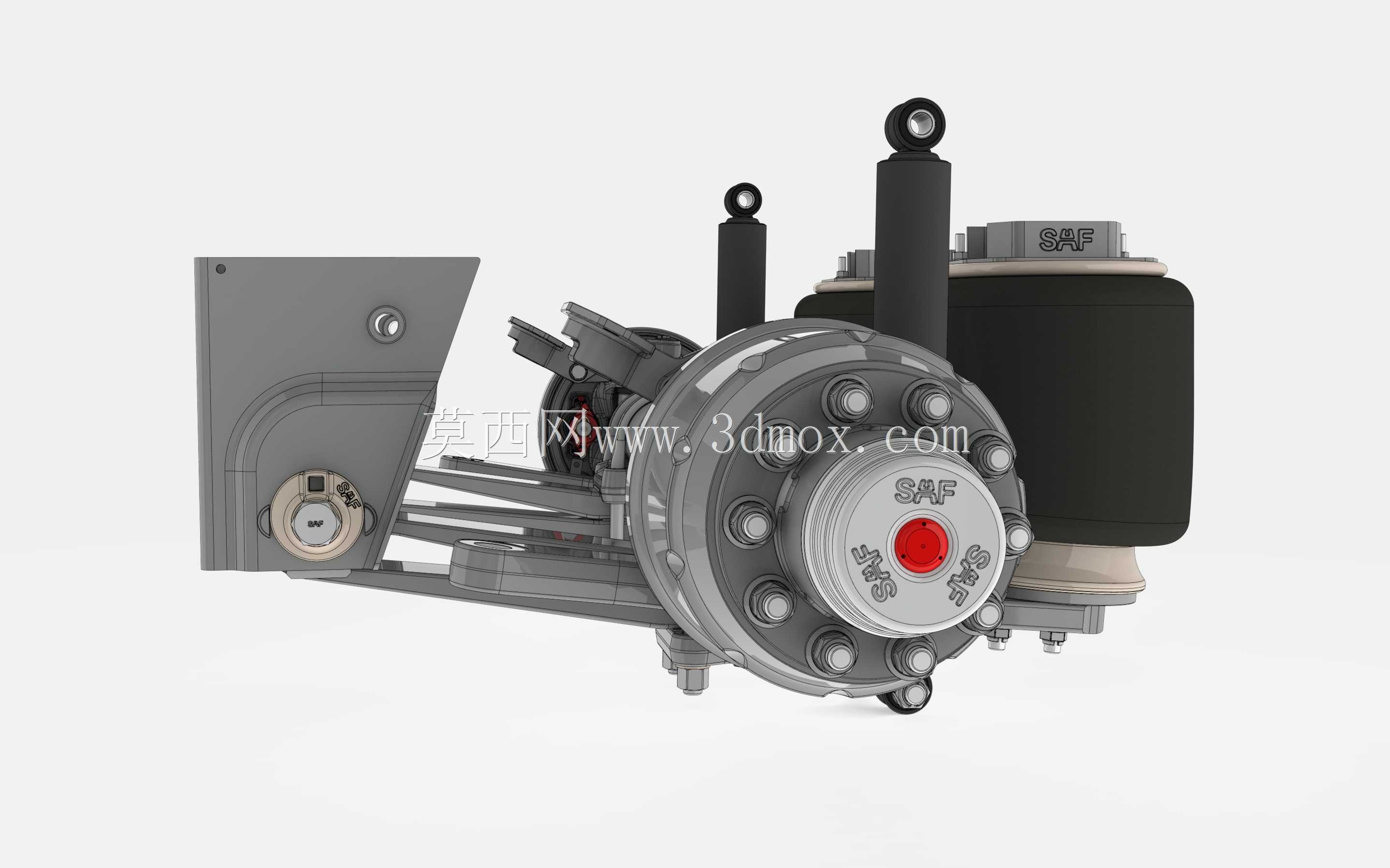

SAF空气悬架车轴结构三维设计

该结构为商用车配套的空气悬架式驱动车轴总成，主要应用于重型货运卡车、中置轴挂车以及特种运输拖车的底盘行走系统中，承担着承载车身载荷、传递行驶驱动力与制动力、缓冲路面冲击、保障行驶平顺性与操控稳定性的核心作用，适配17.5/19.5规格的商用车辆车轮，可满足干线物流运输、城市配送、精密设备运输等多种场景下对车辆减震性能、载荷稳定性的高要求。

在实际使用场景中，这套空气悬架车轴可替代传统钢板弹簧悬架结构，通过气囊的可变刚度特性，实现空载、满载状态下的底盘高度自适应调整，既能够在重载时提供足够的支撑刚度，避免悬架过度压缩引发的行驶不稳问题，也能在轻载时降低悬架刚度，过滤路面细碎颠簸，减少运输过程中货物的磕碰损伤，同时降低行驶过程中的底盘震动传导，提升驾乘人员的长途驾驶舒适度。

从功能特性来看，该总成集成了车轴主体、空气弹簧气囊、液压减震器、制动气室、悬架安装支架、推力杆、横向稳定结构等多个功能模块，各部件之间通过铰接、螺栓紧固的方式实现可靠连接。其中空气弹簧作为核心弹性元件，可通过充放气调整承载高度与刚度；液压减震器负责抑制气囊往复弹跳带来的余震，避免车辆行驶过程中出现持续抛跳；推力杆组件则负责传递车轴与车架之间的纵向力与横向力，约束车轴的运动轨迹，保证行驶过程中车轮定位参数始终处于合理区间；集成式制动端结构可直接适配商用车鼓式制动系统，满足重载工况下的制动性能要求。

在设计思路上，该结构采用模块化集成设计理念，将悬架功能与车轴承载功能进行一体化整合，减少了分散部件的安装适配环节，同时充分考虑了不同车架宽度的安装适配性，安装支架预留了标准化的螺栓连接点位，可直接匹配多数商用车的车架纵梁安装孔位。整体结构的安装边界充分考虑了底盘布置空间，气囊与减震器的布置位置避开了轮胎跳动极限空间，也预留了制动管路、气路管线的排布空间，避免行驶过程中部件运动干涉。外形尺寸方面，车轴主体长度适配常规商用车轮距要求，悬架总成的上下安装行程覆盖了空气悬架的标准跳动范围，安装支架的连接面采用平面加工设计，保证与车架连接的贴合度与连接强度，各铰接点位均预留了润滑脂加注通道，可满足长期使用过程中的维护保养需求，有效提升结构的整体使用寿命。
