立式车用油气分离装置结构设计

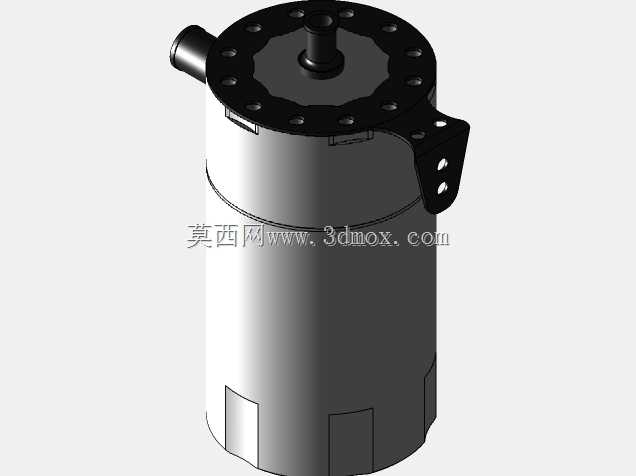

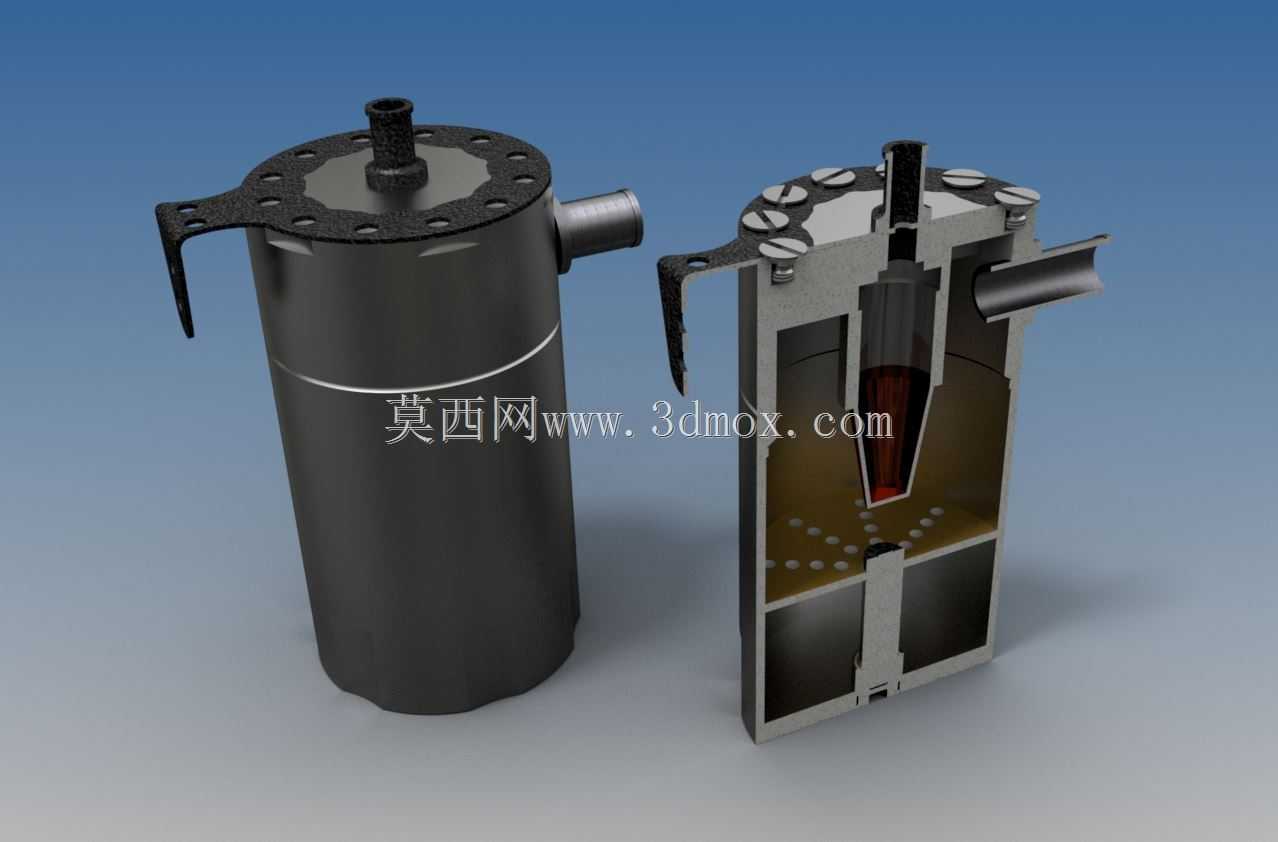

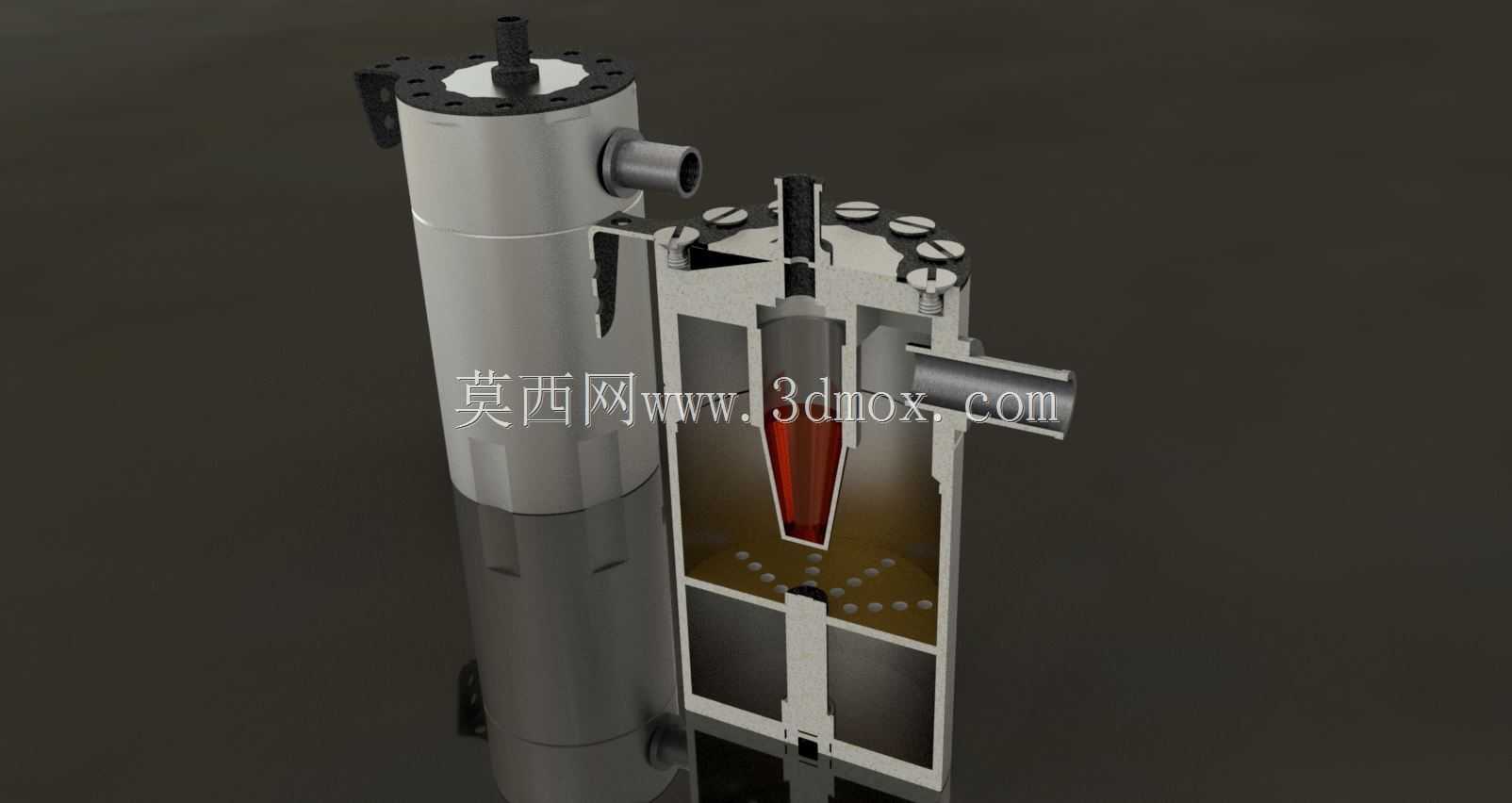

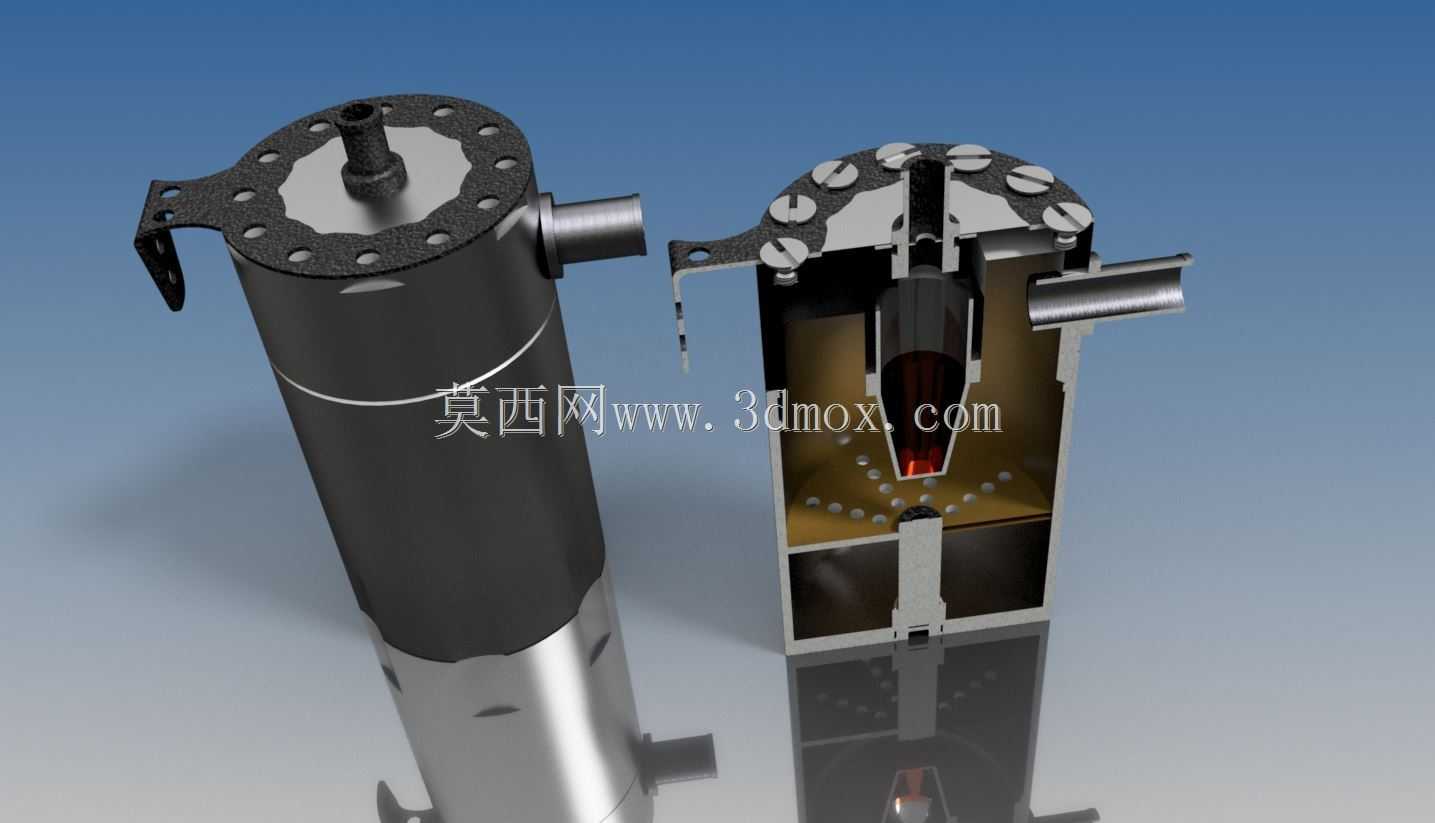

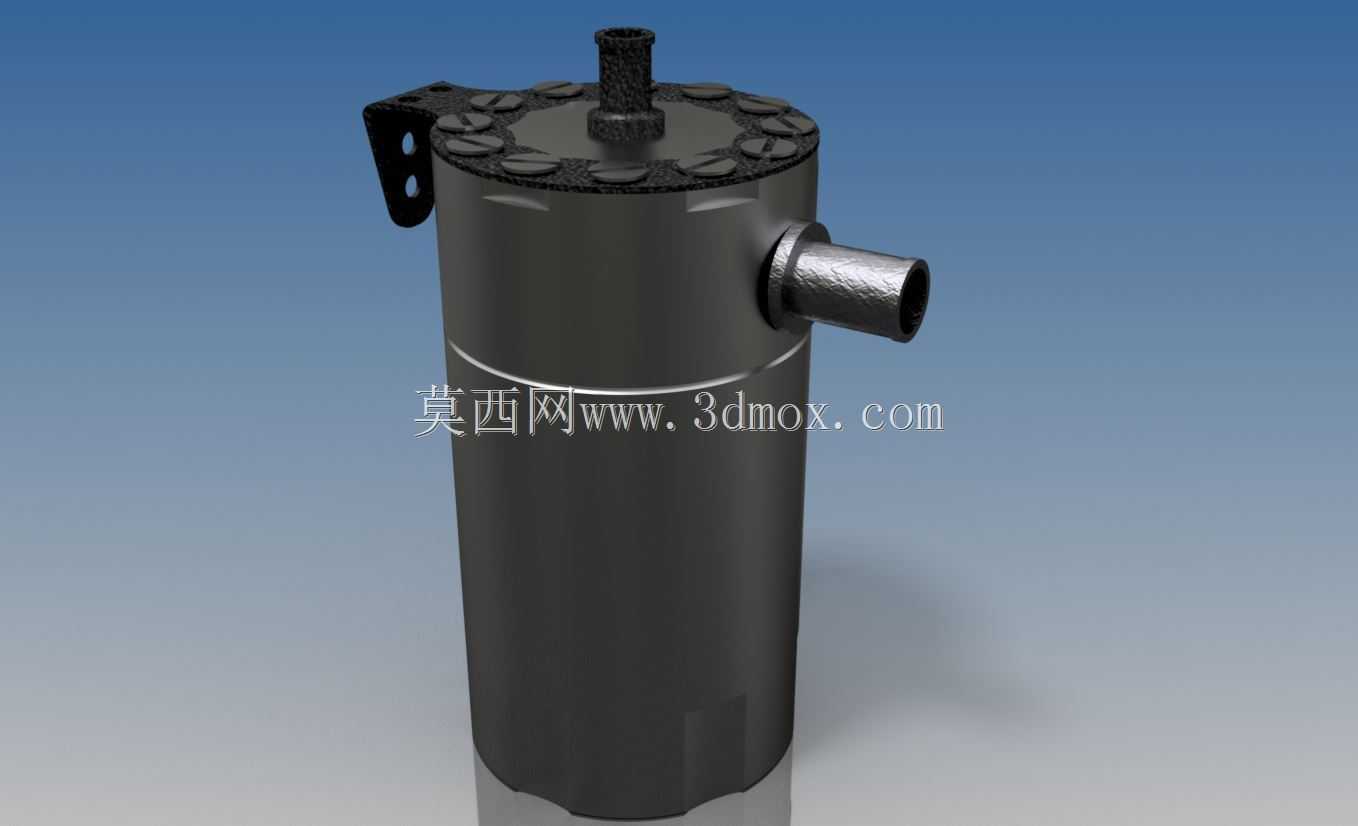

这款立式油气分离装置主要面向车用压缩空气回路、小型燃油供给系统以及工业小型气动系统的气液分离场景，核心作用是去除混合介质中悬浮的液态油滴、杂质颗粒，保障下游用气设备获得洁净的气相介质，避免油液侵入精密气动元件造成卡滞、密封失效或是性能衰减，在车载油气回收系统、小型空压站末端处理、内燃机油气分离回路中都能适配使用。从结构设计来看，装置采用立式圆柱罐体布局，整体分为上下两个功能腔段，上部为预分离腔，侧部切向设置进气接口，混合介质进入罐体后会沿筒壁形成旋流，依靠离心力将大粒径油滴甩向筒壁，沿壁面滑落至下部集液腔；中部设置精密分离滤芯组件，经过预分离的气相介质穿过滤芯时，细小油滴会被滤芯纤维层捕获、聚结形成大油滴后下落至集液腔，顶部设置出气接口，处理完成的洁净气相从该接口输出至下游回路。罐体侧面预留的安装支耳采用带安装孔的折弯结构，可直接通过螺栓固定在设备机架或是车体安装面上，支耳的安装孔位做了长圆余量设计，能够适配小范围的安装位置偏差，降低现场装配的对位难度。罐体下部设置排液接口，可定期排出集液腔积存的分离油液，避免液位过高影响分离效率。设计过程中充分考虑了安装边界的适配性，罐体整体径向尺寸控制紧凑，不会占用过多安装空间，侧部进出气接口采用同高度水平布置，能够适配常规的水平管路走向，无需额外做管路弯折改造；顶部的快插式出气接口可兼容常规气动软管的快速连接，减少现场装配的接头配件使用。罐体的上下端盖采用法兰螺栓紧固结构，端盖与筒体之间设置密封胶圈，能够耐受回路内的工作压力，避免出现介质泄漏问题，同时螺栓紧固的结构也方便后期拆解维护，更换内部的分离滤芯，延长装置的整体使用寿命。内部的旋流导向结构与滤芯承托结构做了一体化设计，既减少了额外的支撑零件数量，也避免了内部结构出现气流死角，保障介质在罐体内的流动路径顺畅，降低气流通过的阻力损失，让装置在额定处理流量下的压损控制在合理区间，不会对上游动力设备造成额外的负载负担。
