锥形进气空气滤清器结构设计

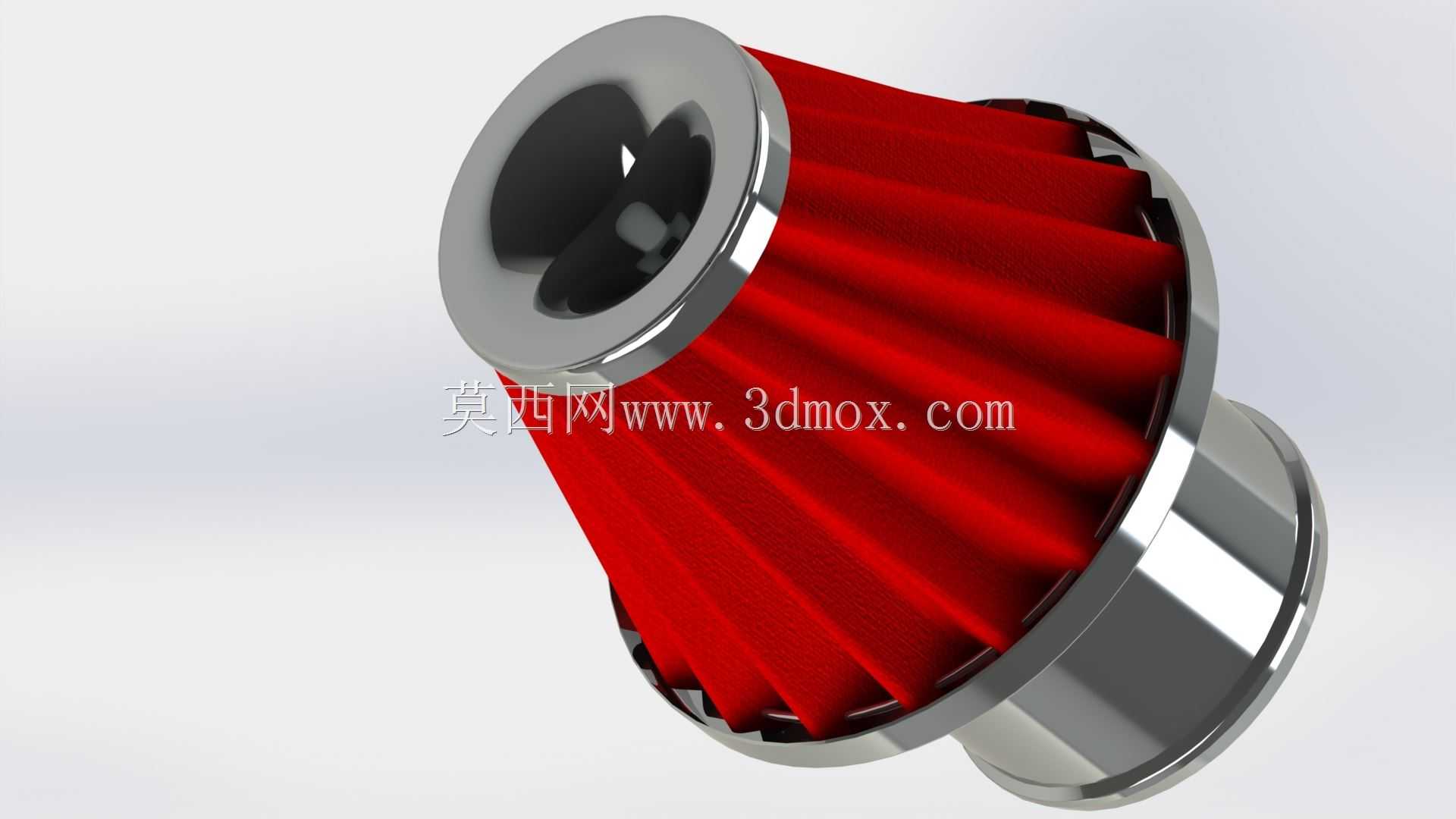

这款锥形空气滤清器主要应用于内燃机进气系统前端，常见于改装乘用车辆、小型通用动力机械、非道路移动作业设备的进气回路中，核心作用是在空气进入发动机燃烧室之前，滤除气流中携带的沙尘、金属磨屑、花粉及其他悬浮固体杂质，避免杂质进入气缸造成活塞组、缸壁、气门密封面的异常磨损，同时兼顾进气阻力控制与进气流量匹配，保障发动机空燃比处于合理区间，维持动力输出稳定性与燃油经济性。

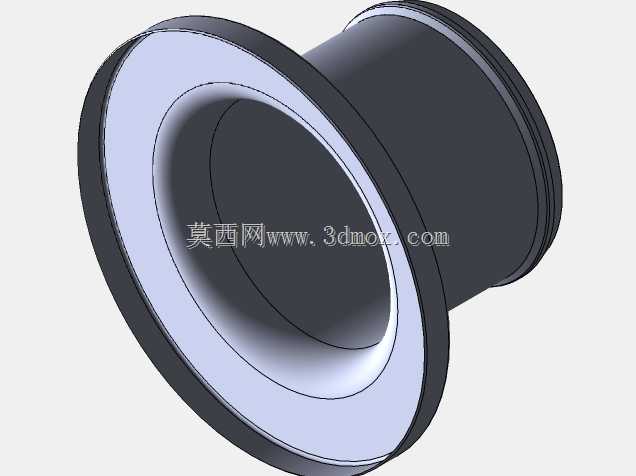

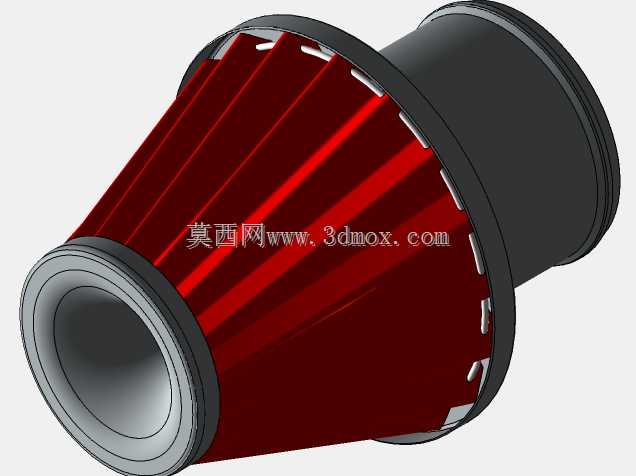

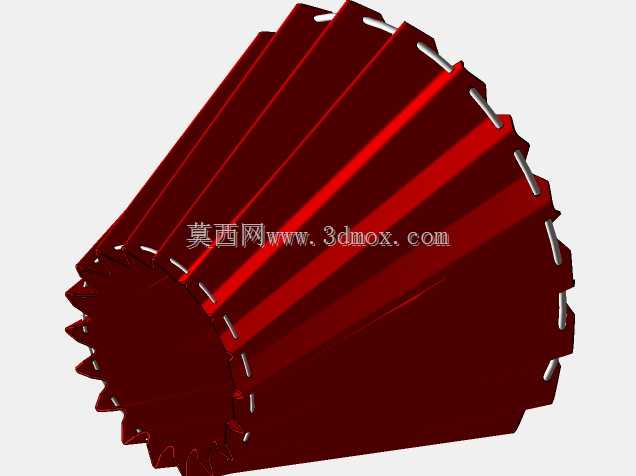

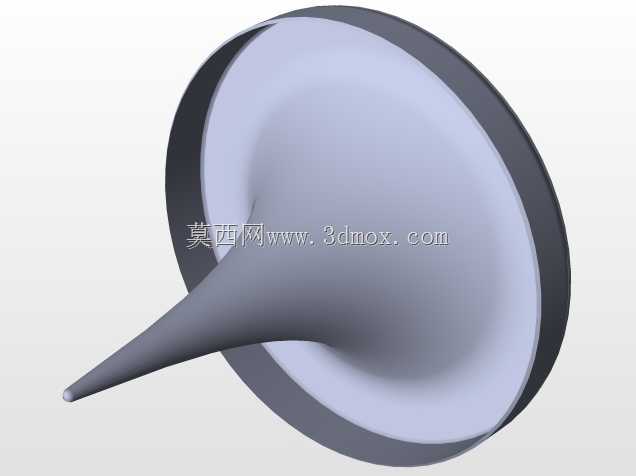

从功能特性来看，该滤清器采用锥台型褶皱滤材结构，相较于同安装口径的平面滤芯，锥型结构能够在有限的机舱布置空间内大幅拓展有效过滤面积，褶皱排布均匀规整，既可以保证滤材各区域的气流通过量均衡，避免局部滤材过早积尘堵塞，也能在相同容尘量要求下缩小整体径向占用尺寸，适配紧凑的机舱改装布局。两端采用金属端盖压合密封结构，金属端盖经过镜面抛光处理，既具备足够的结构强度，可承受进气负压带来的结构载荷，避免滤材在高负荷进气工况下出现变形脱胶，也能通过光滑的金属表面降低进气口端的气流紊流，减少进气阻力损失。滤材选用褶皱式复合过滤材质，褶皱深度沿锥面轴向均匀过渡，可在保证过滤精度的前提下，尽可能降低气流通过阻力，满足高转速工况下的发动机进气量需求。

在设计思路上，该结构优先考虑了安装适配性与维护便捷性，两端金属端盖预留了标准卡箍安装位，可适配不同口径的进气软管连接，安装时仅需通过喉箍锁紧即可完成密封，无需额外定制转接法兰，能够兼容多数小排量自然吸气发动机、改装摩托车发动机的进气改装需求。整体结构沿中心轴线完全对称，重心集中在安装轴线位置，可避免车辆行驶过程中因振动产生的安装位应力集中，降低长期使用后的密封失效风险。

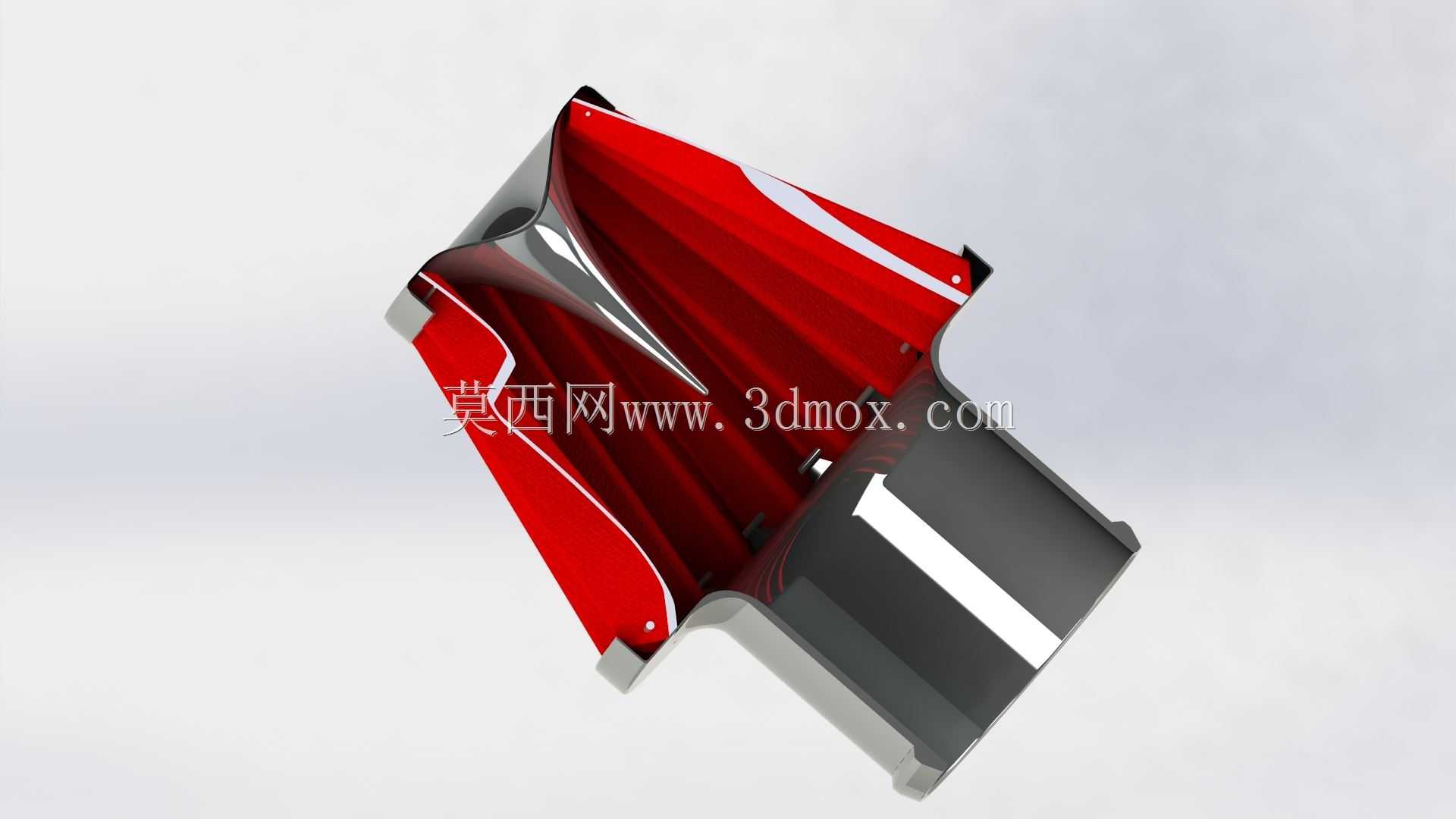

从安装边界来看，该滤清器整体为回转类锥台结构，大口径端为进气侧敞口设计，小口径端为出气连接端，安装时需保证出气端与进气软管的插入深度满足密封要求，周边预留不小于二十毫米的散热间隙，避免与周边高温部件、线束管路产生干涉，同时需保证进气侧朝向气流顺畅的位置，避免吸入发动机舱内的高温热风，影响进气充量效率。滤材部分的褶皱边缘做了封边处理，可避免长期气流冲刷下滤材纤维脱落，金属端盖与滤材的结合处采用全包边压合工艺，无需额外粘接剂即可实现可靠密封，避免未过滤空气从结合处短路进入发动机。
