SAF空气悬架车轴带17.5/19.5车轮适配结构

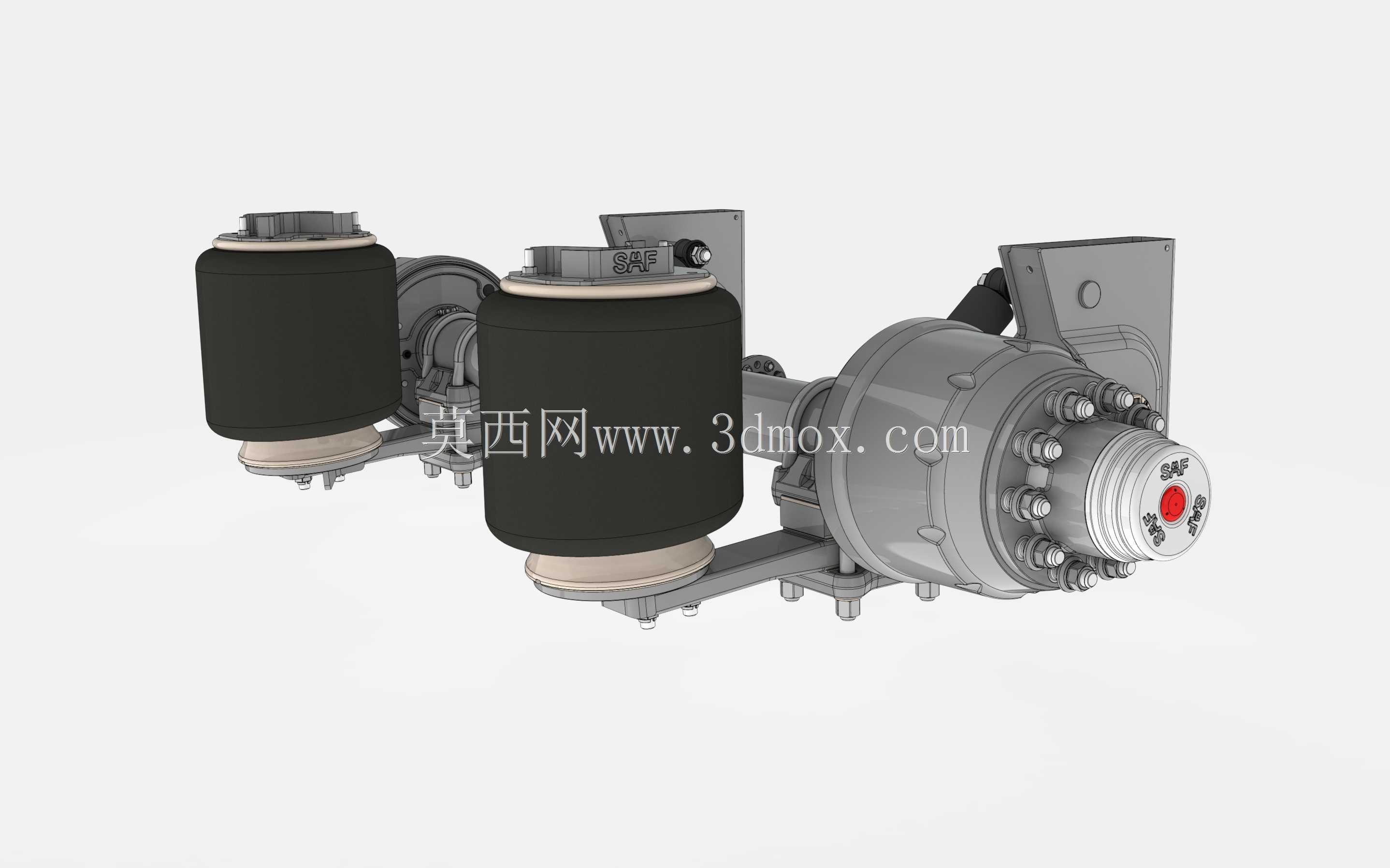

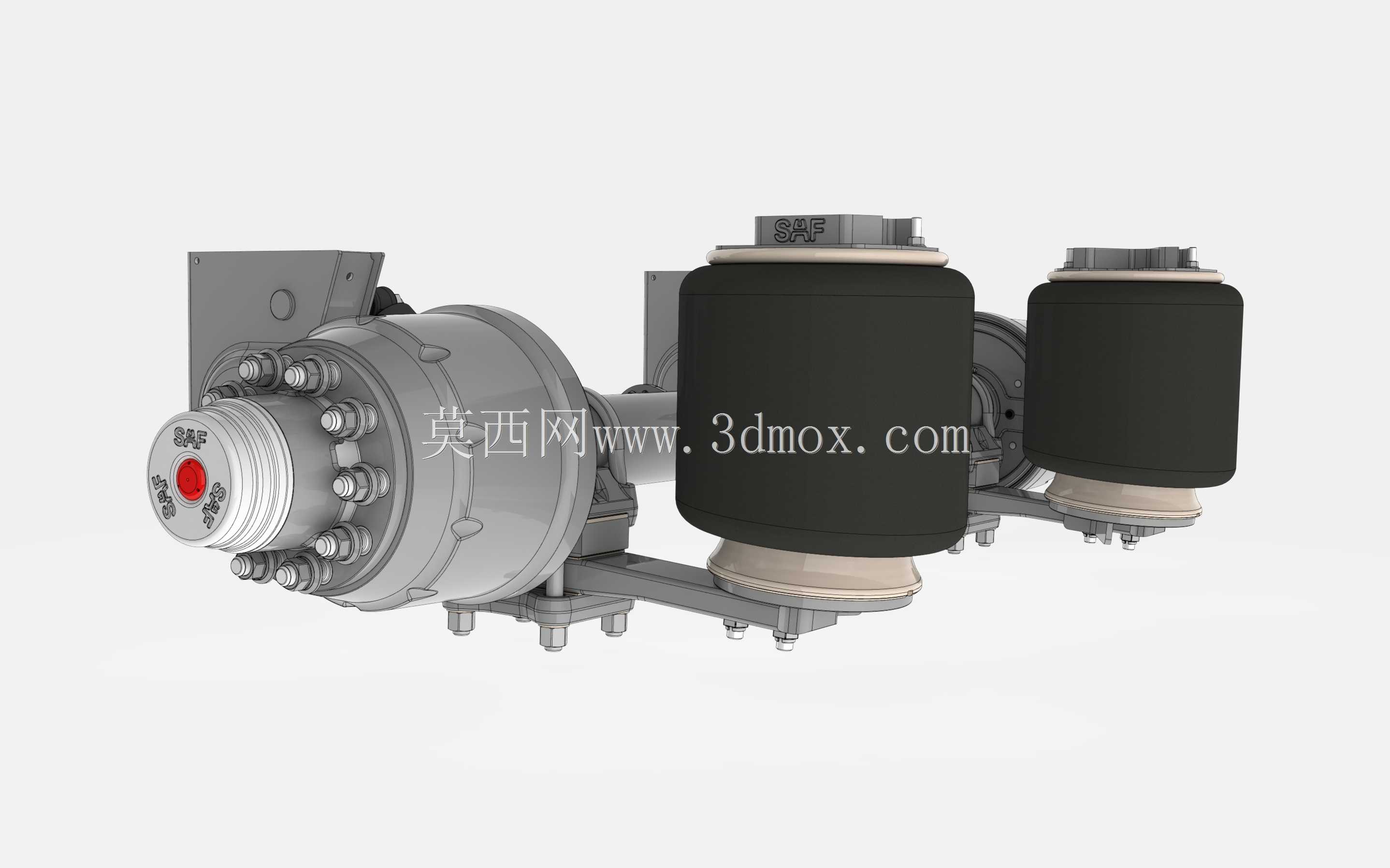

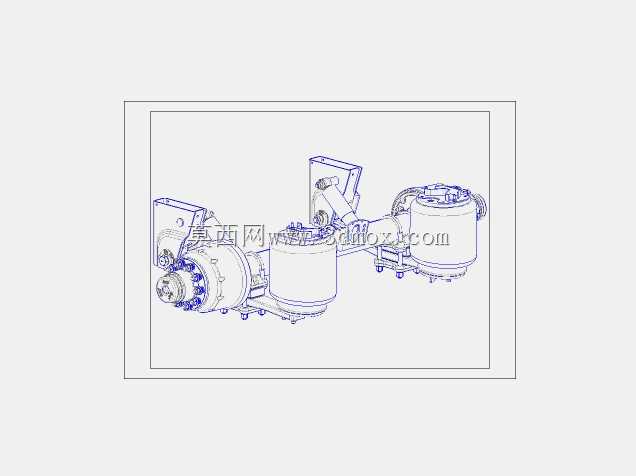

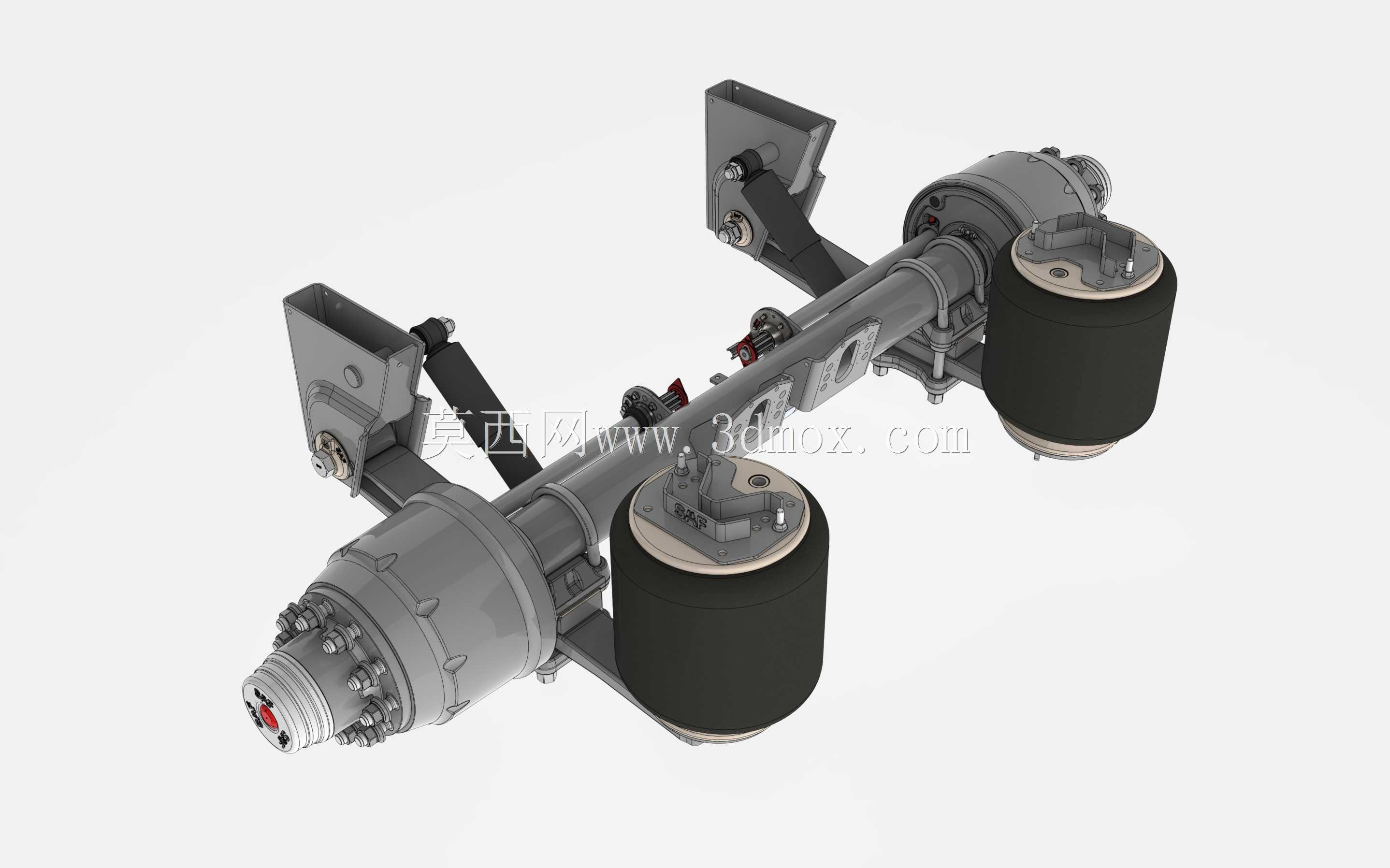

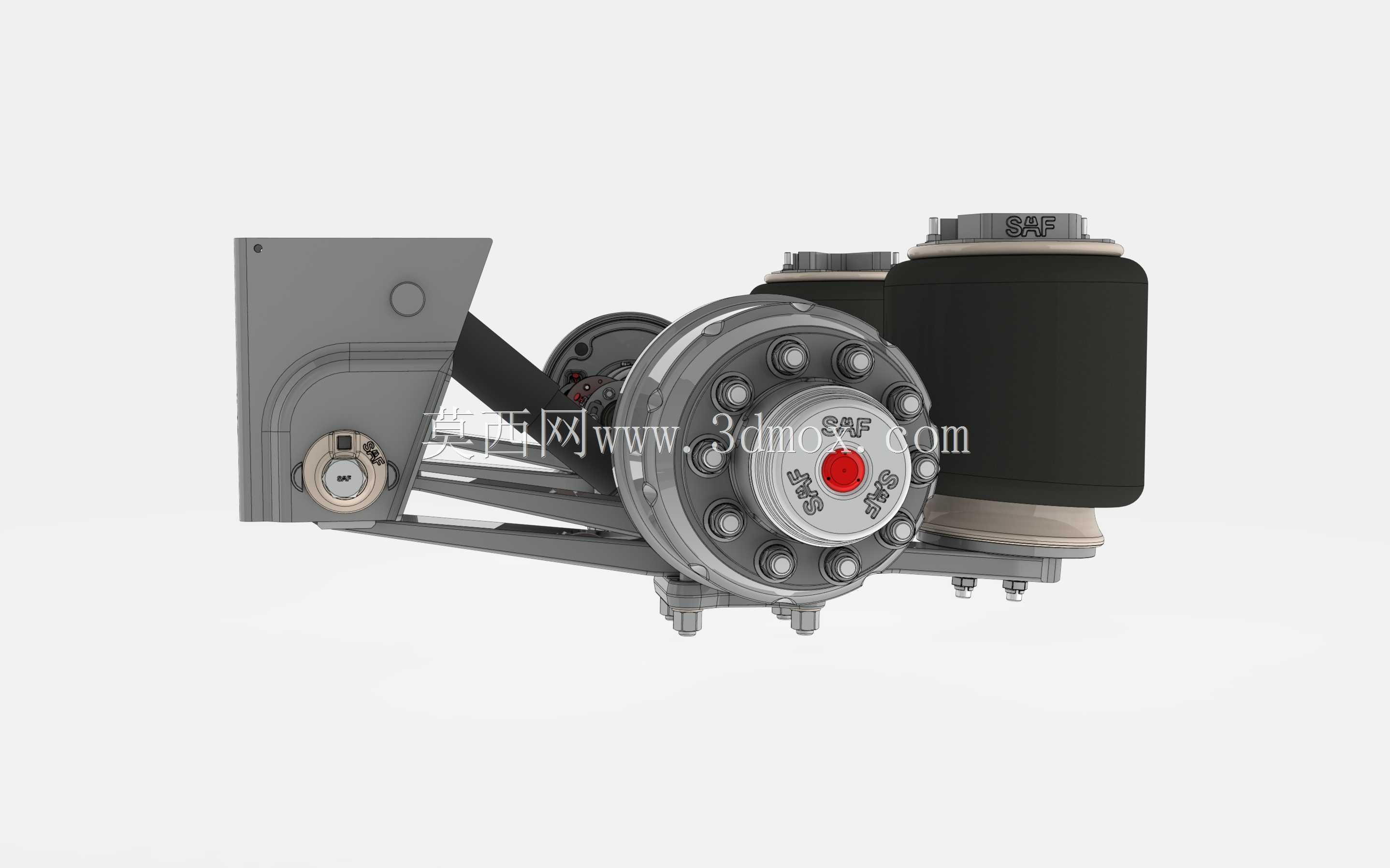

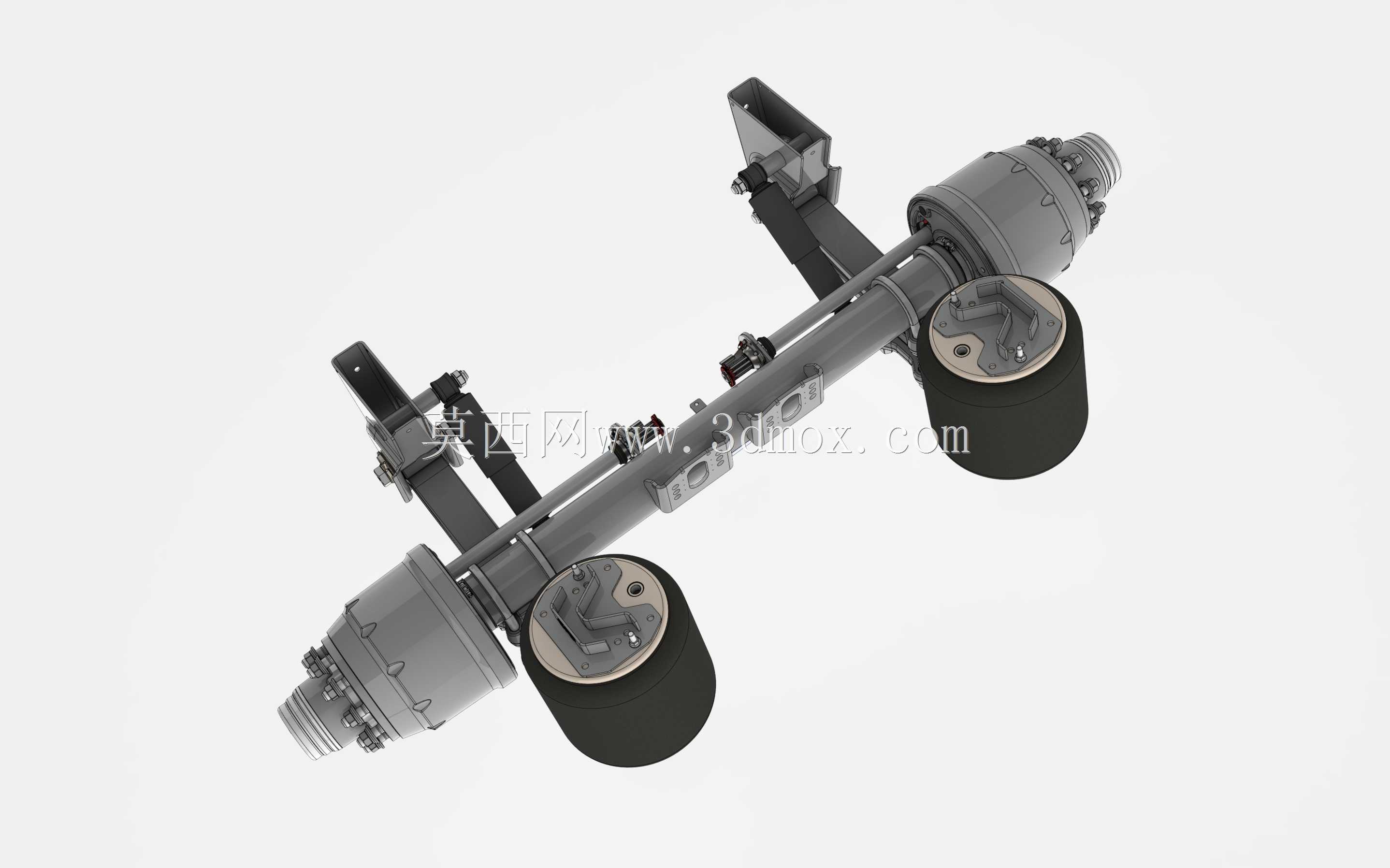

该结构为重型商用车行走系统核心承载部件，主要适配公路干线运输的半挂拖车、重载货运卡车底盘，在长途物流运输、大宗货物转运场景中承担整车承重、行驶缓冲、车轮定位的核心作用，可适配17.5、19.5规格的商用车辆车轮，匹配空气悬架配置的底盘架构，相比传统钢板弹簧悬架结构，能大幅降低行驶过程中的路面冲击传递，减少货损率同时提升行驶平顺性，降低长途驾驶的驾乘疲劳感。从功能特性来看，该集成结构将车轴承载主体、空气弹簧安装支座、制动机构安装位、推力杆连接座、减震器固定点位做了一体化集成设计，两端的空气弹簧为橡胶气囊结构，可根据载荷变化动态调整悬架刚度，在空载、满载工况下都能保持稳定的底盘高度，既可以减少轮胎异常磨损，也能提升高速行驶的抓地稳定性。设计过程中优先考虑了安装通用性与结构强度，车轴主体采用无缝厚壁钢管成型，轴头部位集成轮毂轴承安装位、制动气室固定支架，所有连接支座都采用焊接后整体去应力处理，避免长期交变载荷下出现焊缝开裂问题；两侧的空气弹簧安装面做了平面度精加工处理，保证气囊安装后受力均匀，不会出现偏磨漏气的问题；推力杆连接点位的轴孔采用同轴度精加工，确保车轴在行驶过程中不会出现移位，保证车轮前束、外倾参数始终处于合理范围。安装边界方面，该结构横向总宽度适配常规2.5米宽度的货运挂车底盘，空气弹簧的中心距匹配主流挂车纵梁的间距，轴头到板簧座（空气弹簧座）的距离符合商用挂车的通用安装规范，不需要对底盘纵梁做额外切割改造即可直接换装，制动气室的安装位适配常规鼓式制动结构，也可根据需求拓展盘式制动安装接口，整体结构的离地间隙符合公路货运车辆的通过性要求，不会在常规起伏路面出现磕碰问题。
