完全盖合内陷式橱柜铰链三维结构设计

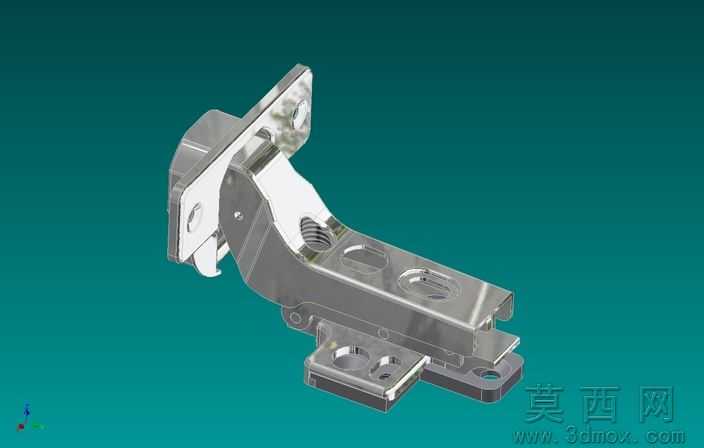

本模型为完全盖合内陷式橱柜铰链，建模阶段首先基于家具五金的安装尺寸规范，先绘制铰链底座、铰接臂、杯头固定座三大核心部件的二维草图，精准标注底座安装孔位间距、铰接臂转动行程、杯头嵌入板材的深度尺寸，通过拉伸、切除、钣金折弯等特征完成各零件的实体建模，再按照实际装配关系添加同轴心、面重合等配合约束，完成整体装配体搭建，过程中反复校验开合过程中各部件无干涉，转动行程匹配橱柜门90度以上开合需求。参数设计上严格遵循通用橱柜板材18mm厚度的安装标准，底座调节螺丝预留±2mm的前后、上下调节余量，铰接臂的扭力弹簧参数匹配常规橱柜门的自重，保证开合过程阻尼均匀，无突然下坠或回弹过猛的问题，杯头固定座的开孔直径、沉孔深度完全适配市面主流的铰链开孔器尺寸，方便现场安装加工。渲染材质部分对金属部件采用冷轧钢镀铬材质参数，还原五金件亮面金属的反光质感，对弹簧、调节螺丝等小部件做细微的磨砂金属质感区分，背景采用渐变深青底色突出金属件的轮廓，渲染时添加柔和的环境光，清晰展现铰链各部件的拼接缝隙、结构细节，还原真实产品的金属光泽与加工质感。结构原理上该铰链为四连杆铰接结构，通过多组铰接轴的联动实现柜门的内陷盖合，关门时柜门可完全嵌入柜体侧板内侧实现平齐外观，底座的偏心调节螺丝可实现柜门安装后的三维位置微调，内置的弹簧提供关门复位的扭力，铰接部位的衬垫减少金属件转动的磨损，提升长期使用的耐用性。软件兼容方面，模型提供Autodesk Inventor2012原生格式，同时导出STEP、IGES通用中间格式，可直接导入SolidWorks、UG、ProE、Creo等主流三维设计软件进行编辑修改，还附带STL格式文件，可直接用于3D打印打样验证结构，无需额外转换格式即可适配各类设计、加工场景。研发教学应用层面，该模型可作为家具五金设计的教学案例，帮助学习者掌握钣金类五金件的建模方法、四连杆铰接结构的运动仿真逻辑，也可作为家具企业研发橱柜产品时的选型参考，直接调用模型嵌入整体橱柜装配体做干涉检查，还可用于五金配件的开模前结构验证，减少实物打样的迭代次数，降低研发成本，同时也适合机械相关专业学生做机械原理、装配设计相关课程的练习素材。
