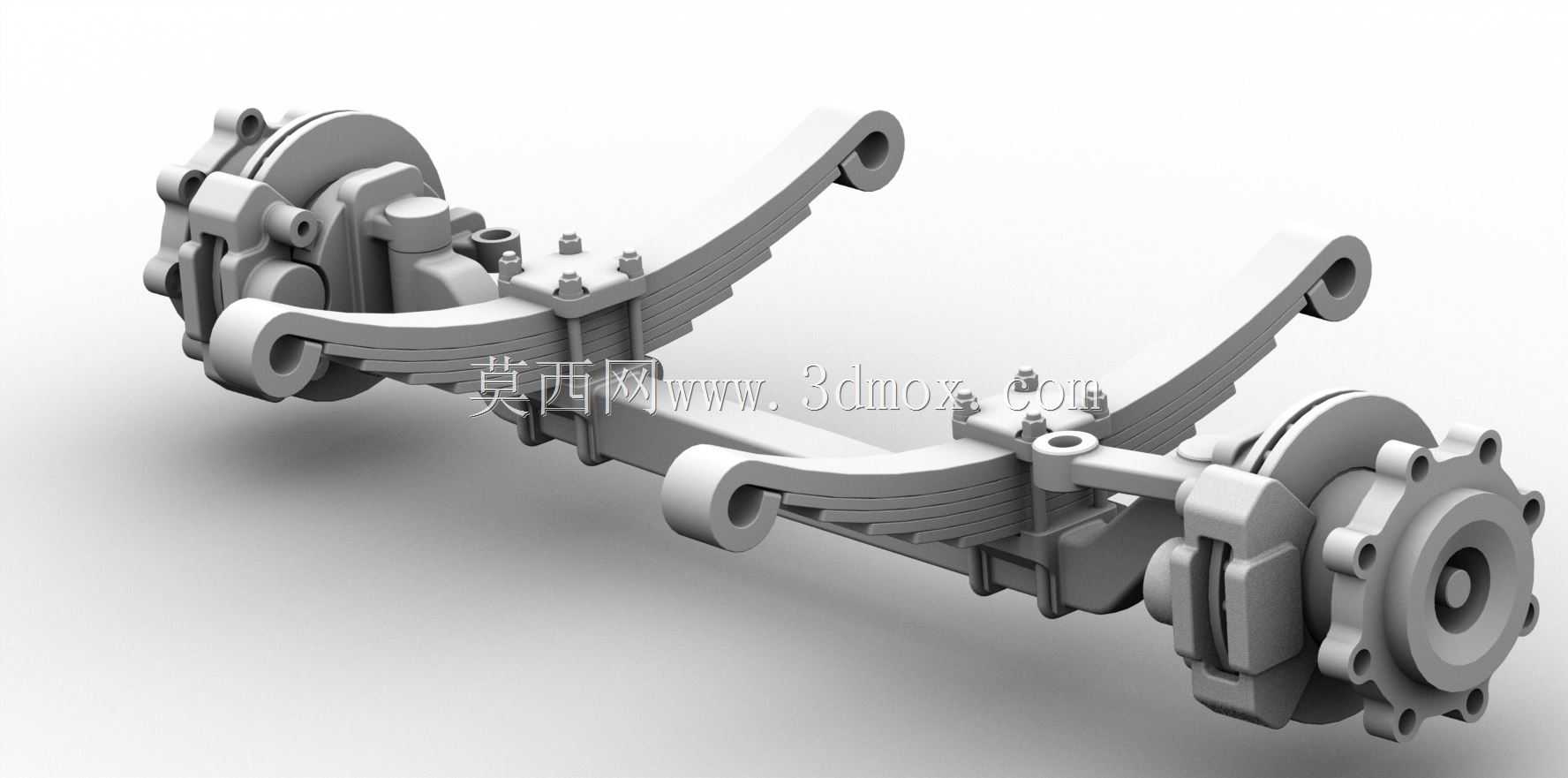

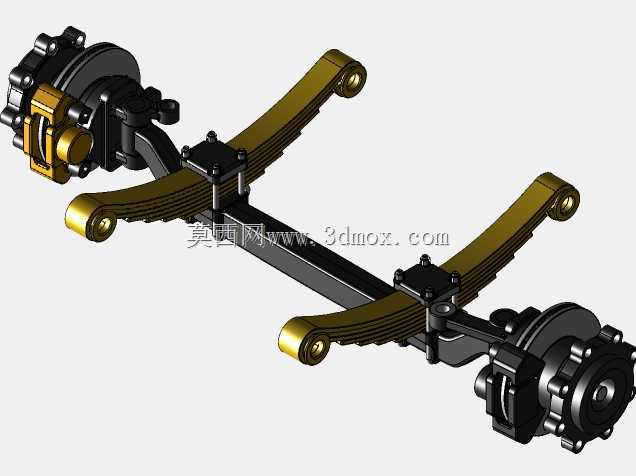

载货汽车前桥带钢板弹簧悬架结构

该结构为中型载货汽车使用的转向驱动前桥总成，集成了钢板弹簧非独立悬架与盘式制动轮端，主要应用于总质量4-8吨的轻中型载货汽车底盘前轴位置，承担整车前部承载、转向传递、行车制动的核心功能，是商用车底盘行驶系统的核心安全部件。在实际整车应用场景中，该前桥安装于车架前部纵梁下方，两侧板簧通过U型螺栓与桥壳刚性固定，板簧两端卷耳通过销轴与车架上的吊耳支架铰接，既能够传递车架与车轮之间的各向作用力，同时可依靠钢板弹簧片间的摩擦阻尼缓冲路面颠簸带来的冲击，适配城乡物流、工程转运等多种复杂路况下的行驶需求，相比独立悬架结构具备承载能力强、维护成本低、结构可靠性高的优势，非常适合载重商用车辆的使用场景。从功能特性来看，该前桥的桥壳采用整体式工字梁结构，抗弯抗扭强度高，可承受满载状态下的前部垂向载荷以及制动、转向过程中的纵向、横向冲击力；两侧轮端配备浮钳式盘式制动器，相比传统鼓式制动器散热性能更好，连续制动工况下热衰退风险更低，制动响应速度更快，能够有效提升重载状态下的行车安全性；板簧采用多片等截面钢板叠合结构，片间设置有减磨垫片，可降低行驶过程中的异响与磨损，悬架刚度匹配载重需求，空载状态下具备足够的缓冲行程，满载状态下不会出现悬架击穿问题。设计过程中，首先根据整车满载前轴载荷确定桥壳的截面尺寸与板簧的片数、厚度参数，保证桥壳的最大应力低于材料屈服极限，板簧的静挠度匹配整车平顺性要求；其次确定轮距、板簧中心距、主销倾角等核心安装参数，保证与车架、转向系统的安装边界完全匹配，主销内倾、后倾角度符合转向回正性能要求，减少轮胎偏磨风险；轮端轮毂轴承采用圆锥滚子轴承配对设计，可同时承受径向与轴向载荷，轴承预紧度可通过调整螺母精确调节，保证轮端转动顺畅无松旷。安装边界方面，桥壳两侧板簧安装座的中心距匹配对应车型车架纵梁的宽度，板簧卷耳的孔径与销轴尺寸适配车架吊耳的安装尺寸，轮端制动盘的安装法兰、轮毂螺栓的孔位分布与对应规格的钢圈完全适配，转向节臂的连接位置与转向直拉杆的球头尺寸匹配，制动器气室的安装支架位置适配整车制动气路的布置，整体结构无需额外改装即可直接匹配对应吨位的商用车底盘装配需求。
