本田H22A发动机燃油喷油器结构设计

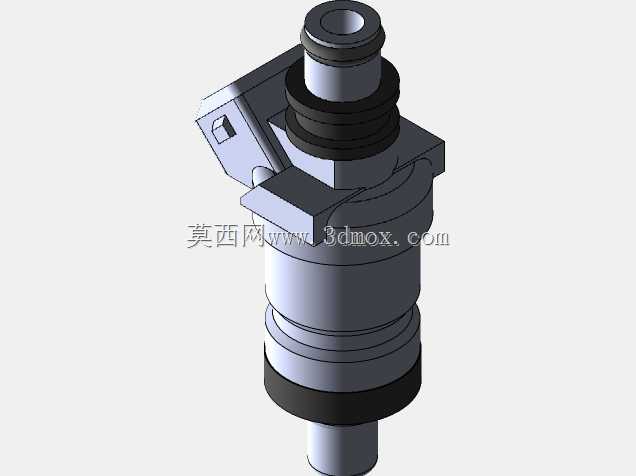

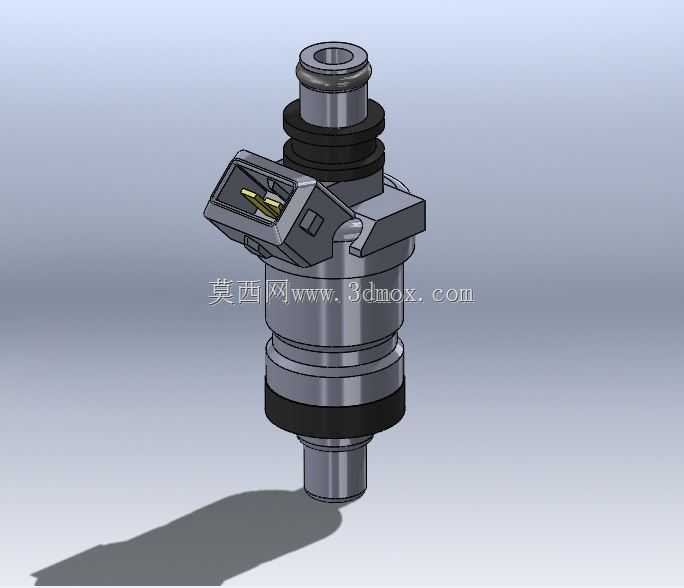

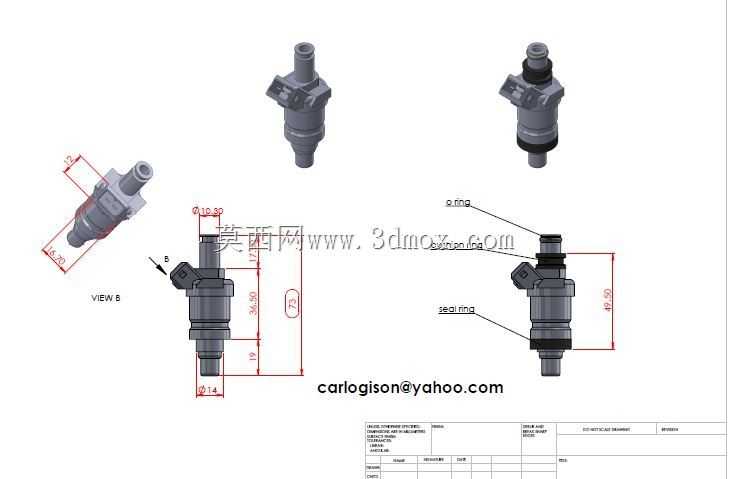

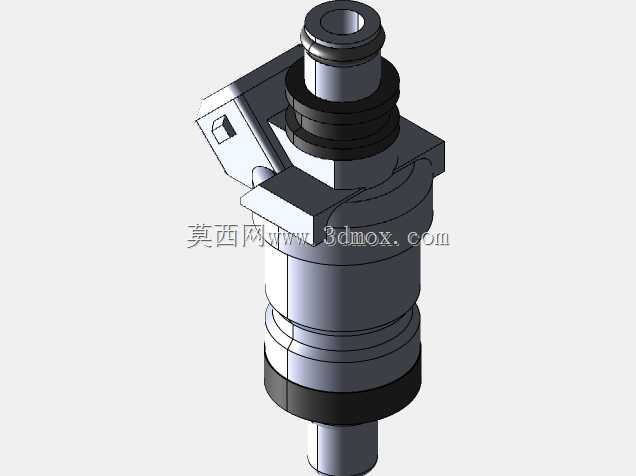

这款喷油器主要适配本田H22A系列高性能发动机，是燃油供给系统中实现精准喷油的核心执行部件，广泛应用于民用乘用车动力系统、改装性能车动力升级以及发动机台架测试标定场景中，承担着按照发动机ECU发出的喷油脉冲信号，精准控制燃油喷射量、将加压燃油雾化后喷入进气歧管或气缸内与空气充分混合的核心作用，直接决定发动机的空燃比控制精度，影响动力输出表现、燃油经济性与尾气排放水平。从功能特性来看，该款喷油器属于低阻抗峰值保持型喷油器，适配大流量燃油供给需求，能够满足H22A发动机高转速工况下的燃油供给量要求，响应速度快，可在毫秒级时间内完成喷油动作的开启与关闭，保证不同转速、负荷工况下喷油量的控制精度，避免出现供油不足导致的动力衰减或是供油过量造成的燃油浪费、排放超标问题。在设计思路上，整体结构采用同轴分层布局，上部为燃油进油端，设计有标准径向密封结构，可与燃油分配管紧密配合，防止高压燃油出现渗漏；中部为电磁驱动腔体，内置电磁线圈、衔铁与阀针组件，通电后产生电磁吸力吸动衔铁带动阀针抬起，高压燃油即可通过底部的喷孔喷出，断电后阀针在弹簧力作用下快速复位切断燃油供给；侧置的电气接插件采用防错插结构设计，带有定位卡扣，可避免装配过程中出现接反、松脱的问题，保证电信号传输的稳定性；下部为喷油端，设计有多层密封胶圈结构，与进气歧管安装位配合时可实现可靠密封，防止漏气影响混合气浓度。外形尺寸方面，整体为细长圆柱型主体结构，轴向总长度适配H22A发动机进气歧管的安装空间，主体外径与原厂安装位的孔径完全匹配，安装边界充分考虑了周边零部件的布置间隙，装配时无需对周边管路、线束进行额外改动，可直接实现原位替换安装，接插件的出线方向也与原厂布局保持一致，避免与周边部件产生运动干涉。喷孔端的雾化结构经过优化设计，喷出的燃油雾锥角度合理，可让燃油颗粒充分破碎雾化，与进气气流充分混合，提升燃烧效率，减少气缸内积碳的产生。
