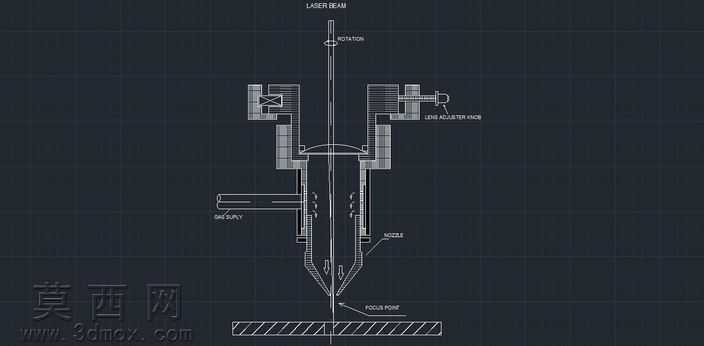

激光束切割头结构设计方案图纸

本模型为激光束切割机核心切割头的完整结构设计，建模过程严格遵循激光加工设备的实际工程逻辑，首先从核心光路传导路径出发，精准还原了激光束从入射接口到聚焦喷嘴的全通道结构：顶部设置激光入射旋转适配接口，预留了光路调整的旋转自由度，可匹配不同光路走向的激光发生装置；中段设计了密封式镜腔结构，内置聚焦透镜安装位，镜腔周边预留了冷却气路通道，可通入保护气体避免透镜被加工飞溅物污染，同时带走激光照射产生的积热，保证透镜工作稳定性。镜腔两侧对称设计了辅助安装支架，支架上设置了多组定位销孔与紧固螺纹位，可将切割头整体固定在加工设备的运动轴系上，安装位的公差设计严格遵循机械装配规范，保证切割头与运动轴的同轴度精度。模型下半部分为切割喷嘴组件，设计了锥状收束的气流通道，可将高压辅助气体沿激光束方向同轴喷出，在加工时吹走熔融切屑，同时在切割区域形成局部保护氛围，避免加工断面氧化；喷嘴端部设计了可更换的陶瓷绝缘环结构，可在喷嘴意外接触工件时触发设备急停，避免碰撞损坏核心光学部件。建模时对所有配合面做了公差匹配设计，镜腔的密封位预留了密封圈安装槽，气路通道的转角处做了圆弧过渡处理，减少气体流动的阻力损失；所有紧固件的位置都预留了装配操作空间，方便后期设备的维护与零件更换。整体结构采用分层模块化设计，从上到下分为入射接口模块、镜腔冷却模块、喷嘴气路模块三个独立单元，各单元之间通过法兰定位连接，可根据不同加工功率、不同加工材质的需求，快速更换对应规格的聚焦透镜与喷嘴，适配不同厚度金属、非金属材料的激光切割加工需求，模型完整还原了各零件的装配关系与内部流道、光路走向，可直接用于激光切割设备的结构参考、教学演示或二次开发设计。
