氩弧焊Tig火炬焊枪结构三维设计

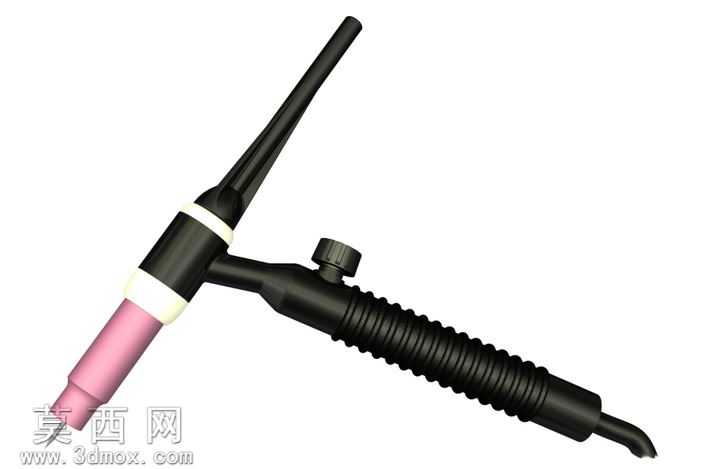

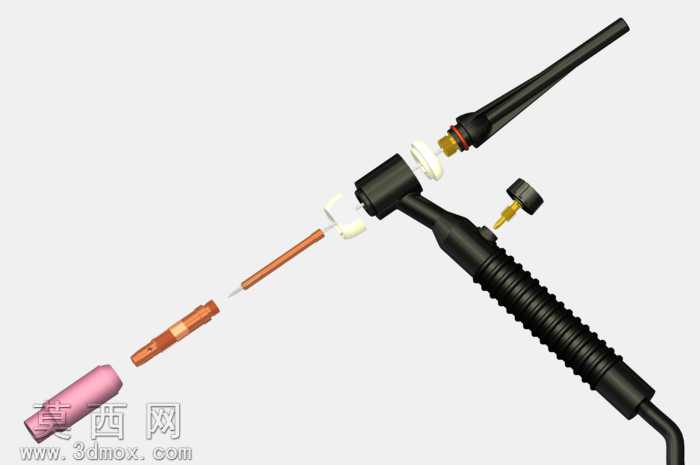

本作品为Tig氩弧焊火炬的三维结构设计模型，采用Autodesk Inventor完成全参数化建模，完整还原了氩弧焊枪的分体式装配结构，建模过程遵循机械设计的装配逻辑，从枪尾的电缆接入端、气电连接组件到枪身的握持主体、调节旋钮，再到前端的钨极夹持结构、陶瓷喷嘴，每一个零部件都按照实际焊枪的尺寸比例进行1:1还原。建模阶段首先搭建整体装配骨架，确定枪身弯折角度与握持区域的人体工学弧度，枪身握持部分做了防滑纹理的细节建模，通过阵列特征还原橡胶手柄的凹凸防滑结构，保证外观还原度的同时也为后续渲染的材质表现打下基础。各零部件之间严格按照实际装配关系添加约束，枪尾的压帽、绝缘套、导流件、钨极夹、喷嘴均为可拆分的独立零件，能够清晰展示焊枪内部的气路通路与电极固定结构，调节气流量的小旋钮也做了独立建模，还原其旋转调节的结构逻辑。材质渲染阶段针对不同部件做了区分设置：枪身主体的防滑手柄赋予哑光黑色橡胶材质，调整粗糙度参数模拟橡胶的磨砂质感；金属连接件、钨极夹、枪尾接头赋予金属材质，其中黄铜材质的气路接头调整金属度与反射参数还原黄铜的暖金色金属光泽，钢制的钨极夹与导电件赋予亮面不锈钢材质，还原金属部件的冷冽反光；前端的陶瓷喷嘴赋予淡粉色陶瓷材质，调整半透明度与漫反射参数，还原陶瓷部件的哑光微透质感；钨极针赋予紫铜材质，还原铜电极的金属色泽。设计思路上以还原真实焊枪的拆装结构为核心，没有做多余的外观夸张修改，所有结构都服务于实际焊枪的功能展示，既可以作为焊接设备的教学演示模型，也可以用于焊接工位的场景搭建素材，各零件的参数化特征支持后续编辑修改，可根据不同型号的焊枪尺寸调整参数快速衍生变体模型。
