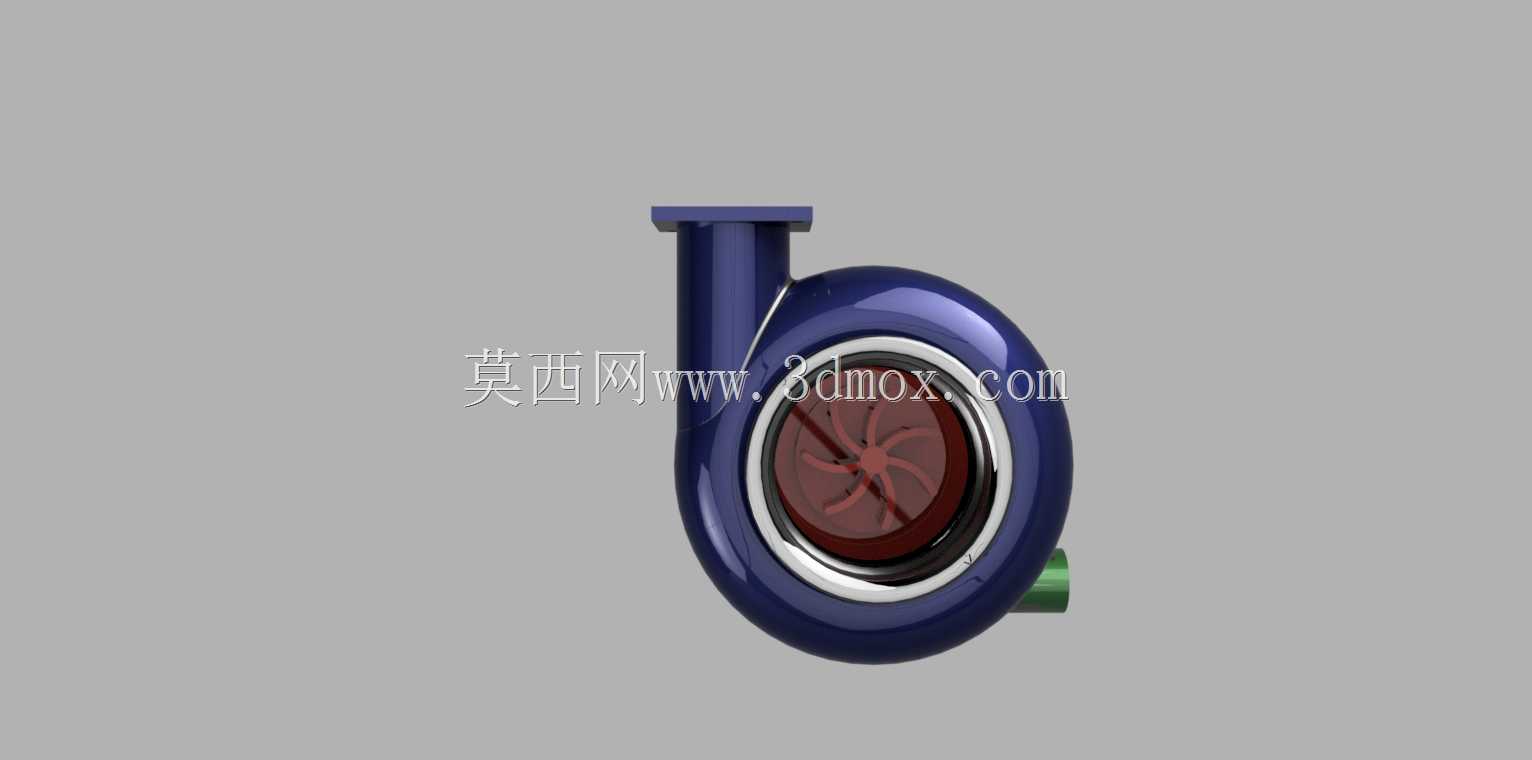

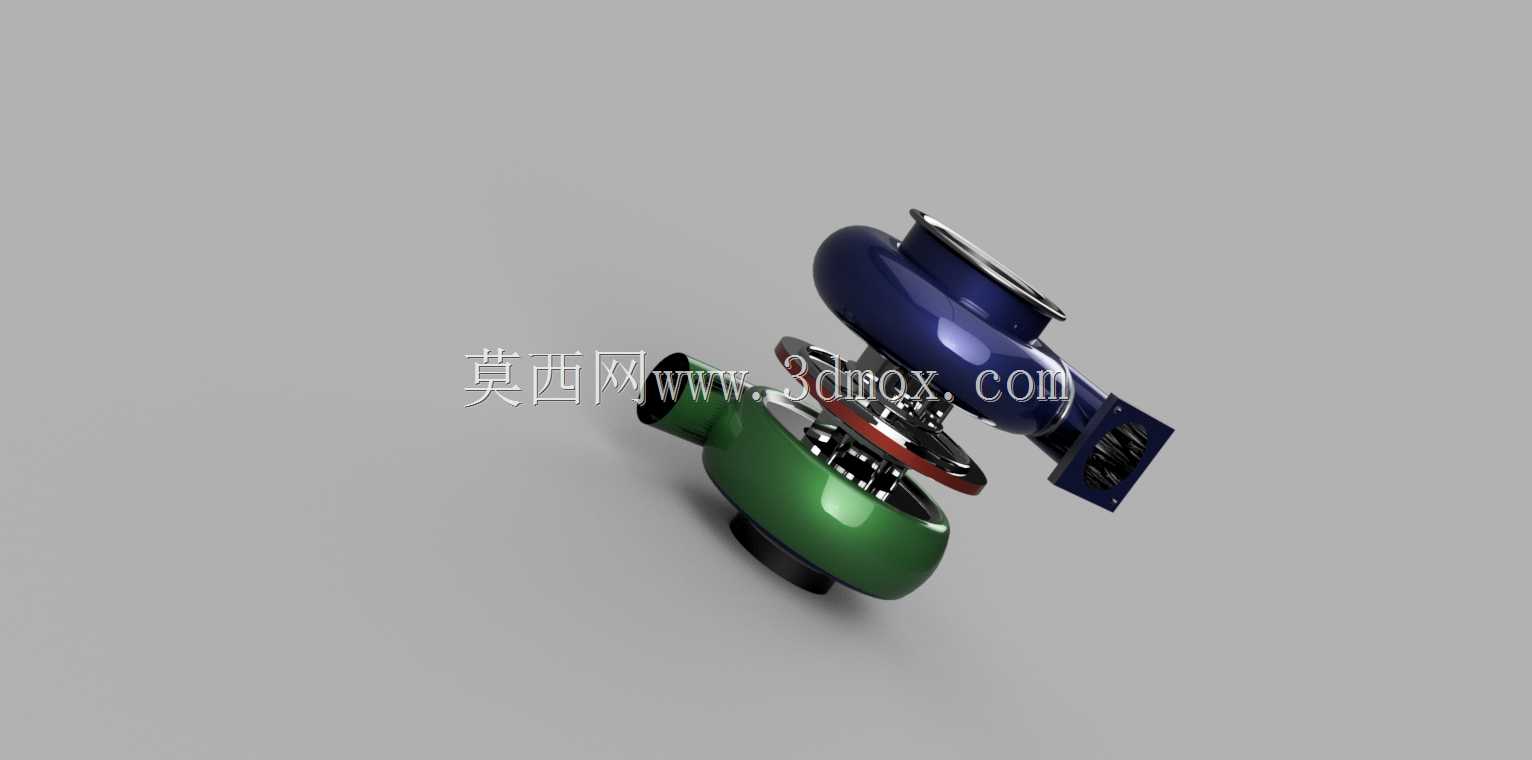

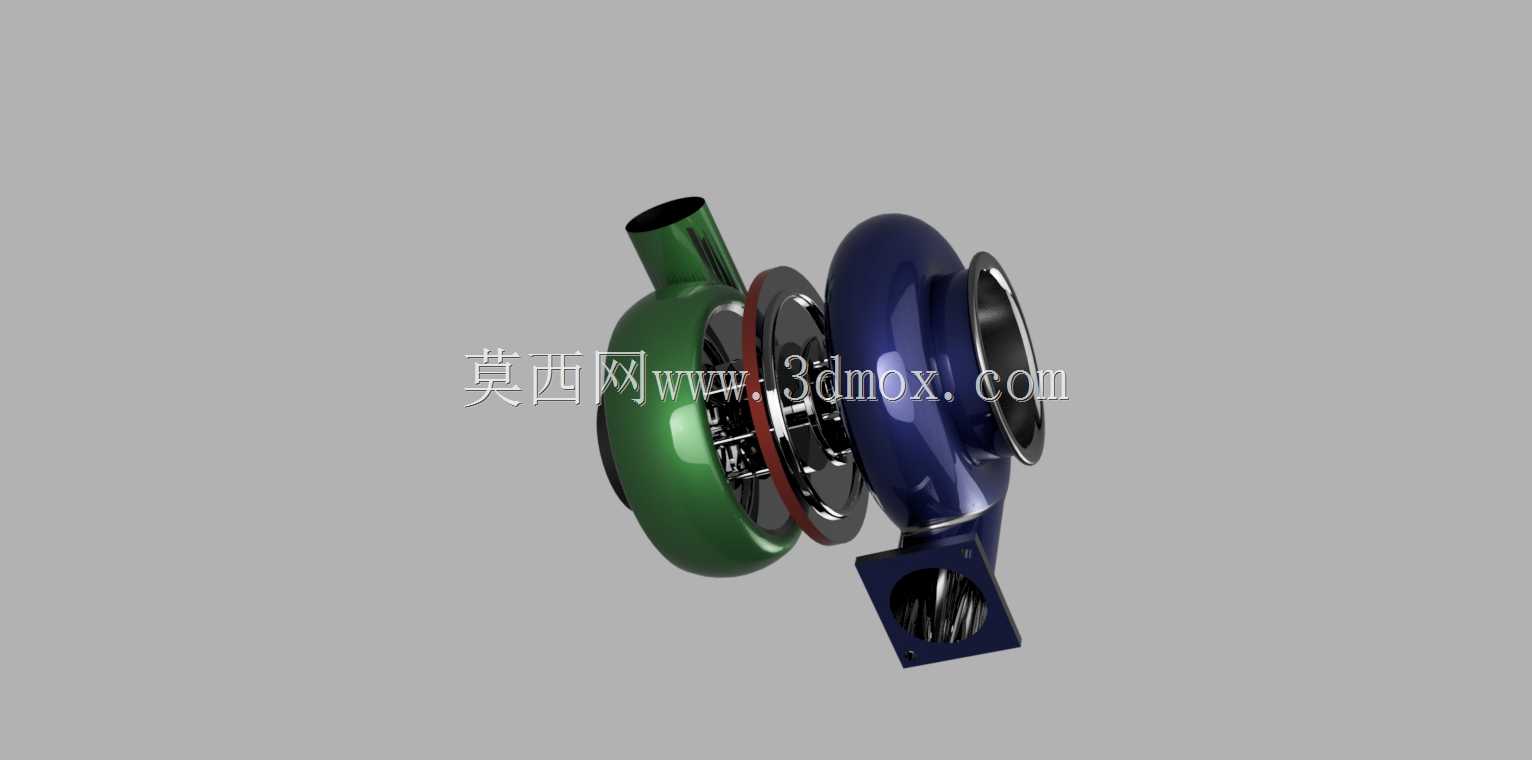

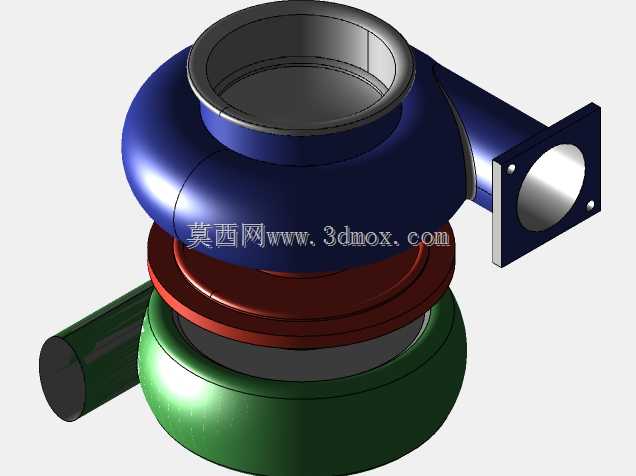

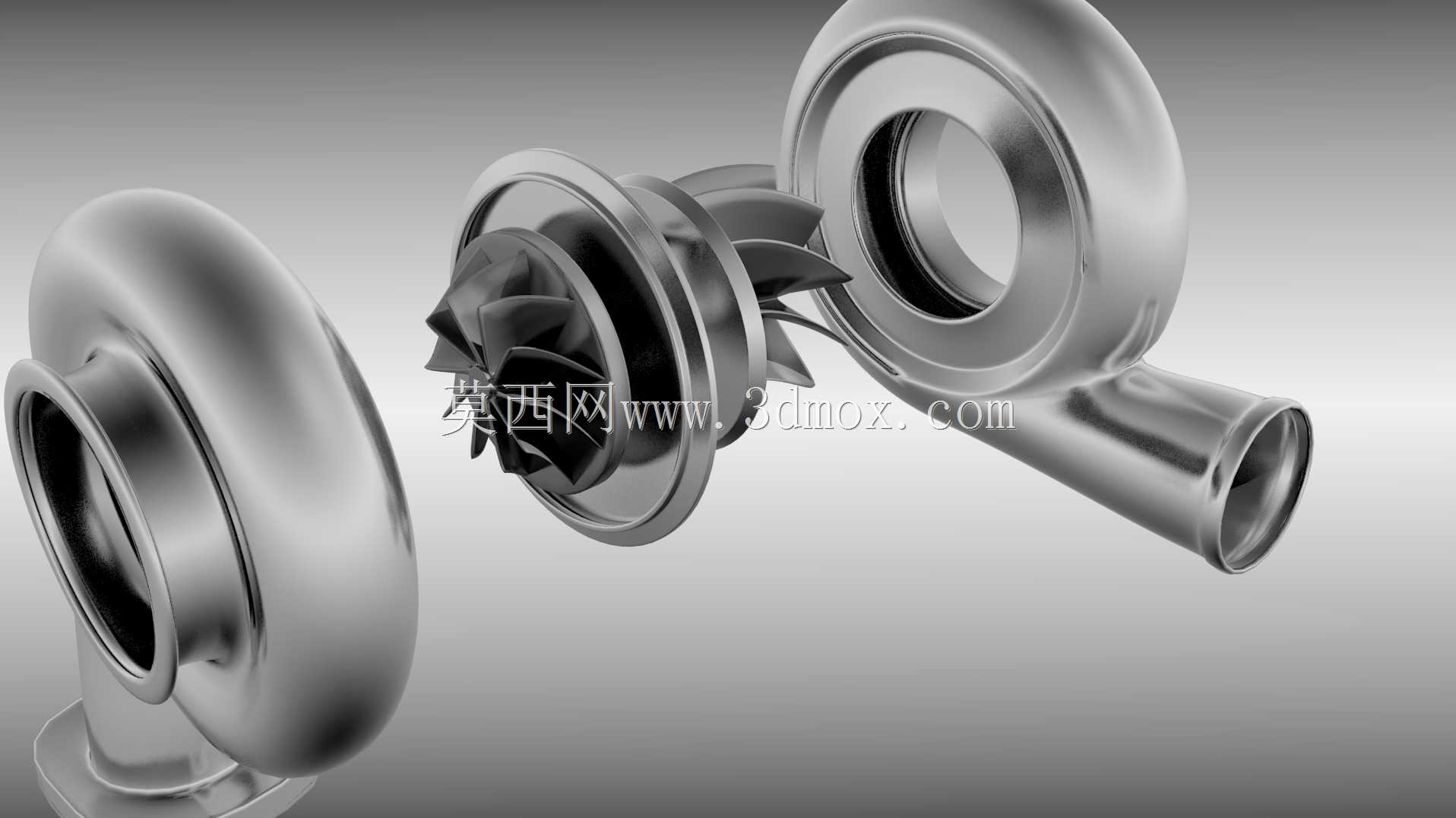

Fusion360设计的简易涡轮增压器结构

这款涡轮增压器结构主要面向小排量内燃机动力升级、小型动力设备性能优化场景，在民用改装车辆、小型工程机械动力单元、微型航空动力试验平台中都能找到适配空间，核心作用是通过回收发动机排出的废气能量，压缩进入气缸的新鲜空气，提升气缸内的进气充量，让同等排量的动力单元可以输出更高的功率与扭矩，同时优化燃油燃烧效率，降低部分工况下的尾气排放水平。从功能特性来看，该结构完整还原了涡轮增压器的核心工作单元：两侧的蜗壳分别承担废气导入与压缩空气导出的功能，中间的中间体承载转子轴系，一侧的涡轮叶轮承接高温废气冲击产生旋转动力，另一侧的压气机叶轮随轴同步转动，完成进气压缩动作，各部件的流道形态贴合流体力学设计逻辑，减少气体在流通过程中的压力损失，保证能量传递效率。设计过程中遵循了小型涡轮增压器的常规布局逻辑，将涡轮端与压气机端的蜗壳采用对称式的圆弧流道设计，避免气流在转向过程中产生紊流；转子部分的叶轮叶片采用后弯式构型，兼顾高速旋转下的结构强度与气动效率，中间体的连接法兰位置预留了标准的安装定位面，能够匹配常规的旁通阀、润滑油路接口布局，不需要额外做大幅结构修改就能适配多数小排量动力单元的安装位。从安装边界来看，该结构的整体尺寸紧凑，两侧蜗壳的进出口管径符合小排量动力单元的常规管路匹配规格，轴向安装长度控制在合理区间，不会与周边的发动机舱部件、排气头段、进气歧管产生安装干涉，中间体的固定支脚位置参考了通用涡轮增压器的安装点位设计，能够直接适配多数常规的安装支架结构，降低改装或装配过程中的适配改造成本。外形上采用金属质感的流线型设计，蜗壳的外壁做了圆弧过渡处理，既减少了整体结构的应力集中点，也让整体外观更符合工业零部件的设计美感，各部件的分模面、连接缝位置都做了对齐处理，还原了真实量产涡轮增压器的装配细节，能够用于动力系统的结构展示、工作原理教学演示，也可以作为小型动力改装方案的结构参考，帮助设计人员快速完成周边管路、固定结构的匹配设计，缩短前期方案验证的周期。
