商用车拖挂连接用带法兰主销轴结构

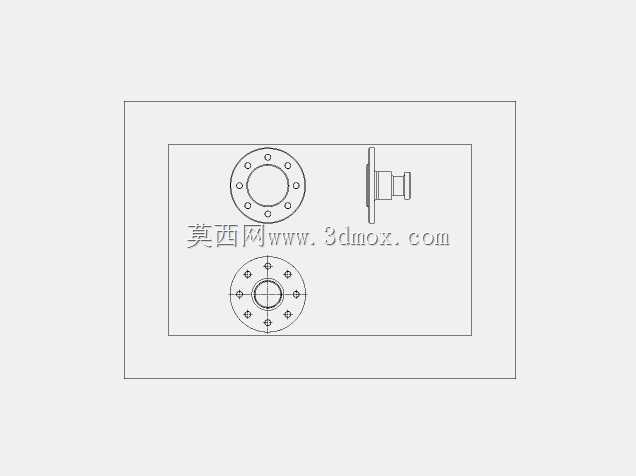

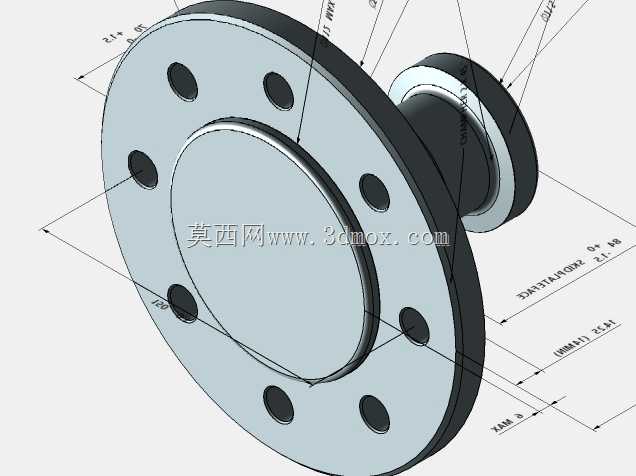

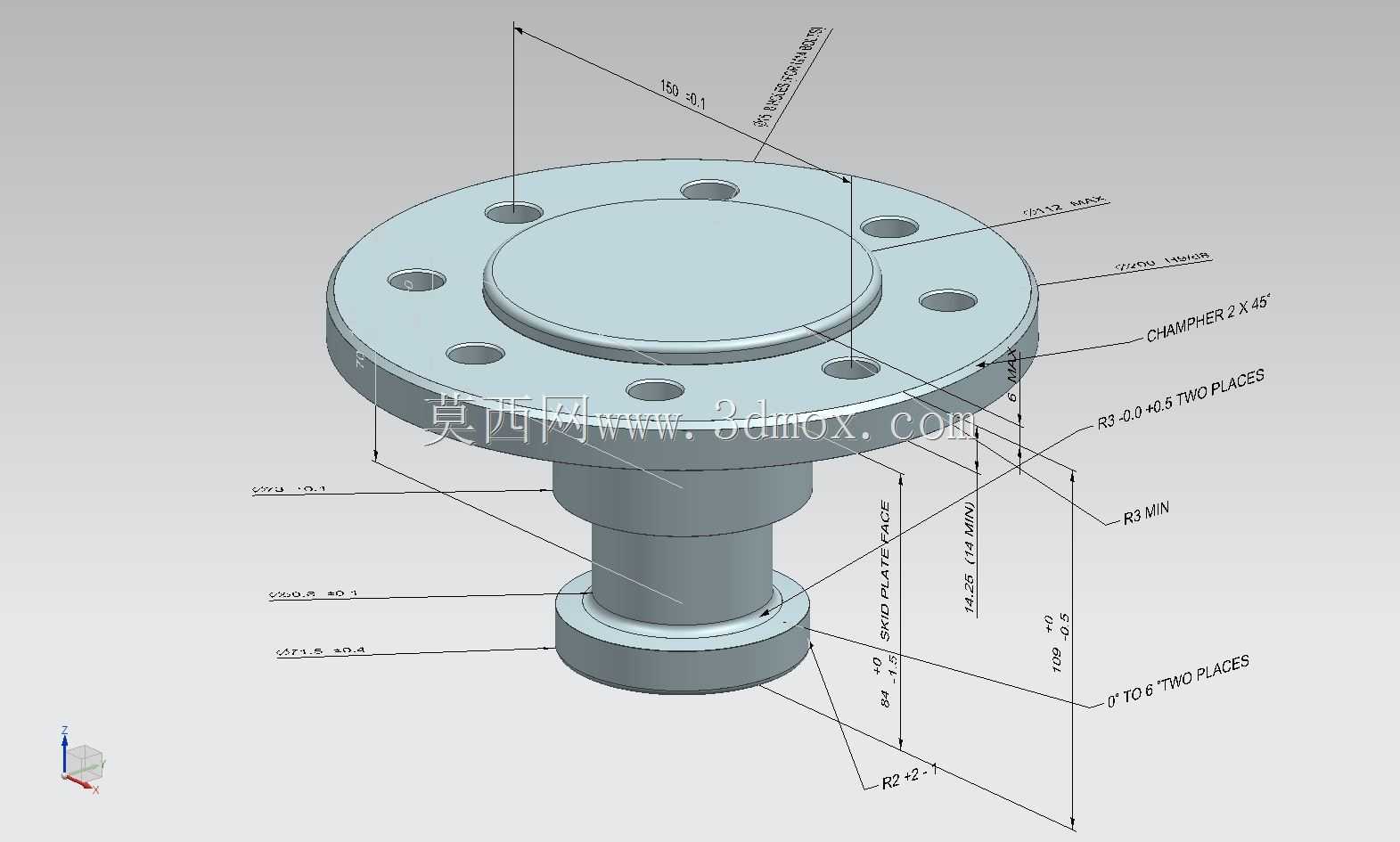

该主销轴结构主要应用于商用拖挂车辆的挂接连接部位，是拖挂系统中承担载荷传递、定位约束的核心受力部件，在公路货运挂车、场内转运拖挂车、商用特种拖挂设备的连接节点中广泛使用，工作过程中需要同时承受垂向载荷、行驶过程中的冲击载荷以及转向时的横向剪切力，是保障拖挂连接可靠性的关键结构件。从功能特性来看，该主销采用一体式法兰盘加阶梯轴的结构设计，顶部法兰盘均匀分布多个安装通孔，可通过紧固件与牵引座或挂车前端连接端面实现刚性固定，法兰与轴身衔接处设置过渡圆角，能够有效降低应力集中风险，避免长期交变载荷作用下出现结构疲劳断裂；轴身采用多段阶梯式设计，不同直径的轴段分别对应锁止定位、载荷承载、底部限位的功能，轴端设置的小圆角结构可在装配过程中起到导向作用，降低装配对位难度，同时减少装配过程中对配合件接触面的刮擦损伤。设计过程中充分考虑了实际使用的工况需求，法兰端面的平面度公差严格控制，保证安装后连接面完全贴合，避免局部受力不均导致的连接松动；轴身的圆柱度公差满足配合间隙要求，既保证与牵引座锁止机构的顺畅配合，又能控制配合间隙在合理范围，减少行驶过程中的连接冲击与异响；所有锐边均设置倒角结构，一方面去除加工毛刺提升装配安全性，另一方面可避免应力集中提升结构疲劳强度。从安装边界来看，法兰盘的外径、安装孔的分布圆直径与孔位尺寸完全匹配对应规格牵引连接座的安装接口，轴身各段的长度、直径尺寸与锁止机构的配合行程、锁紧行程完全适配，底部轴头的直径与限位结构的安装尺寸匹配，安装后可实现轴向的可靠限位，防止主销从连接机构中脱出；整体结构的外形尺寸紧凑，在满足承载强度要求的前提下尽可能控制结构重量，法兰盘上的减重孔位在不降低结构强度的同时减少了材料用量，也为安装对位提供了辅助参照。该结构的设计参考了对应区域的拖挂组件设计规范，能够满足常规商用拖挂场景下的承载与使用要求，适配多数标准规格的拖挂牵引连接机构。
