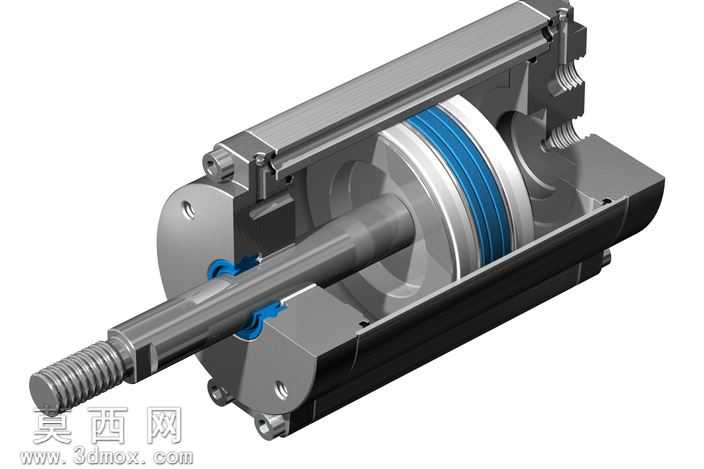

标准拉杆式双作用气缸内部结构展示模型

本模型为拉杆式双作用气缸的剖视展示三维模型，建模过程中严格遵循气动执行元件的通用设计规范，首先搭建整体装配基准坐标系，以气缸的轴向中心线作为全局装配基准，依次完成各个零部件的参数化建模。首先构建缸筒部件，采用拉伸特征生成等壁厚的金属缸筒主体，对缸筒两端的端盖安装定位止口、拉杆穿孔位置做精准的尺寸约束，还原缸筒内壁的高精度加工面特征，保证与活塞组件的配合间隙符合气动元件的密封要求。端盖部分分别建模前端盖与后端盖，前端盖预留活塞杆穿出的导向孔，内置导向套安装位与防尘密封槽，后端盖预留气口安装螺纹孔与缓冲结构安装位，两端端盖均设计拉杆穿孔与定位凸台，保证与缸筒装配后的同轴度。活塞组件部分，建模时还原了活塞的多层密封结构，包含活塞密封圈、导向环、耐磨环的分层结构，蓝色密封件采用弹性体材质特征建模，还原密封件的唇边结构，保证与缸筒内壁的贴合密封效果；活塞杆部分采用阶梯轴结构，前端加工外螺纹用于外接负载，杆身做高光金属质感处理，与活塞的连接部位做防松结构设计，还原真实气缸的活塞锁紧装配逻辑。四根拉杆采用圆柱拉伸建模，两端加工外螺纹，搭配六角螺母实现两端端盖与缸筒的锁紧固定，还原拉杆气缸的典型装配结构。材质渲染方面，缸筒、端盖、活塞杆、拉杆、螺母等金属部件采用阳极氧化铝合金与镀铬钢材材质，调整金属粗糙度参数，还原工业气动元件的哑光金属质感与活塞杆的亮面镀铬效果；密封件、导向环等非金属部件采用蓝色聚氨酯与黑色橡胶材质，调整材质的漫反射与高光参数，区分橡胶件的哑光弹性体质感与金属件的冷硬质感。模型采用半剖视的展示形式，将缸筒一侧的壳体做剖切处理，完整展示内部活塞、密封件、活塞杆的装配位置与配合关系，清晰呈现气缸的双腔结构，可直观观察压缩空气作用在活塞两端实现往复运动的工作原理。建模过程中对所有配合面做了干涉检查，保证各个零部件的装配关系符合实际生产中的装配公差要求，无穿模、错位问题，所有螺纹、密封槽、止口等细节特征均完整还原，可用于气动原理教学、产品结构展示、设备装配模拟等场景，能够清晰展现拉杆式气缸的内部构造与工作逻辑，帮助使用者理解气动执行元件的设计要点与结构组成。
