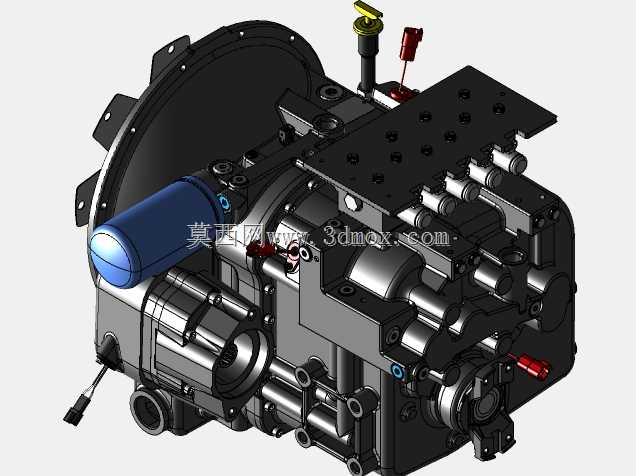

非公路车辆用Dana TE08变矩器变速箱结构

这款变矩器变速箱主要面向非公路作业设备领域，适配装载机、平地机、小型矿用自卸车等需要大扭矩输出、复杂工况作业的工程机械设备，在非铺装路面、重载启停、持续高负荷作业的场景下，能够为行走系统与作业装置提供稳定可靠的动力分配与扭矩转换能力。作为动力传动系统的核心部件，它承担着将发动机输出的动力经过变矩、变速后传递至驱动桥的作用，同时集成SAE B规格的PTO动力输出接口，可以直接驱动液压泵等附属作业装置，无需额外加装分动结构，大幅简化整机的传动链路布置。产品采用3速传动比设计，能够覆盖非公路设备从低速重载作业到中速转场行驶的全工况转速需求，低速挡位可输出大牵引力满足铲装、爬坡等重载场景，高速挡位可满足设备短距离转场的行驶速度要求，变矩器的集成设计能够在负载突变时自动调节扭矩输出，避免发动机熄火，同时缓冲传动系统的冲击载荷，延长整机传动部件的使用寿命。在设计思路上，这款变速箱采用SAE标准壳体接口，能够直接匹配符合SAE安装规范的柴油发动机，无需额外设计转接法兰，降低整机厂的配套适配成本；壳体采用高强度铸铁材质，兼顾结构刚性与散热性能，外部预留的多个安装平面可直接固定控制阀组、传感器、管路接头等附属部件，集成化的阀岛布置将换挡控制元件集中安装在箱体顶部，减少外部管路的数量，降低液压油渗漏的风险。箱体侧面预留的滤清器安装位可直接搭载旋装式液压油滤芯，方便日常维护保养时快速更换滤芯。从安装边界来看，输入端采用标准SAE飞轮壳连接尺寸，可直接对接发动机飞轮壳端面，输出端法兰尺寸适配常见的非公路车驱动桥传动轴连接规格，PTO输出口位于箱体侧部，其输出轴的花键规格、伸出长度均符合行业通用标准，可直接连接液压泵的输入轴；整体外形紧凑，在保证内部齿轮、轴系、离合器组件布置空间的前提下，尽可能压缩了箱体的横向与纵向尺寸，能够适配非公路设备紧凑的动力舱布置空间，箱体上分布的多个吊装螺孔可方便生产装配与售后维修时的吊装作业，外部布置的多个油堵位置可方便日常检查油位、更换传动油，底部的放油螺孔位于箱体最低点，可彻底排空箱内的旧油，减少保养时的残留旧油对新油的污染。箱体外部的各类传感器安装位可直接搭载转速、温度、压力传感器，为整机的电控系统提供传动系统的运行状态参数，支持设备的故障诊断与状态监测功能。
