高性能跑车组合式仪表盘结构设计

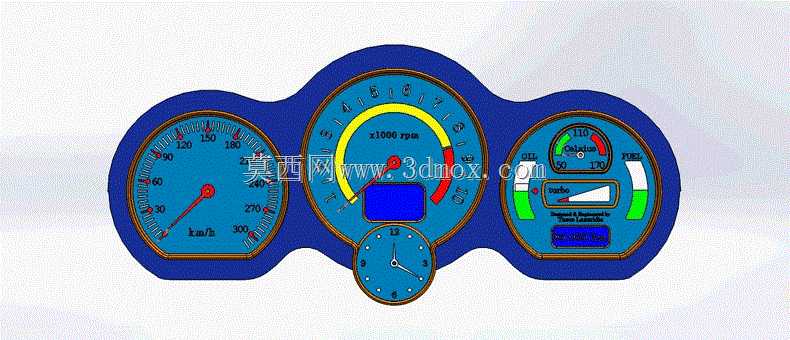

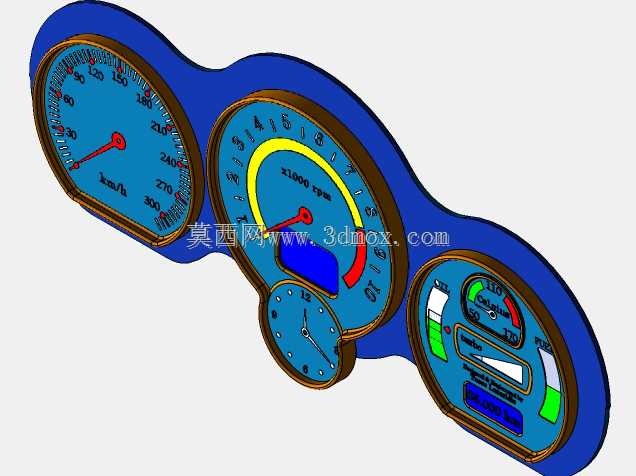

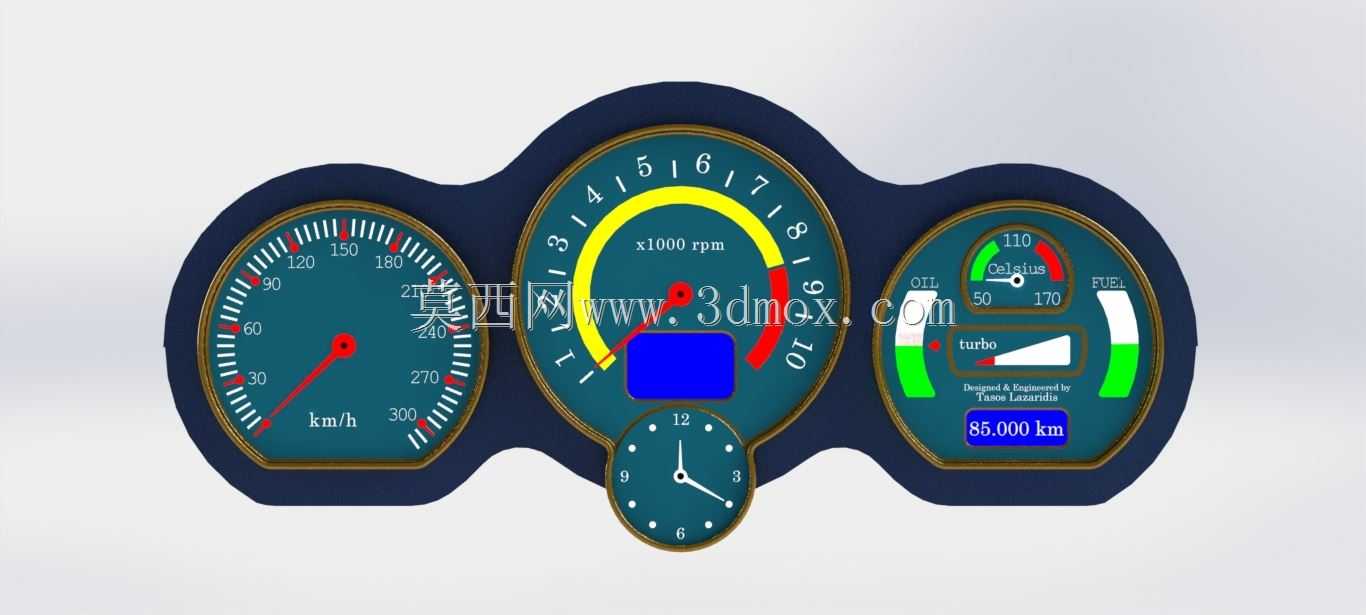

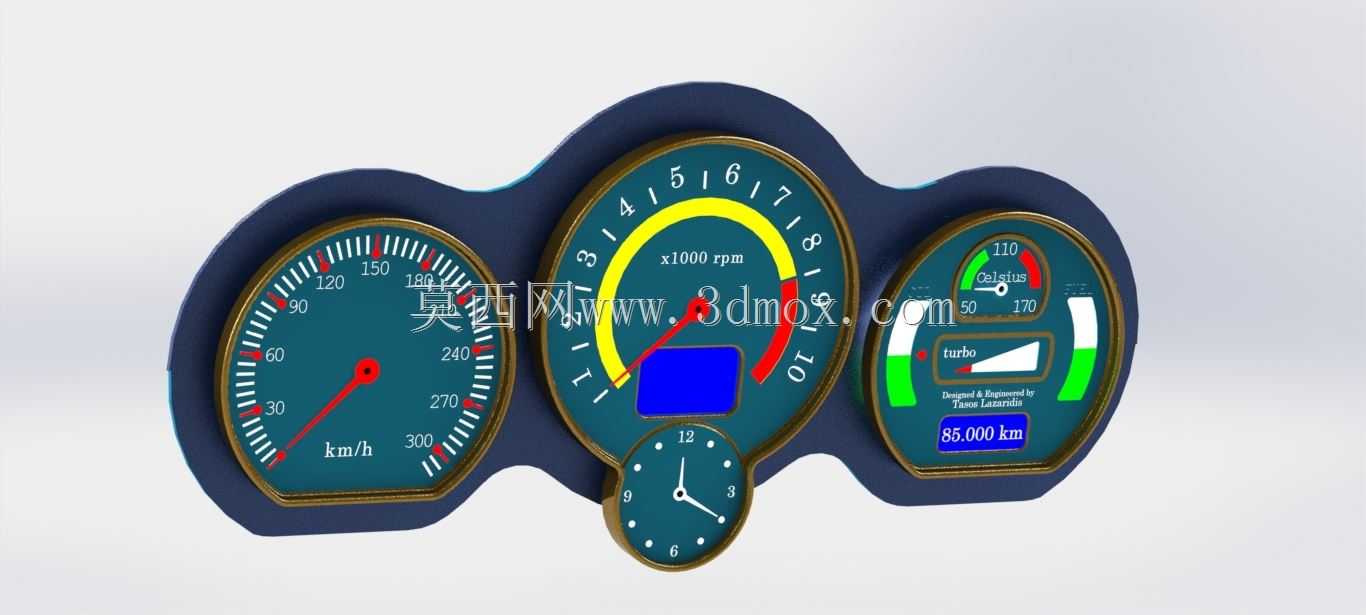

该组合式汽车仪表盘主要面向高性能乘用跑车的驾驶舱人机交互场景，是驾驶员获取车辆实时运行状态的核心交互终端，安装于驾驶舱正前方转向柱上方的仪表台预留安装位，整体采用三主表加附属小表的连体波浪形轮廓设计，外轮廓贴合仪表台的内凹安装曲面，安装边界与周边仪表台包覆件预留均匀的装配间隙，无需额外修改内饰结构即可完成适配安装。

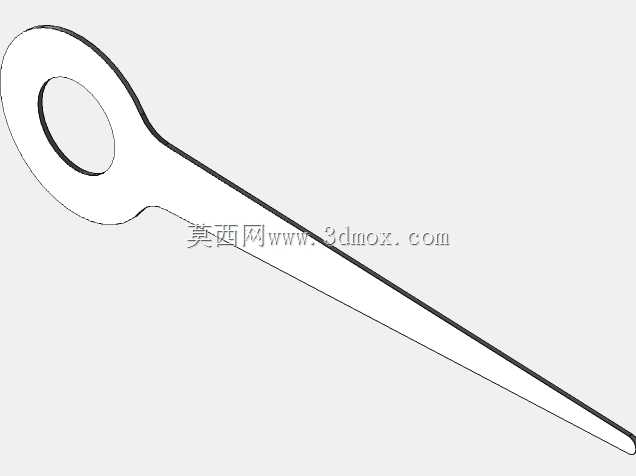

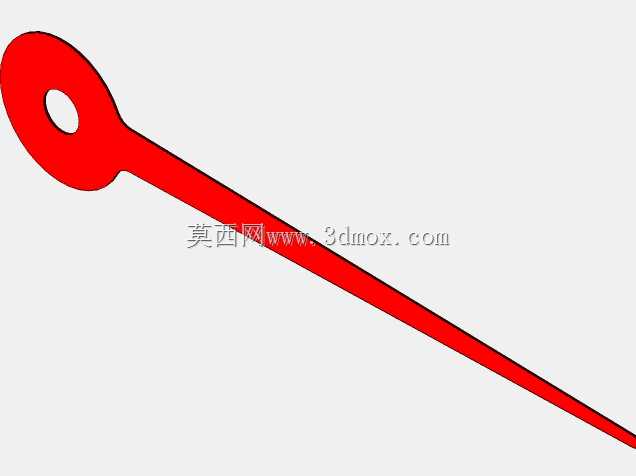

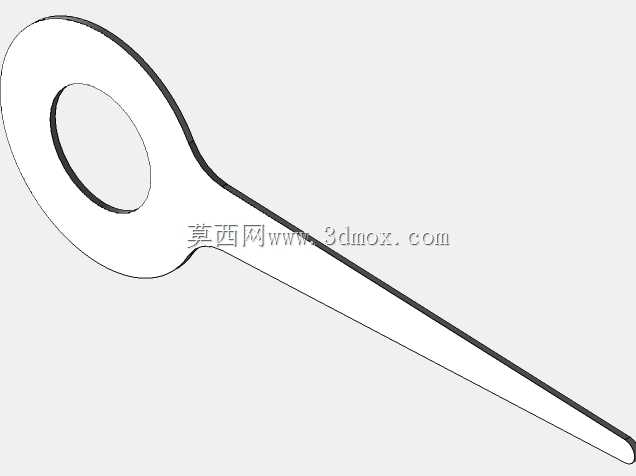

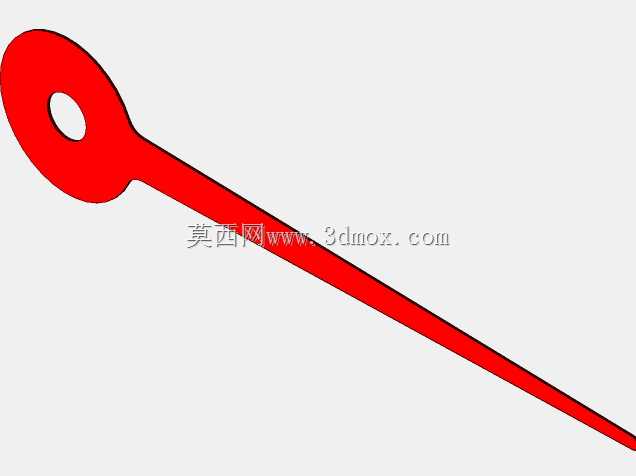

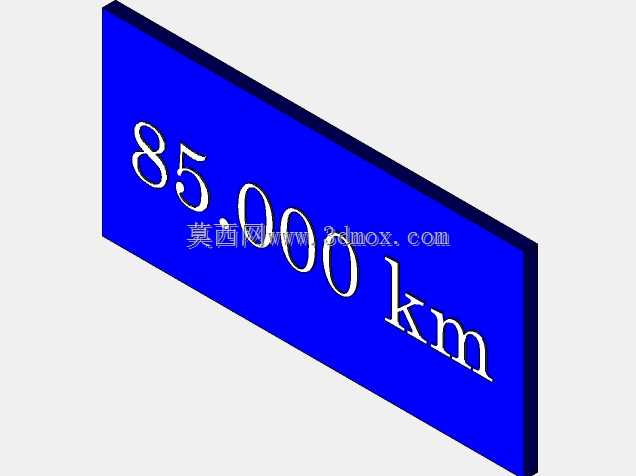

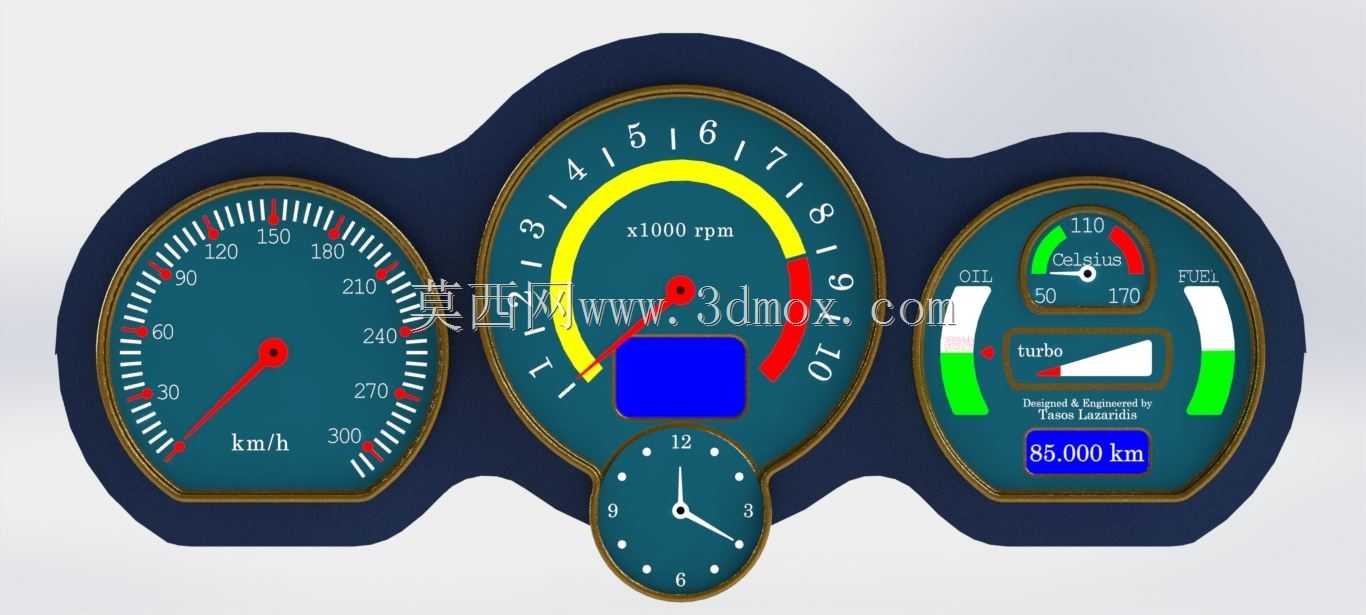

从功能布局来看，左侧大尺寸表盘为车速表，刻度覆盖0至300km/h的量程，红色指针搭配高对比度蓝底白字刻度，即使在强光直射或者夜间弱光环境下，驾驶员也能快速读取当前车速数值，刻度区间的红色警示段清晰标注出超速阈值区间，提醒驾驶员控制行驶车速。中间位置的核心大表为发动机转速表，量程覆盖0至10000rpm，黄色区间为经济转速区间，红色区间为发动机极限转速警示区间，表盘下方集成的蓝色液晶显示屏可切换显示小计里程、瞬时油耗、水温等拓展行车信息，满足不同驾驶场景下的信息读取需求。转速表下方集成的小型圆形时钟，采用12小时制指针显示，方便驾驶员在行驶过程中快速查看时间，无需分散注意力查看中控屏幕。右侧集成表盘整合了机油温度表、冷却液温度表、燃油液位表以及涡轮压力表，底部固定显示车辆总行驶里程，其中燃油液位表采用绿白双色分段标识，剩余液位状态直观醒目，涡轮压力表可实时反馈增压系统的工作压力，适配高性能涡轮增压车型的驾驶需求。

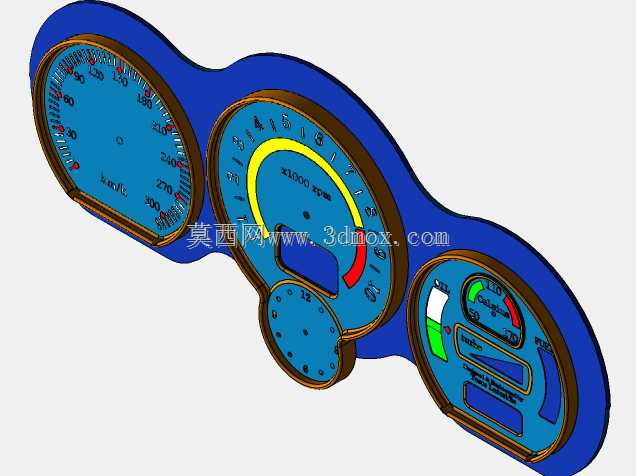

设计过程中充分考虑驾驶过程中的人机工程学要求，所有表盘的指针转动轴心与驾驶员正常驾驶坐姿下的视线保持垂直，减少视差带来的读数误差，表盘的色彩搭配采用低反光的哑光底色，避免前挡风玻璃反光造成的读数干扰，各功能分区的刻度大小、指针粗细都经过反复调校，确保驾驶员在0.3秒内即可完成单项目标的信息读取，最大程度降低驾驶过程中查看仪表的视线转移时间，提升行驶安全性。连体式的外壳结构采用一体化注塑成型的设计思路，背部预留统一的线束接插件安装位，装配时仅需对接整车线束接口即可完成电路连接，相比分体式仪表减少了装配工序，同时整体结构的抗震性能更优，能够适配高性能车型激烈驾驶时的高频振动工况，避免指针抖动、读数不准的问题。
