汽车底盘悬挂用转向节结构设计

该转向节是汽车底盘行走与转向系统中的核心承载部件，主要应用于乘用车辆的前悬挂总成中，承担着连接车轮轮毂、下摆臂、转向拉杆以及减震器支座的多重连接作用，是车辆转向动作传递、行驶载荷承载的关键结构件。在实际车辆运行场景中，转向节需要同时承受来自路面的垂直冲击载荷、转向过程中的横向剪切力、加减速工况下的纵向力矩，还要为制动卡钳提供稳定的安装基准，其结构强度与安装精度直接决定了车辆行驶的操控稳定性、转向精准度以及行驶安全性能。

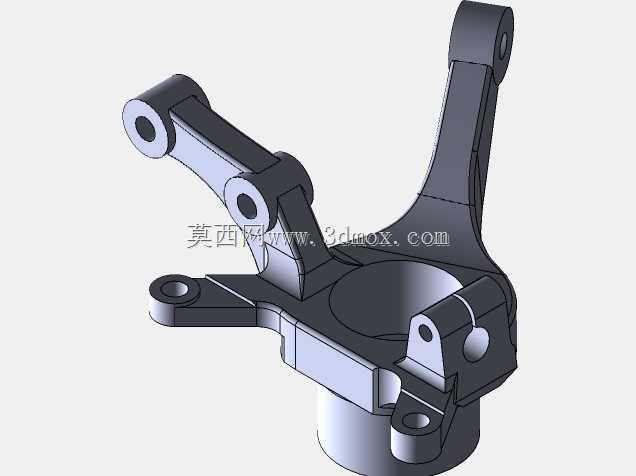

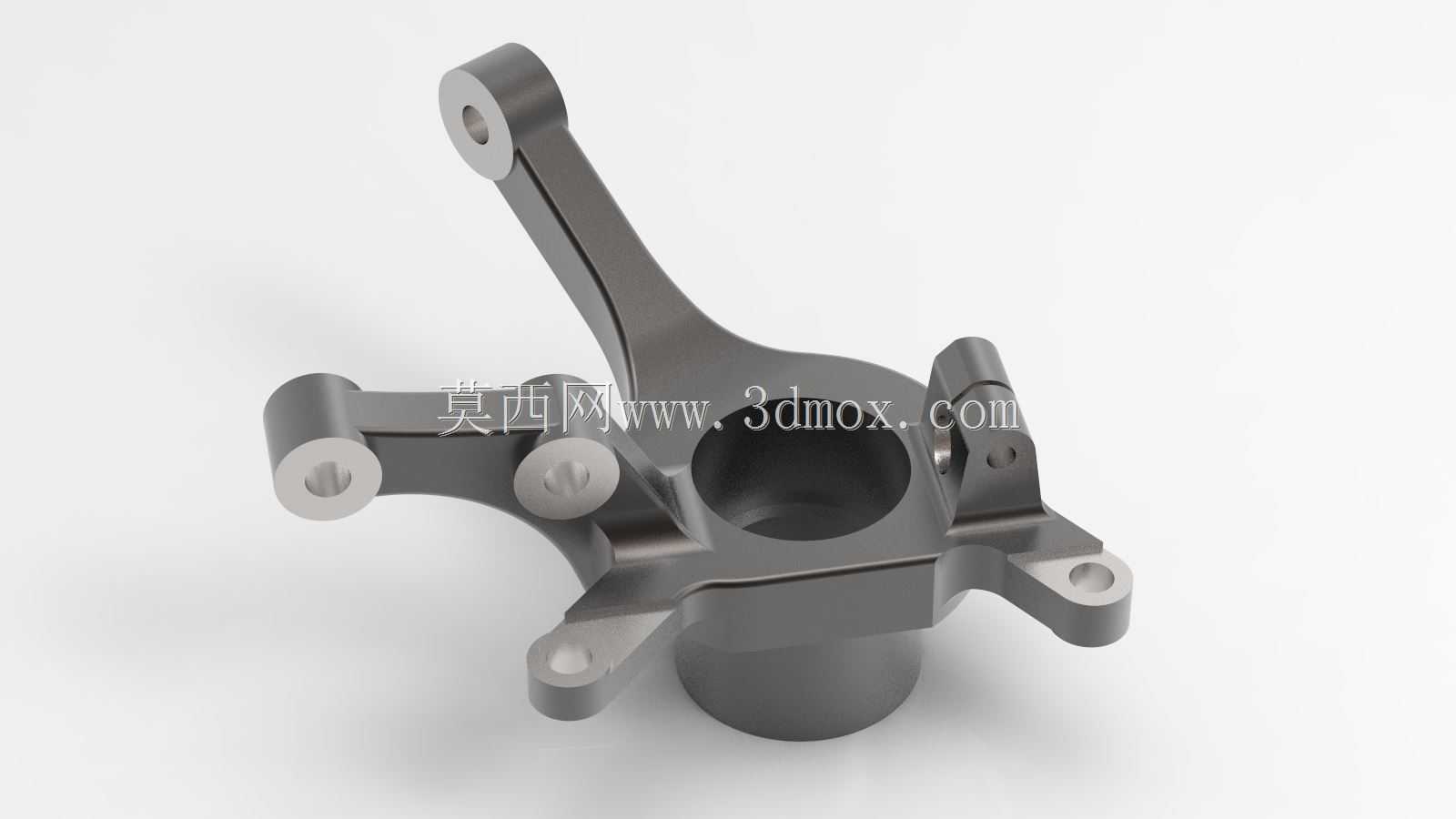

从功能特性来看，该转向节采用多安装臂一体化铸造成型后精加工的设计思路，中心设置大尺寸阶梯通孔用于匹配轮毂轴承的安装定位，保证轮毂转动的同轴度要求；三个延伸出的带孔支臂分别对应下摆臂球销安装点、转向拉杆球头安装点以及减震器滑柱的连接支座，每个安装点位都设置了加厚的凸台结构来强化局部承载能力，避免应力集中导致的部件断裂风险；侧面预留的平面安装位用于固定制动卡钳，安装孔位的位置度公差经过严格校核，保证制动盘与卡钳的配合间隙均匀，避免制动偏磨、抖动等问题。

设计过程中充分考虑了安装边界的适配性，各支臂的长度、安装孔的中心距都严格匹配对应车型的悬挂几何参数，保证车辆转向时内外轮的转角关系符合阿克曼转向几何要求，减少轮胎的异常磨损；部件整体的外形轮廓经过空间避让校核，在车轮上下跳动、最大转角转向的全行程中，不会与周边的翼子板、刹车管路、轮速传感器线束发生运动干涉。安装孔全部采用通孔加锪平端面的设计，既保证连接螺栓的安装垂直度，也能让连接副的预紧力均匀传递，避免长期使用后连接松动。整体结构在保证足够强度刚度的前提下，通过优化支臂的截面形状去除冗余材料，实现了部件的轻量化设计，降低了悬挂系统的簧下质量，提升车辆的悬挂响应速度与行驶平顺性。
