汽车悬架用螺旋弹簧液压减震结构

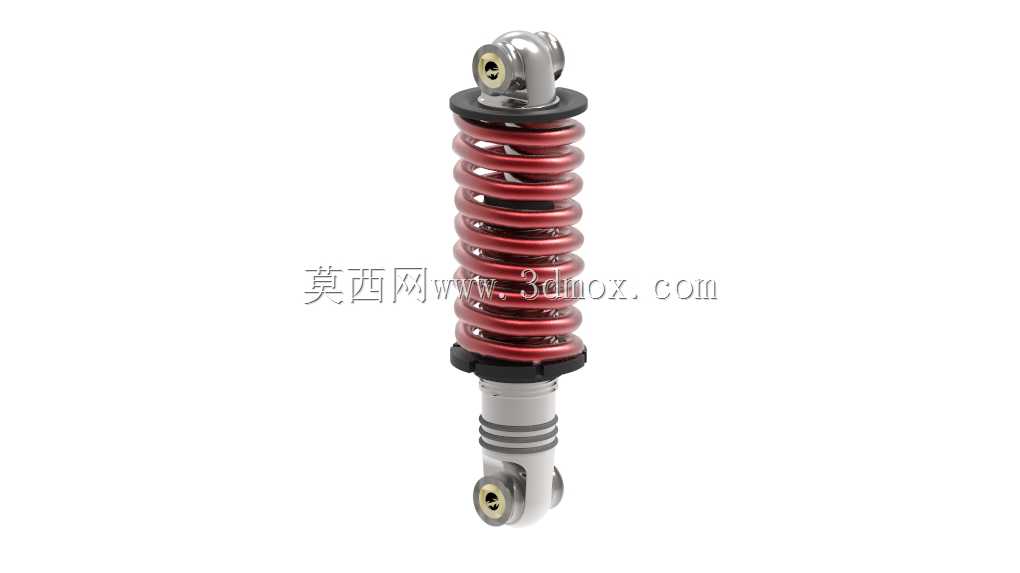

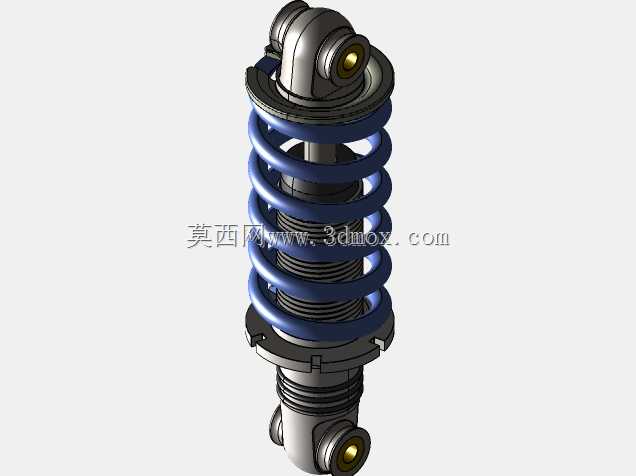

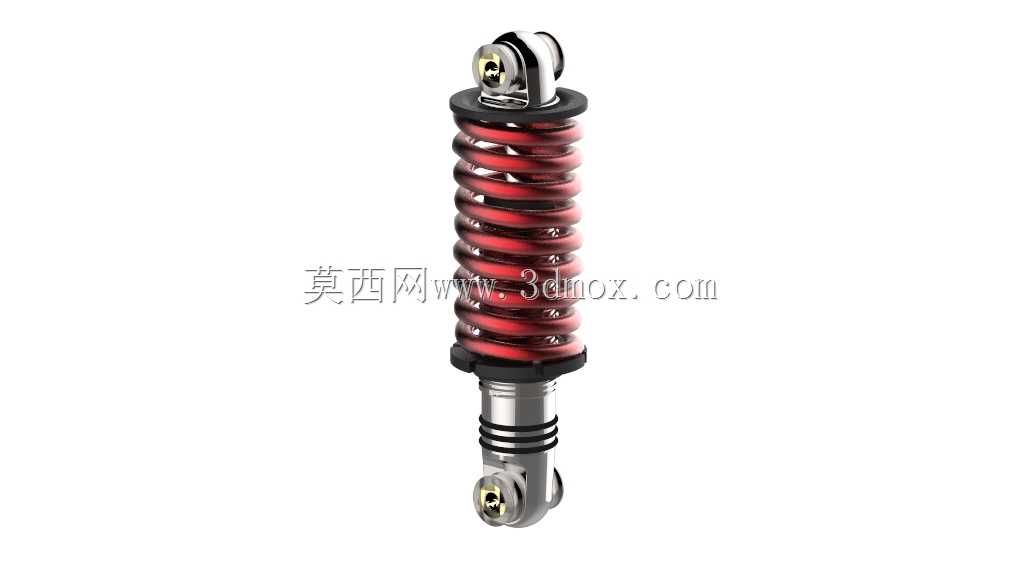

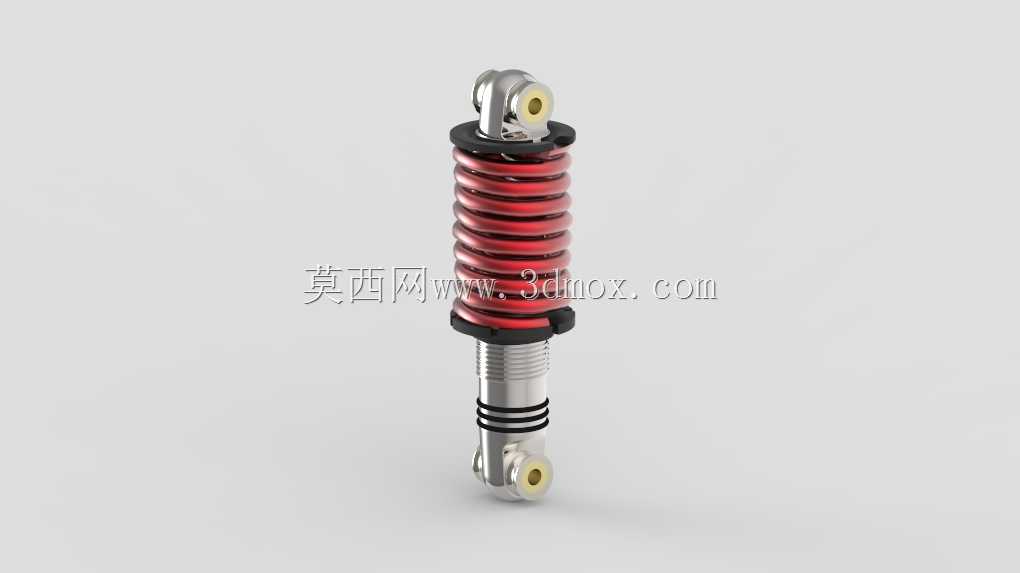

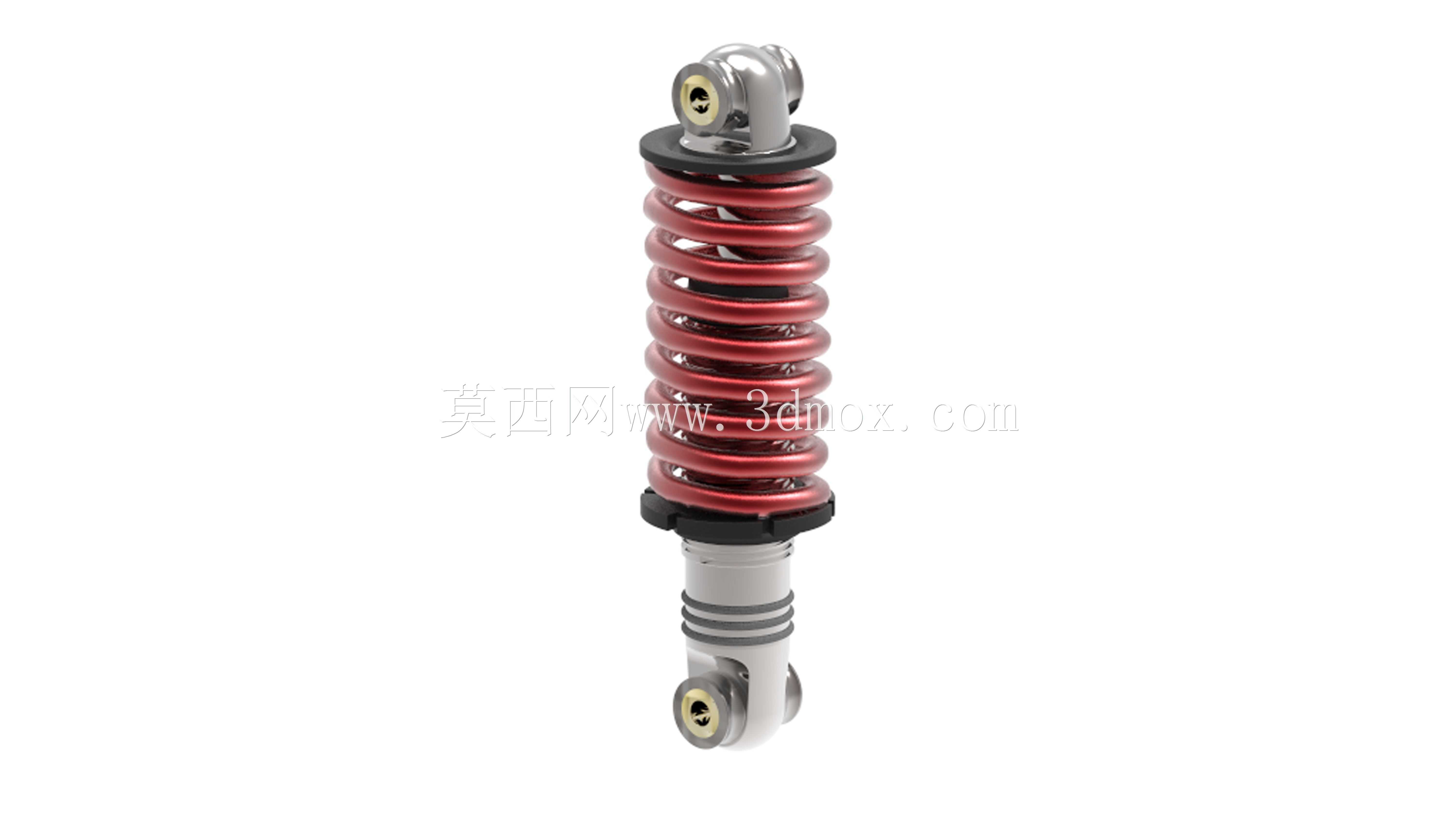

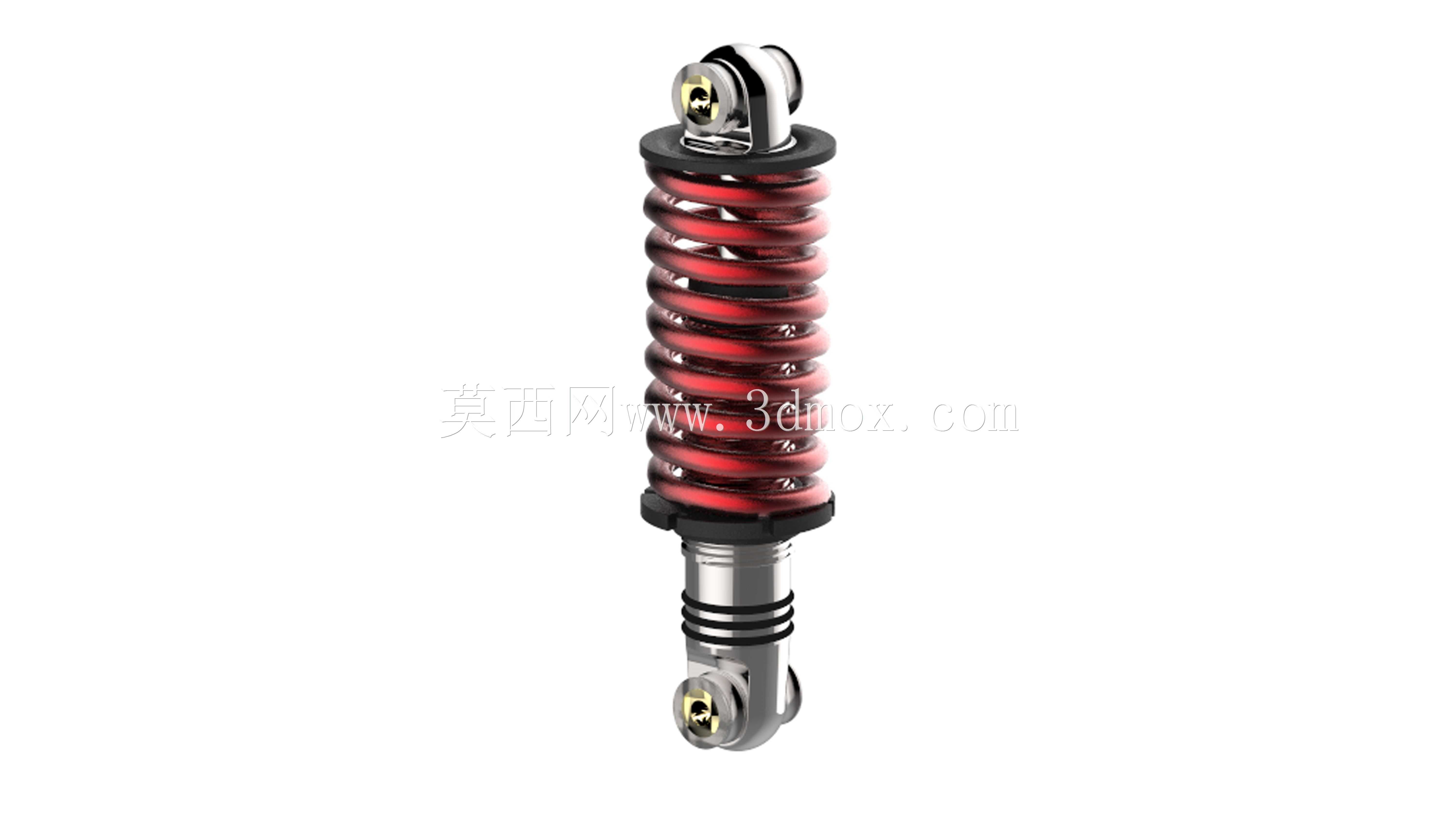

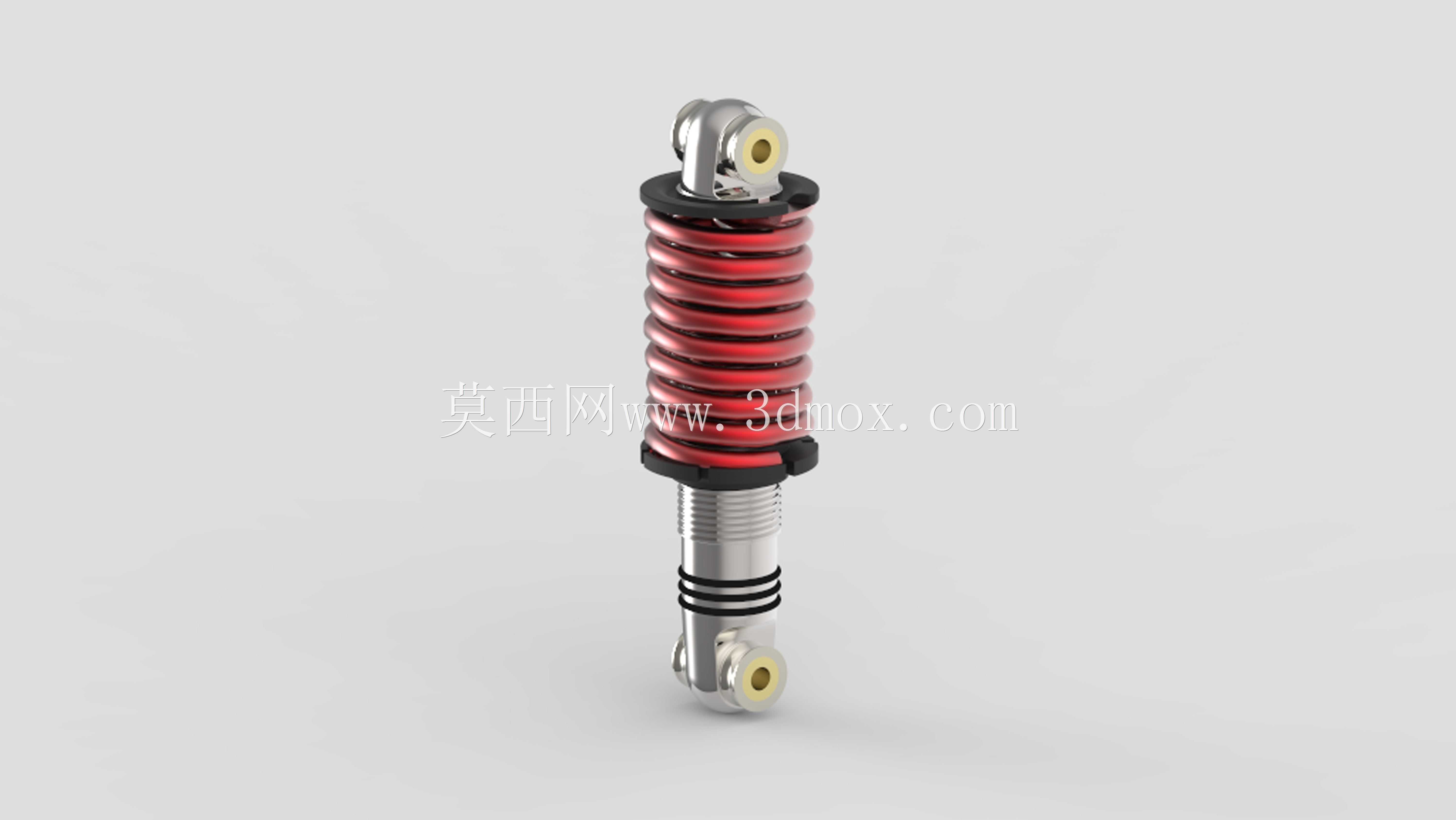

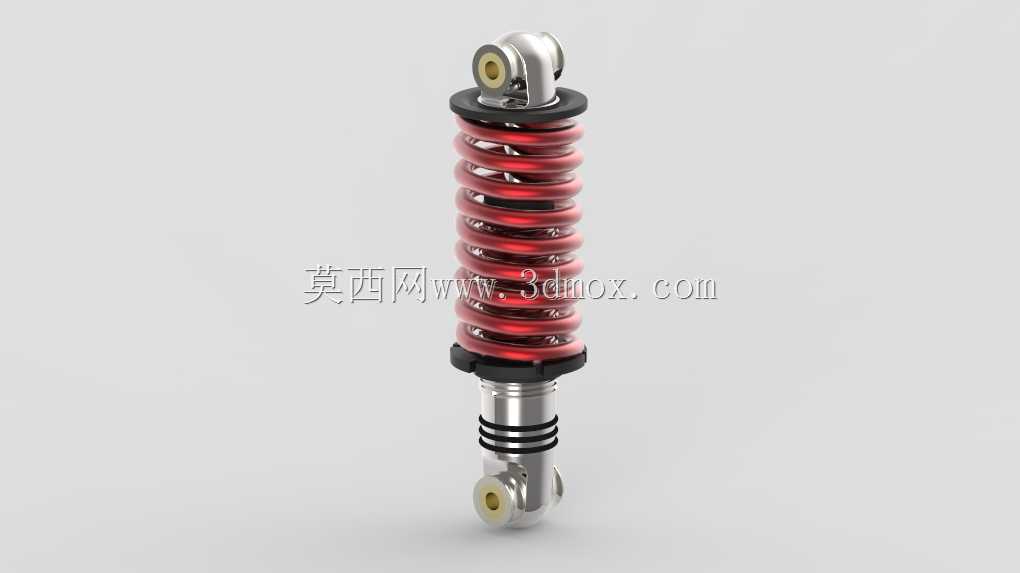

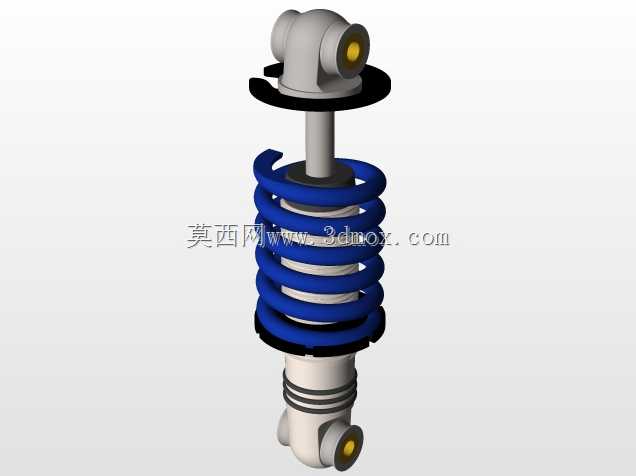

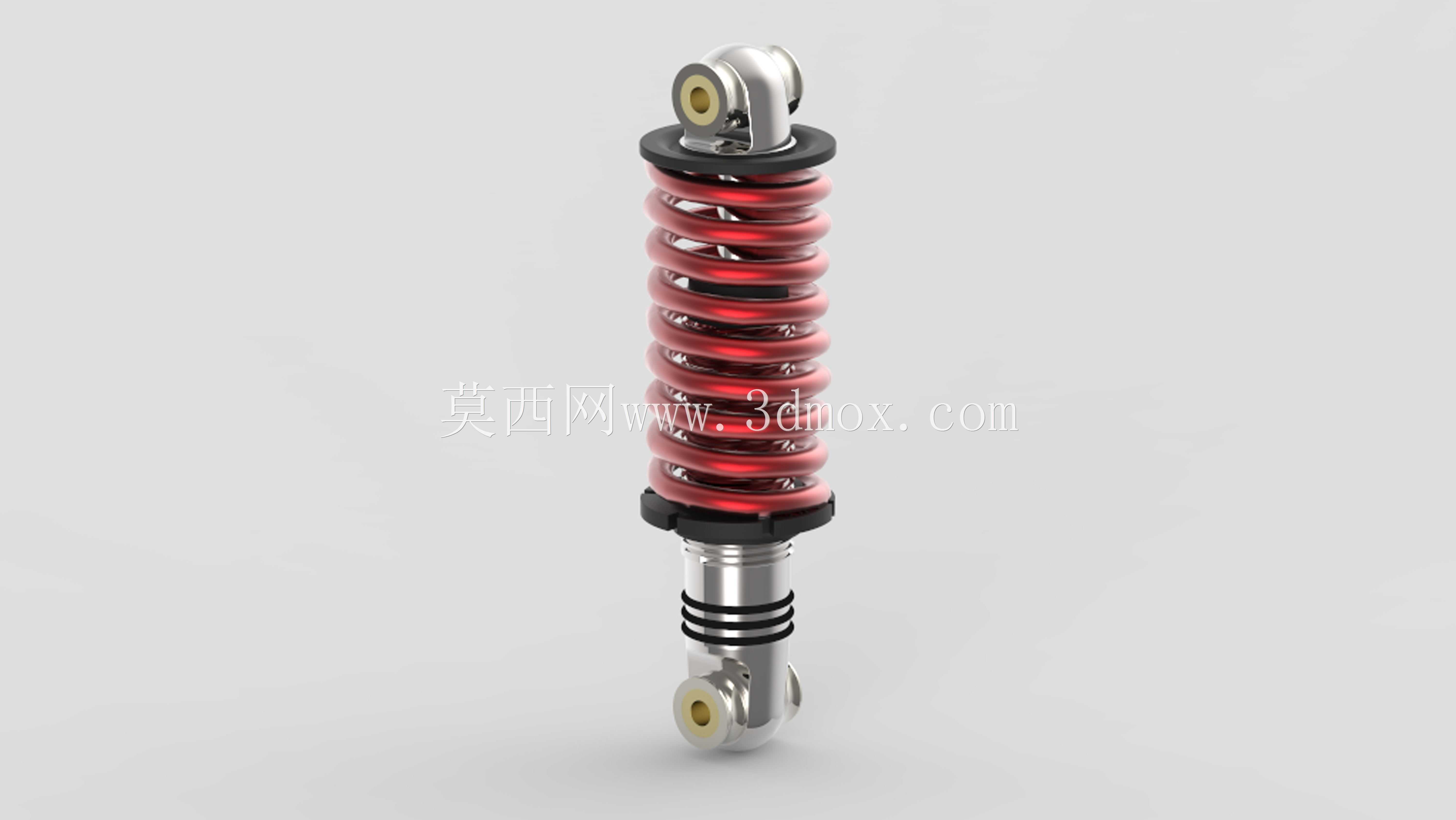

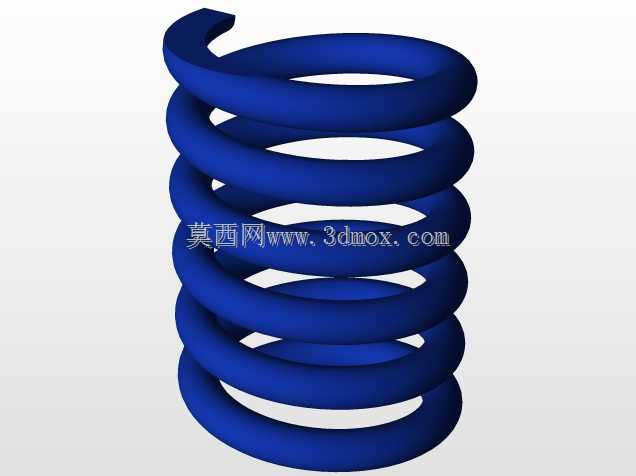

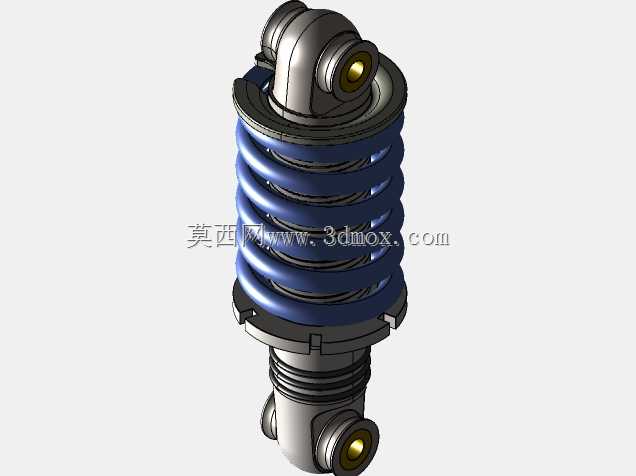

该结构为乘用车辆悬架系统配套的阻尼缓冲部件，主要应用在非承载式或承载式车身的前后独立悬架、非独立悬架连接位置，承担车身与车轮之间的振动过滤、冲击缓冲功能，是保障车辆行驶平顺性、操控稳定性的核心部件之一。在实际行车场景中，车辆经过颠簸路面、减速带、坑洼路段时，车轮会受到路面传递的瞬时冲击，若冲击直接传递至车身，不仅会造成驾乘人员的强烈不适感，还会导致车身结构、车载精密部件受高频振动出现疲劳损坏，该减震结构可在车轮受冲击产生跳动时，通过螺旋弹簧承接瞬时冲击载荷，将刚性冲击转化为弹簧的弹性形变势能，再依托内部的液压阻尼结构，将弹性势能持续转化为阻尼油液流动摩擦产生的热能耗散，避免弹簧出现持续往复弹跳，让车轮始终保持与路面的有效贴合，既提升驾乘舒适感，也能保障轮胎抓地力，提升行车制动、转向过程的安全稳定性。从功能特性来看，该结构采用螺旋弹簧与阻尼筒同轴集成的设计，上下两端均采用带衬套的铰接安装结构，上端铰接点连接车身悬架支座，下端铰接点连接转向节或下摆臂结构，铰接位置内置的橡胶衬套可过滤部分高频细碎振动，同时允许减震器在车轮跳动过程中产生小角度偏转，适配悬架跳动时的几何运动轨迹，避免部件出现运动卡滞。阻尼筒采用单筒式液压结构设计，内部设置有带阻尼孔的活塞、高压油腔与储油腔，活塞随悬架跳动做往复运动时，油液通过阻尼孔产生节流阻力，阻力大小可通过阻尼孔的孔径、数量匹配不同车型的悬架调校需求，兼顾舒适取向与运动取向的车型使用。从设计思路来看，该结构在布局上采用弹簧预压安装设计，装配状态下螺旋弹簧即承受一定的预紧压力，可避免车辆空载状态下弹簧出现松旷异响，同时弹簧上下两端设置有硬质橡胶缓冲垫，当悬架压缩至极限行程时，缓冲垫可承接刚性冲击，避免阻尼筒出现打底损坏。阻尼筒的活塞杆表面采用高频淬火加硬铬镀层处理，具备优异的耐磨与防锈性能，适配户外复杂行车环境下的泥水、砂石侵蚀，延长部件使用寿命。从安装边界来看，该结构整体为细长同轴布局，上下铰接点的中心距在设计时匹配对应车型的悬架行程范围，安装时仅需对准上下支座的铰接孔位，穿入固定螺栓即可完成装配，周边预留的径向间隙可满足悬架最大跳动、最大转向角度下的运动空间需求，不会与周边的悬架摆臂、刹车管路、轮拱内衬等部件产生运动干涉，适配多数紧凑型、中型乘用车辆的前麦弗逊悬架、后多连杆悬架的安装空间要求，也可经过参数调整后适配电动两轮车、全地形车等小型行走设备的悬架缓冲需求。
