立式金属加热罩式炉结构设计

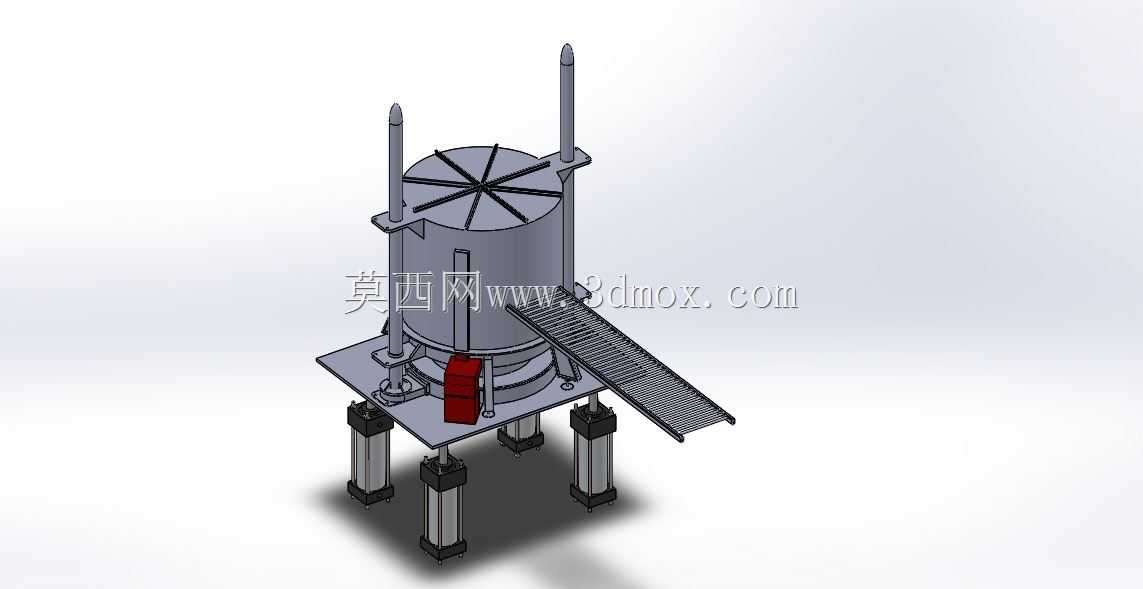

　　在金属热处理加工场景中，针对大尺寸金属片材的批量加热工序，常规箱式炉存在装料空间受限、工件进出操作不便、炉温均匀性难控制的问题，这款立式罩式炉的结构设计正是围绕这类工况痛点展开。从整体布局来看，设备采用上下分体式结构，下部为固定安装的炉台基座，上部为可升降的加热罩体，这种结构设计能让操作人员在炉台位置完成金属片的装夹定位后，再降下罩体形成密闭加热腔，相比侧开式炉门的设备，大幅降低了大尺寸片状工件的装夹难度，也减少了炉门开启带来的热量散失。

　　炉台部分采用方形承载平台设计，平台下方设置四根可调式支撑立柱，可根据车间地面的平整度调整支撑高度，保证炉台整体水平度偏差控制在合理范围内，避免罩体下降后出现密封间隙。平台表面预留了工件定位装夹的安装点位，配套的格栅式进料延伸平台可在装料时临时承托大尺寸金属片，操作人员无需将工件完全抬离地面即可推送至加热工位，降低了大重量工件的装料劳动强度。炉台中心位置设置下部加热组件，与上部罩体内的加热元件形成上下双向加热结构，能让放置在工位上的金属片上下表面同步受热，避免单侧加热带来的工件变形、温度不均问题。

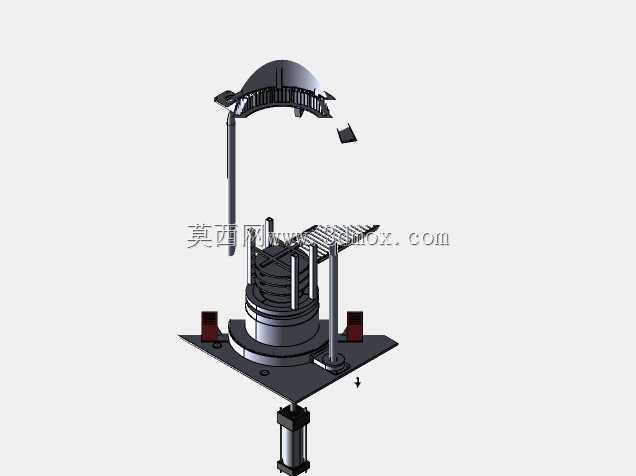

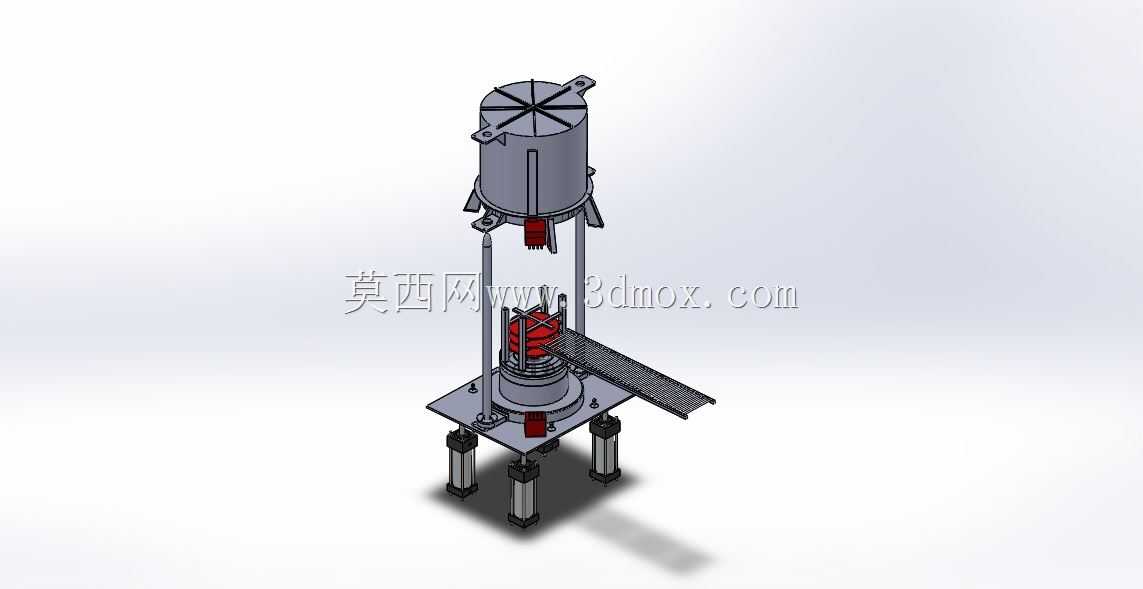

　　上部加热罩体采用圆柱型筒体结构，相比方形筒体，圆柱结构的受热变形量更均匀，在高温工况下不易出现局部应力集中导致的焊缝开裂问题。罩体顶部设置辐射状加强筋结构，既可以提升筒体顶部的结构刚度，减少高温下的顶盖变形，也能作为吊装、升降机构的连接点位，保证罩体升降过程的受力平衡。罩体下部设置三个均匀分布的支撑导向支腿，与炉台对应的导向位配合，在罩体下降过程中起到定位导向作用，保证罩体与炉台的同轴度，避免密封面错位。罩体内部的加热元件采用分层布置方式，可根据金属片的实际尺寸选择开启对应高度的加热组，在处理小尺寸工件时能有效降低能耗。

　　设备的密封结构设计充分考虑了高温工况下的使用需求，罩体下沿与炉台接触位置采用耐高温密封结构，在罩体自重作用下即可实现可靠密封，无需额外的锁紧机构即可减少炉内热量外泄，同时也能避免外部冷空气进入炉腔影响加热效率。设备的安装边界需要考虑上部罩体的升降行程，在设备安装时需要预留足够的上部空间，保证罩体完全升起后，炉台上方有足够的操作空间完成工件装卸；设备四周需要预留检修通道，方便后期对加热元件、支撑结构进行维护更换。

　　从实际使用场景来看，这款设备主要应用于金属板材的退火、正火等热处理工序，尤其适合单片重量较大、平面尺寸较大的金属片加热，相比连续式加热炉，这款罩式炉的投入成本更低，适合中小批量的金属热处理加工场景，设备的结构设计没有复杂的传动机构，后期维护难度低，对车间配套条件的要求不高，只要满足基础的供电、地面承重要求即可完成安装调试。在建模过程中，所有结构件的连接点位都做了适配性设计，支撑立柱与炉台的连接采用螺栓固定方式，方便运输过程中的拆分与现场组装，上部罩体的支腿与筒体采用焊接连接，保证结构连接强度，进料格栅平台与炉台采用铰接连接，在设备完成装料后可将格栅平台翻起，避免影响罩体的下降密封。
