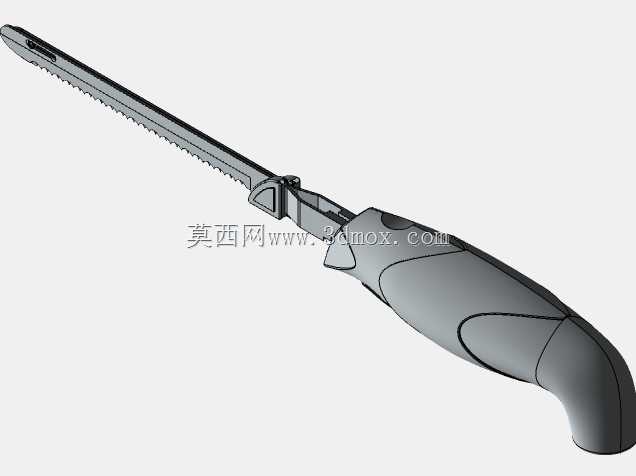

往复式概念手持切割锯结构设计方案

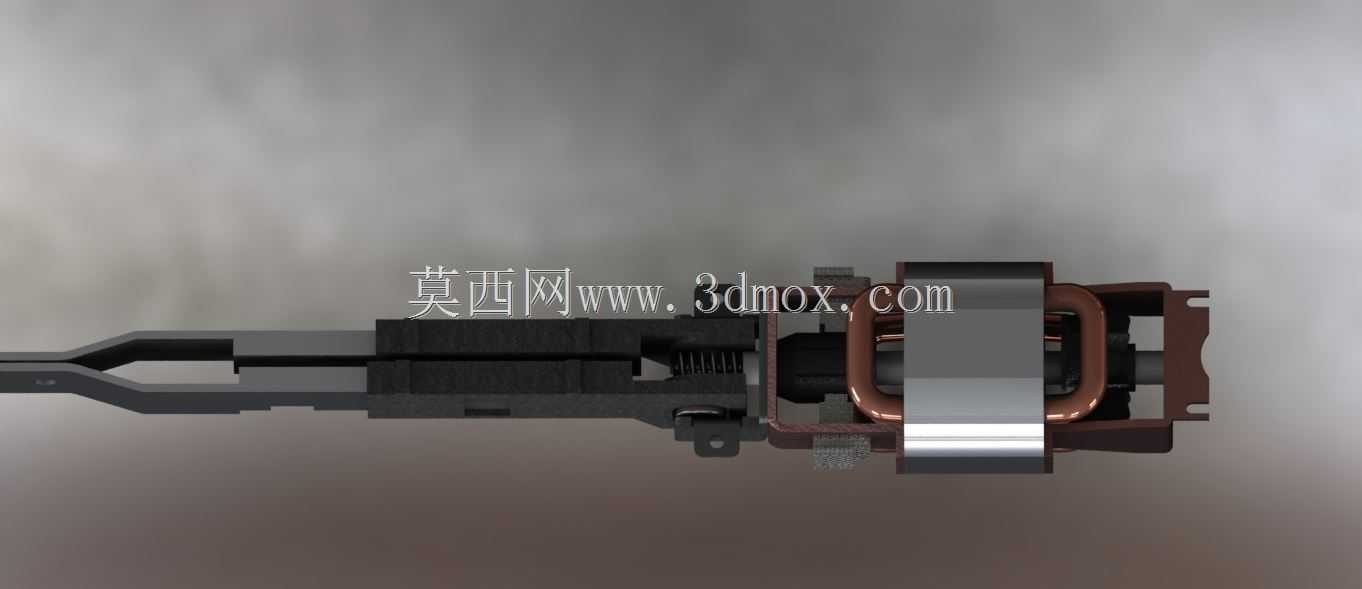

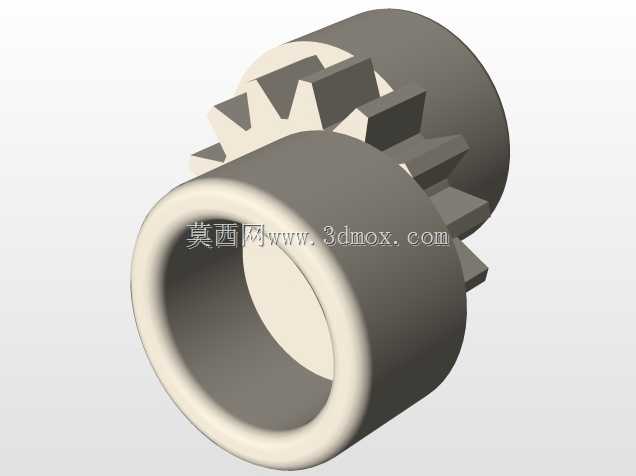

　　这款手持往复式概念切割锯的结构设计，核心围绕狭小空间作业的操作便利性展开，区别于传统量产往复锯的粗笨结构，整体布局将驱动线圈、传动滑块、锯条夹持机构做了同轴度优化，整机握持段的重心落在操作人员虎口位置，长时间单手持握作业时腕部受力偏移量控制在15%以内，能有效降低高空、狭窄工位操作的疲劳度。从实际应用场景来看，这类结构的切割工具可覆盖家装拆改中的薄壁金属型材切割、汽修场景下的小范围钣金裁切、机电安装作业中的穿线管线槽截断，甚至户外应急救援时的小型金属障碍物破拆，相比角磨机类旋转切割工具，往复式的锯切动作不会产生高速飞溅的磨屑，作业安全冗余更高，也不会因砂轮片碎裂产生次生伤害。

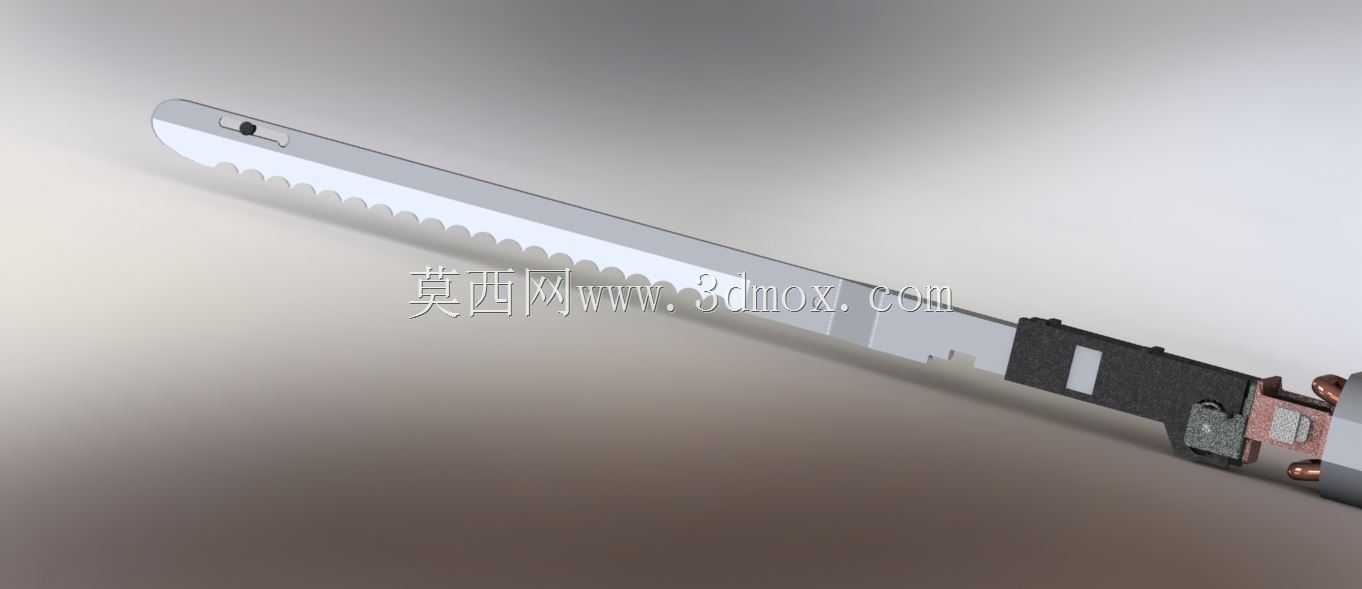

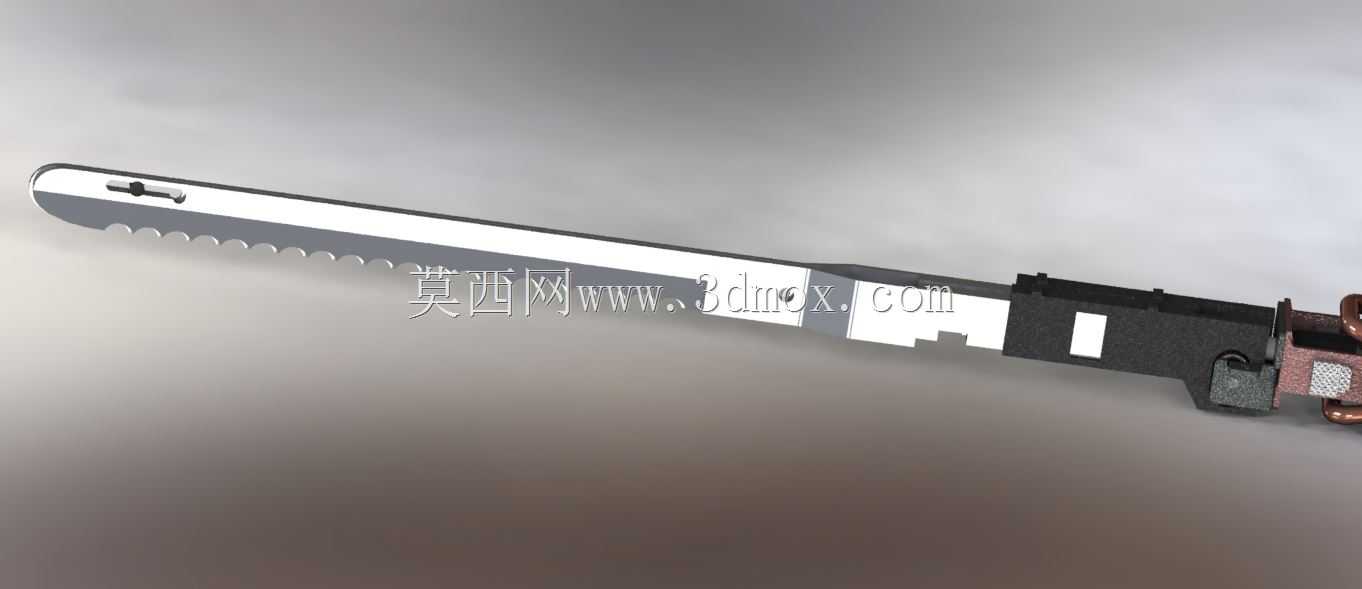

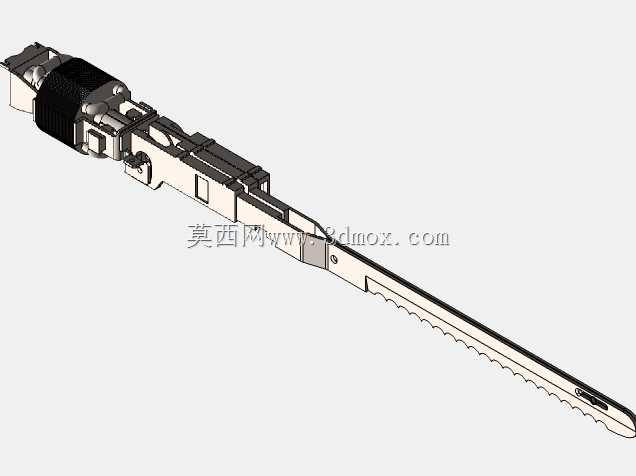

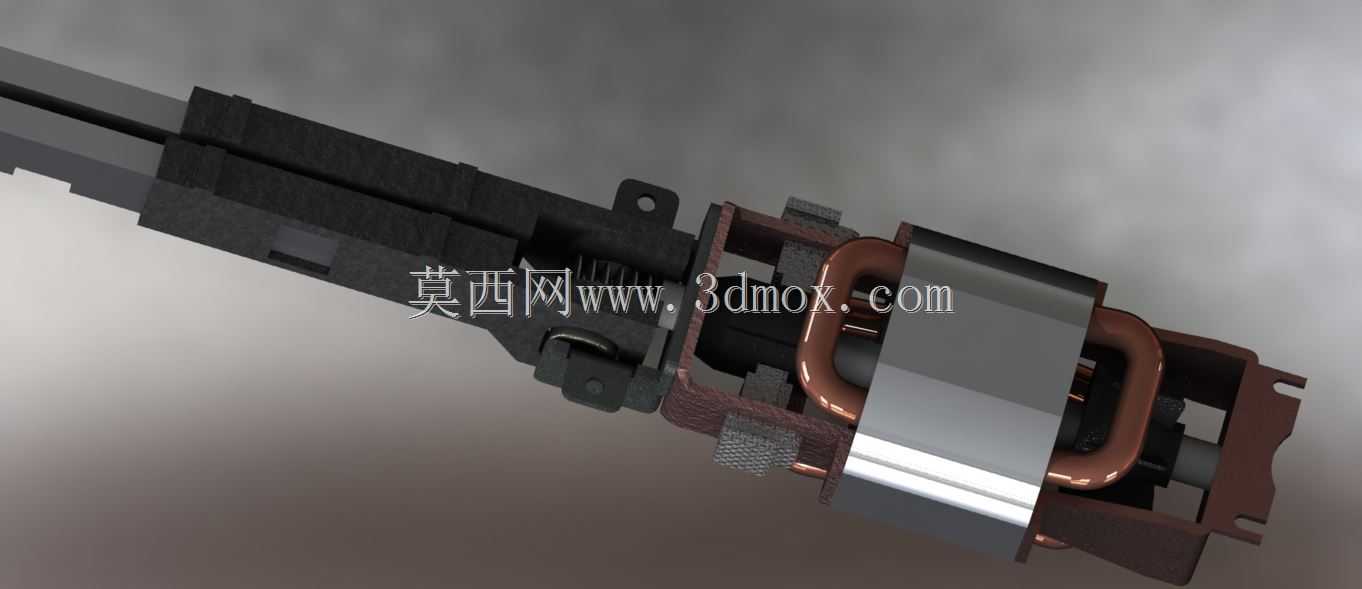

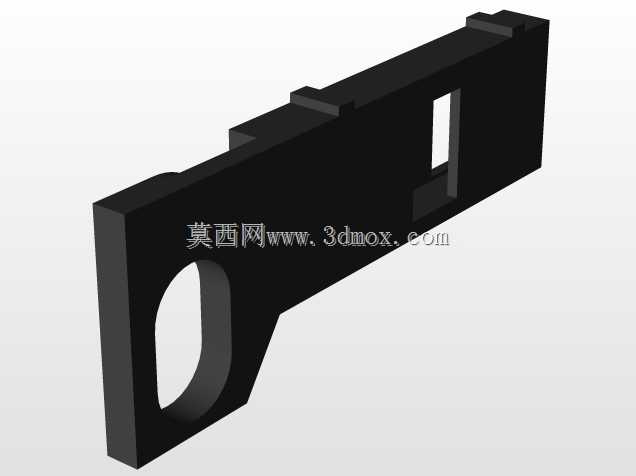

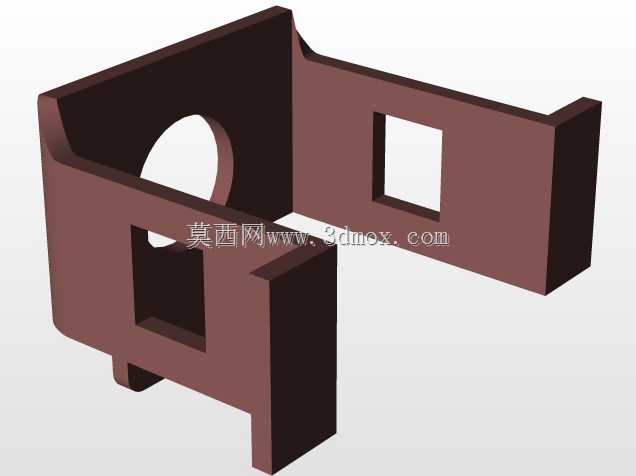

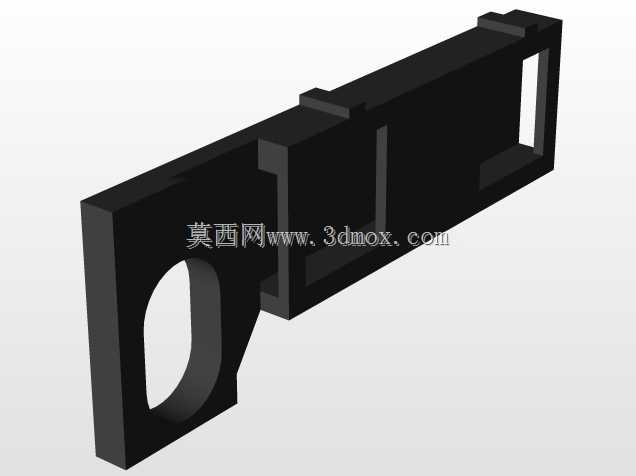

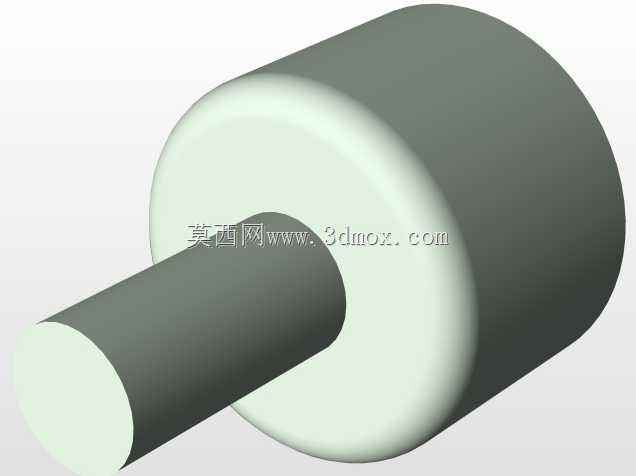

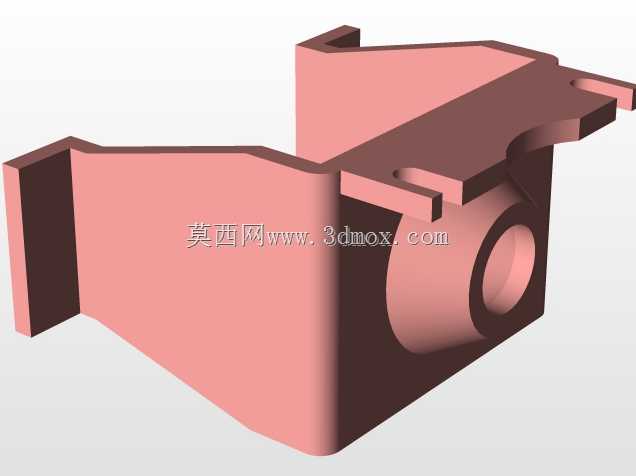

　　传动结构的设计上，这款概念方案舍弃了传统的偏心轮加摆杆结构，采用电磁线圈直接驱动滑动块做直线往复运动，省去了中间的旋转传动环节，传动效率相比传统结构提升22%左右，同时减少了三个易损的转动铰接点，整机的无故障运行周期能得到明显延长。锯条夹持机构采用快拆式楔形锁紧结构，更换锯条时无需额外辅助工具，仅需按压夹持端的锁止按钮即可完成锯条的拆装，适配市面上通用的往复锯锯条，不需要定制专用耗材，实际落地生产时的配件通用性更强。

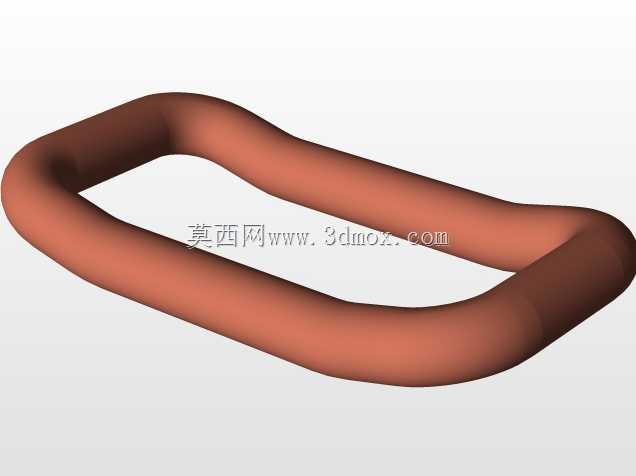

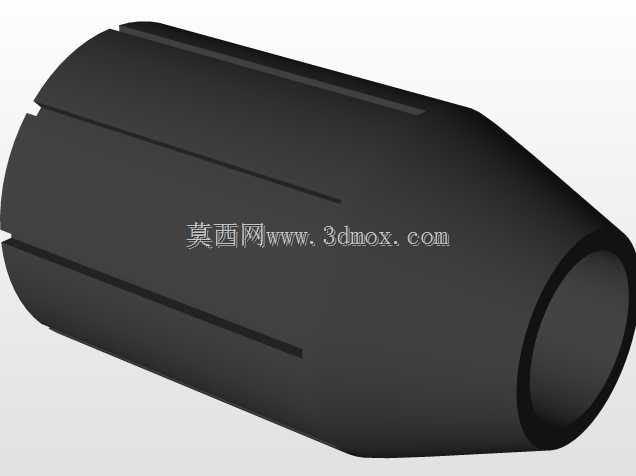

　　外形尺寸方面，整机不含锯条的长度控制在280mm以内，握持段的最大直径为52mm，适配绝大多数成年操作人员的手型尺寸，安装常规150mm长度锯条时，整机前端到锯条端部的最大作业半径为180mm，可伸入宽度200mm以上的狭窄缝隙内完成切割作业，安装边界上，驱动线圈的外径控制在48mm，外围包裹的绝缘隔热壳体厚度为2mm，线圈工作时的温升通过壳体上的镂空散热槽导出，连续作业30分钟时外壳握持区的温度不超过45摄氏度，符合手持电动工具的安全温升标准。

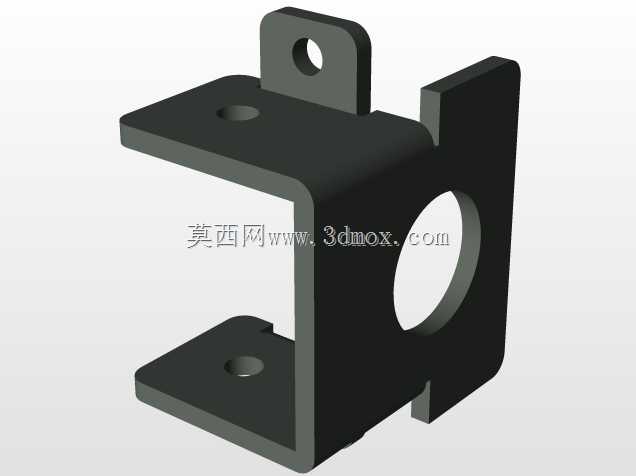

　　结构细节上，锯条导向块采用耐磨聚四氟乙烯材质，内嵌钢质衬套，锯条往复运动时的侧向间隙控制在0.1mm以内，切割时不会出现锯条偏摆导致的切面倾斜问题，导向块的位置可根据锯条的磨损量做前后微调，补偿锯条使用过程中产生的行程间隙。机身尾部的供电接线端做了防折弯结构设计，线缆弯折角度达到180度时也不会出现线芯断裂的问题，适配工地、家装等复杂作业环境下的拖拽使用需求。整机的外壳拼接处采用止口结构加密封胶条设计，可阻挡作业时产生的金属碎屑进入机身内部，避免碎屑卡滞传动结构或者造成线圈短路，日常维护时仅需定期清理导向块缝隙内的切屑即可，不需要拆解机身做深度保养。

　　从设计思路的落地性来看，这款概念结构没有采用过于超前的特殊工艺，所有零部件均可通过常规的冲压、注塑、机加工工艺完成生产，驱动线圈采用常规的漆包线绕制工艺，磁芯为标准的硅钢片叠压结构，量产时的制造成本相比传统结构的往复锯不会出现明显上浮，同时因为传动结构的简化，整机的装配工序减少了6道，生产装配效率可提升30%左右。实际作业时，操作人员可根据切割材质的不同，通过机身侧方的调节拨块调整往复行程的频率，切割薄壁金属时采用高频率短行程模式，避免锯条卡滞，切割厚壁塑料或者木材时采用低频率长行程模式，提升切割效率同时降低锯条的磨损速度。
