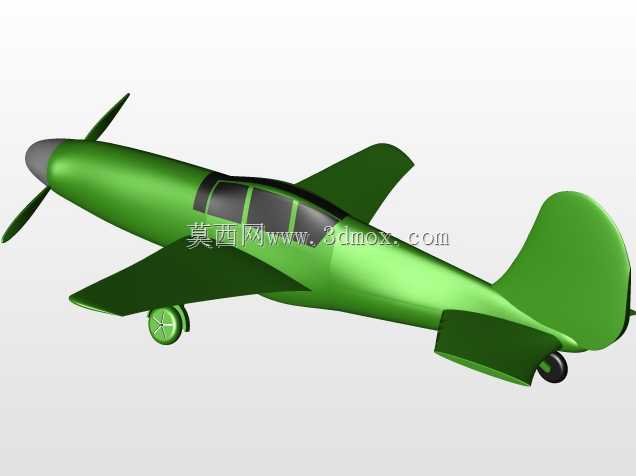

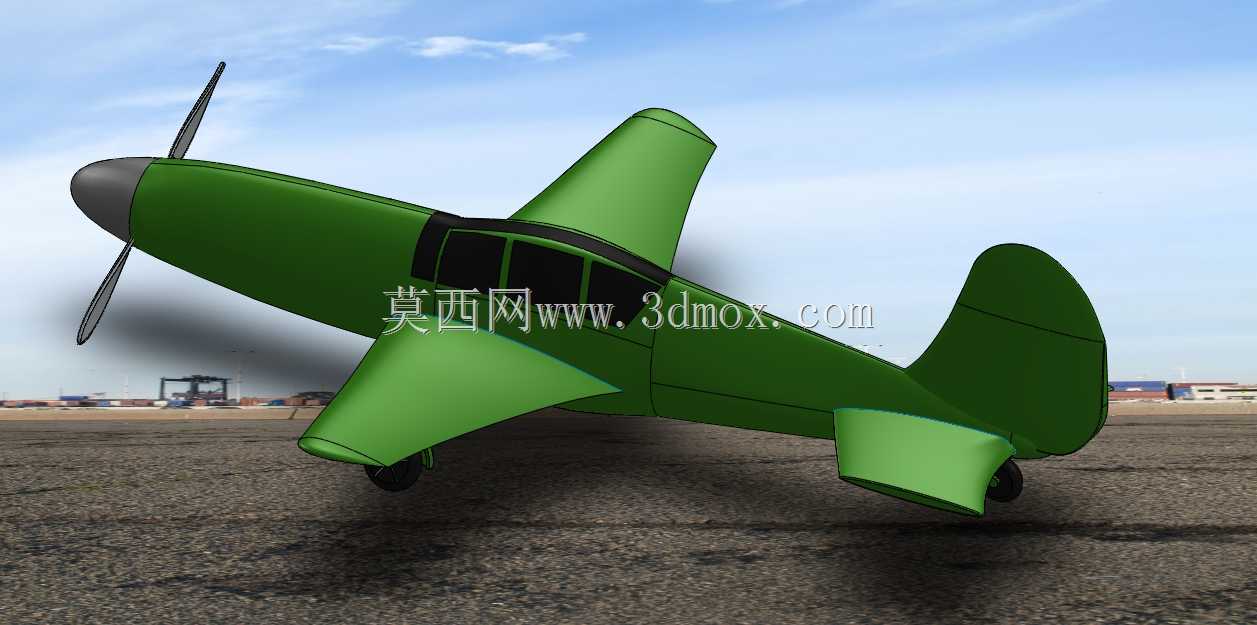

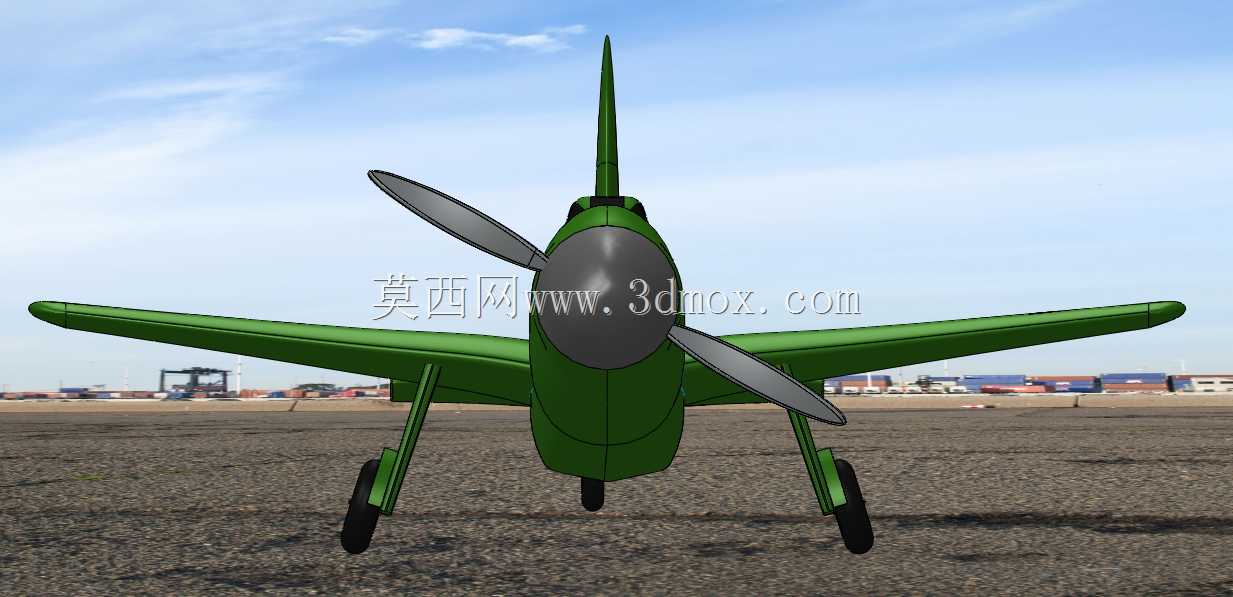

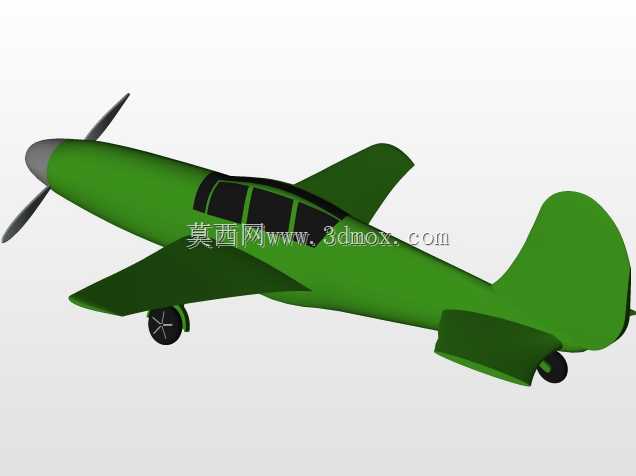

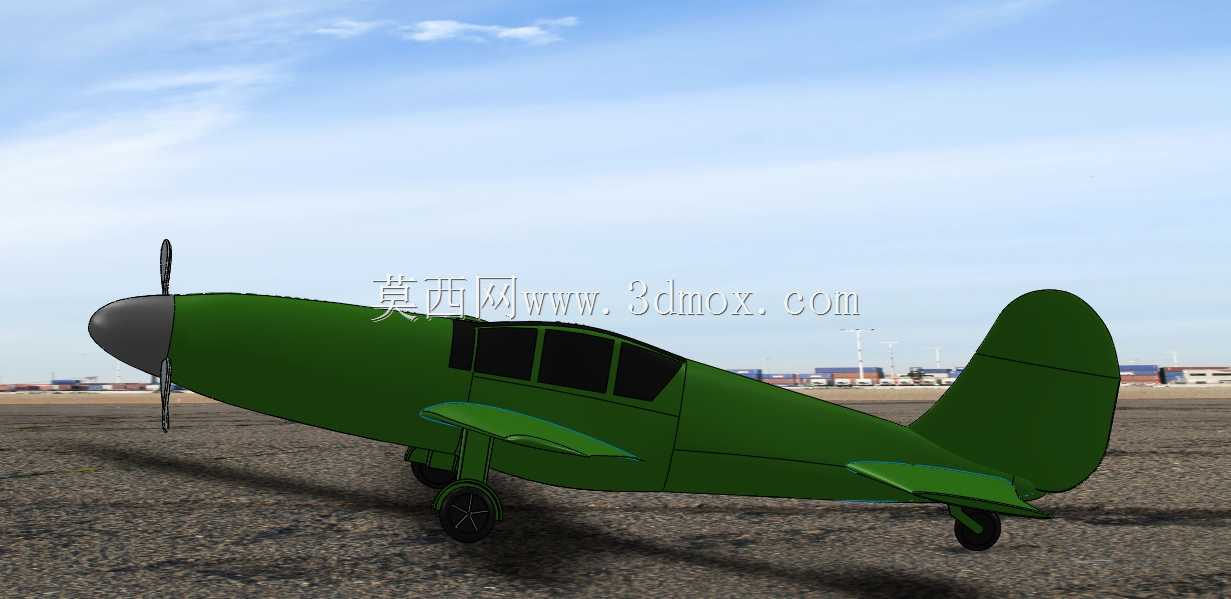

卡通风格螺旋桨玩具飞机三维结构设计

　　这款螺旋桨玩具飞机的结构设计，首先围绕低龄儿童玩耍的安全需求展开，整机所有外露棱边均做了R3以上的圆角过渡，不存在尖锐凸起结构，避免玩耍过程中出现磕碰划伤风险。机身采用流线型纺锤体布局，从机头整流罩到机尾平滑收窄，既还原了真实螺旋桨飞机的气动外形特征，也能在抛掷滑行时降低空气阻力，提升玩耍时的滑行距离。机头位置的螺旋桨采用独立可转动结构设计，与机身前端的转轴采用间隙配合，装配后转动阻尼控制在0.02N·m左右，轻微气流推动或者手动拨动即可顺畅旋转，不会出现卡滞或者过松脱落的问题，螺旋桨叶片同样做了大圆角钝化处理，边缘厚度不小于2mm，防止转动时划伤手指。

　　从安装边界来看，整机最大长度控制在220mm，翼展宽度180mm，机身最大直径45mm，整体尺寸适配3-8岁儿童的手掌抓握尺度，机腹下方的起落架采用三点式布局，前后三个机轮均突出机身下表面12mm，放置在平整桌面或者地面时可以保持稳定直立，不会出现侧翻问题，机轮与起落架支腿的连接采用小间隙销轴配合，推行时可以顺畅滚动，没有卡顿感。机翼采用上单翼布局，与机身主体的连接位置做了加厚处理，连接区域壁厚比机身常规壁厚增加1.2mm，提升机翼的抗摔性能，即使从1.2米高度自由落体到水泥地面，机翼与机身的连接位置也不会出现断裂或者脱开问题。

　　座舱区域采用凹陷式仿形设计，模拟真实飞机的多座座舱布局，表面预留了透明件安装的卡槽，如果需要做外观细化，可以直接裁切对应厚度的透明塑料片卡入卡槽，模拟座舱玻璃效果，不需要额外做粘接固定，拆装十分方便。尾翼部分包含垂直尾翼与水平尾翼，两者与机尾的连接采用一体化结构设计，减少装配零件数量，尾翼的翼面做了1.5度的上反角设计，配合主机翼的上反角，在抛掷滑翔时可以提供足够的横向稳定性，即使出手时存在一定的姿态倾斜，也能自动修正到平稳滑翔状态，降低玩耍时的操作门槛。

　　设计过程中优先考虑了注塑成型的工艺可行性，整机所有结构的拔模斜度均控制在1.5度以上，不存在倒扣结构，不需要设计复杂的抽芯滑块，采用简单的两板模即可完成注塑生产，有效降低模具开发成本。机身壁厚均匀控制在2.5mm，不会出现壁厚差异过大导致的注塑缩痕、翘曲问题，各个加强筋的厚度不超过主壁厚的0.6倍，避免筋位位置出现表面缩印，影响外观质感。机身内部预留了足够的空腔空间，如果需要改装为电动遥控版本，可以直接在空腔内放置小型锂电池、微型电机与遥控接收板，不需要对机身主体结构做大幅度修改，拓展性较强。

　　从实际应用场景来看，这款结构既可以作为儿童益智拼装玩具的主体结构，拆分后作为拼装零件让儿童自行组装，锻炼动手能力；也可以作为3D打印的静态摆件，调整尺寸比例后放置在桌面作为航空主题装饰；还可以作为航模入门的初级练习结构，通过调整尾翼舵面角度，让初学者理解固定翼飞机的气动控制原理。机身表面没有多余的凸起装饰结构，方便后续做贴纸、喷涂等外观处理，用户可以根据自身喜好定制不同的涂装方案，比如军机迷彩、民航涂装、卡通彩绘等，适配不同的使用场景需求。起落架的支腿结构做了弹性变形余量设计，在硬着陆时可以通过微小的弹性形变吸收冲击能量，避免机轮或者机身直接受冲击损坏，提升整体结构的耐用性。螺旋桨与机头转轴的连接位置设计了防脱限位结构，即使螺旋桨受到侧向拉力，也不会从转轴上脱出，避免小零件脱落造成儿童误食的安全隐患，符合玩具安全的相关设计规范。
