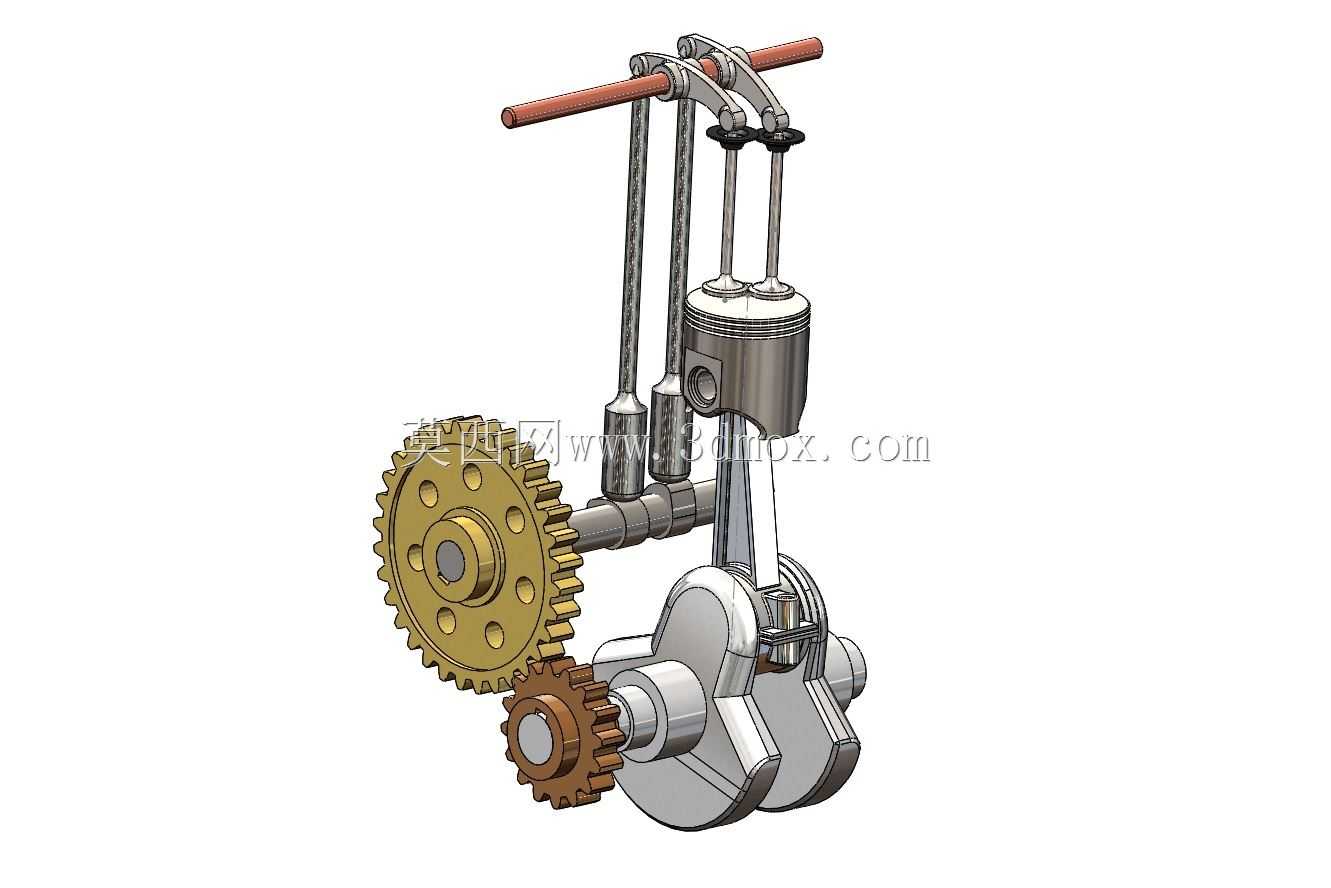

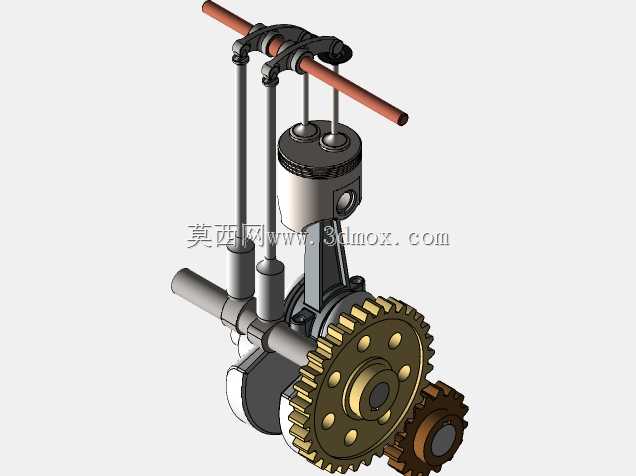

单缸内燃动力机构曲柄连杆配气结构

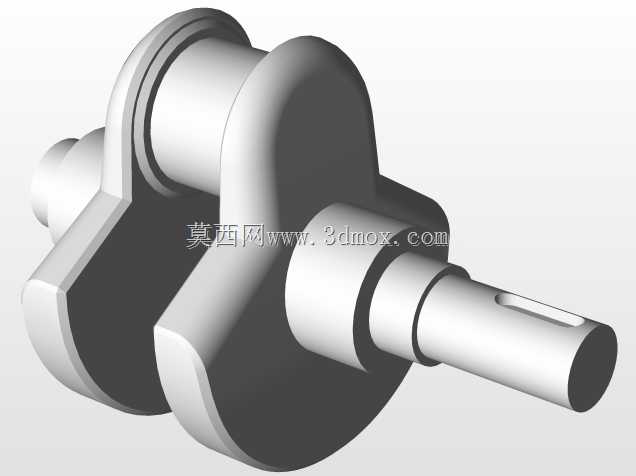

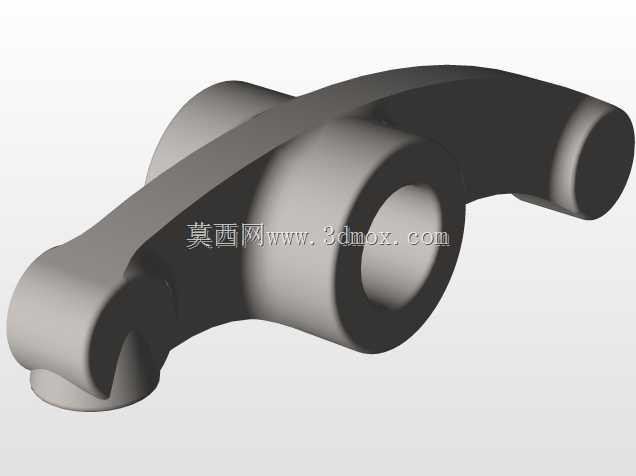

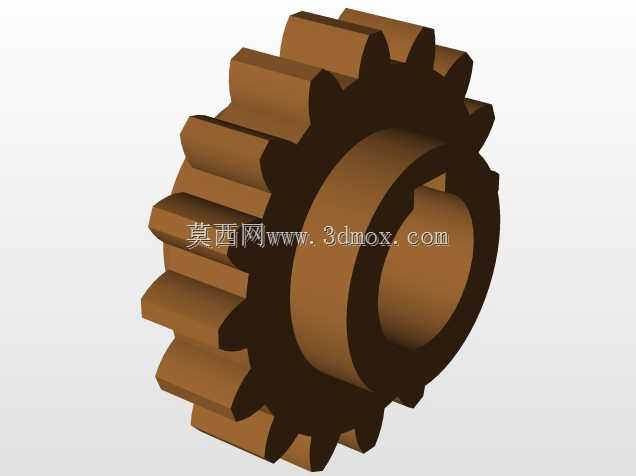

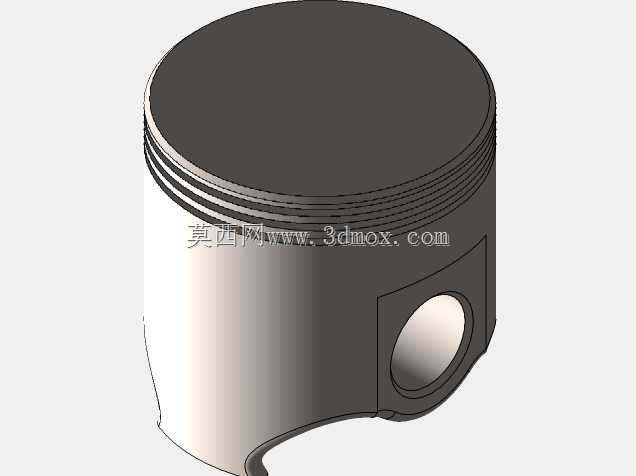

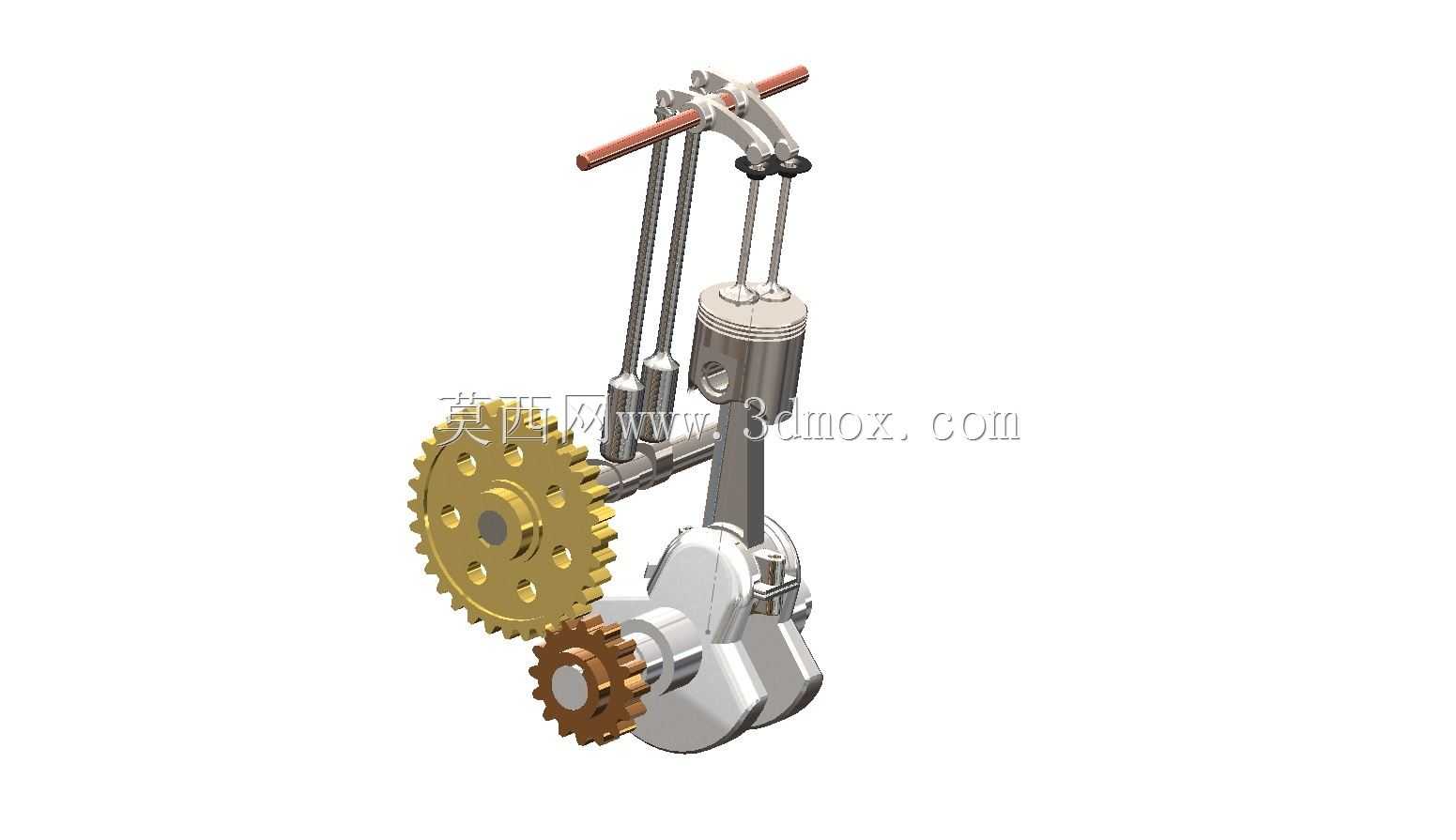

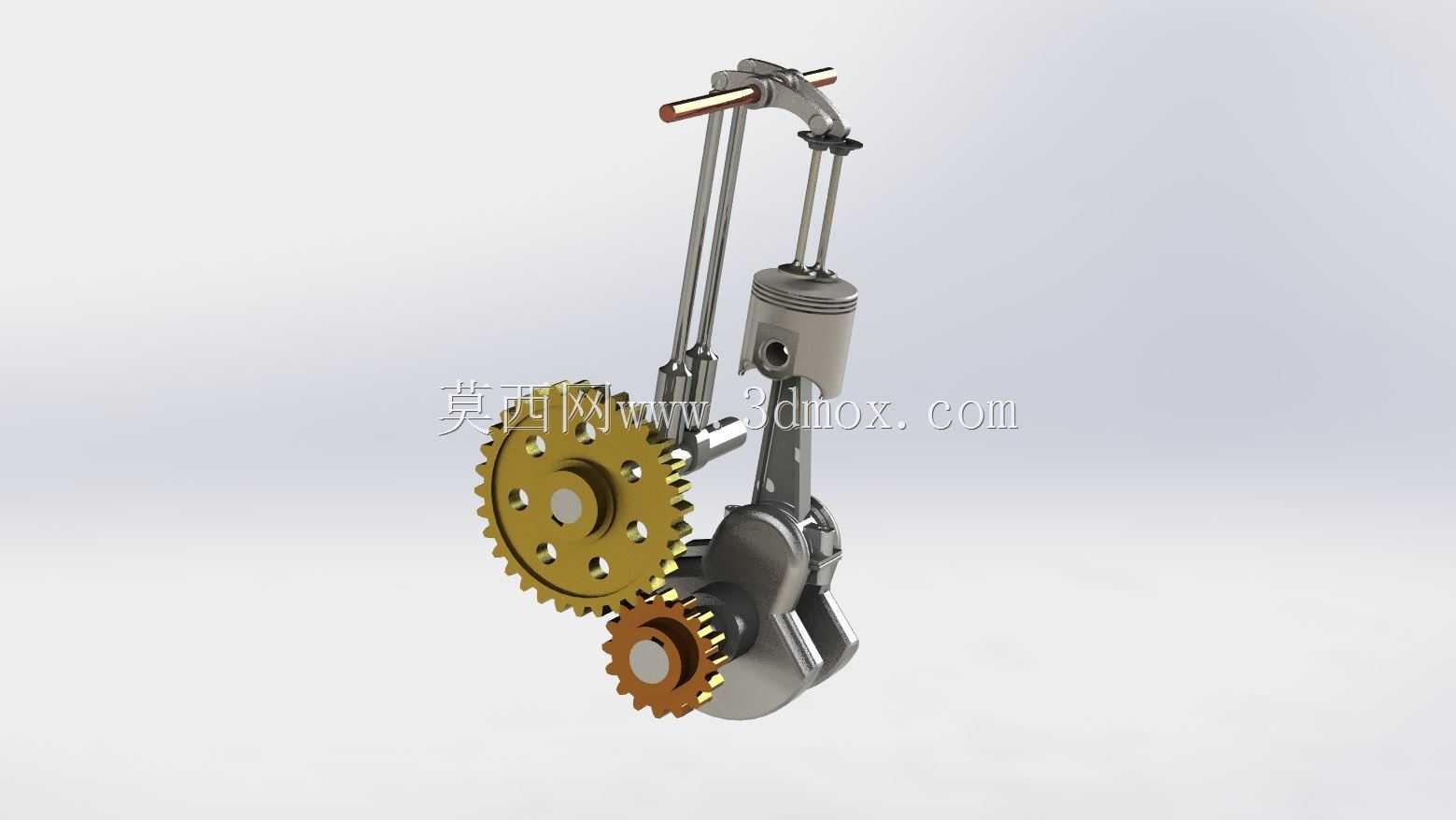

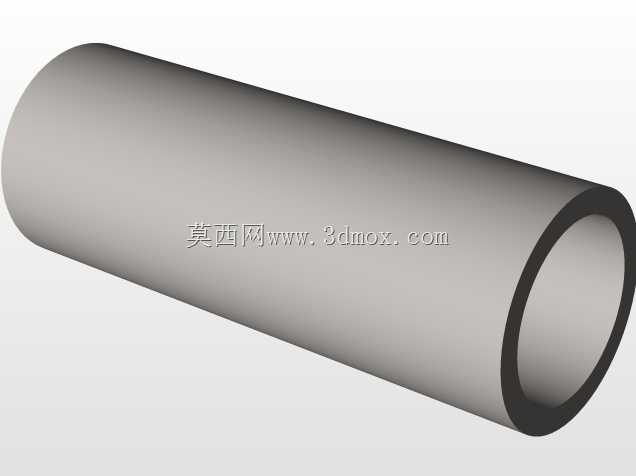

这套单缸动力结构是内燃动力领域最基础的核心做功单元，广泛适配两轮摩托、轻便代步车、场地卡丁车、小型园林作业机具、便携发电设备以及小型农用作业机械的动力输出需求，是小功率动力场景下应用覆盖最广的动力构型。整套结构完整还原了单缸内燃机的核心做功逻辑，包含活塞往复组件、曲柄连杆转换机构、正时齿轮传动组、顶置配气推杆四个核心功能模块，能够直观呈现燃油化学能向旋转机械能的完整转换路径。在实际应用场景中，这类单缸结构凭借构造简单、维护便捷、低速扭矩输出充沛的特性，在小功率动力需求场景下具备极高的实用价值，既可以作为小型代步车辆的直接动力源，也能作为便携作业设备的动力核心，适配园林修剪、小型农耕、应急发电等多种户外作业需求。从设计思路来看，整套结构采用经典的侧置凸轮轴顶置推杆配气方案，通过两个啮合的正时齿轮完成曲轴与凸轮轴的动力同步传递，齿轮组采用不同齿比匹配，精准保证气门开闭时机与活塞四冲程运动位置完全对应，避免配气错位导致的动力损失或结构撞损。活塞组件采用圆柱筒式结构设计，外壁预留活塞环安装槽位，可通过活塞环实现燃烧室的密封保障，避免做功冲程的燃气泄漏；连杆采用大、小头分体式连接结构，小头通过活塞销与活塞铰接，大头与曲轴曲柄销铰接，完美将活塞的上下直线往复运动转换为曲轴的旋转运动，实现动力的旋转输出。顶置配气机构包含两根平行布置的推杆，顶端对应进排气门的驱动摇臂，能够随凸轮轴的转动规律完成进排气门的定时开启与关闭，保障进气、压缩、做功、排气四个冲程的有序循环。从安装边界来看，整套结构的核心安装基准为曲轴主轴的轴线位置，齿轮传动组布置在曲轴箱体侧方，整体径向尺寸围绕曲轴中心向外延展，轴向尺寸紧凑，能够适配小型动力舱的狭窄安装空间；所有运动副均预留了合理的运动间隙，既避免运动过程中的部件干涉，也为后续润滑层的留存预留了空间，可满足长时间连续运转的结构可靠性要求。整套结构的运动逻辑清晰，各部件的受力传递路径明确，既可以作为小功率动力设备的设计参考原型，也能直观展示内燃机的基础工作原理，帮助从业者快速理解内燃动力的核心做功逻辑。
