等距相机线框结构三维设计方案

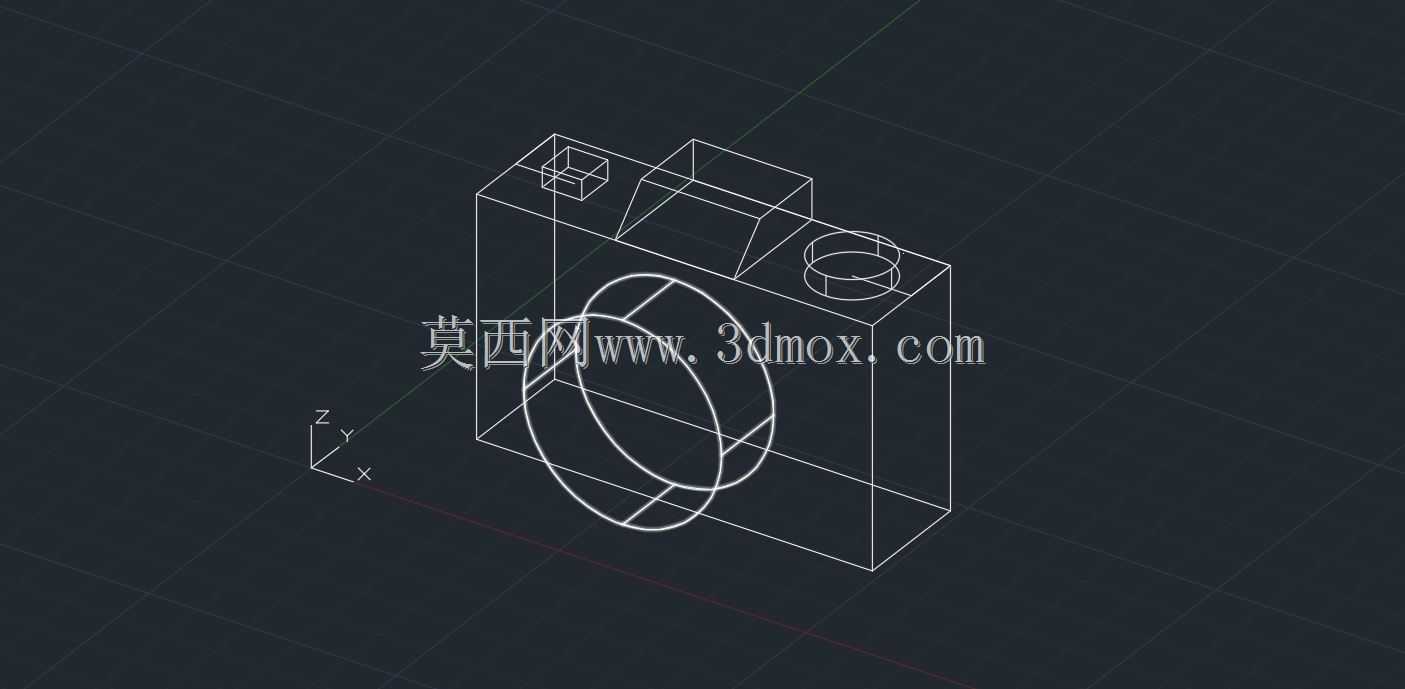

　　在光学成像设备的结构设计环节，等距相机的结构合理性直接决定了成像光路的稳定性与设备装配的适配性，这类结构常被应用在工业视觉检测、平面影像采集、固定焦距成像等场景中，需要保证镜头安装面与成像平面的平行度，同时兼顾机身内部空间的元器件排布合理性。从结构设计逻辑来看，该模型采用长方体机身作为主体承载结构，前端预留圆形镜头安装位，镜头安装位与机身主体的同轴度公差需要控制在合理范围内，避免光路偏移导致的成像畸变；机身上部设置的凸起结构分别对应取景光路通道与操控按键安装位，两个凸起结构的高度差经过适配，既不会遮挡取景光路，也能给内部的感光元件、信号传输线路预留足够的布线空间。在实际应用场景中，这类等距结构的相机不需要复杂的变焦调焦结构，

　　依靠固定的像距设计就能实现稳定的等比例成像，常被集成在自动化产线的视觉检测工位、文档扫描设备、固定点位的监控成像单元中，安装时只需要保证镜头端面与被拍摄平面的平行度，就能获得无透视畸变的等距成像效果，大幅降低现场调试的校准难度。从安装边界来看，机身主体的矩形外轮廓可以直接适配标准的工业相机安装支架，底部预留的安装孔位可以匹配通用的相机固定螺孔规格，不需要额外设计转接件；镜头位置的圆形凸台尺寸适配标准口径的工业镜头，用户可以根据实际成像需求更换对应焦距的同口径镜头，不需要改动机身主体结构。设计过程中优先考虑了结构的工艺性，机身的所有棱边都做了适配注塑或钣金加工的工艺倒角，没有出现难以加工的锐角或薄壁结构，机身壁厚均匀，

　　能够满足批量生产的工艺要求；内部的空腔结构经过空间优化，既能够容纳感光电路板、供电模块、信号传输接口等核心元器件，也预留了足够的散热间隙，避免长时间工作时元器件积热影响成像稳定性。不同于消费级相机的复杂曲面造型，这款等距相机的结构全部采用规则几何特征构建，线框建模阶段就明确了各个特征的装配基准，所有配合面都设置了对应的定位止口，能够有效降低装配环节的对位误差，保证批量生产时的产品一致性。在设备选型适配时，这类结构的相机可以直接替换同安装尺寸的固定焦距工业相机，不需要改动原有设备的安装支架与接线布局，能够大幅缩短产线升级的改造周期，降低改造成本。
