多阶变径切削阶梯钻头结构设计

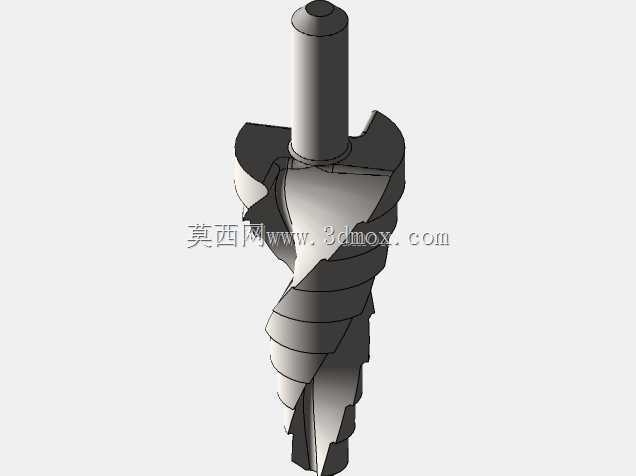

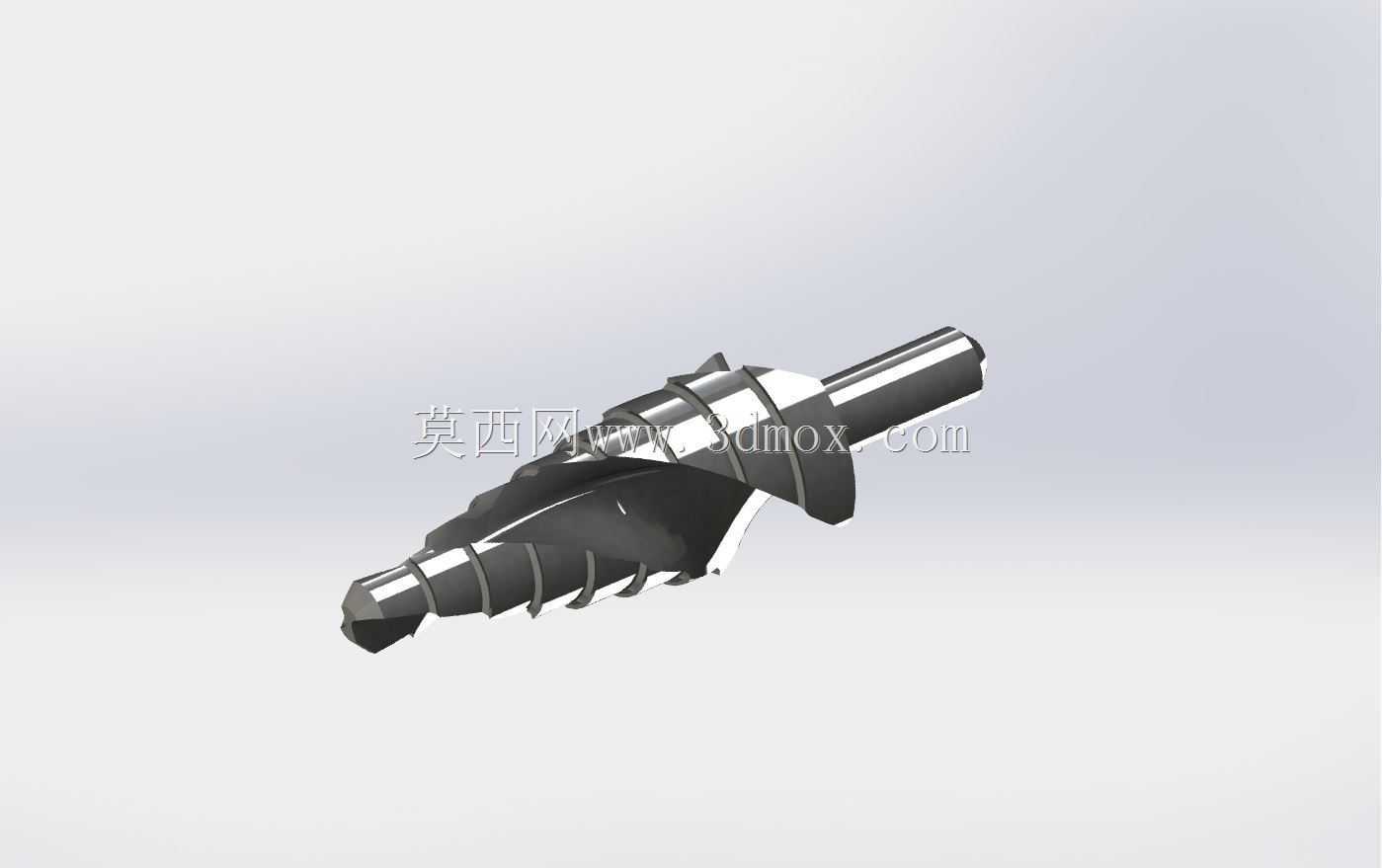

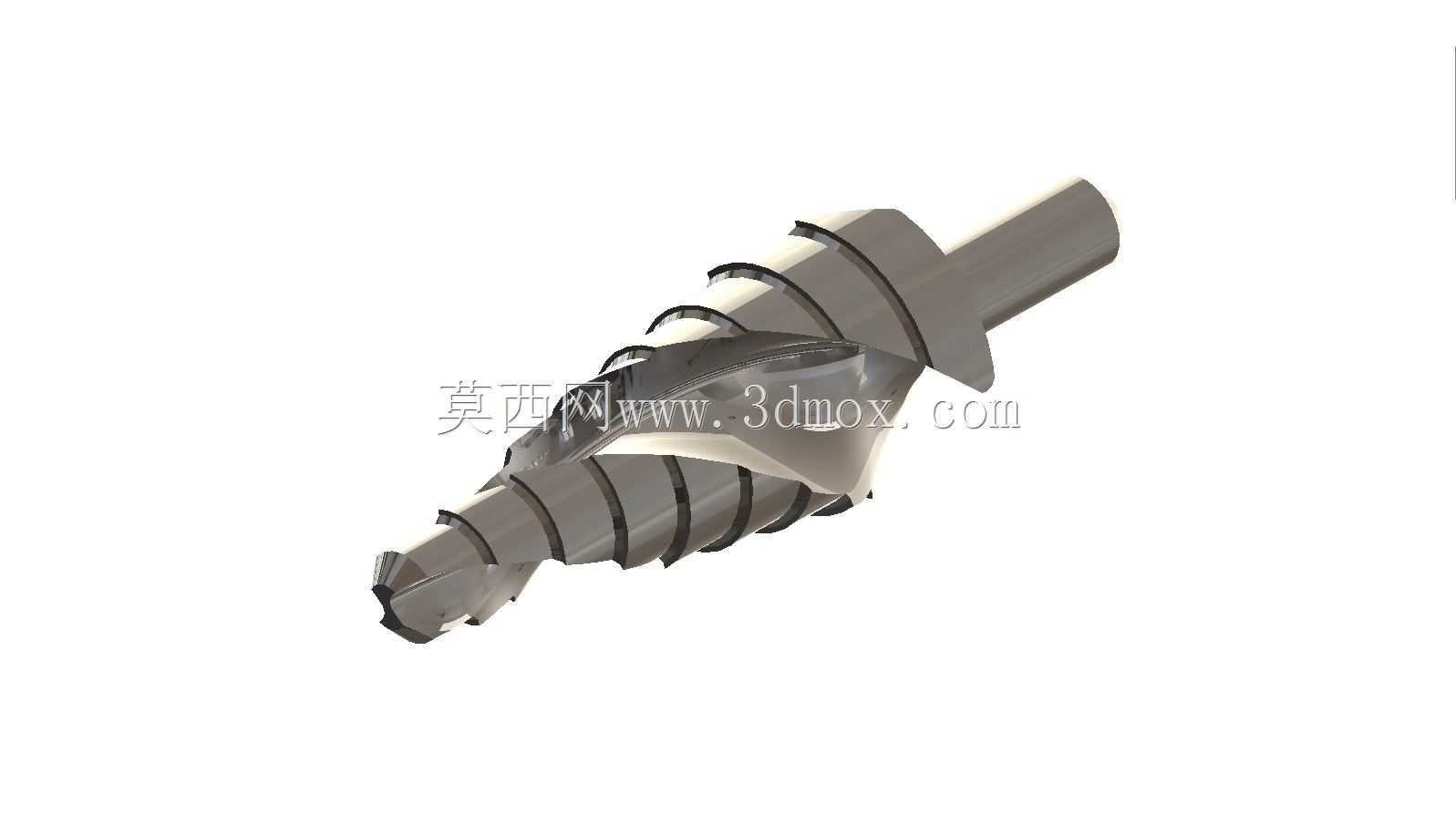

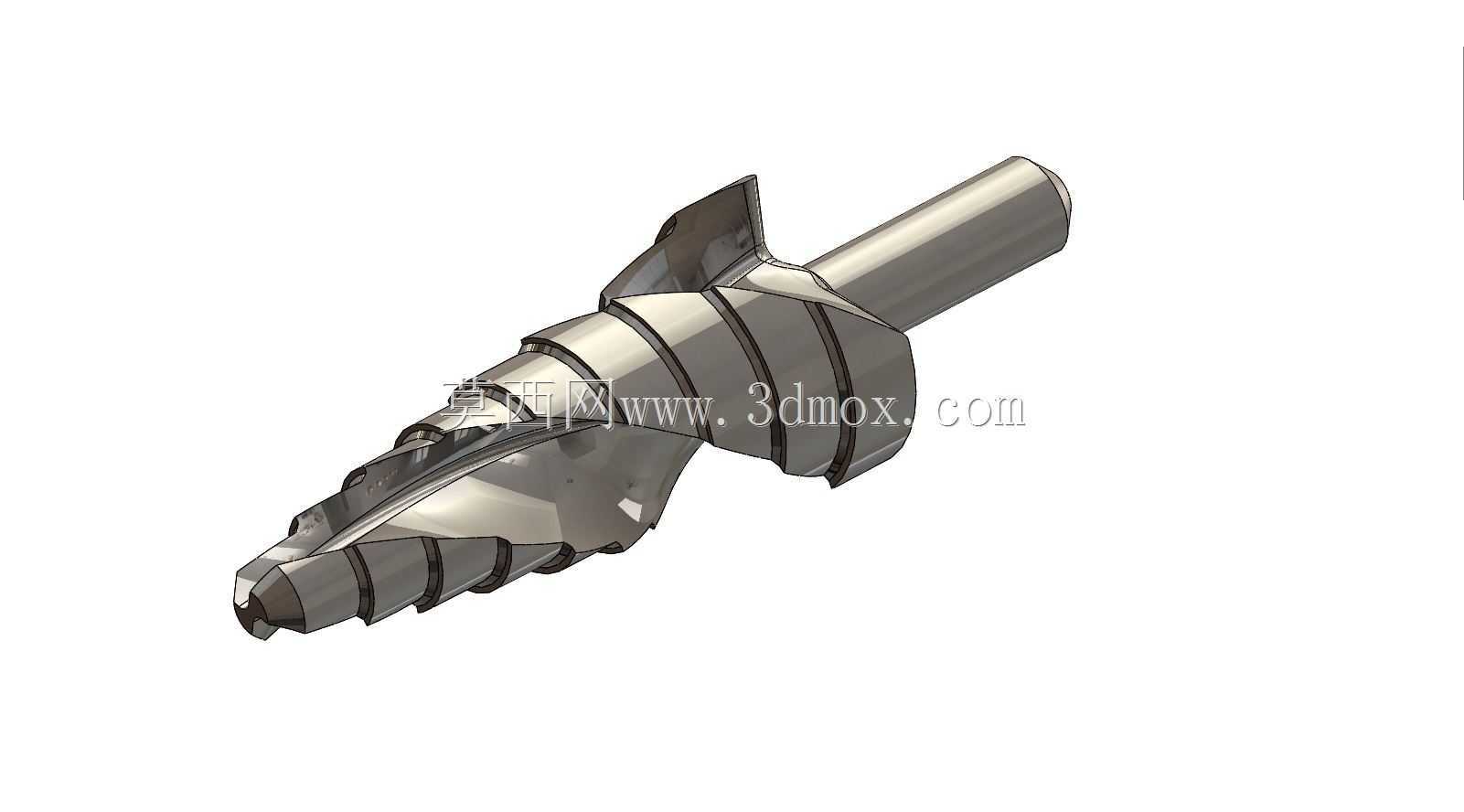

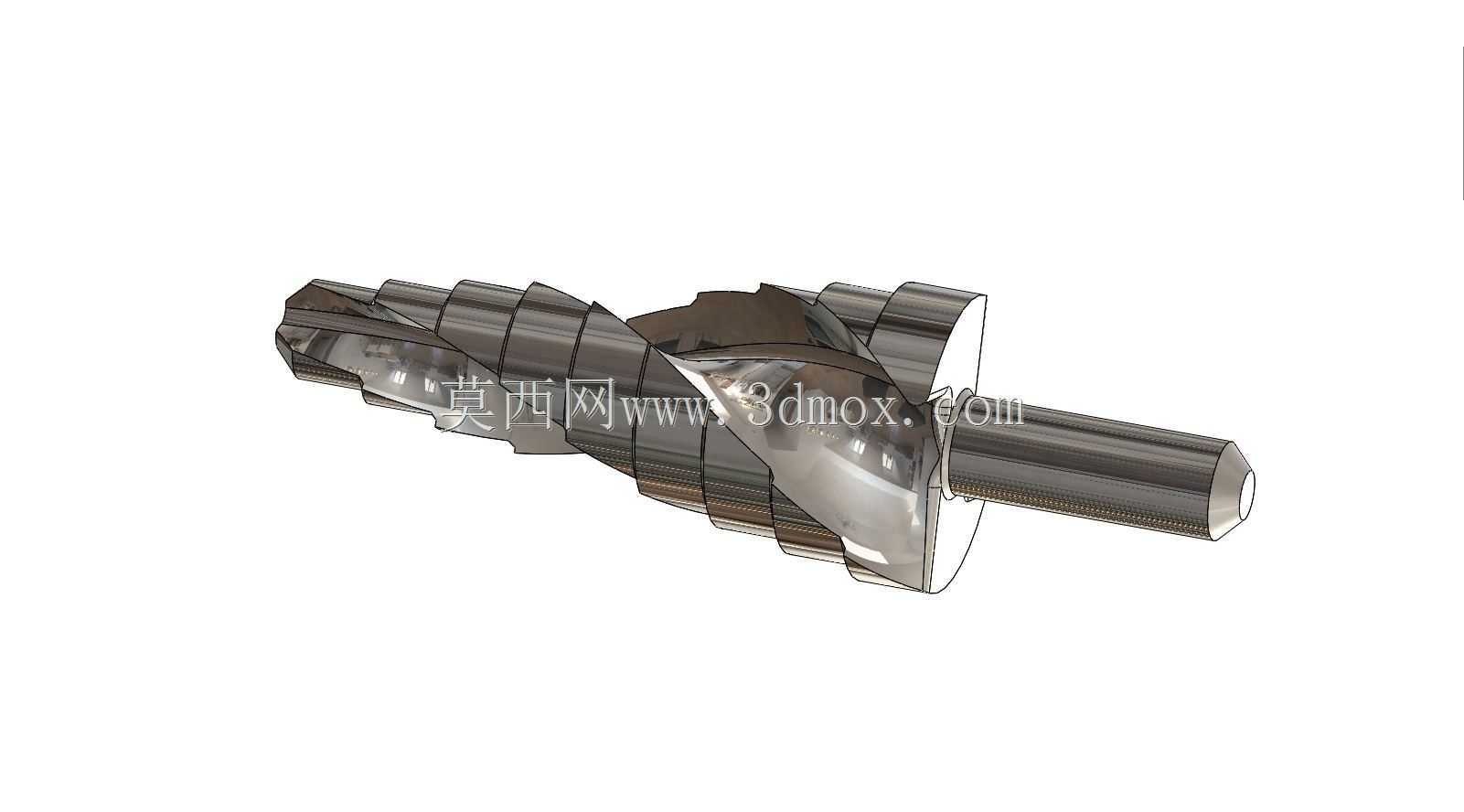

　　在金属切削、钣金加工、家装建材钻孔等作业场景里，阶梯钻头是能单次走刀完成多直径孔加工的常用刀具，省去频繁更换不同规格钻头的辅助时间，尤其适合薄板类工件的台阶孔、沉孔加工，在配电箱加工、铝合金型材开孔、薄钢板钻孔作业中应用频次极高。这款阶梯钻头采用多阶同轴变径结构设计，从钻尖起始端到装夹柄部，直径逐阶递增，每一级台阶对应一个标准钻孔直径，钻尖部分采用定心切削刃设计，能在钻孔初始阶段快速定位，避免钻孔偏移，每一级台阶的侧刃都经过切削角度优化，能在钻削到对应直径时平稳完成扩孔切削，减少台阶处的毛刺残留。设计过程中重点考量了排屑空间的排布，每阶切削刃对应的排屑槽采用螺旋式走向，槽深随直径增大做适配调整，

　　保证不同直径段钻削产生的切屑都能顺利排出，避免切屑堵塞在孔壁与刀具之间造成孔径超差或者刀具烧损。装夹柄部采用等直径直柄结构，适配常规手电钻、台钻、钻铣床的三爪卡盘装夹，装夹边界直径统一，不需要针对不同阶数调整装夹夹具，柄部长度预留足够的装夹夹持量，保证高速钻削时的装夹稳定性，避免刀具打滑。刀具的每一级台阶过渡处做了微小的倒角过渡，避免应力集中在台阶根部造成刀具断裂，同时切削刃的后角根据不同直径段的线速度差异做了差异化设计，小直径段线速度低，后角适当增大保证切削锋利度，大直径段线速度高，后角适当减小提升刃口强度，兼顾不同直径段的切削寿命。实际使用中，这类阶梯钻头不需要提前打中心孔，单次进给就能完成从定位到多级扩孔的全流程，

　　加工出来的台阶孔同轴度有较好保障，能满足常规装配场景下的沉头螺钉安装、管线过孔等加工需求，针对不同加工材料，还可以通过调整切削参数适配，比如加工铝合金时提高转速配合进给，加工薄钢板时适当降低转速避免烧刃，排屑槽的抛光处理也能减少切屑粘附，降低积屑瘤产生的概率，提升孔壁加工光洁度。
