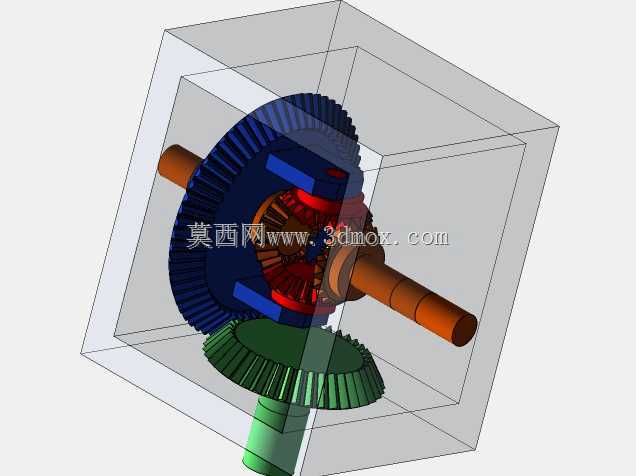

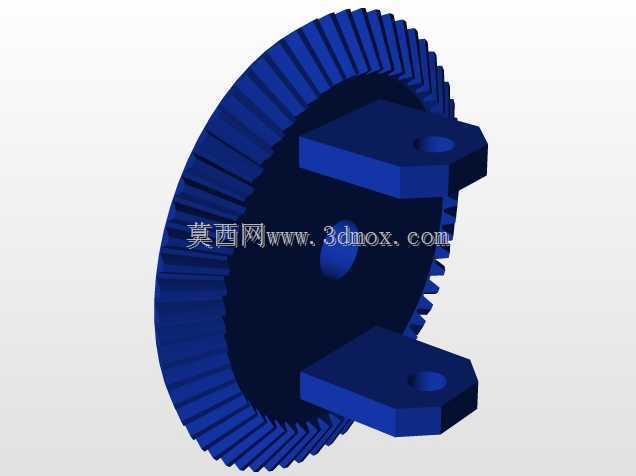

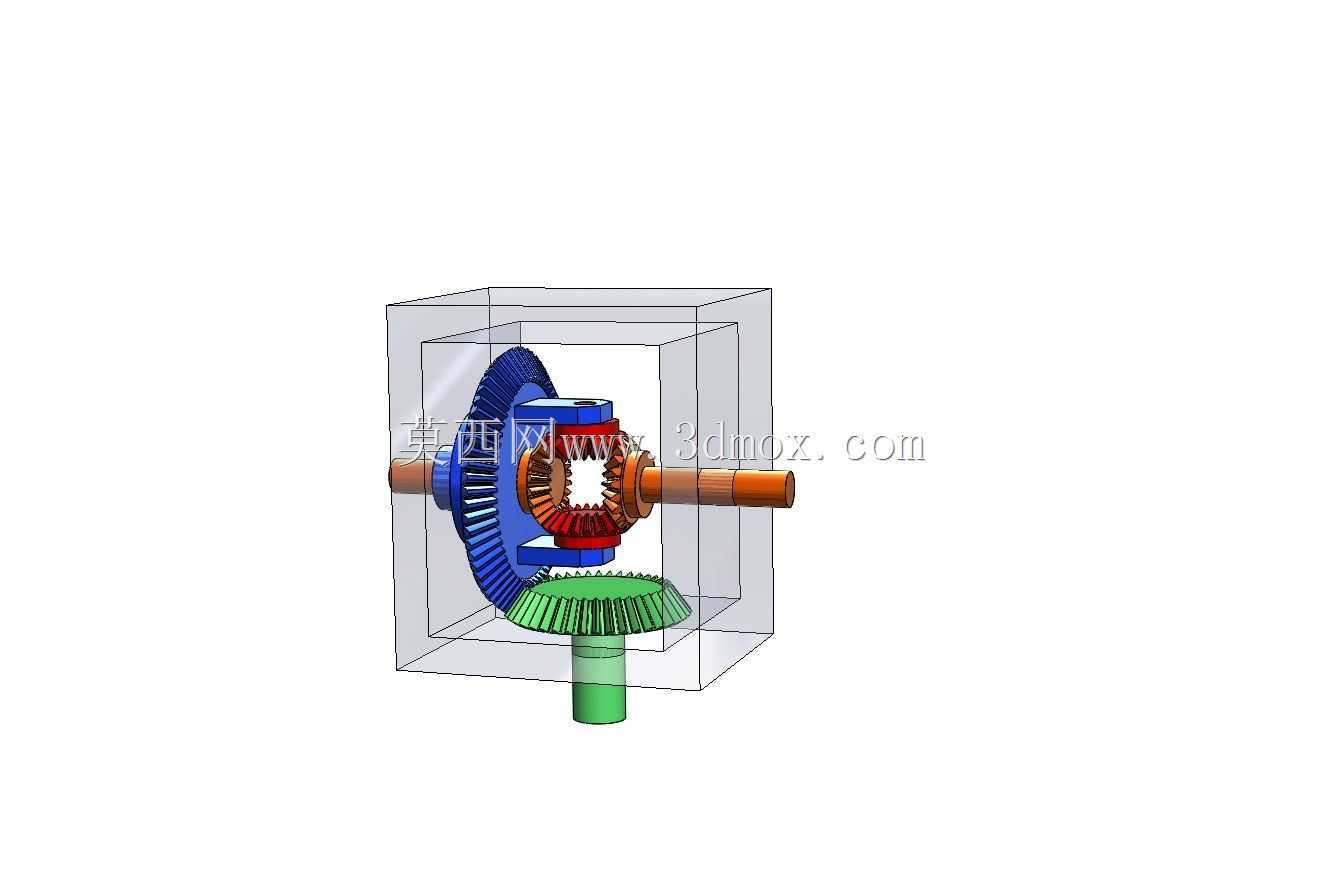

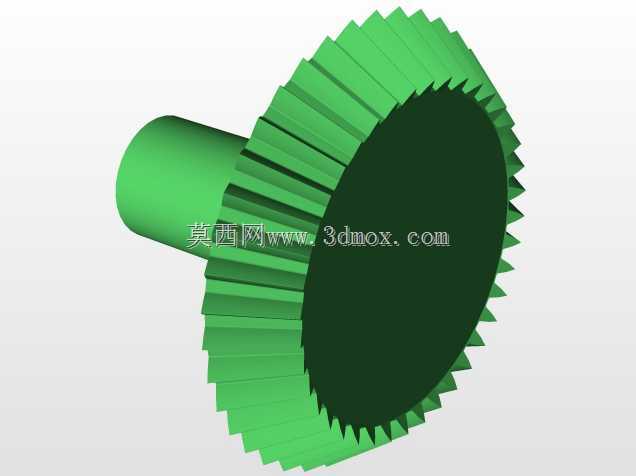

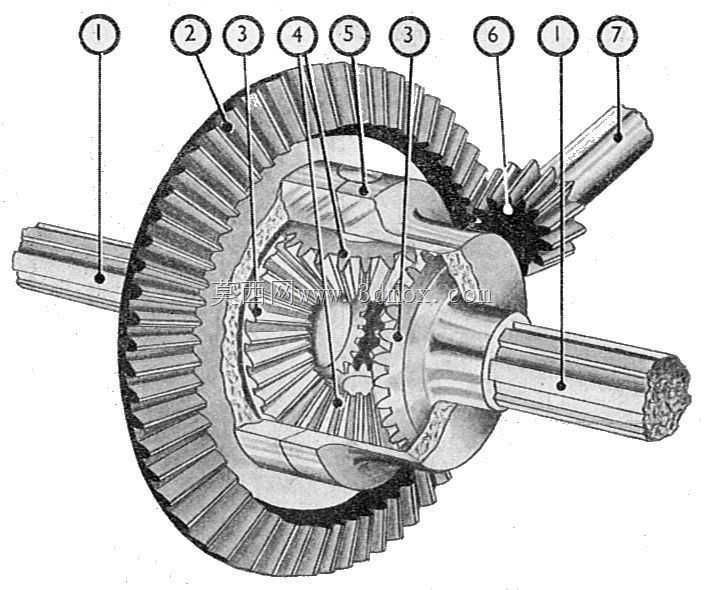

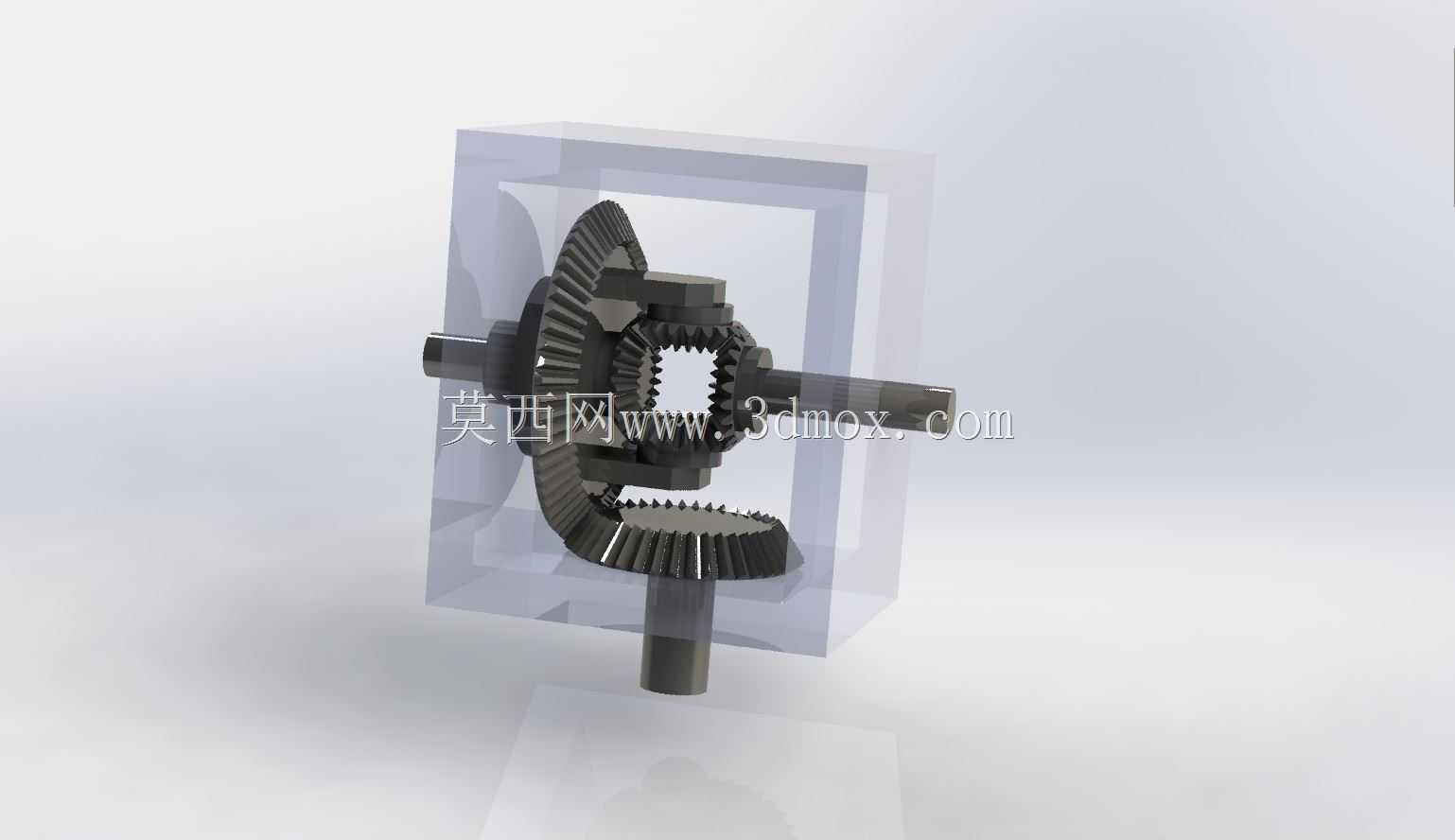

在轮式车辆的底盘传动链路中,差速齿轮箱是衔接主减速器与两侧驱动轮的核心传动部件,日常行驶过程中,车辆转弯、经过起伏不平路面时,两侧驱动轮的滚动轨迹长度存在天然差值,若没有差速结构强制两侧车轮同速转动,会出现轮胎拖滑磨损、传动系统载荷过载、转向阻力骤增等一系列工程问题,这套差速齿轮箱的核心作用,就是在向两侧驱动轮传递动力的同时,允许两侧输出轴以不同转速旋转,匹配车轮实际滚动需求。从结构设计逻辑来看,这套差速机构采用对称式锥齿轮布局,核心包含差速器壳、行星锥齿轮、半轴锥齿轮、行星齿轮支撑轴、主减速从动锥齿轮几个核心部分,主减速从动锥齿轮与差速器壳刚性连接,接收来自传动轴端的动力输入,行星齿轮轴横穿差速器壳安装,

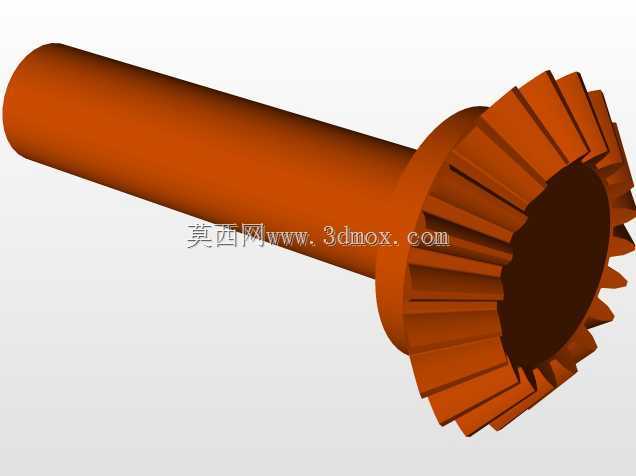

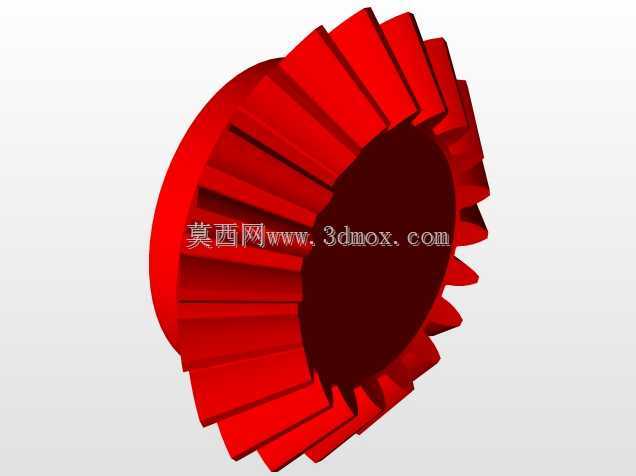

两个或四个行星锥齿轮空套在支撑轴上,同时与两侧的半轴锥齿轮保持常啮合状态,半轴锥齿轮通过花键与两侧驱动半轴连接,最终将动力传递至车轮端。当车辆直线行驶时,两侧车轮行驶阻力一致,行星齿轮仅随差速器壳做公转运动,不发生绕自身轴的自转,两侧半轴转速与差速器壳输入转速保持一致,动力等比传递至两侧车轮;当车辆转弯时,内侧车轮行驶阻力增大,行星齿轮在随差速器公转的同时,开始绕自身支撑轴产生自转,通过锥齿轮的啮合传动,自动降低内侧半轴的输出转速、提升外侧半轴的输出转速,且两侧半轴的转速平均值始终与差速器壳的输入转速保持恒定,保证动力传递不中断的同时,匹配两侧车轮的滚动差速需求。从安装边界来看,这套差速齿轮箱整体集成在驱动桥桥包内部,
外部轮廓需要匹配桥包的内腔空间,差速器壳两端通过轴承支撑在桥壳的轴承座上,轴向定位尺寸需要与主减速器主动齿轮的啮合位置精准匹配,保证锥齿轮副的啮合间隙处于合理区间,避免出现打齿、异响、传动效率下降的问题;行星齿轮与支撑轴之间预留有合理的配合间隙,同时设计有润滑通道,保证齿轮啮合面、支撑配合面在工作过程中能得到齿轮油的充分润滑,减少磨损。在实际工程应用中,这类差速齿轮箱除了应用在传统燃油车的前后驱动桥中,在电动车辆的电驱桥、工程轮式机械、农用轮式拖拉机的传动系统中也有广泛应用,设计过程中需要根据整车的满载轴荷、发动机或驱动电机的最大输出扭矩、轮胎滚动半径、常用行驶工况的转弯半径范围,来匹配齿轮的模数、齿数、齿面硬度参数,
同时校核差速器壳、行星齿轮轴的结构强度,保证在极限工况下,比如单侧车轮打滑、大扭矩起步时,核心传动部件不会出现断裂、齿面崩损的失效问题。建模过程中需要重点关注锥齿轮的齿形参数匹配、各部件的装配干涉检查,尤其是行星齿轮与半轴齿轮的啮合侧隙、差速器壳与周边桥壳部件的安全间隙,这些细节直接影响后续结构验证、样件试制的可行性,差速齿轮的啮合接触面需要符合传动设计要求,避免出现偏载导致的早期磨损。
