车间压力机配套指压式制动装置结构

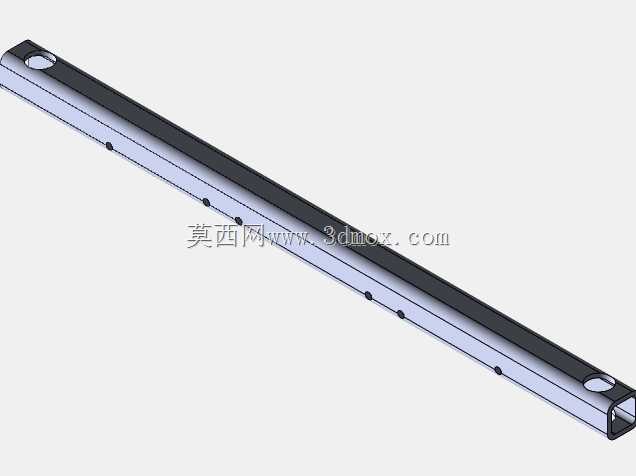

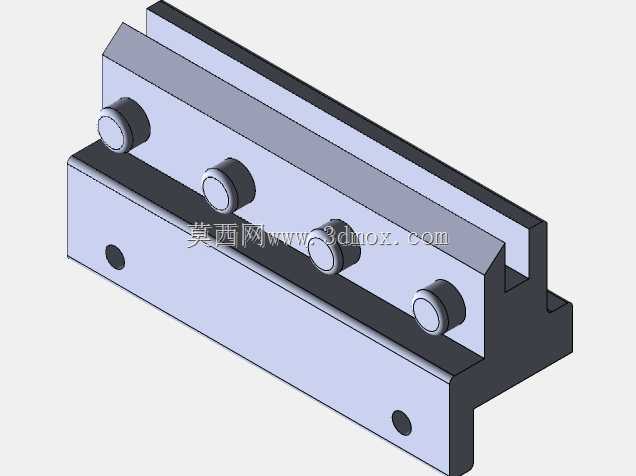

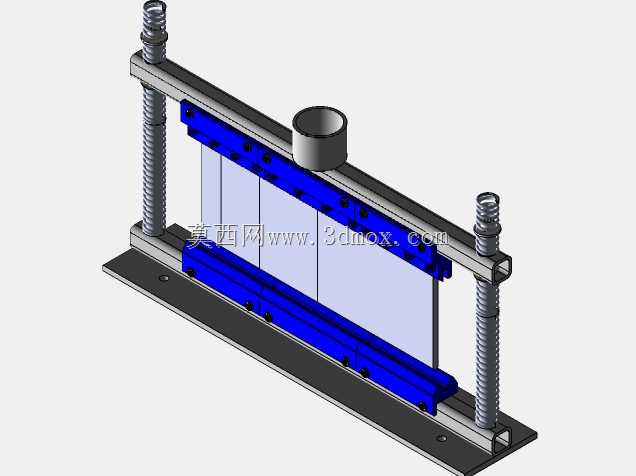

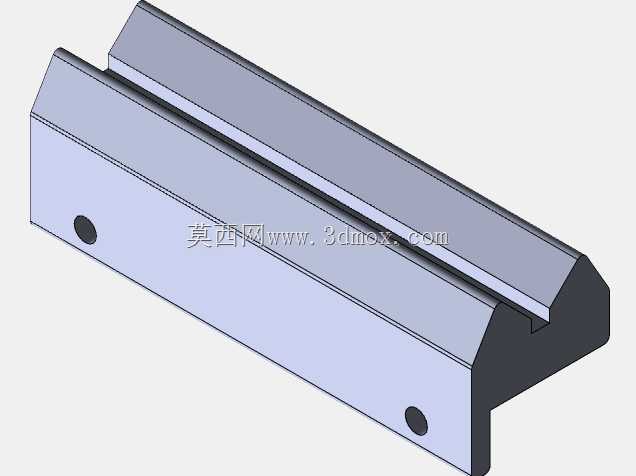

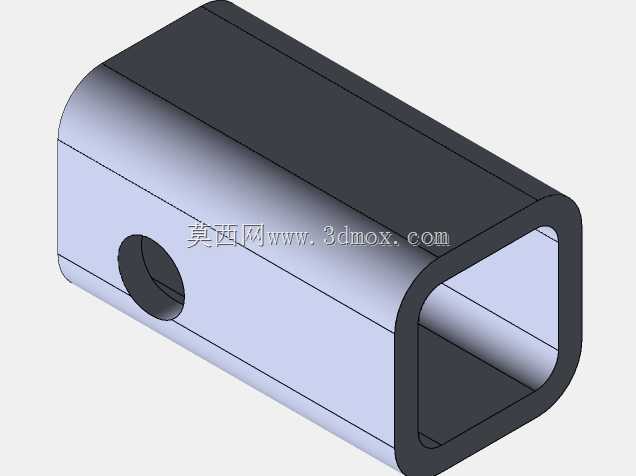

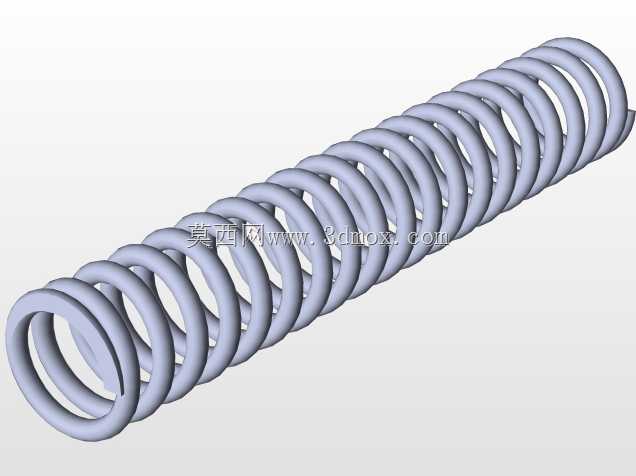

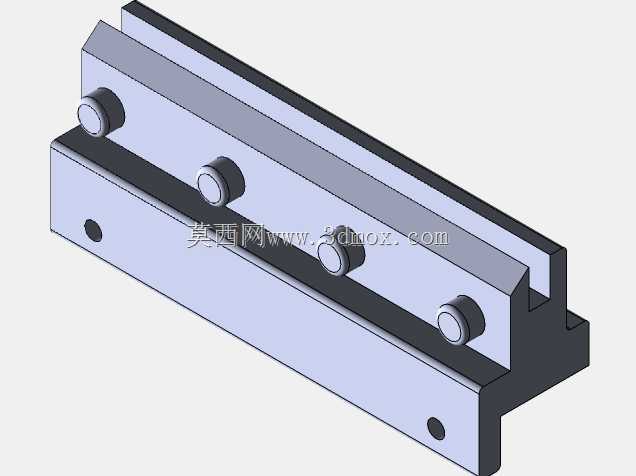

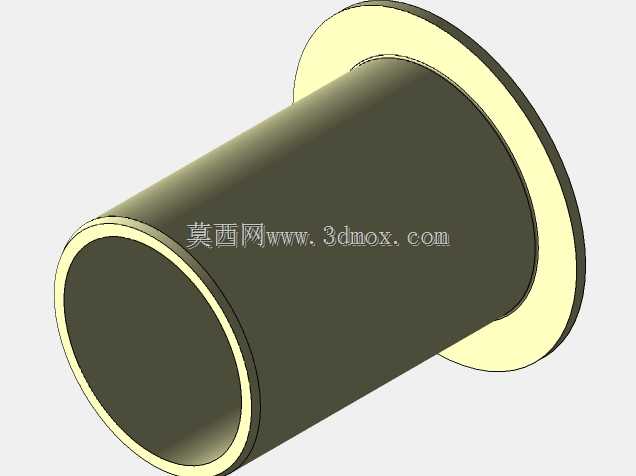

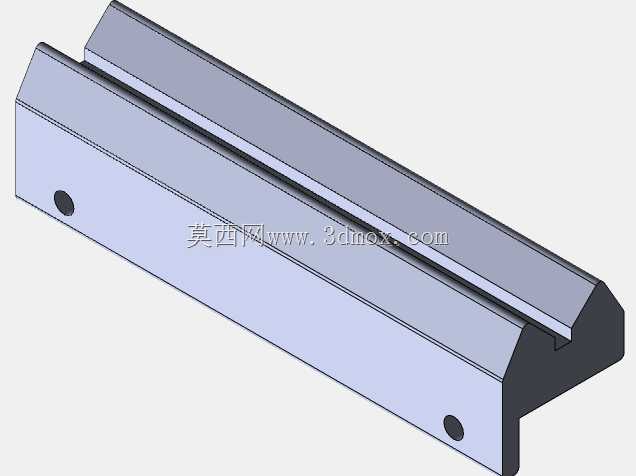

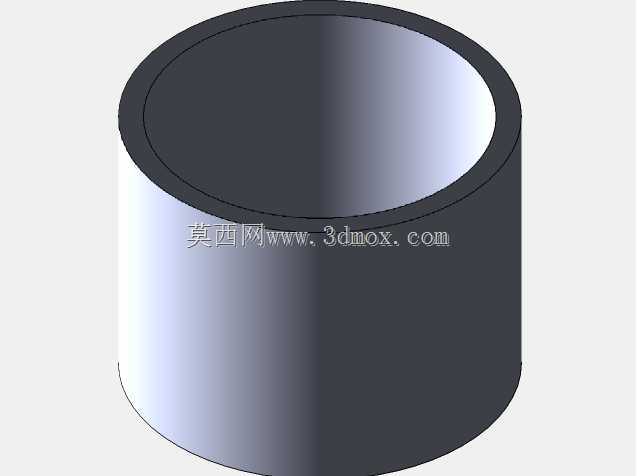

该装置为车间冲压作业场景下配套压力机使用的指压式制动结构，主要应用于中小型开式压力机的滑块下行安全控制环节，适配常规手动上下料的冲压加工工位，能够在操作人员手部进入模区风险区间时，通过指压触发的机械联动逻辑快速切断压力机滑块的下行动力，触发刚性制动动作，避免冲压安全事故的发生，是车间单机冲压工位低成本安全防护改造的适配结构。从实际用途来看，该装置区别于传统的光电防护结构，采用纯机械联动的触发逻辑，不存在光电传感器受车间油污、金属粉尘干扰出现误触发或者失效的问题，能够在高粉尘、多油污的粗加工冲压车间长期稳定运行，既可以作为新出厂压力机的标配安全部件，也可以适配老旧压力机的安全改造需求，不需要对压力机原有电路、气路进行大规模改动，仅需通过底部安装板固定在压力机工作台面的前侧操作位即可完成装配。从功能特性来看，该装置采用双导柱导向的框架式承载结构，上下两端的安装板通过两根带缓冲复位弹簧的导柱连接，中间的蓝色夹持组件用于固定触发联动的压条结构，顶部的圆柱套为压力机滑块的触发对接位，当操作人员需要启动滑块下行时，必须双手同时按压装置前侧的指压触发位，才能解除制动锁止状态，一旦任意一只手离开触发位，装置内部的弹簧复位结构就会快速推动制动块卡入压力机的滑块锁止槽，在毫秒级时间内完成滑块制动，避免滑块误下行伤及操作人员。从设计思路来看，整体结构采用模块化的装配逻辑，所有零部件均采用常见的标准金属型材与机加工件，没有特殊定制的异形非标部件，生产加工成本低，后期维护更换易损件十分便捷；夹持组件采用分段式的螺栓固定结构，可以根据不同压力机的工作台面宽度调整压条的有效长度，适配不同吨位、不同台面尺寸的压力机安装需求；导柱外侧的复位弹簧采用不等节距的矩形截面弹簧，既能够保证触发后的复位速度足够快，也能够避免长期反复压缩出现弹簧疲劳失效的问题，提升装置的整体使用寿命。从外形尺寸与安装边界来看，装置整体为卧式长条形框架结构，底部安装板预留了四个长条形的安装腰孔，安装时可以根据压力机工作台前侧的安装螺孔位置灵活调整固定位置，不需要在原有压力机台面上重新打孔；装置整体高度不超过压力机工作台面到滑块下死点的最小安全距离，不会干涉压力机正常的冲压行程，前后方向的厚度控制在操作位的伸手可及范围内，操作人员不需要刻意前倾身体就能够轻松触碰到指压位，符合车间作业的人机工程学要求，不会额外增加操作人员的作业疲劳度。
