五百吨卧式冷室压铸成型设备结构

该设备为大吨位卧式冷室压铸装备，主要应用于汽车零部件、通用五金、通讯壳体等有色金属压铸件的批量生产场景，可完成铝、镁、锌等有色合金的高压高速充型与保压凝固工序，适配汽车发动机缸体、变速箱壳体、新能源汽车水冷构件、5G通讯基站散热壳体等高精度、高致密度铸件的生产需求，是压铸成型车间的核心生产装备。

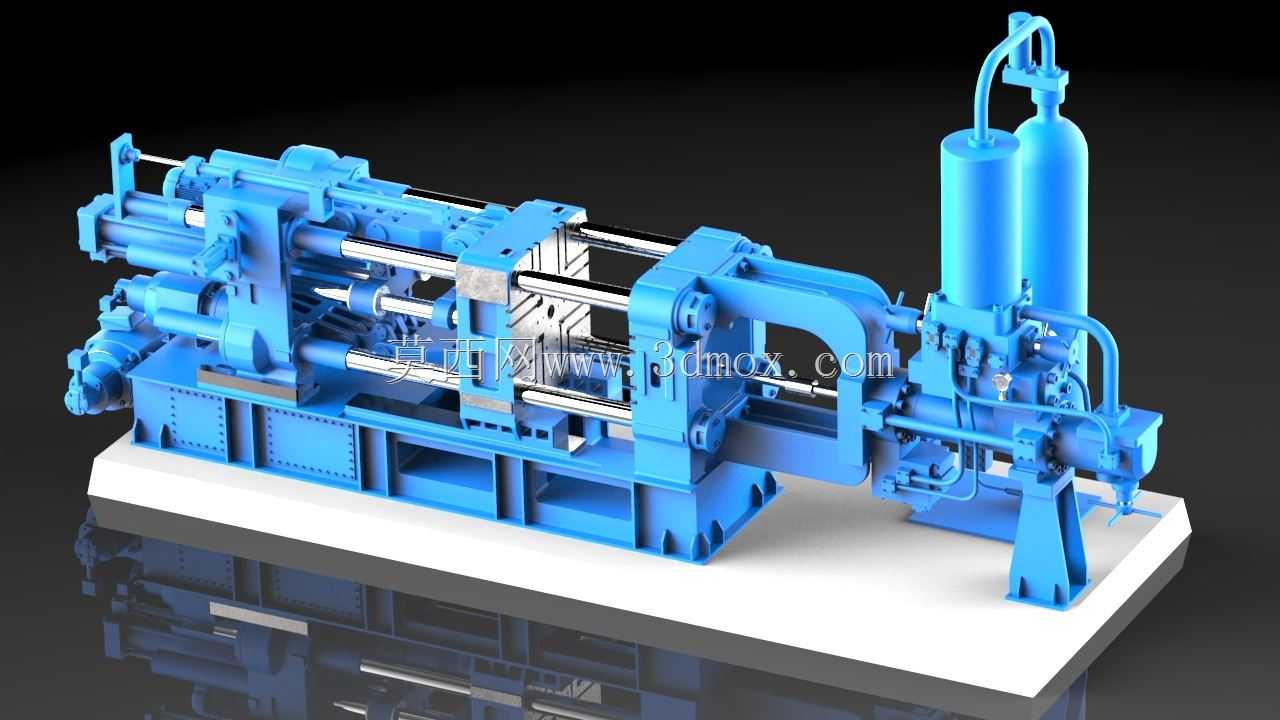

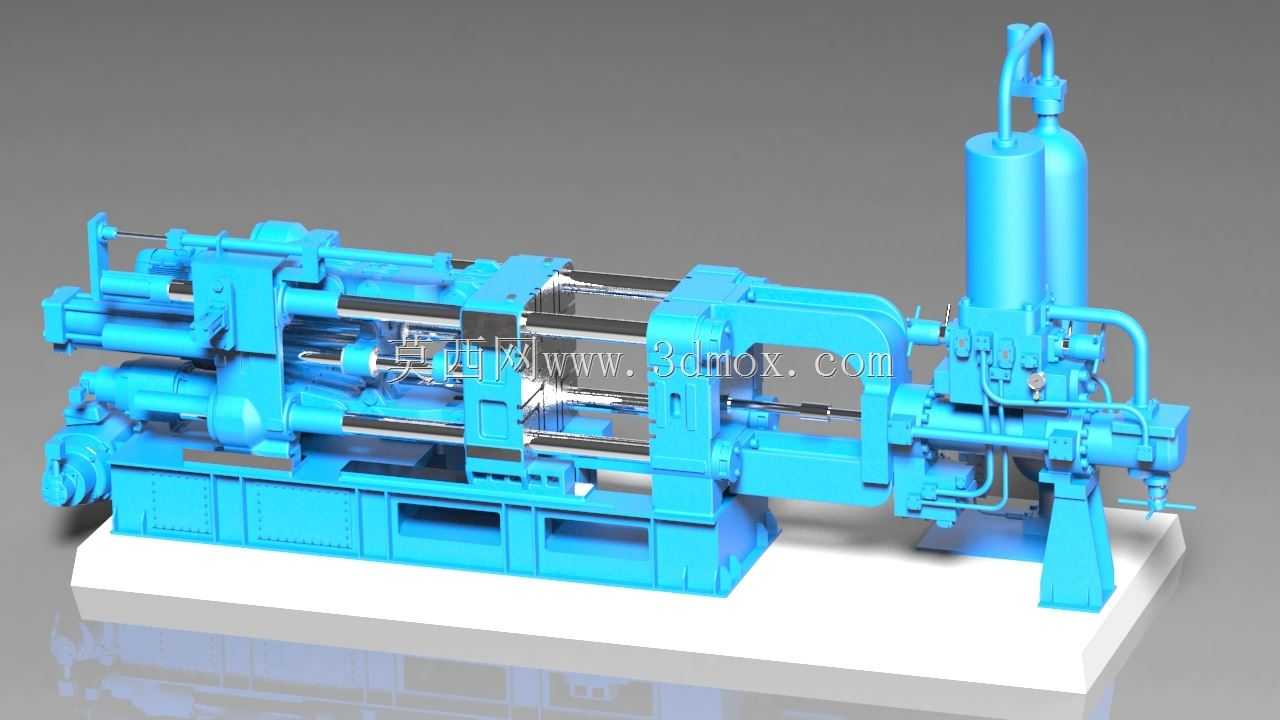

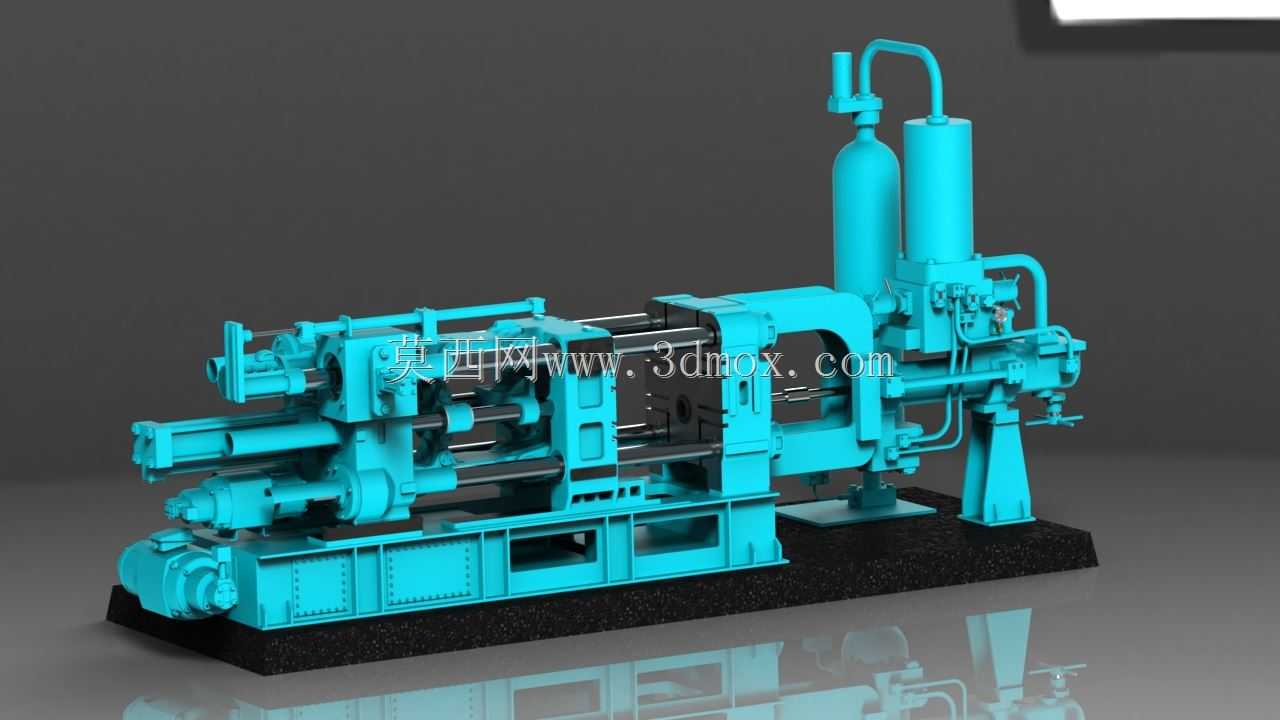

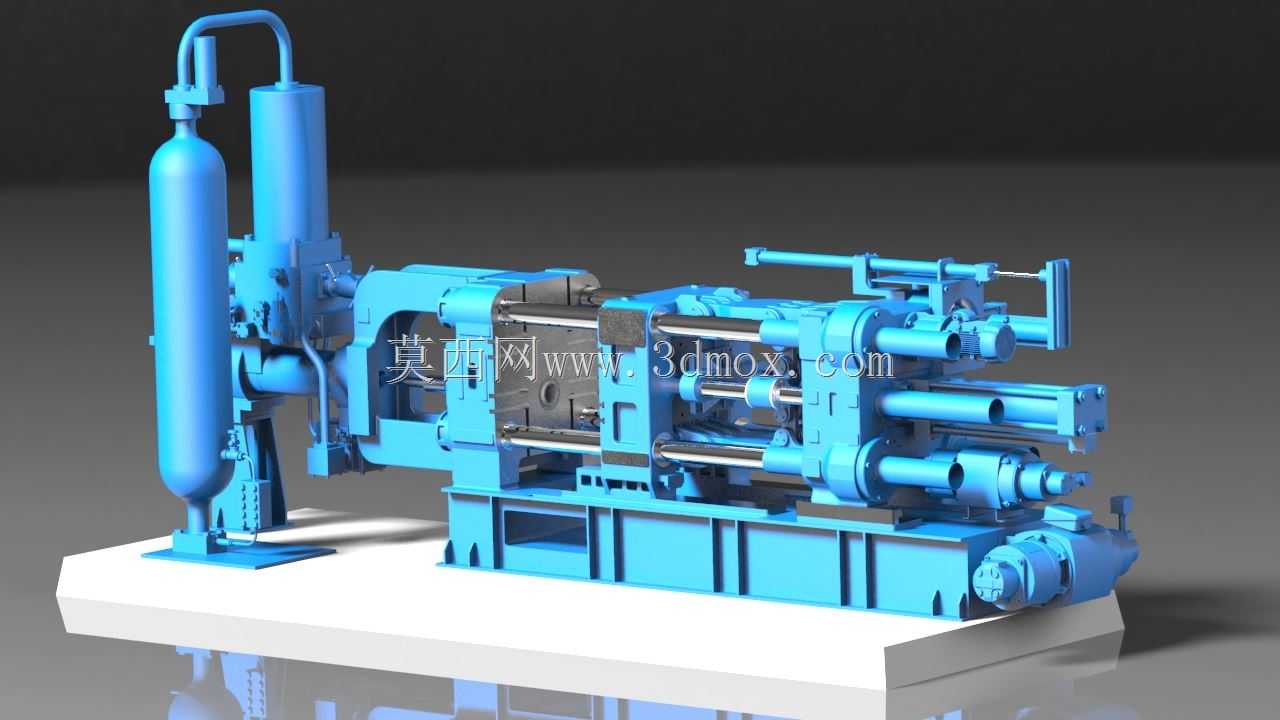

设备整体采用卧式三梁式叠层布局，从功能段划分可分为合模机构、压射机构、液压动力单元、机架底座四大核心部分。合模机构采用曲肘扩力结构设计，可在合模终了阶段输出足够锁模力，抵御金属液充型过程中的型腔内胀型力，避免铸件产生飞边、跑料缺陷，合模行程可适配不同厚度的压铸模具，动模板配备高精度导向套与哥林柱配合，保证合模过程的运动同轴度，减少模具偏磨损耗。压射机构采用多级压射设计，可实现慢压射、快压射、增压保压的多段速度压力切换，压射冲头与压室配合精度经过严格校核，可减少压射过程中的金属液卷气问题，降低铸件内部气孔缺陷率。液压动力单元采用蓄能器辅助供油设计，顶部配置的立式蓄能器可在快压射阶段瞬间释放大流量压力油，满足压射过程的高速响应需求，液压管路采用分层排布设计，高压管路与回油管路分离布置，减少管路振动与液压油温升。

设备底座采用整体箱型焊接结构，经过时效处理消除焊接内应力，底部预留设备安装的地脚螺栓固定位，安装时需保证底座水平度偏差在允许范围内，避免长期运行过程中哥林柱受力不均产生变形。整机外形布局紧凑，液压站与主机集成安装在同一底座上，减少外部管路连接长度，设备侧面预留液压阀组、冷却器的维护操作空间，日常生产过程中可快速完成易损件更换、液压油滤芯维护等操作。合模区域配备安全门安装位，可配套光电保护装置实现生产过程的安全防护，压射区域配备冲头润滑、压室冷却的接口预留，可适配自动化喷涂、取件的周边配套设备，实现压铸生产单元的自动化升级。在设计过程中，各运动部件的运动行程经过干涉校核，动模板开模最大行程、压射冲头的最大推出距离均匹配常规大吨位压铸模具的取件空间需求，设备整体重心经过优化，降低高速运行过程中的整机振动，提升设备运行稳定性与使用寿命。
