可调式金属板料圆盘折弯加工设备

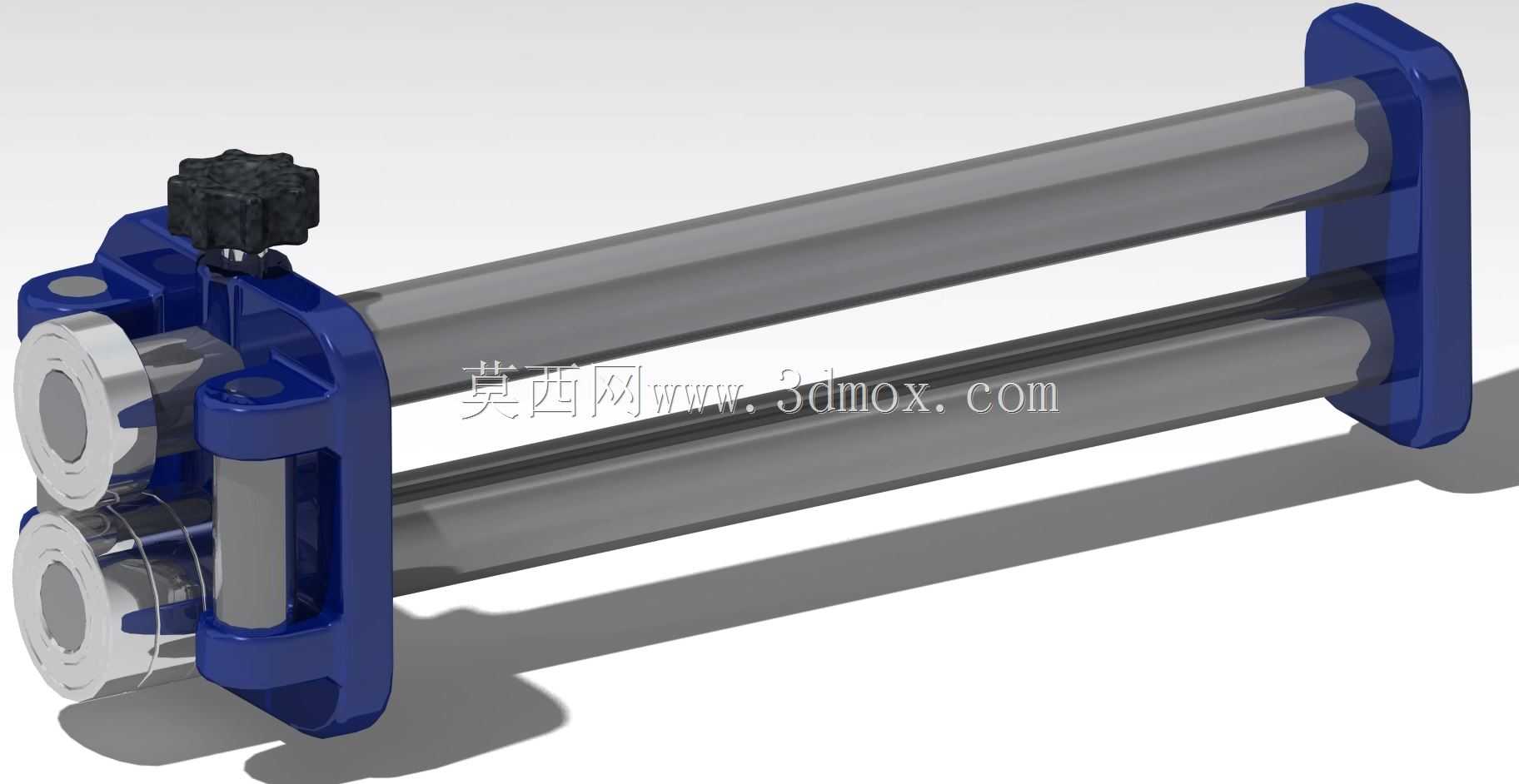

这款板料弯曲加工设备主要面向金属板材冷弯成型作业场景，在汽车外覆盖件生产、小型金属箱体加工、通用五金构件制作领域都有广泛的应用空间，尤其适配小批量定制化的薄板折弯工序，能够替代部分大型折弯机无法覆盖的窄幅板料加工需求，降低小型钣金加工场景的设备投入成本。设备核心用途是将平直金属板料弯折为0到90度范围内的任意角度，可适配的金属板高度调节区间覆盖5毫米到175毫米，除了常规的冷轧钢板、镀锌薄板加工外，也能满足薄铝板、软铜板等有色金属板材的折弯需求，在汽车车顶饰板加工、小型金属箱体围板折弯、装饰金属条弯制等作业中都能发挥稳定的成型效果。从功能特性来看，设备采用双平行辊轴作为板料支撑与进给基准，侧端的蓝色支架作为折弯施力结构，顶部的黑色旋钮用于锁紧调节后的板料限位尺寸，作业时将待加工板料插入两根辊轴之间的间隙，调整好板料伸出长度后锁紧顶部旋钮，转动侧端的施力结构即可带动板料沿辊轴外缘完成弯折，弯折过程中辊轴随板料同步转动，能够避免板料表面出现划伤、压痕，保障成型工件的表面质量。设计思路上充分考虑了小型钣金作业的便携性与操作便捷性，整体采用框架式对称结构，两端的立式支架承担主要的结构受力，两根平行光轴既作为板料的支撑基准，也作为两端支架的连接拉杆，大幅简化了整体结构的零件数量，降低了设备的制造成本与维护难度；调节结构采用螺纹锁紧式设计，无需额外工具即可快速完成板料加工尺寸的调整，适配多规格小批量的柔性加工需求。从安装与尺寸边界来看，设备整体为卧式长轴结构，两端支架的外侧平面为安装基准面，可通过螺栓固定在工作台面上使用，也可直接夹持在台虎钳上完成临时作业，整体长度适配常规1米以内幅宽的板料加工，设备宽度与高度均控制在小型工装范畴内，不会占用过多的车间操作空间，两端的操作区域预留了足够的手动操作空间，作业时无需额外配置动力源，完全依靠手动操作即可完成折弯工序，适合没有压缩空气、电力接入的野外维修、现场加工作业场景使用。设备的受力结构经过优化，折弯时的作用力通过支架直接传递到安装基准面，辊轴与支架的连接部位采用加厚结构设计，能够承受常规薄板折弯时的反作用力，长期使用也不会出现结构变形，保障折弯角度的精度稳定性。
