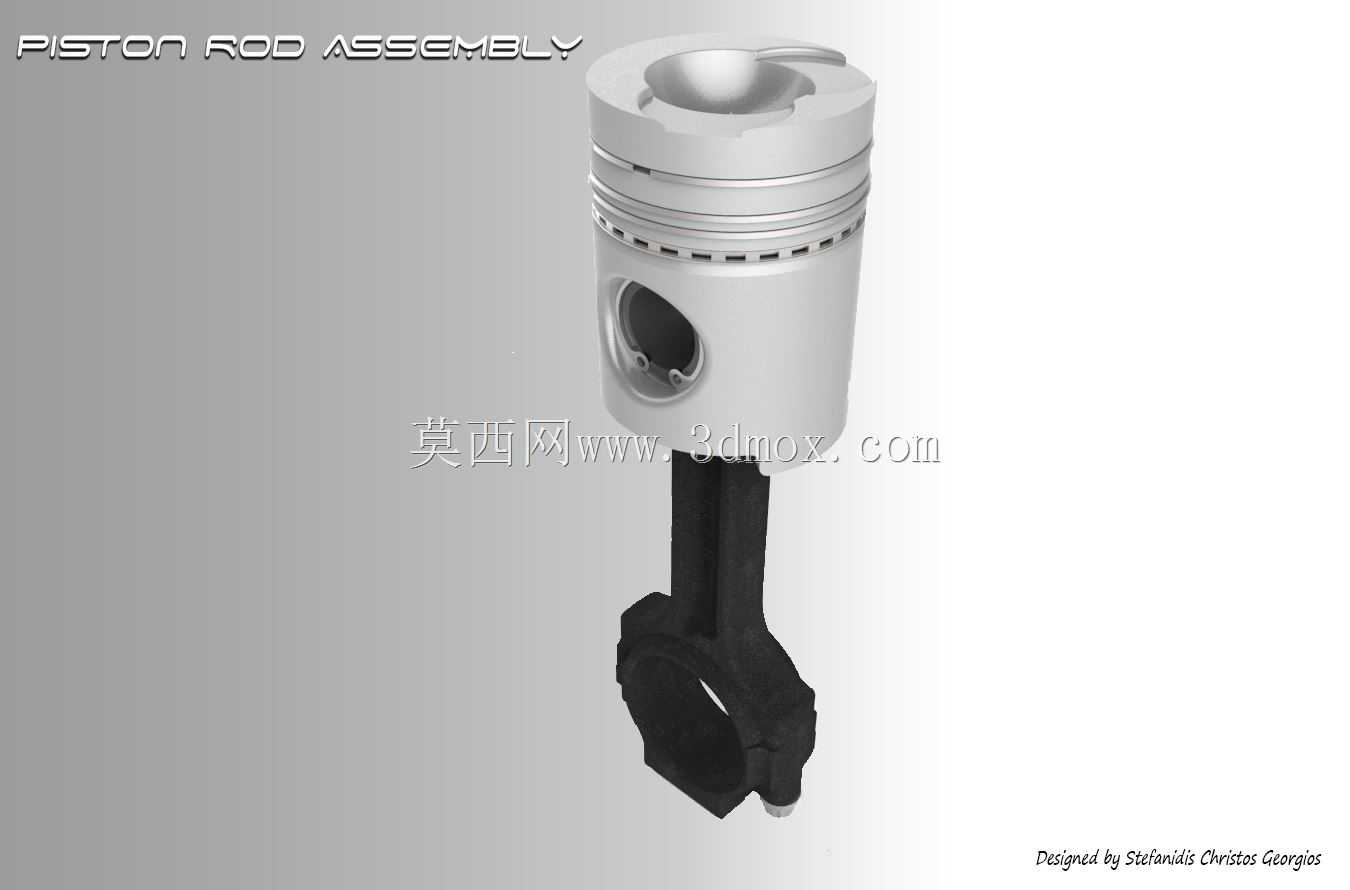

大排量柴油机活塞连杆组合结构设计

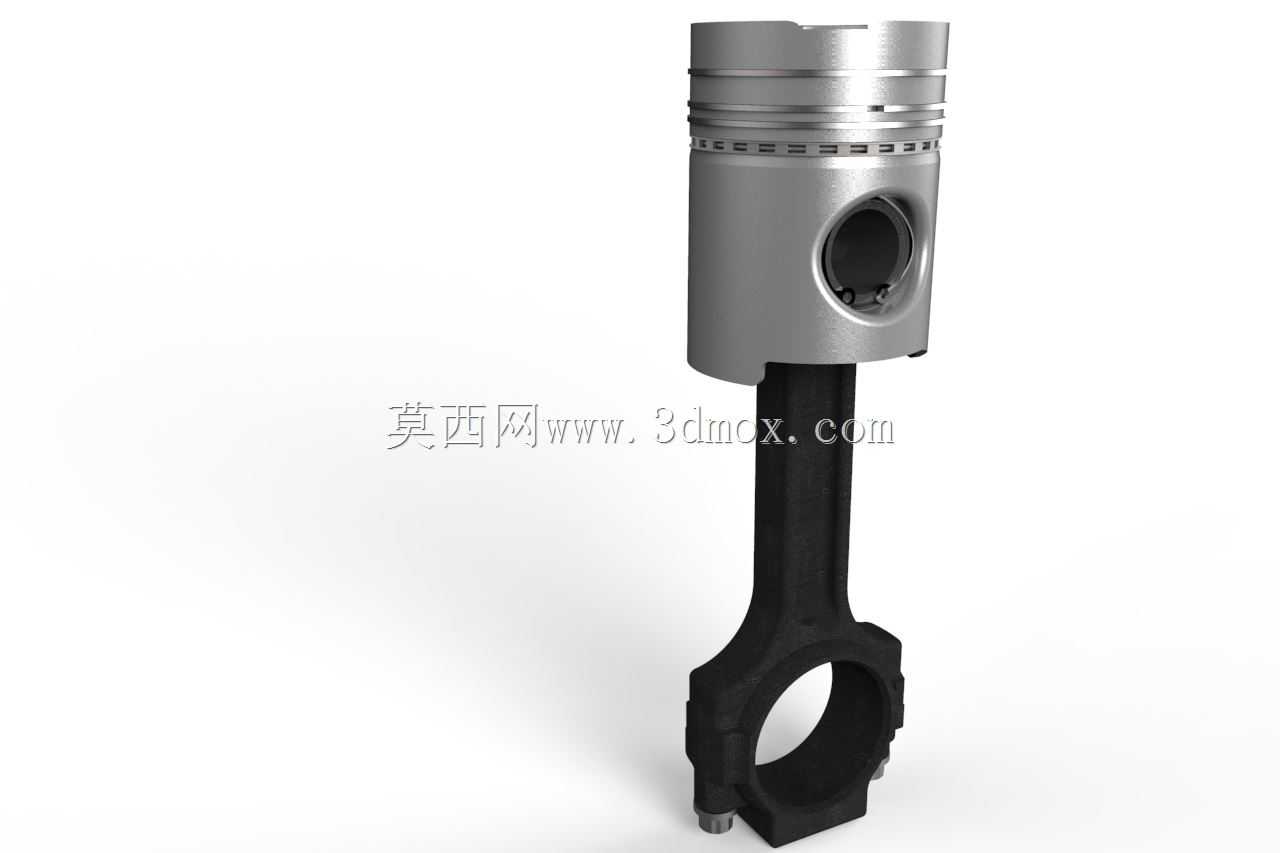

该活塞连杆组合结构主要应用于大排量柴油内燃机的动力输出核心段，适配重型商用车、工程机械、大型农用机械的柴油动力单元，是内燃机完成热能向机械能转换的核心执行部件，直接决定动力输出的稳定性、燃油经济性与整机耐久表现。在实际运行场景中，该组件需要承受气缸内燃油爆燃产生的瞬时高压冲击，同时在曲轴的带动下完成高速往复直线运动，将燃烧做功的推力传递给曲轴转化为旋转扭矩，还要配合气缸壁、气门机构完成进气、压缩、排气的完整工作循环。

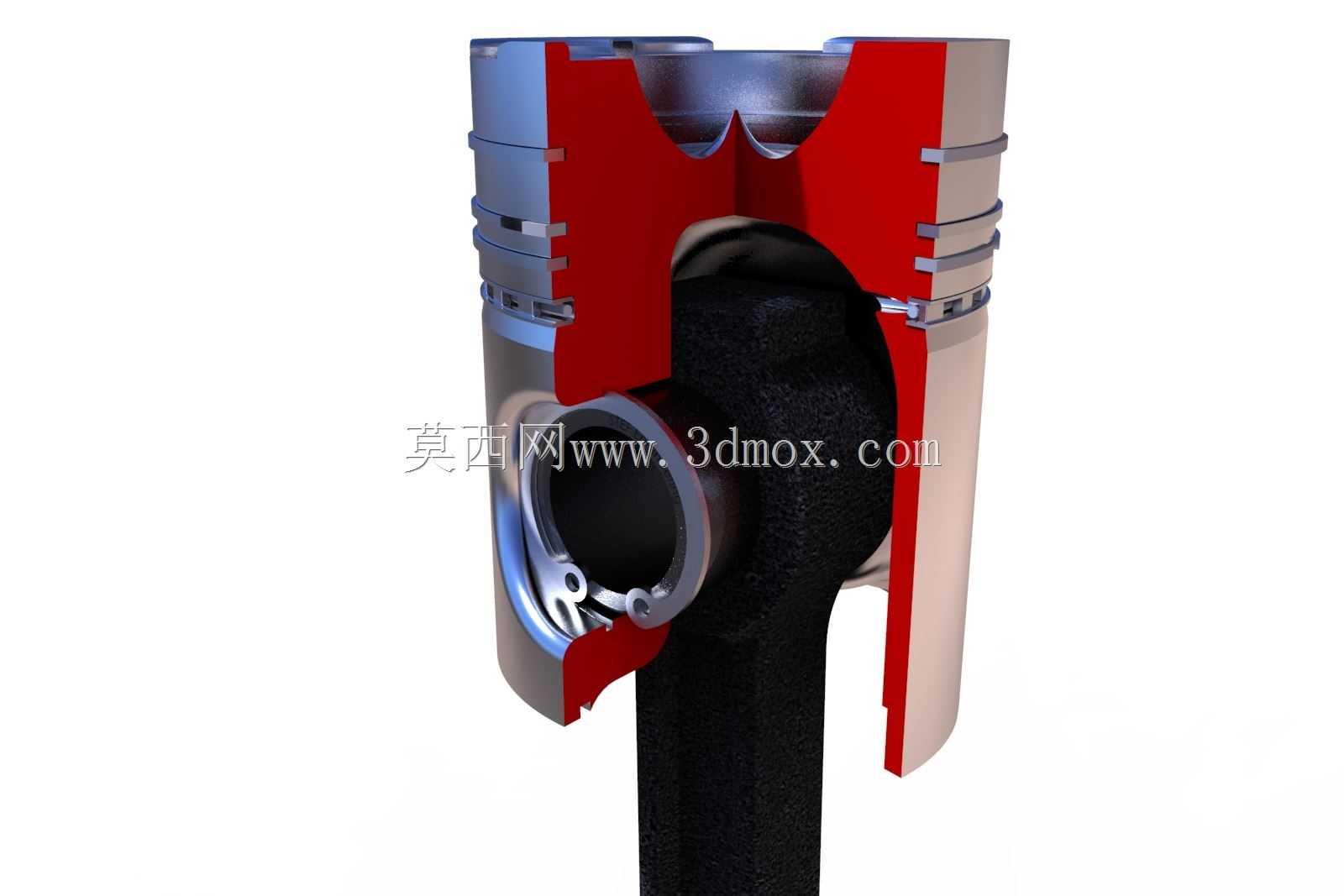

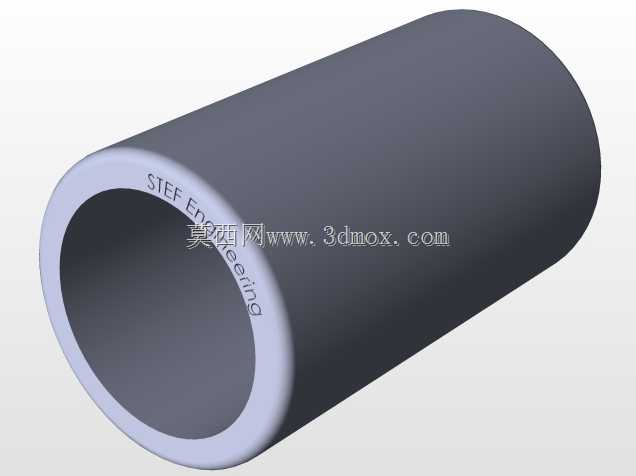

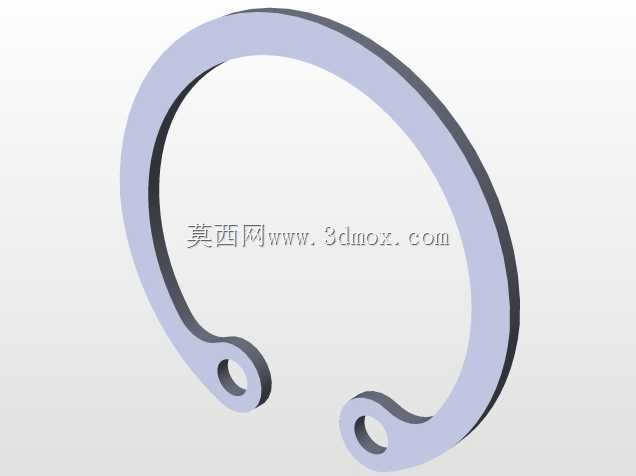

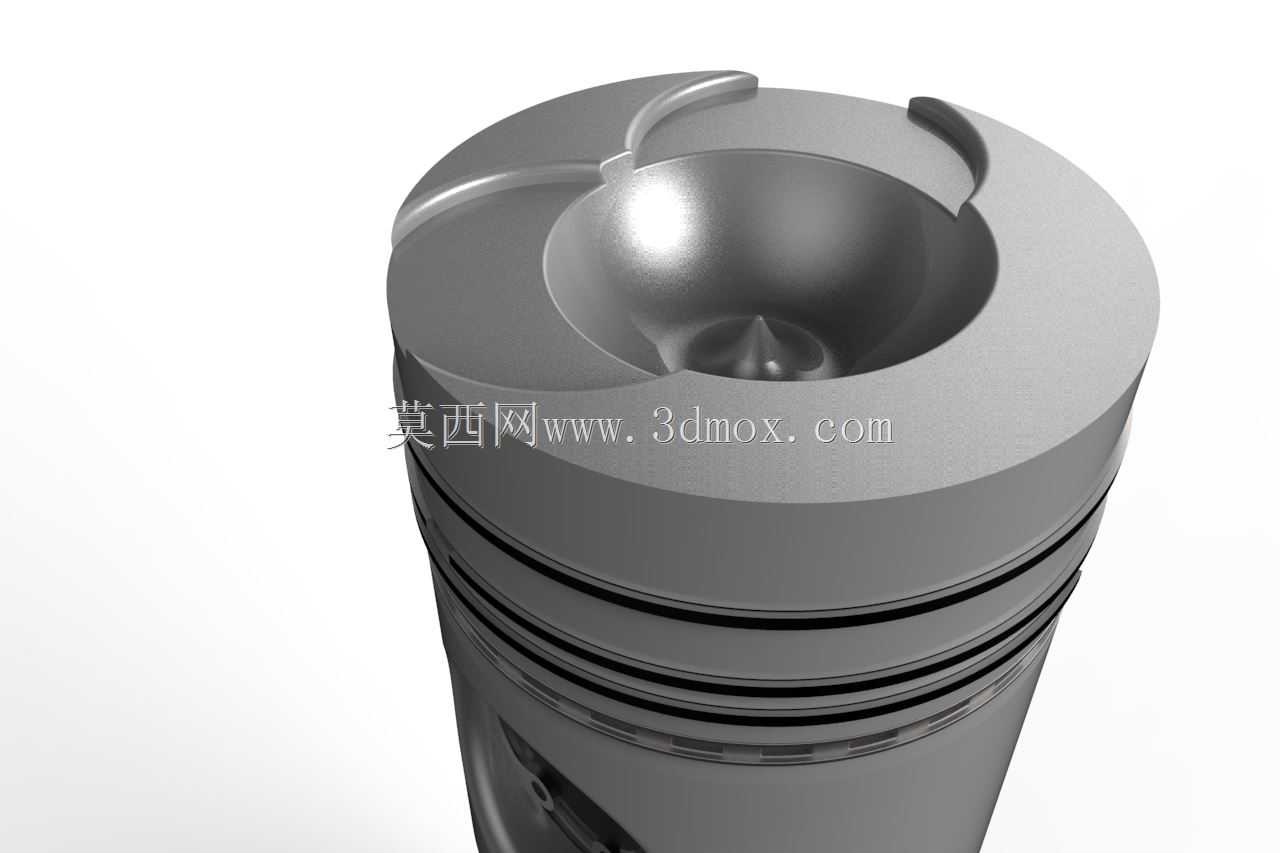

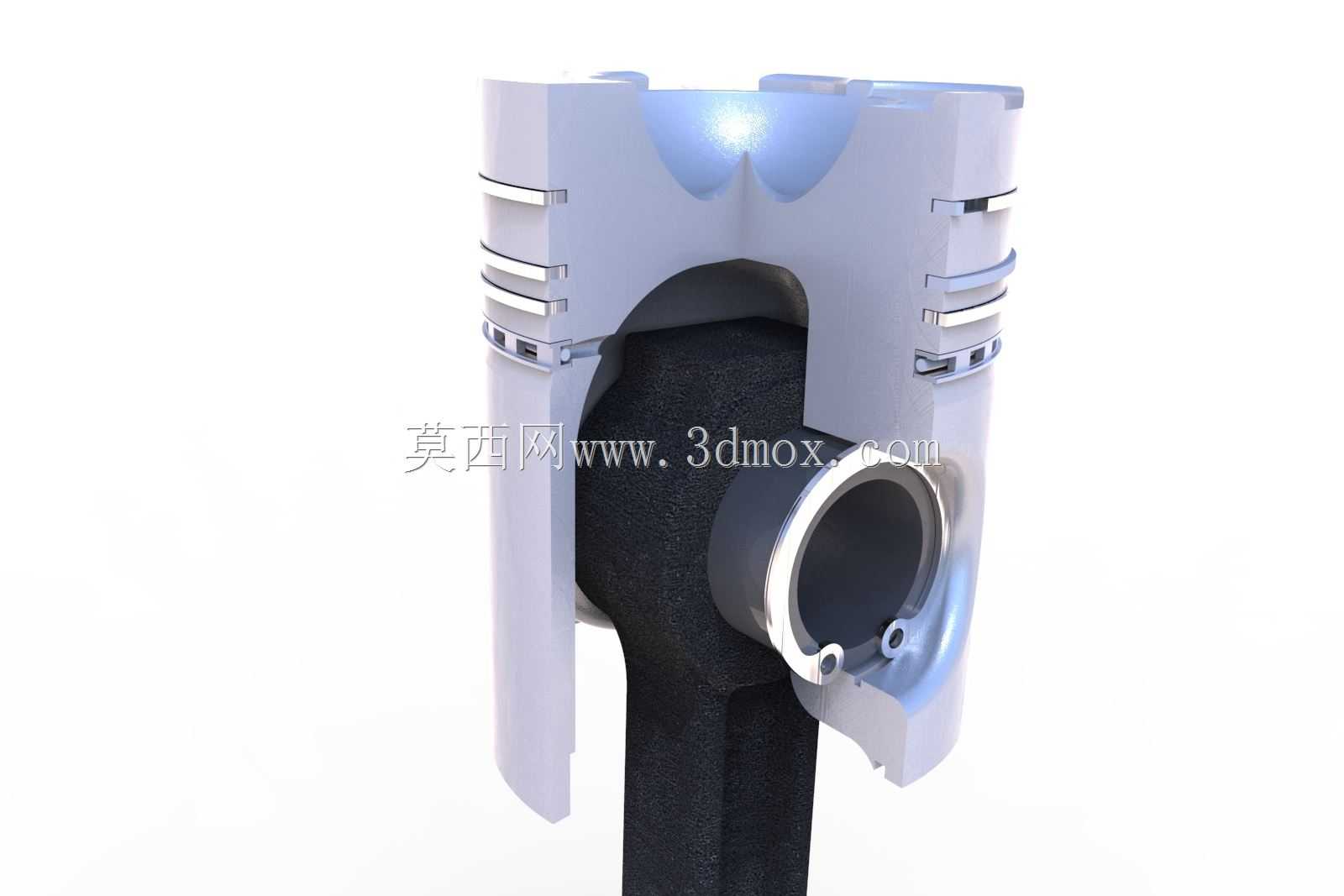

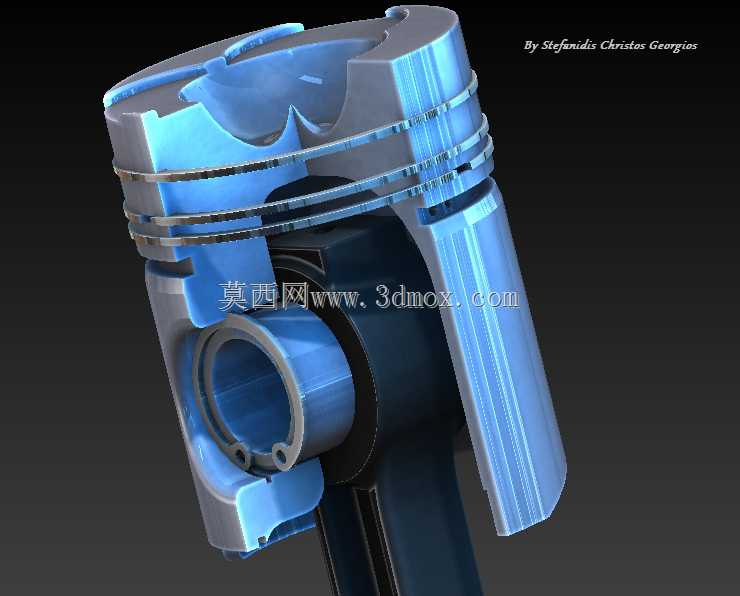

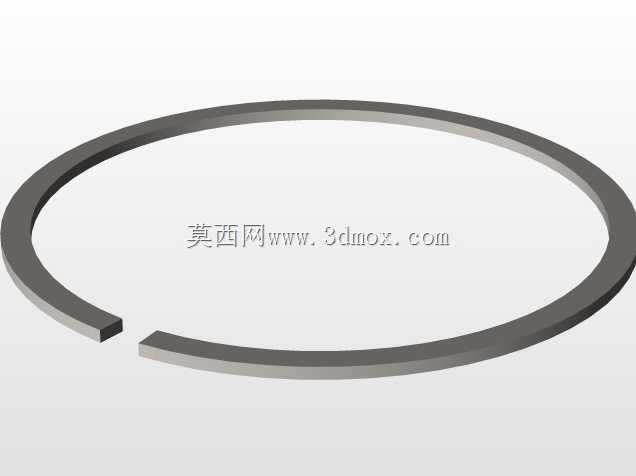

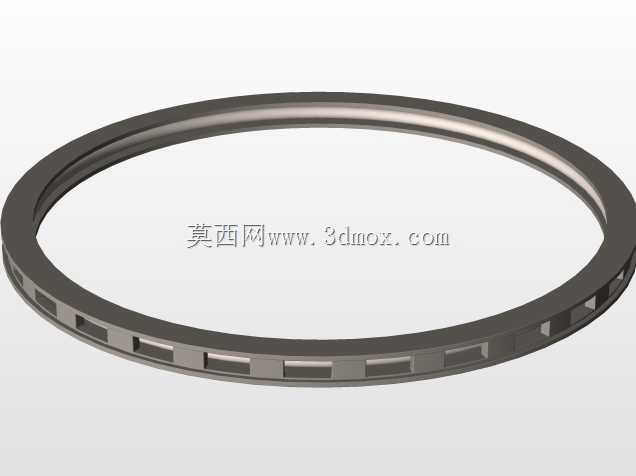

从功能特性来看，活塞顶部采用了适配分层混合气形成的凹坑型燃烧室造型，能够引导柴油喷射后的油雾与进气涡流充分混合，让燃油在燃烧室内实现更充分的分层燃烧，有效降低不完全燃烧带来的积碳与排放问题，同时提升爆燃过程中的压力传递效率。活塞头部设置了多道环槽结构，可分别安装气环与油环，气环负责密封燃烧室的高压燃气，避免燃气窜入曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧，同时在气缸壁上铺展均匀的油膜实现运动副的润滑减磨。活塞销座部位做了加厚强化处理，通过活塞销与连杆小头实现铰接，能够承受往复运动过程中的交变冲击载荷，避免应力集中导致的销座开裂问题。

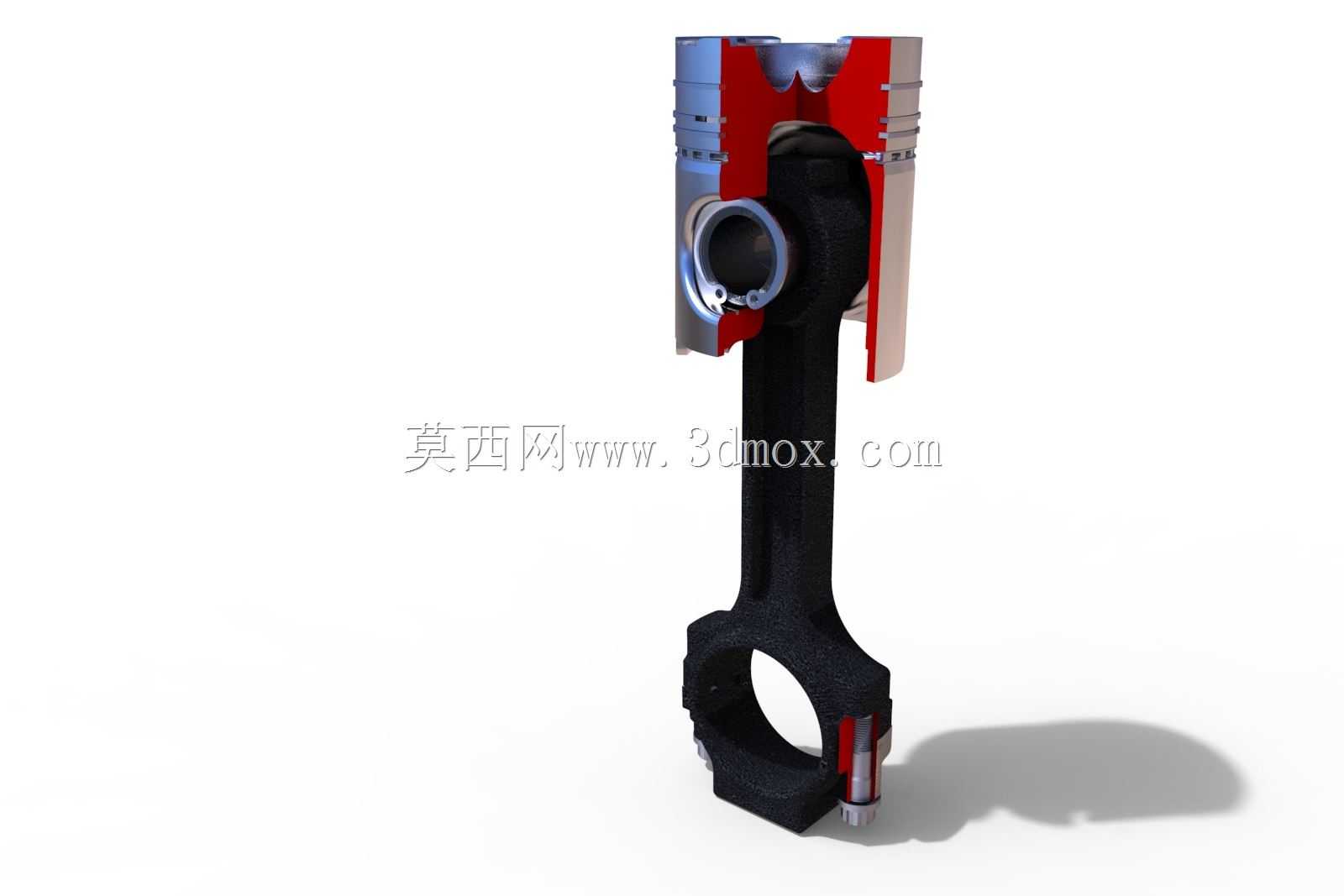

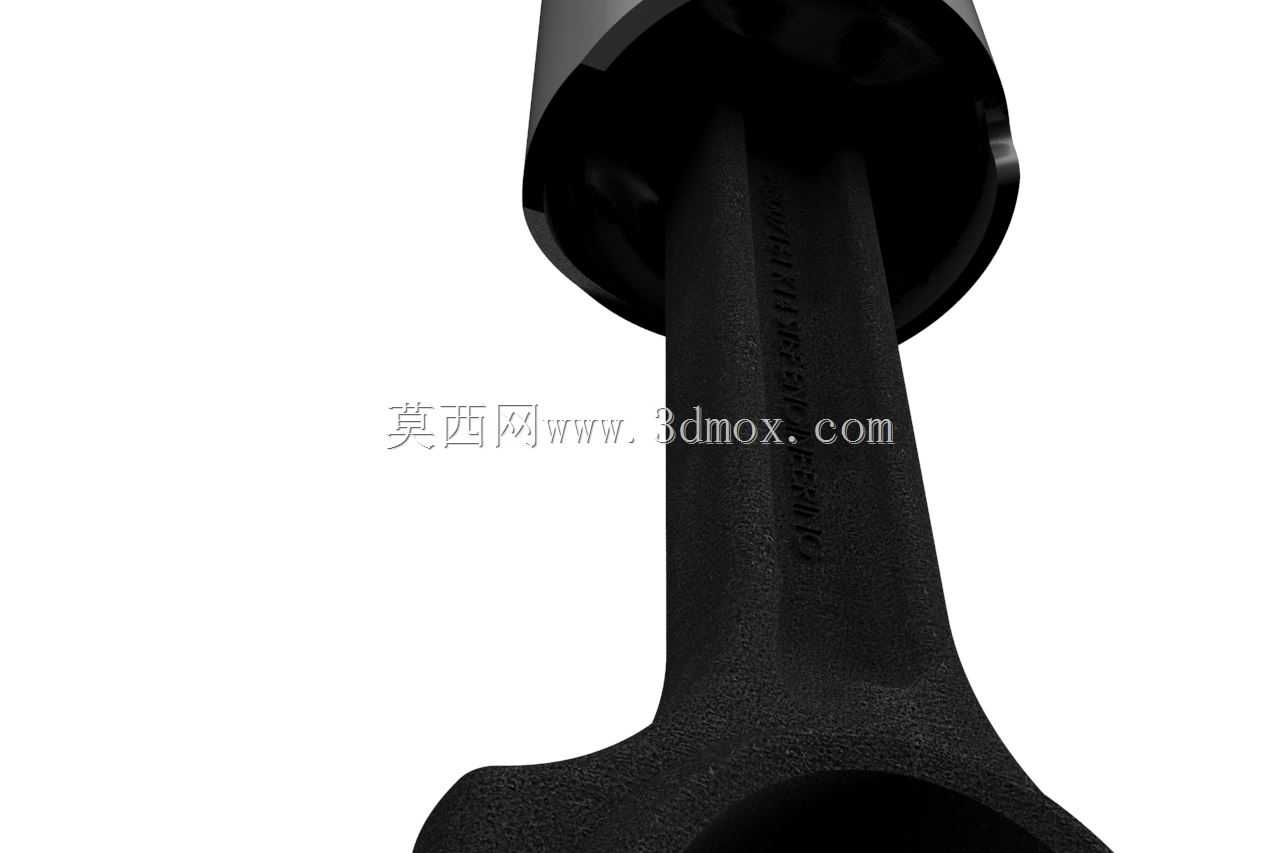

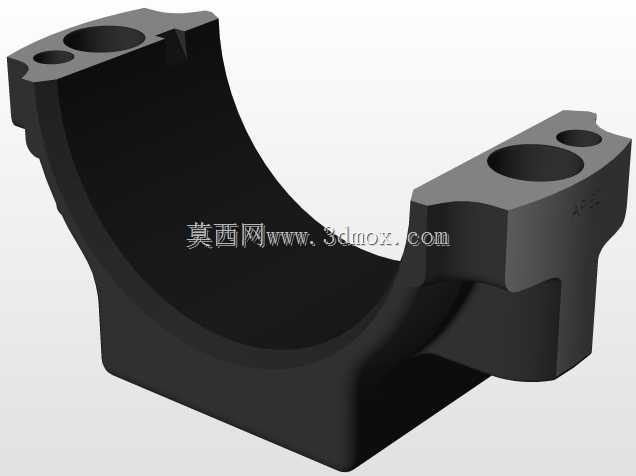

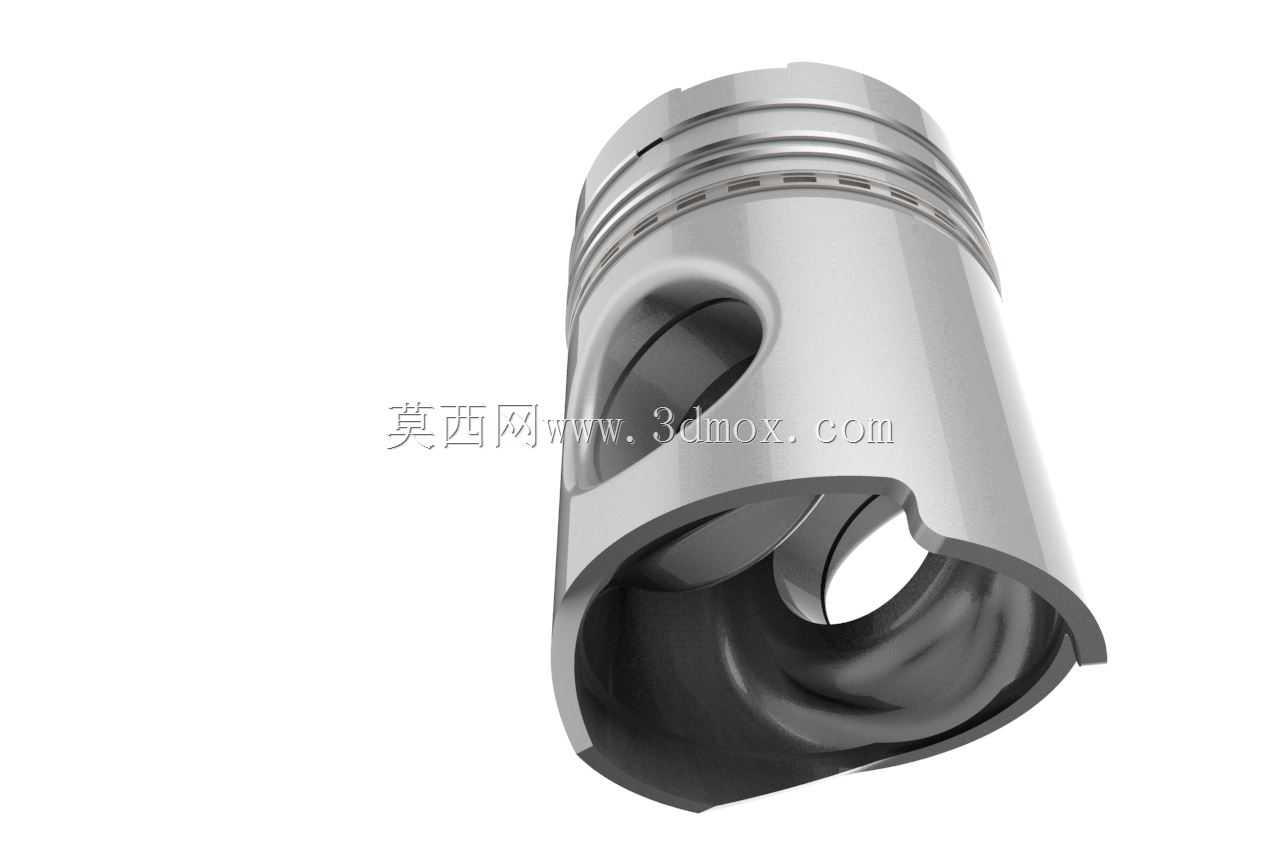

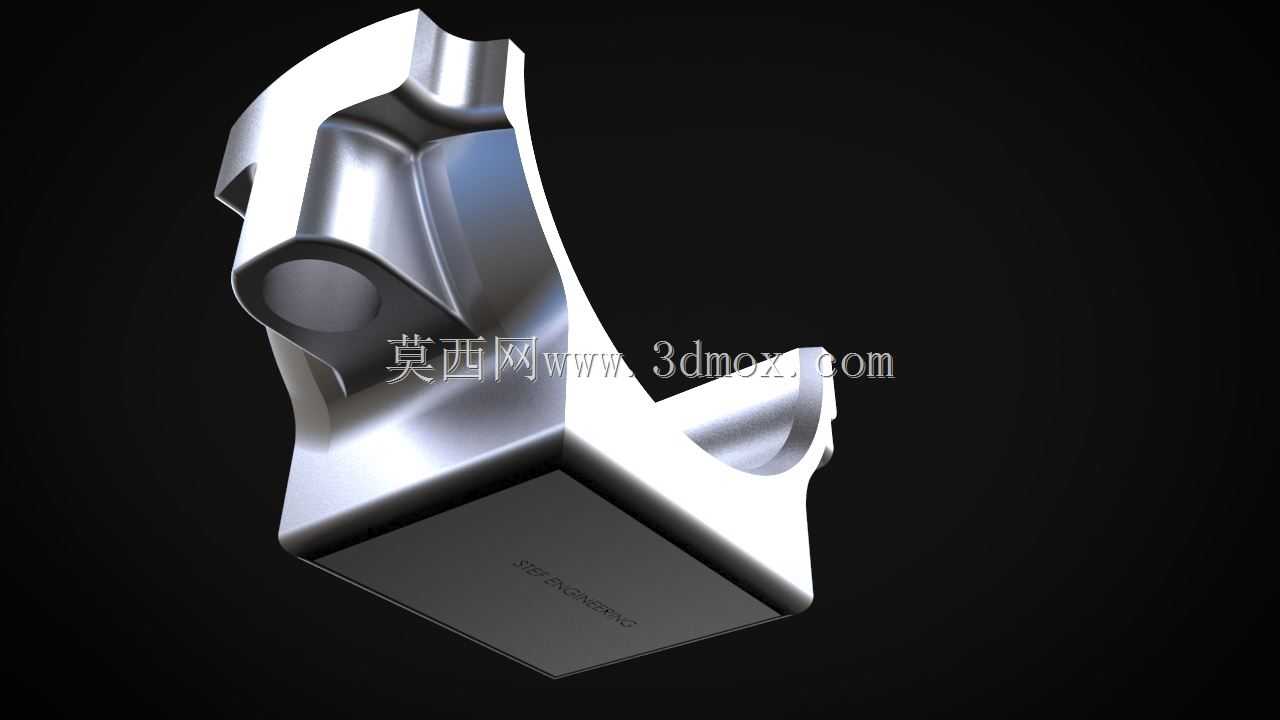

设计过程中充分考虑了大排量柴油机的高负荷工况，活塞整体采用变截面结构，头部尺寸略小于裙部，预留了高温工作状态下的热膨胀余量，避免热态下活塞在气缸内出现卡滞；裙部设计了适配侧向力承载的型面，能够平衡活塞往复运动中受到的侧推力，减少活塞对气缸壁的敲击，降低运行噪音。连杆部分采用工字型截面结构，在保证结构强度、承受爆发压力与惯性力拉扯的前提下尽可能降低自身重量，减少往复运动的惯性载荷，提升整机的高转速响应能力；连杆大头采用剖分式结构，能够便捷地与曲轴连杆轴颈实现装配固定，轴瓦安装位的精度设计可保证润滑油脂形成稳定的油膜，降低转动过程中的摩擦损耗。

在安装边界层面，活塞的外径尺寸严格匹配对应排量柴油机的气缸内径，活塞销孔的同轴度、连杆大小头孔的中心距都严格遵循内燃机的装配公差要求，安装后活塞在上止点、下止点的运动行程完全匹配曲轴的曲柄半径，不会出现气门碰撞、行程超差的问题，可直接适配对应型号的柴油机气缸体、曲轴机构完成整机装配，无需额外的结构修改。
