汽车动力系统用齿圈式飞轮结构设计

该飞轮主要应用于燃油汽车发动机动力输出端，是连接发动机曲轴与变速器离合器的核心传动部件，在发动机运转过程中承担储存做功行程动能、克服非做功行程阻力、稳定曲轴运转转速波动的核心作用，同时外圈集成的起动齿圈与起动机驱动齿轮啮合，承担发动机起动时的动力传递功能，是保障发动机平稳运转、顺利起动的关键零部件。

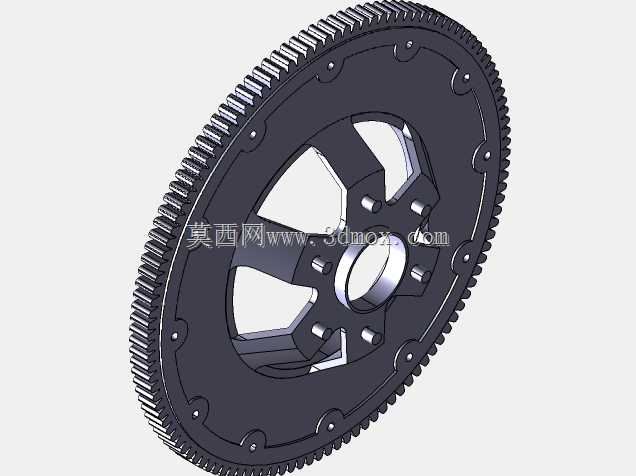

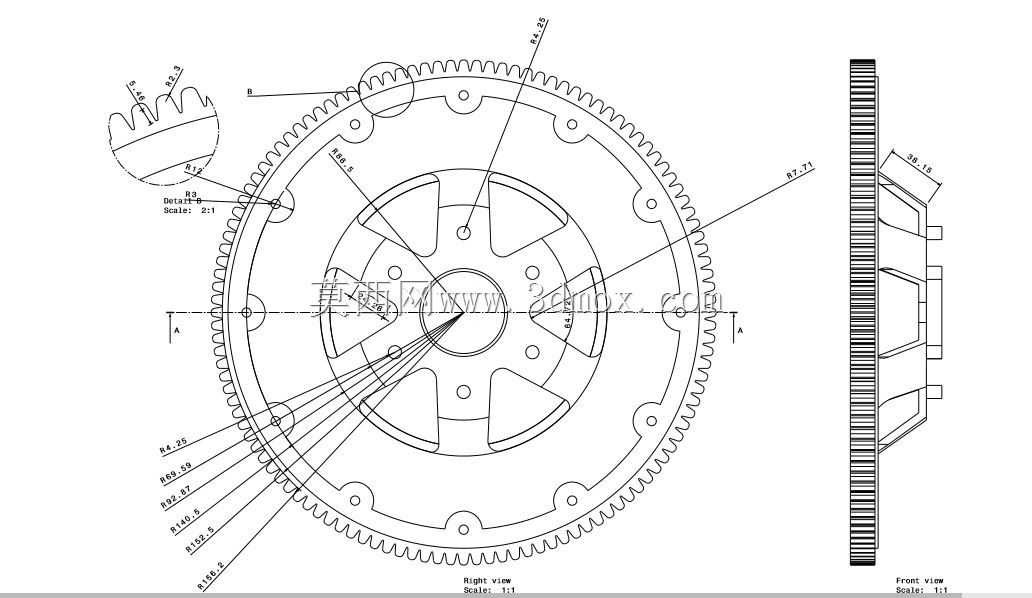

设计过程中首先围绕发动机额定转速区间、曲轴输出扭矩波动幅值确定飞轮的整体转动惯量，通过合理分配轮盘外缘与中心轮毂的质量分布，在满足转动惯量要求的前提下尽可能控制整体重量，避免增加曲轴不必要的负载。飞轮外圈采用整体式齿圈结构，齿形参数匹配起动机驱动齿轮的模数与压力角，齿部做了导向倒角设计，保证起动时齿轮能够顺畅啮合，减少打齿故障的发生概率。中心安装孔与曲轴输出轴端采用高精度间隙配合，配套的定位销孔位置度严格控制，保证飞轮安装后与曲轴的同轴度，避免高速运转时出现动平衡超差引发的振动问题。

轮盘表面均匀分布的多组安装孔，分别对应离合器压盘的固定点位与曲轴端的连接点位，孔位周边做了局部加厚处理，保障螺栓连接的结构强度，避免长期受交变载荷作用出现孔位开裂问题。轮盘上开设的多组异形减重孔，在不影响整体结构刚度的前提下有效降低了飞轮自重，同时兼顾了离合器工作时的散热需求，减少离合器片长期高温打滑的风险。

飞轮的轴向厚度经过严格校核，既保证了足够的结构刚度避免高速旋转时出现盘面翘曲变形，也匹配离合器总成的安装空间边界，不会与离合器壳体内的其他部件发生运动干涉。齿圈与轮盘主体采用过盈配合装配工艺，保证起动过程中齿圈不会出现松脱移位，盘面的摩擦面经过平面度与粗糙度控制，保证与离合器片接合时的摩擦系数稳定，动力传递平顺无打滑。整体结构充分考虑了高速旋转工况下的动平衡要求，所有非对称结构都做了对应配重设计，将运转时的振动量控制在发动机允许的范围内，适配乘用车常规动力发动机的安装使用需求。
