六角四腔结构排气消声装置

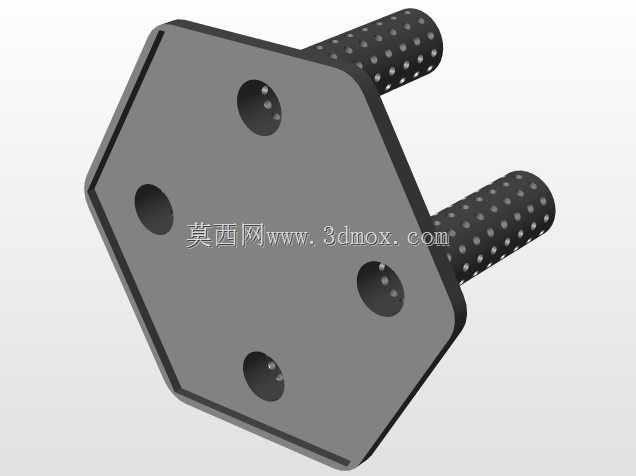

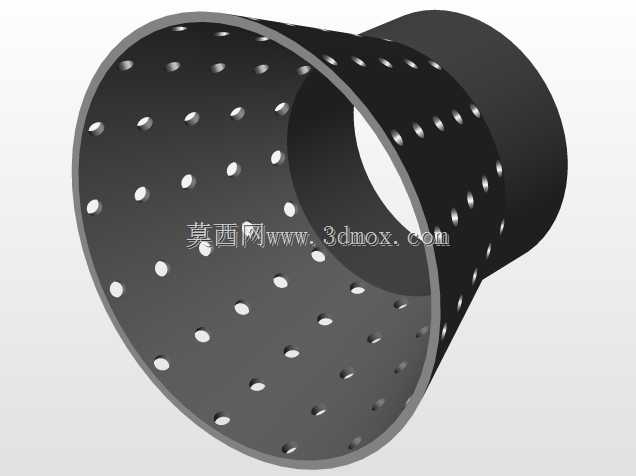

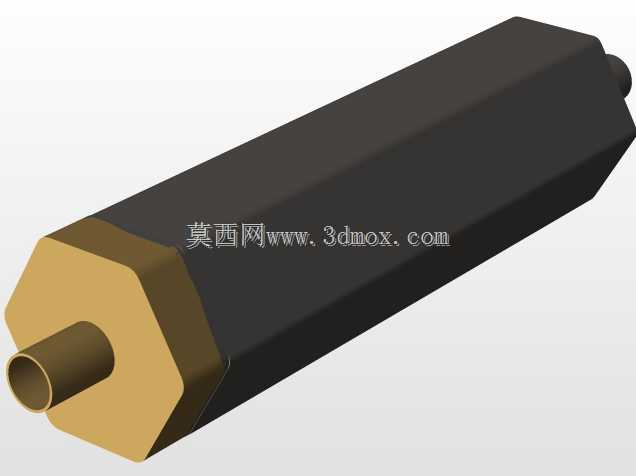

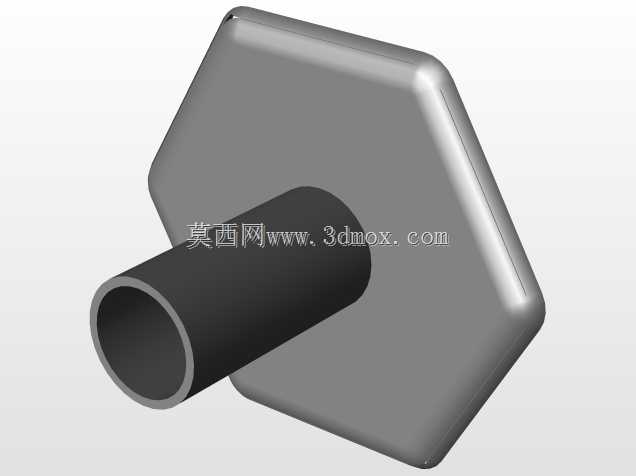

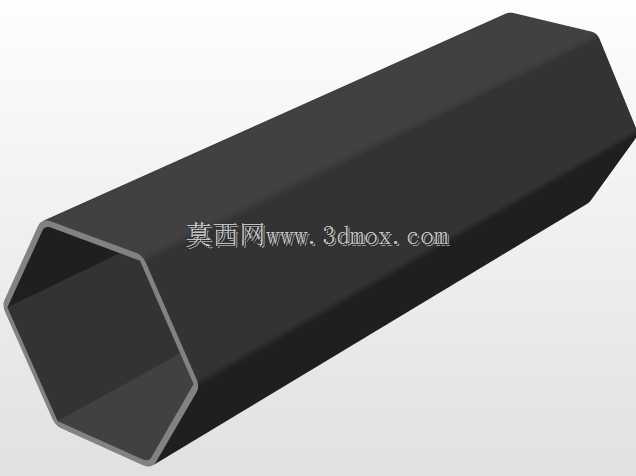

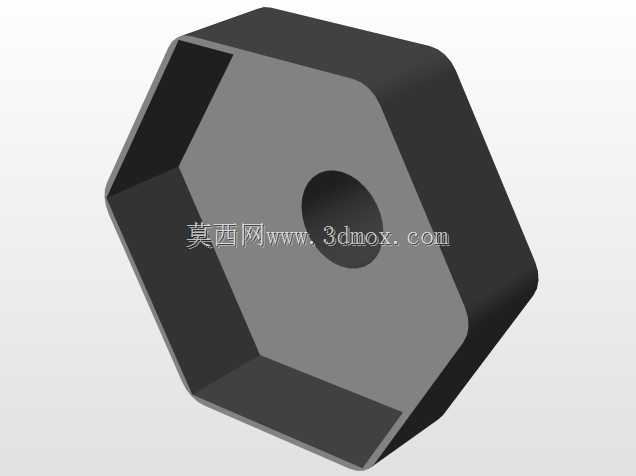

在气动系统、小型内燃机排气回路、高压气体排空管路的工程场景中，消声元件是控制气流噪声、满足作业场所声环境要求的核心配套部件，常规圆筒形消声器在部分紧凑安装空间、多管路并排布设的工况下，存在空间利用率低、相邻部件易干涉、安装定位稳定性不足的问题，这款六角外形的四腔消声装置，正是针对这类实际工程痛点完成的结构优化设计。从实际使用场景来看，这类消声装置可适配小型发电机组排气端、车间集中供气系统的排空口、气动设备的排气支路，在不额外占用过多安装空间的前提下，通过多腔扩容、气流折返的结构原理，实现气流脉动的逐级衰减，降低高压气体快速排放过程中产生的气动噪声，避免尖锐排气噪声对作业人员的听觉损伤，同时也能减少气流喷射带来的局部紊流影响，提升管路系统运行的稳定性。设计过程中，首先打破了传统消声器的圆形截面惯性思路，将主体外壳设计为正六角形截面，这种结构一方面在多组消声器并排安装时，六角形的平面侧壁可以实现紧密贴合排布，相比圆形截面能够节省至少15%的横向安装空间，尤其适合设备内部管路密集、安装边界局促的布设场景；另一方面六角形的平面结构在安装固定时，无需额外加工防滑定位面，直接通过管夹贴合六角平面即可完成锁紧，长期受气流振动影响也不会出现消声器本体转动、接口松动的问题，安装可靠性相比圆筒结构有明显提升。内部采用四腔分隔的结构设计，气流从入口端进入后，并非直接沿轴向直通排出，而是通过四个腔体之间的导流孔依次折返，每经过一个腔体，气流的流通截面会发生突变，高压气流的脉动能量会在腔室内得到缓冲，不同频率段的气动噪声会在腔体扩容、孔板阻尼的作用下逐级衰减，相比单腔或者双腔结构的同长度消声器，四腔结构的降噪频带更宽，对中低频排气噪声的抑制效果更突出，同时不会带来过大的排气背压，不会影响配套动力设备或者气动系统的输出效率。从安装边界来看，两端的连接接口采用标准圆柱管结构，可适配常规的快插接头、螺纹连接接头，主体六角截面的对边尺寸经过匹配设计，在保证内部腔体容积满足消声要求的前提下，将外形尺寸控制在紧凑范围内，安装时不需要对周边原有管路进行大范围改动，可直接替换同通径的常规圆筒形消声器，互换性较强。主体外壳与端盖的衔接位置采用阶梯定位结构，六角端盖与外壳的配合面做了贴合密封设计，既能够保证长期使用过程中的结构密封性，避免气流从衔接缝隙泄漏产生额外的噪声，也简化了装配流程，生产过程中不需要复杂的定位工装即可完成端盖与主体的对齐装配。在结构细节上，入口端的插管深度做了针对性优化，插入第一腔的长度避开了气流直射腔壁的角度，减少气流直接冲刷壳体内壁产生的再生噪声，各腔体之间的导流孔采用错位布设的方式，引导气流在腔室内形成平缓的折返流动，避免气流在内部形成高速涡流，既提升了消声效果，也降低了气流对壳体内部的冲刷磨损，延长部件的使用寿命。这类六角结构的消声装置，在实际选型应用中，尤其适合设备内部安装空间受限、多管路并行排布的场景，比如小型移动式空压机的排气端、多缸小型内燃机的排气支路、自动化生产线上密集布置的气动阀组排气口，既能够满足降噪的功能要求，也能适配紧凑的安装空间，同时六角外形带来的安装稳定性优势，也能降低设备运行过程中振动带来的连接失效风险。设计过程中也充分考虑了加工工艺的可行性，主体六角外壳可采用常规的型材拉挤工艺成型，不需要复杂的成型模具，端盖采用标准的六角棒料加工即可，内部的腔体分隔板可采用冲压成型后与壳体焊接固定，整体加工难度低，适合批量生产，能够在控制制造成本的前提下，实现比传统圆筒消声器更优的空间适配性与安装可靠性。在实际工况验证中，这类结构的消声器在额定排气流量下，排气噪声可降低25分贝以上，同时排气背压控制在合理范围内，不会造成配套设备的功率损耗，六角外形的抗扭特性也让其在受振动影响的工况下，连接稳定性远高于圆形截面的同规格产品，不会因为长期振动出现接口松动、消声器偏转的问题，减少了后期运维的调整工作量。
